Необходимо знание основ электроники, схемотехники импульсных БП , наличие измерительных средств. При описании проблемы указывать маркировку и параметры проблемных элементов, а также результаты измерений/обследования. Следует помнить, что в БП присутствуют опасные для жизни напряжения. Блок питания - крайне опасное изделие и малейшая ошибка приведет к уничтожению аппаратуры намного дороже, чем стоит сам БП . Если у Вас нет соответствующей квалификации, купите новый Блок Питания.

Цоколевки выходных шлейфов блоков питания (таки где что измерять* для начала):
ATX 20 pin power supply connector pinout
ATX 24 pin power supply connector pinout
*без результатов измерений смело идите в выбор БП , вас никто не осудит.

Полезные ссылки по теме:

Азбука молодого ремонтника БП. Прочти, потом задавай вопрос.
Микроликбез по электронике от Alexx
Кладезь знаний от rom.by - схемы, фрагменты схем.
Производители и самые часто встречающиеся серии конденсаторов - черный список, белый список, с фотками.
Изучение и доработка БП (R&D)
Распиновки и описания интерфейсов - ссылка полезная во всех отношениях!

Даташиты
http://www.alldatasheet.com
http://www.datasheetarchive.com
http://www.datasheetcatalog.com
http://www.datasheet4u.com
http://www.digchip.com (нужна регистрация)

Здравствуйте! Принесли блок питания Power rebel RB-S400T7-0 с просьбой оживить, умер после нескольких миганий света. Взорвались 2 кондера на 470 мкф 200в и предохранитель на входе. Кондеры заменил на 330мкф 200в, вместо предохранителя впаял его ножку, чтобы проверить работоспособность бп. При включении взорвались оба варистора tvr07241. сидящие рядом с этими кондерами. Где искать причину их выхода из строя и не взорвутся ли они после замены?

транзисторы

alexunder2010,
ищи КЗ в высоковольтной части, прозванивай диоды и транзисторы.

Спасибо

Спустя почти 8 лет приказал долго жить Termaltake Thoughpower 700W (W0105), точнее МП, будучи к нему подключенной, не запускается через PWR SW и нет питания на USB, хотя если замкнуть (отдельно от МП) PSU on signal (зелёный провод) и GND, то БП запускается. Я так понимаю сдохла «дежурка»? И причина, наверняка, кроется нём («беременный» samxon 2200мкф 10в)?:

Правильно понимаешь.
Причина с вероятностью 99% именно в этом конденсаторе.
При замене лучше поставить 2200мкФ 16В (место позволяет).

TyPuCToZ
ок, спасибо!
в ближайших "радиодеталях" ничего лучше jamicon не найти, будет ли jamicon лучше чем samxon? Или, всё-таки, для "дежурки" стоит поискать что-нибудь получше? Что бы Вы себе поставили в такой ситуации?

majden,
не верю я в плохих и хороших производителей конденсаторов
Что есть, то и бери.

TyPuCToZ
намёк понял... беру jamicon

я уже пару раз полимеры впендюхал 330uF 16V. Но на БП монитора по выходным линиям 12V они сдохли

кондеры не боженька, в них не надо верить или не верить факт - хитаны уже лет 8 лежат без потери емкости (еср давно не мерялся), странные капсконы лежа вспухали через пару лет, а на мамках - через год. А надысь была неприятно удивлена попухшими жамиконами - лет 5 провалялись невпаянные. Рассказывать что они и просто лежа деградируют - не надо, в курсе. Но на этом фоне совершенно офигенно смотрится отечественный электролит с ромбом на боку, паспортной емкостью 10000 на 16 вольт 90-х (!!!) годов, с реальной емкостью более 13000

Добавлено спустя 7 минут 1 секунду:
Слууушайте... как давно я тут не была - вся шапка темы поломалась

Хе-Хемуль Ромб-военная приемка. А там вовсе не идиоты сидели.... Хотя для любого электролита 20 лет-максимум.

а то так я не в курсе, можно подумать.У них еще и понятие тренировки было, так вот этот электролит ее с 90-х не видел. Потому что у меня лежит с тех пор.

бп atx-300ta. по начинке как fsp atx-300pa. не включался. заменил все севшие конденсаторы.
включается. напряжение по 12 вольт занижено. при выставлении 12,1в на пяти вольтах 5,4в. при нагрузке в 5 ампер 12 вольт падает до 11, а 5 завышается до 5,6-5,7. пищит конденсатор керамический в первичке на 1Кв который. дежурка в норме. куда копать?

Да ладно. Телик самсунг проработал 17 лет без проблем вообще. Работал годами по 10-15 часов в сутки.
Погиб в автомобильной аварии.

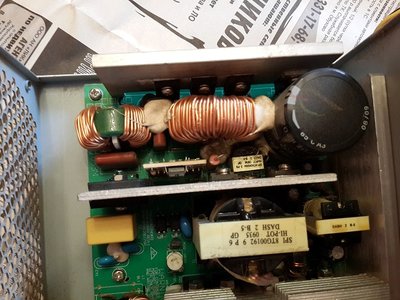

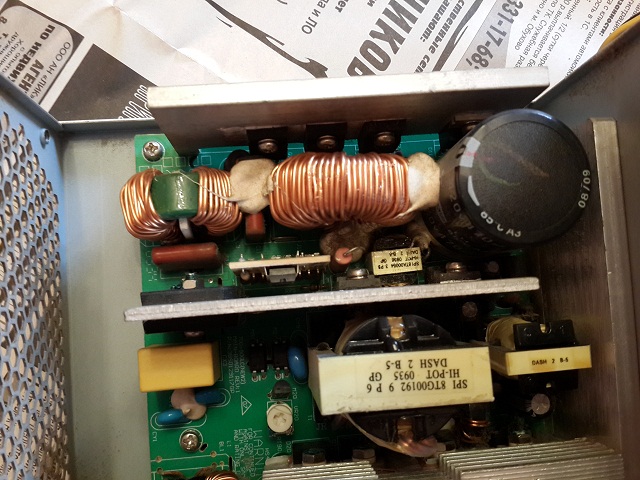

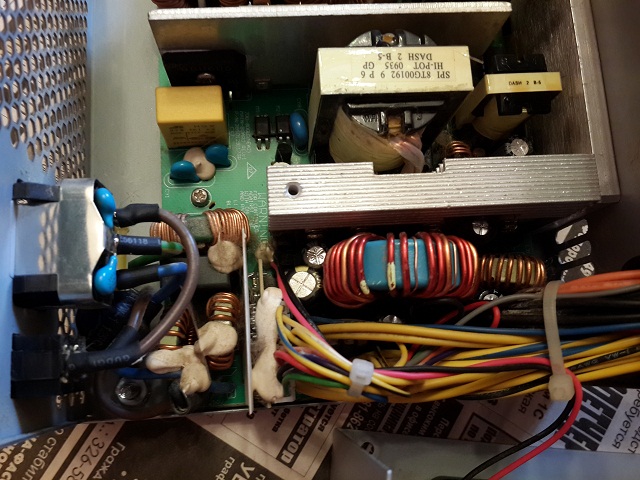

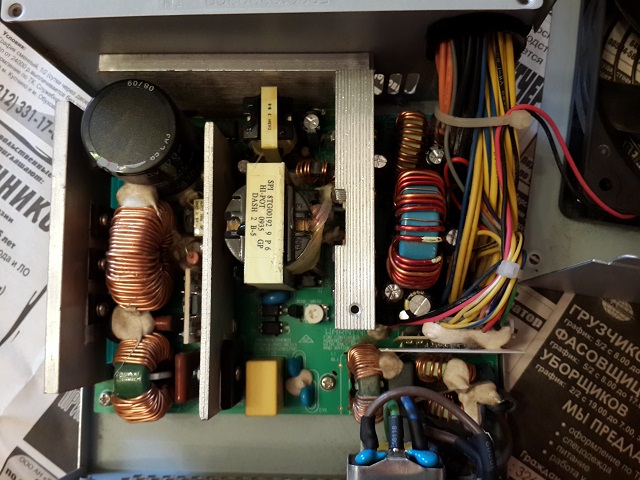

Всем привет! Не знаю, в какую тему написать. Уважаемые камрады, нужен совет. Меняю платформу, решил разобрать и почистить блок питания, первый раз за 5 лет. FSP600-80GLN. Вот так он выглядит:

Это нормальный вид? Можно пользовать его дальше?
Спасибо заранее!
