Необходимо знание основ электроники, схемотехники импульсных БП , наличие измерительных средств. При описании проблемы указывать маркировку и параметры проблемных элементов, а также результаты измерений/обследования. Следует помнить, что в БП присутствуют опасные для жизни напряжения. Блок питания - крайне опасное изделие и малейшая ошибка приведет к уничтожению аппаратуры намного дороже, чем стоит сам БП . Если у Вас нет соответствующей квалификации, купите новый Блок Питания.

Цоколевки выходных шлейфов блоков питания (таки где что измерять* для начала):
ATX 20 pin power supply connector pinout
ATX 24 pin power supply connector pinout
*без результатов измерений смело идите в выбор БП , вас никто не осудит.

Полезные ссылки по теме:

Азбука молодого ремонтника БП. Прочти, потом задавай вопрос.
Микроликбез по электронике от Alexx
Кладезь знаний от rom.by - схемы, фрагменты схем.
Производители и самые часто встречающиеся серии конденсаторов - черный список, белый список, с фотками.
Изучение и доработка БП (R&D)
Распиновки и описания интерфейсов - ссылка полезная во всех отношениях!

Даташиты
http://www.alldatasheet.com
http://www.datasheetarchive.com
http://www.datasheetcatalog.com
http://www.datasheet4u.com
http://www.digchip.com (нужна регистрация)

эхх, а я уже раскатал губу что апну его до честных 36 ампер на 12 вольт).


нет, надо попробывать, спс

Немного мощи он предаст, только трасформатор наверно не выдаст больше.

Добрый день.
у кого есть принципиальная схема на блок питания RM 850? Думаю об изменении включения вентилятора. Хочу понять с какими элементами схемы можно работать.

Жахнул сегодня с хорошим звуком и вонью 1000W Antec TruePower Quattro. Шесть-семь лет маловато для такого блока, работавшего максимум в 60% мощности. Смерть ускорила Asus Matrix GTX980TI. Карта была поставлена в старую систему с Antec для обкатки перед переводом под СВО. Пришлось втыкать Seasonic Platinum Series 860 SS-860XP2 с новой системы, было переживание за матрикс. Antec умер, никого с собой не забрав)

У производителя.
Это не важно, на много срок от этого не увеличивается.
Спасибо за бесполезное сообщение, оно очень бесполезно.

Ответ достоин британского парламента. Ваш ответ очень даже в тему "Спасибо за бесполезное сообщение, оно очень бесполезно."
Следующий вопрос не для британских верноподданых.
У кого есть опыт изменения алгоритма управления вентилятора охлаждения RM850?

Ой, вам полезен сильно? Вам чем то сильно помогло умерший Antec? Может подскажите чем?
У мастеров наверняка. Вы спрашивайте что нужно, а то вокруг и около можно ещё долго ходить. Ох уж эта британская разведка...

Может кому поможет, проблема оказалась в кабеле DisplayPort

Друзья, прошу совета.
Столкнулся со странной проблемой. Возникла она после тщательной чистки БП (Thermaltake Toughpower 750W W0116 RE) с применением компрессора . Проблема в следующем, с небольшой периодичностью (пару раз в неделю) комп отказывается включаться (до ПОСТа не доходит), вентиляторы не могут раскрутиться (лопасти дергаются туда сюда), светодиодная лента моргает. После сброса БП кнопкой, комп включается и стабильно работает. Дежурку померял - 5,10В. В работе по 12В - 11,90В. Блок питания старенький (около 10 лет). Пару тройку месяцев назад, заменил все электролиты, хотя у отпаянных оригинальных емкости были в норме. Все электролиты стоят Nippon Chemi-Con. Из родных остался только высоковольтник Hitachi 390мкф 400В. Не на что было его сменить, но я его выпаял и измерил его емкость - все норм. Начитавшись данной ветки, все электролит дополнительно зашунтировал бутербродом из керамики 4.7мкф и пленки 0.1мкф.
Морально готов купить новый БП, только вот может быть дело не в нем? Комп подключен к ИБП APC Smart UPS 1500RMI2U.
До чистки БП, с компом ни единой проблемы при включении не было.

Добавлено спустя 3 часа 24 минуты 58 секунд:
Напряжение PS ON: 2.91-2.93В

Добавлено спустя 2 минуты 40 секунд:
Нагрузка, лампочка 12В, через замыкание PS ON стартует стабильно, пробовал раз 10, ни одного сбоя.

Добавлено спустя 4 минуты 5 секунд:
Напряжение PG (серый) 5,06В

Хотел спросить совет . БП Zalman ZM700-SV 700 , никаких проблем с работой, тихий, все нормально . Просто сегодня послышался специфический шум из БП , который напоминает звук не до конца подключеного кабеля питания , такое себе искрение -шуршание . С системой противоестественного в принципе ничего не происходило. Я на всякий случай доткнул до отказа кабель питания в БП , но через некоторое время звуки повторились.
Не могу понять как на это реагировать. То ли что то было с напряжением в сети, хотя вольтметр не показал каких то прыжков, то ли защита как то так срабатывала, работа какого то компонента на подобии варистора например . Это продолжалось на протяжении 2-3 минут...За год работы БП это в первый раз такое. Стоит ли чего то предпринимать...По основным напряжениям, причин паниковать нет ,все в норме

chik1812
У меня такое бывает иногда, раз в месяц, это помехи в сети.

Понял. Тоесть есть какая то паразитная низкочастотная составляющая получается. Что то вообщем фильтруется, в следствии чего я слышу такой звук. Установка нормального сервоприводного стабилизатора спасёт ситуацию ...для собственного спокойствия ? Просто стоит в коробке стабилизатор , ранее купили для квартиры , на 5 киловат...вот думаю не пришло ли время установить . Махина здоровенная на 21 килограм...Думаю какие то элементные решения должны быть как минимум.

Стабилизаторы от скачков напряжения спасают, помехи он не устраняет.

Ясно..просто где то помнится засело в голове что , сервоприводные стабилизаторы на выходе имеют правильную синусоиду думал вместе с ней все остальное тоже фильтруется до уподоваримого вида. Тогда последний вопрос. Что можно сделать чтобы избежать этих помех,есть ли какие то решения.

кстати смутное вспоминание про высыхающие банки, ... ну можно конешно сетевой фильтр умощнить, больше зелёненькие дросселя, СХ1 конденсаторы. Вообще для 700W 360uF слабо смотрится, вот раньше на перых эпсилонах на 600W 390uF стояло

БП всего год , помогали выбирать на этом же форуме но в другой ветке, по выбору БП , думаю не должна была быть совсем плохая платформа, чтобы через год появились высыхающие банки. Нагрузка редко бывала больше 50% . С напряжение вроде в моём районе явных проблем нет...Поэтому и так тянется с установкой стабилизатора. Открытый корпус на полу...из-за температуры окружающей среды тоже не похоже.
По поводу умощнения можно подумать..однако ещё 2 года гарантии , не хотелось бы лезть ...Или вы имеете ввиду добавочно ,перед БП поставить небольшой фильтр?

нет - это шуршание у меня определённо связывается с высыхающими конденсаторами в цепи APFC, - в простонародье банка APFC... обычно она одна... sorry, если что не так...
можно поставить и перед, пилот... по моему называется, хуже не будет... умощнить CX1 и дросселя

Ну если это цепи APFC...то тогда это должны быть эти конденсаторы .

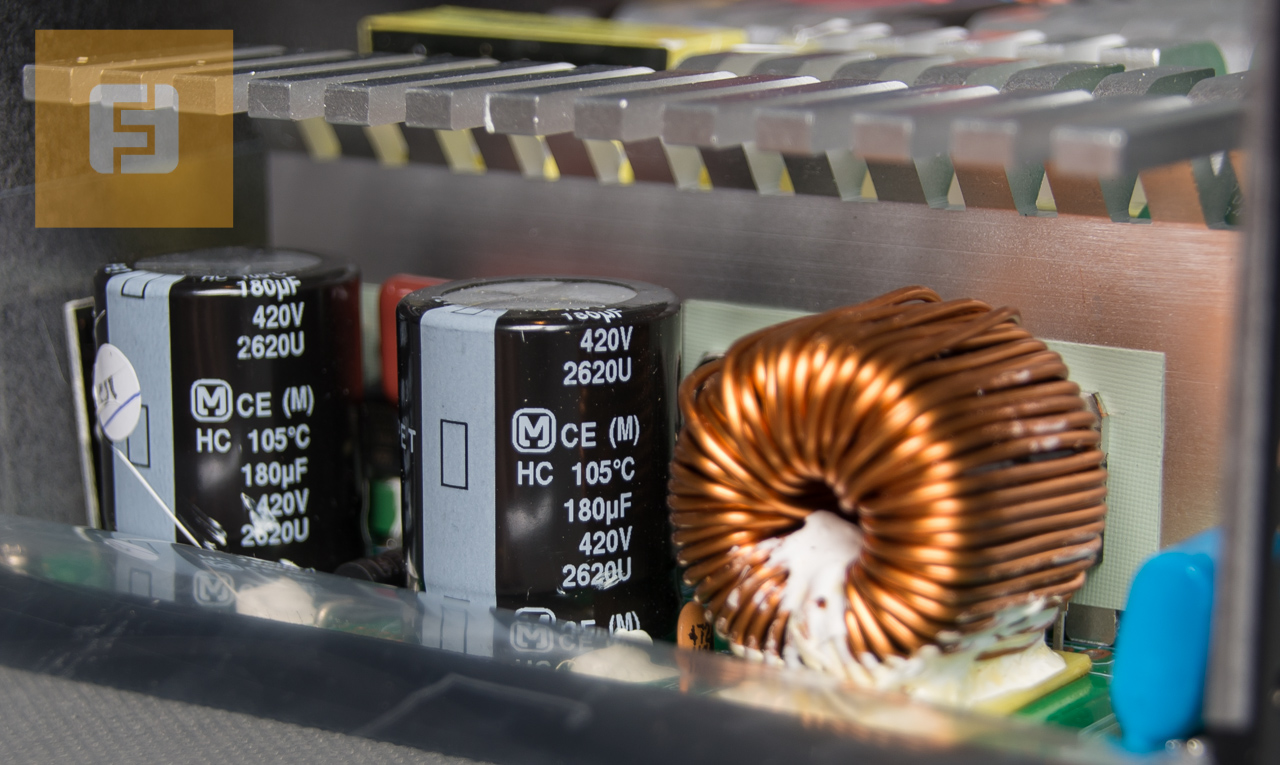

http://www.ferra.ru/images/383/383203.jpg

Нашол на рисунках, эти конденсаторы. Попробую посмотреть-найти , как может быть реализовано и как подключать на вход БП

Leviafan может не стоит утраивать человеку паранойю, пусть пользуется как раньше.
chik1812 хотите действительно успокоиться, купите хороший бесперебойник, который при скачках напряжения переключится на батарею и у бп будет больший шанс уцелеть, что не даст даже стабилизатор.

чего-то я скептически смотрю на работу UPS`a c БП+APFC, тут даже целая ветка есть,>>>
https://forums.overclockers.ru/viewtopi ... 0&t=130441
вообще БП с APFC сам по себе такой безперебойник, спокойно может выдержать пропажу одного периода, которые составляют 90% помех сети.
...Или UPS должен быть очень качественный (дорогой)
был бы С\-ESR meter можно было-бы эти банки померить, всякое бывает...
