Тема для вопросов по блокам питания, не касающихся двух нижеприведённых тем:

Выбор блока питания (часть 4)
Хватит ли мощности блока питания для этой системы? + FAQ (часть 2)

Прежде, чем задать вопрос, прочитайте: F.A.Q.

Показаниям софтового мониторинга напряжений, выдаваемых БП, доверять НЕЛЬЗЯ! (см. вопрос #13 в FAQ ниже)
Можно доверять только измерительному оборудованию (например, мультиметру) или цифровым интерфейсам БП, если такие имеются.
Куратор оставляет за собой право удалять обсуждение показаний софтового мониторинга.


Последний раз редактировалось Master2007 02.02.2017 23:46, всего редактировалось 5 раз(а).

Реклама

Партнер
  Sania.

Member
Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1
Skylake i7 писал(а):
бп там рулит
если дешман бп , то будет адски весело )

Ну и ещё веселее горит на не дешманском мощном БП, лучше чем на дешманском, сопротивление там хватает что бы не заметить КЗ и питать до последнего, проверьте у ремонтников какие классные бывают прогары даже при топовам БП.
  Vergo

Member
Статус: Не в сети
Регистрация: 26.09.2013
Фото: 0
Если исходить из закона Ома, то на каждый коннектор 8 пин приходится 7а х12в х 4 = 336 ватт.
Каждый 12 в пин рассчитан на ток 7 ампер.
В коннекторе их 4, ЕМНИП.

2 таких коннектора способны подавать на ВК, соответственно, максимум, 668 ватт.
Чего вполне достаточно для питания 4090.

Собственно, из этой арифметики, насколько я могу понять, исходят изготовители ВК, кладя в комплект к ВК 4090 переходник с 2 косами.

_________________
Ничто не вечно под луной? Да. Кроме человеческой глупости, жадности, и свинства.

  Skylake i7

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 12.04.2016
Откуда: Это Питер детка
Фото: 5
Vergo писал(а):
кладя в комплект к ВК 4090 переходник с 2 косами.

с 3 минимум 4 касами стандарт под 4090
или народ не понимает что такое 400-500ватт потребление :D

_________________
12400f рулит 8к

  LorDex

Member
Статус: Не в сети
Регистрация: 29.11.2006
Фото: 15
Mosfet писал(а):
Phanteks 750mm Dual 8pin to 12+4 12VHPWR Adapter Cable (Black)

Есть и вторая часть описания где утверждается что обеспечивает до 600 ватт по двум 8pin.

The Phanteks 12VHPWR Adapter cable is ideal for powering modern graphics cards, such as NVIDIA’s 40 Series GPUs. This adapter cable conforms to the latest ATX 3.0 and PCIe Gen 5 standards of power delivery. ATX 3.0 is Intel’s answer to the higher power draw of modern components, as it allows a PSU to supply up to 600W along a single cable. The Phanteks adapter cable does this by drawing from two 8-pin outputs of your power supply and delivering it through a single connection to the GPU. Furthermore, to adhere to PCIe Gen 5 standards, it has been constructed from high-grade materials such as 16AWG wire, which allows it to handle the power spikes of 650W+ observed from modern GPUs.

Придётся поверить джентельменам на слово :D
  Mosfet

Member
Статус: Не в сети
Регистрация: 21.11.2006
Vergo писал(а):
В коннекторе их 4, ЕМНИП.
В том-то всё и дело, что их там 3. Именно поэтому при 2х разъёмах 8pin должны использоваться отличные от стандартных контакты на больший ток.

LorDex писал(а):
Есть и вторая часть описания где утверждается что обеспечивает до 600 ватт по двум 8pin.
Так 600Вт это стандарт разъёма 12vhpwr. Поэтому производитель не мог это изменить. А вот что на другом конце это уже ответственность производителя БП.
По факту в 8pin разъёмах надо просто использовать те же контакты, что и в 12vhpwr на 9,5А.

_________________
i5-10400f / Z590A-PRO / 4060ti 8Gb / 32Gb DDR4-3600 / 860 evo, 970 evo+, 980, su650 / 650W / FHD 165Hz / Win 10

  Lurk

Member
Статус: Не в сети
Регистрация: 18.12.2010
LorDex писал(а):
Есть и вторая часть описания где утверждается что обеспечивает до 600 ватт по двум 8pin.
Придётся поверить джентельменам на слово :D


Видимо, джентльмены не так уж сильно и врут.
По стандарту у 8-пин кос запас по мощности 1.9. Понимали люди раньше как делать надо. А у 12-пин всего 1.1.
https://en.wikipedia.org/wiki/16-pin_12VHPWR_connector

У меня 3090 с таким потреблением от БП корсар работает на двух косах с 8-пин на каждом конце.

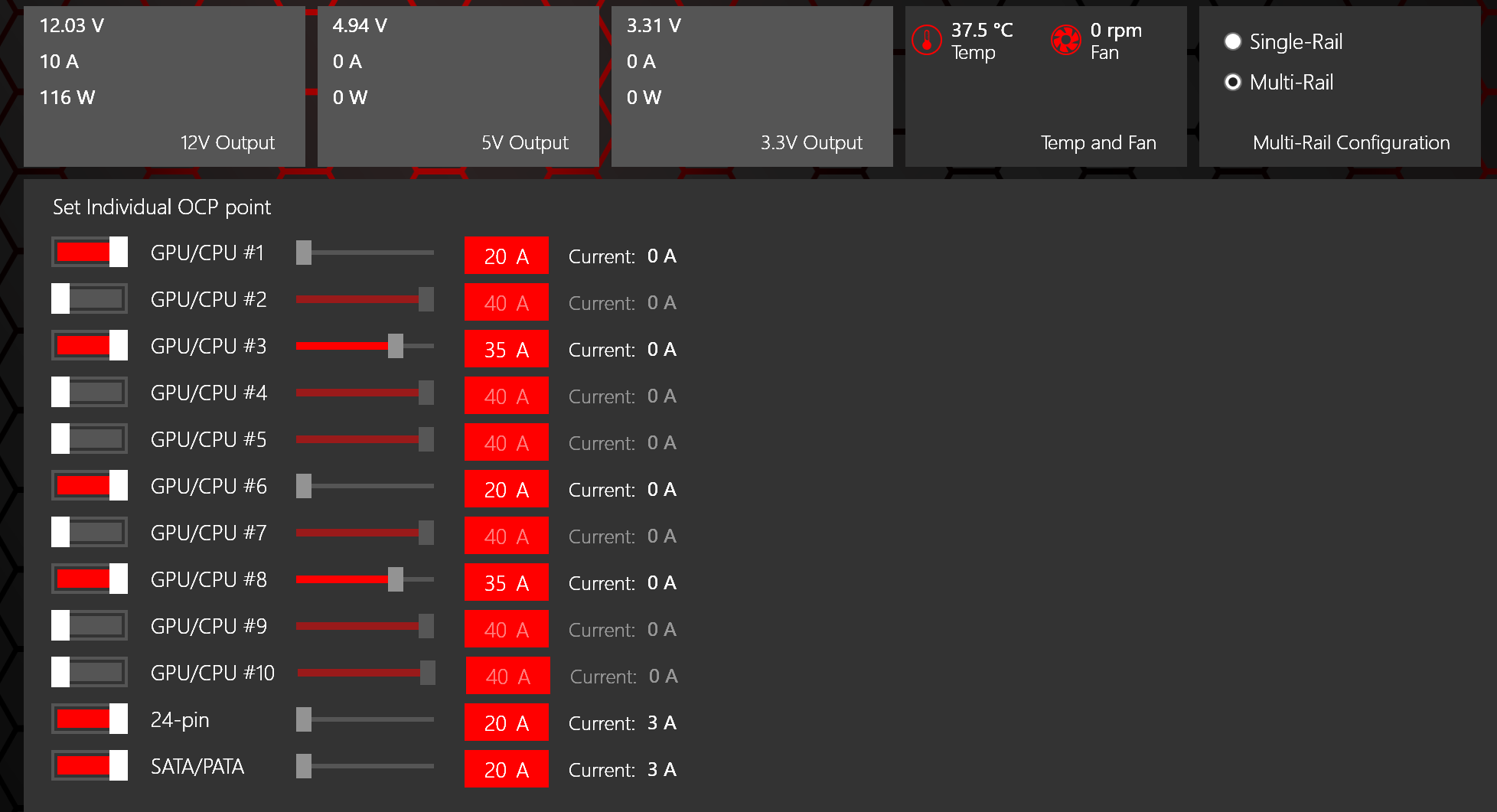

Ток до 40А обещается.


Вложения:
изображение_2024-10-11_095307419.png [ 131.88 КБ | Просмотров: 2248 ]
  Mosfet

Member
Статус: Не в сети
Регистрация: 21.11.2006
Lurk писал(а):
По стандарту у 8-пин кос запас по мощности 1.9.
288/150=1,9 ... но 288+288=576, а надо 600. Поэтому в любом стандартном БП без указания производителя, что так можно, это риск.

Lurk писал(а):
Ток до 40А обещается.
40х12=480, что укладывается в запас. Но это не 600 для 12vhpwr

_________________
i5-10400f / Z590A-PRO / 4060ti 8Gb / 32Gb DDR4-3600 / 860 evo, 970 evo+, 980, su650 / 650W / FHD 165Hz / Win 10

  Lurk

Member
Статус: Не в сети
Регистрация: 18.12.2010
Mosfet писал(а):
Lurk писал(а):
Ток до 40А обещается.
40х12=480, что укладывается в запас. Но это не 600 для 12vhpwr


Так это через один 8-пин коннектор. А их два.
  Mosfet

Member
Статус: Не в сети
Регистрация: 21.11.2006
Lurk писал(а):
Так это через один 8-пин коннектор. А их два.
Один 8pin видеокарты пропускает 3х8А=24А

_________________
i5-10400f / Z590A-PRO / 4060ti 8Gb / 32Gb DDR4-3600 / 860 evo, 970 evo+, 980, su650 / 650W / FHD 165Hz / Win 10

  Lurk

Member
Статус: Не в сети
Регистрация: 18.12.2010
Mosfet писал(а):
Lurk писал(а):
Так это через один 8-пин коннектор. А их два.
Один 8pin видеокарты пропускает 3х8А=24А


Так поднят вопрос про достоверность кабеля с двух 8-пин на БП на один 12-пин на ВК и чтоб 600 Вт тянул. На примере моей практики - почему бы и нет.
  Mosfet

Member
Статус: Не в сети
Регистрация: 21.11.2006
Lurk 40А х 12В = 480Вт на 1 разъём 8pin слабо верится.
Я не знаю что это за программа. Но возможно и ты до конца не понимаешь что там и как.

_________________
i5-10400f / Z590A-PRO / 4060ti 8Gb / 32Gb DDR4-3600 / 860 evo, 970 evo+, 980, su650 / 650W / FHD 165Hz / Win 10

  Vergo

Member
Статус: Не в сети
Регистрация: 26.09.2013
Фото: 0
Mosfet писал(а):

В том-то всё и дело, что их там 3. Именно поэтому при 2х разъёмах 8pin должны использоваться отличные от стандартных контакты на больший ток.

При детальном рассмотрении фото продукта выяснилось, что это именно так.
Стало понятно - почему.
В 16-контактном коннекторе 12VHPWR 6 пинов передают 12 вольт, а 6 пинов - заземление.
И изготовитель, вероятно, не смог додуматься, что обе линии, 12 вольт и "землю" можно между собой закоротить на обоих концах косы, и задействовать все 8 пинов в каждом 8-пин коннекторе.
Подумали - проводов-то всего 12, откуда взять лишние 4? Запаяем только те, что есть.
И запаяли. :D

Тьфу, дурни окаянные. :mad2:

ЗЫ.
Один домашний мастер не поленился, и закоротил между собой 6 проводов шины "12 вольт" и 6 проводов шины "общий" с обеих концов косы.
Получил стабильную работу без перегрева.
До модификации температура скакала под 90 С на коннекторах.
После модификации стало 37 С.
Оч. умелые ручки рулят. :-)
Казалось бы - зачем?
Ведь на выходе БП шина 12 вольт общая. И "земля" тоже общая.
И на входе ВК они тоже запараллелены.
Но теперь мы знаем по опыту, что этого недостаточно.
Коннекторы кабеля 12VHPWR плавились.
Так что модификация отнюдь не излишняя.

ЗЗЫ.
И горько смотреть на заводские кабели, которые так просто было сделать надежными.
Но маркетологи сказали "нет", и разрабы сделали "под козырек". :facepalm:

_________________
Ничто не вечно под луной? Да. Кроме человеческой глупости, жадности, и свинства.

  Lurk

Member
Статус: Не в сети
Регистрация: 18.12.2010
Mosfet писал(а):
Я не знаю что это за программа. Но возможно и ты до конца не понимаешь что там и как.


Это фирменная утилита корсара для управления их блоками
  Mosfet

Member
Статус: Не в сети
Регистрация: 21.11.2006
Lurk ради интереса пришлось погуглить. Corsair действительно пишет, что на любой кабель можно подавать до 40А. Видимо это заложено в цену))

_________________
i5-10400f / Z590A-PRO / 4060ti 8Gb / 32Gb DDR4-3600 / 860 evo, 970 evo+, 980, su650 / 650W / FHD 165Hz / Win 10

  LorDex

Member
Статус: Не в сети
Регистрация: 29.11.2006
Фото: 15
Vergo писал(а):
Подумали - проводов-то всего 12, откуда взять лишние 4? Запаяем только те, что есть.

На кабеле для БП Phanteks по фото не до конца понятно, все клемы выведены в коннектор или нет. Фотки под углом. Но выглядит так как будто не все.

А вот на кабеле от CM как будто бы все. Я правильно понимаю, что если кабель от Cooler Master чисто по коннекторам подойдёт к БП Phanteks то всё будет работать и не будет такого, что там разводка внутри коннектора 8pin разная? Думаю заказать его, примерить к БП и если коннектора входят в БП то оставить. Если нет, то вернуть. Видяхи на руках с коннектором 12vhpwr нет сейчас.

UPD
Тупанул. По проводам видно, что и на кабеле CM и на Phanteks по 6 проводов из 8 в каждый коннектор идёт.
  mol61

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 15.06.2010
Откуда: Калуга
Фото: 18
Для информации, чтобы лишних вопросов не было.
https://club.dns-shop.ru/blog/t-104-blo ... 2767871775
Если к БП идёт не 2, а 3 или 4 разъёма то они просто запараллелены. больше контактов - надёжней соединение.

_________________
Лужу, паяю, не шалю, никого не трогаю, починяю примус (ЭВМ). Я не фанат INTEL, я просто не люблю AMD.

  Vergo

Member
Статус: Не в сети
Регистрация: 26.09.2013
Фото: 0
LorDex писал(а):
что там разводка внутри коннектора 8pin разная? Думаю заказать его, примерить к БП и если коннектора входят в БП то оставить. Если нет, то вернуть.
UPD
Тупанул. По проводам видно, что и на кабеле CM и на Phanteks по 6 проводов из 8 в каждый коннектор идёт.

Проблема еще и в том, что даже при одинаковой разводке механические ключи коннектора 8 пин у каждой фирмы свои. Вставить в чужой БП не получится. :-(

_________________
Ничто не вечно под луной? Да. Кроме человеческой глупости, жадности, и свинства.

  mol61

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 15.06.2010
Откуда: Калуга
Фото: 18
Vergo писал(а):
Вставить в чужой БП не получится.

Практика показывает что зачастую подходит. А вот распайка может не совпадать. Тоды бяда. :cry:
У меня есть старенький БП Термалтейк Так у него распайка разъёмов на БП совпадает с разъёмами на ВК. А вот кабели воткнуть наоборот не получится.

_________________
Лужу, паяю, не шалю, никого не трогаю, починяю примус (ЭВМ). Я не фанат INTEL, я просто не люблю AMD.

  Vergo

Member
Статус: Не в сети
Регистрация: 26.09.2013
Фото: 0
mol61 писал(а):
У меня есть старенький БП Термалтейк Так у него распайка разъёмов на БП совпадает с разъёмами на ВК. А вот кабели воткнуть наоборот не получится.

У меня как раз именно про это.ТОт коннектор, который вставляется в гнездо на БП, изготовлен так, что подойдет только к своему БП. А выходные коннекторы, подключаемые к МВ, ХДД, ВК, и т. д. - стандартизованы. Они обязаны подходить к входным гнездам нагрузок.

_________________
Ничто не вечно под луной? Да. Кроме человеческой глупости, жадности, и свинства.

  mol61

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 15.06.2010
Откуда: Калуга
Фото: 18
То-то столько слезливых историй на форумах как юзверь купил новый БП, поставил в комп, а кабели от старого БП поленился менять. Бабах и винты все погорели. :crazy:
А разъёмчики подошли как родные.

_________________
Лужу, паяю, не шалю, никого не трогаю, починяю примус (ЭВМ). Я не фанат INTEL, я просто не люблю AMD.
