alexis69 у корсаров своя распиновка. гугли corsair type 4 pinout

Для блока питания Super Flower Leadex III Gold SF-750F14HG существует кабель 12V-2×6 от производителя? На сайте производителя нашёл только 12VHPWR и там есть PCIe 5.0 CABLE (9+9 PIN to 16 PIN) и PCIe 5.0 CABLE (8+8 PIN to 16 PIN) но открывается один и тот же кабель. У нас в продаже нашёл Super Flower PCIe 5.0 SF2PCIE-16P(I) и Super Flower PCIe 5.0 SF2PCIE_PRO-16P(I) https://catalog.onliner.by/cable/superflower. Super Flower PCIe 5.0 SF2PCIE_PRO-16P(I) был в продаже в январе последний раз, а Super Flower PCIe 5.0 SF2PCIE-16P(I) за последний год вообще не было в продаже.

Буду заказывать кабель у https://www.moddiy.com/

Сейчас вот много где продают кастомные провода для БП различных цветов и оттенков. У меня БП вот beQuiet на 750вт, там на видюху идет один провод и раздваивается на два провода. Что не эргономично и некрасиво. Не подскажете где можно посмотреть замену этому проводу на обычный одинарный? Возможно и другого цвета

Нашел поиском эту тему, т.к приобрел старый такой БП, чтобы сделать его диагностическим источником питания:
И возникают следующие вопросы без вскрытия и изучения внутренностей:
Кто знает, есть ли у него защита по каждому 18А - каналу напряжений по 12В, или это просто виртуальное разбиение, а защита сработает только при общей перегрузки более 60А?
Еще бы знать как они нагружаются, вот для 850Вт нашел инфу:
Thermaltake Toughpower 850 AP (W0131, 850 Вт)

пришлось снова открывать блок... Линия +12V1 – процессор (первая половинка 8-контактного разъёма), линия +12V2 – процессор (вторая половинка разъёма) и один из съёмных шлейфов питания видеокарт; +12V3 – материнская плата и несъёмные шлейфы видеокарт, +12V4 – второй съёмный шлейф видеокарты и вся периферия.
https://fcenter.ru/online/hardarticles/tower/21911-Testirovanie_blokov_pitaniya_ATX_seriya_12#09

т.е если по аналогии получается с процессором аналогично 12V1 и 12V2 должна выдержать каждая линия по 18А + еще PCI-E... Pin съемная, вот только какая из них?
12V3 - Motherboard + PCI-E 8 Pin несъемная
12V4 - аналогично: второй съёмный шлейф видеокарты PCI-E.. pin и вся периферия

Пришел в тему, по поводу БП Thermaltake Toughpower 750W AP. - у него 4 виртуальных линии по 18А каждая, и OCP -сработает только после превышения суммарного тока 60А на 110% - 150%. Или есть защита на превышение тока в каждой линии 12V1-12V4?
Судя по описанию

https://fcenter.ru/online/hardarticles/tower/21911-Testirovanie_blokov_pitaniya_ATX_seriya_12#09
Получается, что в этих моделях не виртуальное разделение линий, а реальное? В предыдущем моем посту, было написано об этом больше.
Как проверить OCP по 12В? Нагружать БП токами свыше 60А - по всем линиям, или по каждой токами более 18А?

Для начала, попробовать нагрузить каждую 12В-линию на 18-22А.

Не, на выходе, то есть именно на холодной стороне, - это OCP на основе супервизора. А общая OCP - это OPP(OLP), то есть уже OCP именно на горячей стороне, на основе контроллера основного преобразователя и/или контроллера APFC.
А перегруз 110-150% и там, и там учтён. Хотя перегруз по горячей стороне всегда получается автоматом больше. Чисто технически так получается. Особенно это касаемо APFC, из-за большого диапазона питающих напряжений.

Есть блок питания на 1000вт не модульный. Качественный, вес его 2.6кг Год выпуска 2007г. у него два кабеля питания видеокарты по 6pin на каждом. Если купить два переходника для подключения видеокарты 6pin на 8pin и подключить rtx 2080ti . Хватит для стабильной работы видеокарты или переходники с разъемами оплавятся?

nukem7, модель Вашего БП уточните.

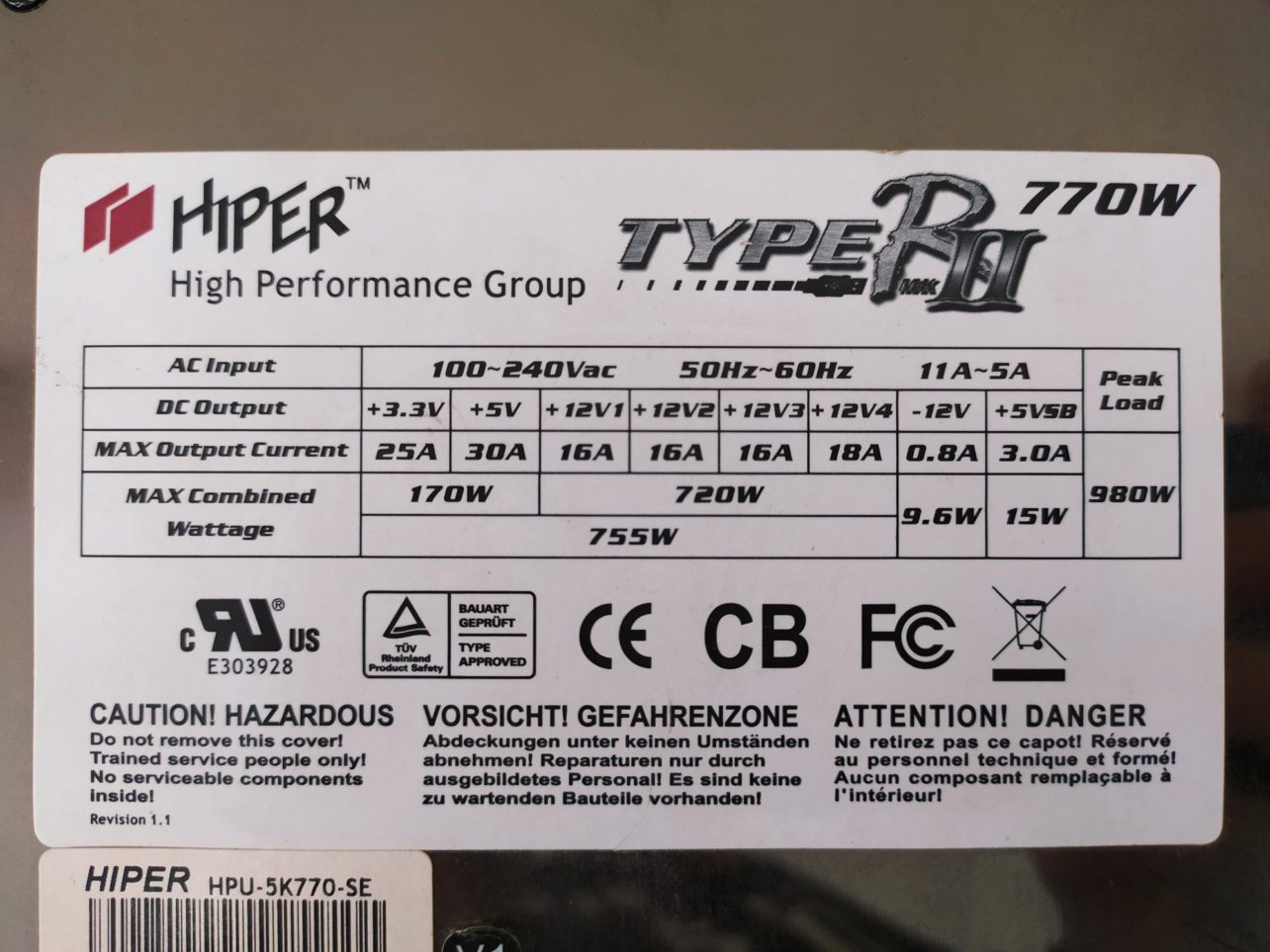

https://cdn0.youla.io/files/images/1284_1284_out/5f/e0/5fe063d256ea1723a73b9e59-1.jpg
1кВт пиковая нагрузка

nukem7, так скажем, если этот БП за свой срок не нагружался и на половину, то можете попробовать запитать от него 2080Ti -, по заявленным ТТХ на БП, номер должен прокатить. Если при загрузке БП будет вырубать, то тогда лучше заменить. Можно и чинить этот БП, но с таким уровнем г...а мамонта может выйдет достаточно дорого, если ремонтом заняться не самому. Данный БП тупо схемно устарел.
ЗЫ: Пытался на HPU-5K770-SE Type 2 найти фото внутренностей, но не получилось. Мож у кого есть?

в старом пк который указан в профиле работает с gtx980ti похожий блок питания Type 2 ,он не сильно отличается от старшего "братишки" у него два кабеля питания видеокарты один 6pin и второй кабель 8pin. Фото внутренностей есть.
https://www.techpowerup.com/review/hiper-type-r-mk-ii-680w/images/sticker.jpg
https://www.techpowerup.com/review/hiper-type-r-mk-ii-680w/images/inside1.jpg
https://www.techpowerup.com/review/hiper-type-r-mk-ii-680w/images/inside2.jpg
https://www.techpowerup.com/review/hiper-type-r-mk-ii-680w/images/inside3.jpg
https://www.techpowerup.com/review/hiper-type-r-mk-ii-680w/images/inside4.jpg

Спс.
В общем, пробуйте с этим БП.
Как-только в первый раз произойдёт выключение БП при нагрузке, то больше не пытайтесь на нём запустить Ваш конфиг, а чините или лучше, если деньги есть, сразу меняйте. А вообще время данного БП прошло.

попробовал, защита срабатывает на каждой из 4 виртуальных линий при токе в 30-32А.
А вот по линиям +5В; +3.3В - пока не сработала, но там допустимый рабочий ток до 30А, нагружал до 40А, больше пока не могу, жду прихода двух новых электронных нагрузок, каждой по 250 Вт. 12В линию я нагрузил четырьмя галогеновыми лампами, каждая по 50Вт с общим током 16А, и добавил электронной нагрузкой еще до срабатывания.
На 5В, и 3.3В у меня нет дополнительных нагрузок.
Может кто знает какой супервизор стоит на моем Thermaltake ToughPower 750 AP - W0116 - чтобы посмотреть на него Datasheet.

я тут параллельно диагностирую два блока питания Ascot A-620 (ver.2.3) и этот Thermaltake. Оба рабочие.
Изучаю работу системы защиты. Так вот на Ascot A-620 стоит супервизор WT7525 n181.
Посмотрел его Datasheet:
The Over Current Detector (OCD) monitors IS33, IS5, IS12A, IS12B and IS12C input current sense.
т.е он должен три канала мониторить по 12В.
Дежурку и - 12В - не контролирует. Но пока по каналам 12В я работу защиты не увидел, как писал выше, нет у меня большей нагрузки, а при 30А нагрузки на любой из каналов 12В БП Ascot еще работает.

Какой стоит супервизор на Thermaltake еще не знаю, но на нем ситуация другая. Я проверил все четыре канала по 12В - защита срабатывает, а вот на 5В и 3.3В - не срабатывает, но наверное тоже не достаточно тока нагрузки пока. Дождусь прихода новых электронных нагрузок и продолжу тему, чтобы разобраться и знать.

Нашел в Интернете поиском, что супервизор PS229 - нашел на него Datasheet. В нем показан один токовый вход для 12В линии и два для контроля 12В напряжения с двух шунтов по выходу. Получается, что он предназначен контролировать только 2 канала с 12В.
А виртуальных канала 12В - 4, и шунта 4 шт в выходных цепях, которые являются датчиками на каждом канале.
И как супервизор отслеживает эти 4 канала при только двух входах снятия напряжения с шунтов?
Вот например WT7525-181, который стоит в БП Ascot - у него 3 входа и по напряжению и по току для 12В выхода.
Может информация не верна по поводу супервизора для этой модели?

krserv, бывает ставят по два супервизора, а бывает с шунтов снимают данные компораторы на основе операционных усилителей, на пример LM384, их выходы объединяют и подключают к единственному входу супервизора. Схемное решение может быть разным. Если плата БП в доступе, то проведите реверс-инжиниринг глазками, там нет ничего сложного.

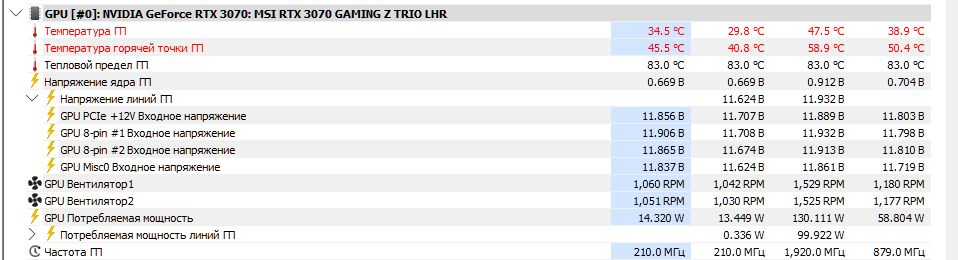

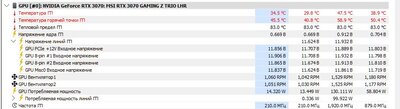

Подскажите с такими просадками походу пора менять блок питания Сorsair Rm650x работает с 18года

wowan, показания этой программы надо перепроверить мультиметром; только после этого будет видно, показана в Вашем случае замена БП или нет.
