Необходимо знание основ электроники, схемотехники импульсных БП , наличие измерительных средств. При описании проблемы указывать маркировку и параметры проблемных элементов, а также результаты измерений/обследования. Следует помнить, что в БП присутствуют опасные для жизни напряжения. Блок питания - крайне опасное изделие и малейшая ошибка приведет к уничтожению аппаратуры намного дороже, чем стоит сам БП . Если у Вас нет соответствующей квалификации, купите новый Блок Питания.

Цоколевки выходных шлейфов блоков питания (таки где что измерять* для начала):
ATX 20 pin power supply connector pinout
ATX 24 pin power supply connector pinout
*без результатов измерений смело идите в выбор БП , вас никто не осудит.

Полезные ссылки по теме:

Азбука молодого ремонтника БП. Прочти, потом задавай вопрос.
Микроликбез по электронике от Alexx
Кладезь знаний от rom.by - схемы, фрагменты схем.
Производители и самые часто встречающиеся серии конденсаторов - черный список, белый список, с фотками.
Изучение и доработка БП (R&D)
Распиновки и описания интерфейсов - ссылка полезная во всех отношениях!

Даташиты
http://www.alldatasheet.com
http://www.datasheetarchive.com
http://www.datasheetcatalog.com
http://www.datasheet4u.com
http://www.digchip.com (нужна регистрация)

а можно ссылку? пожалуйста

На поиск в интернете ссылку? Чип и дип не найдёте?

спасибо

Здравствуйте. У меня блок питания Thermaltake TR2-600, ему уже лет 7 и я не знаю насколько он был новым когда я его покупал, у него начал щелкать вентилятор, раньше чуть-чуть а щас заметнее, и я хотел узнать это вообще не вредно? Мне вообщем-то все равно, но я немного боюсь, может он охлаждает хуже?

trofey Поменять вентилятор недолго, главное подобрать. Есть тема по замене вентилятора в БП.

Хуже охлаждать н станет, вот шуметь невыносимо запросто, нужно смазывать иногда пока втулка не стёрлась.

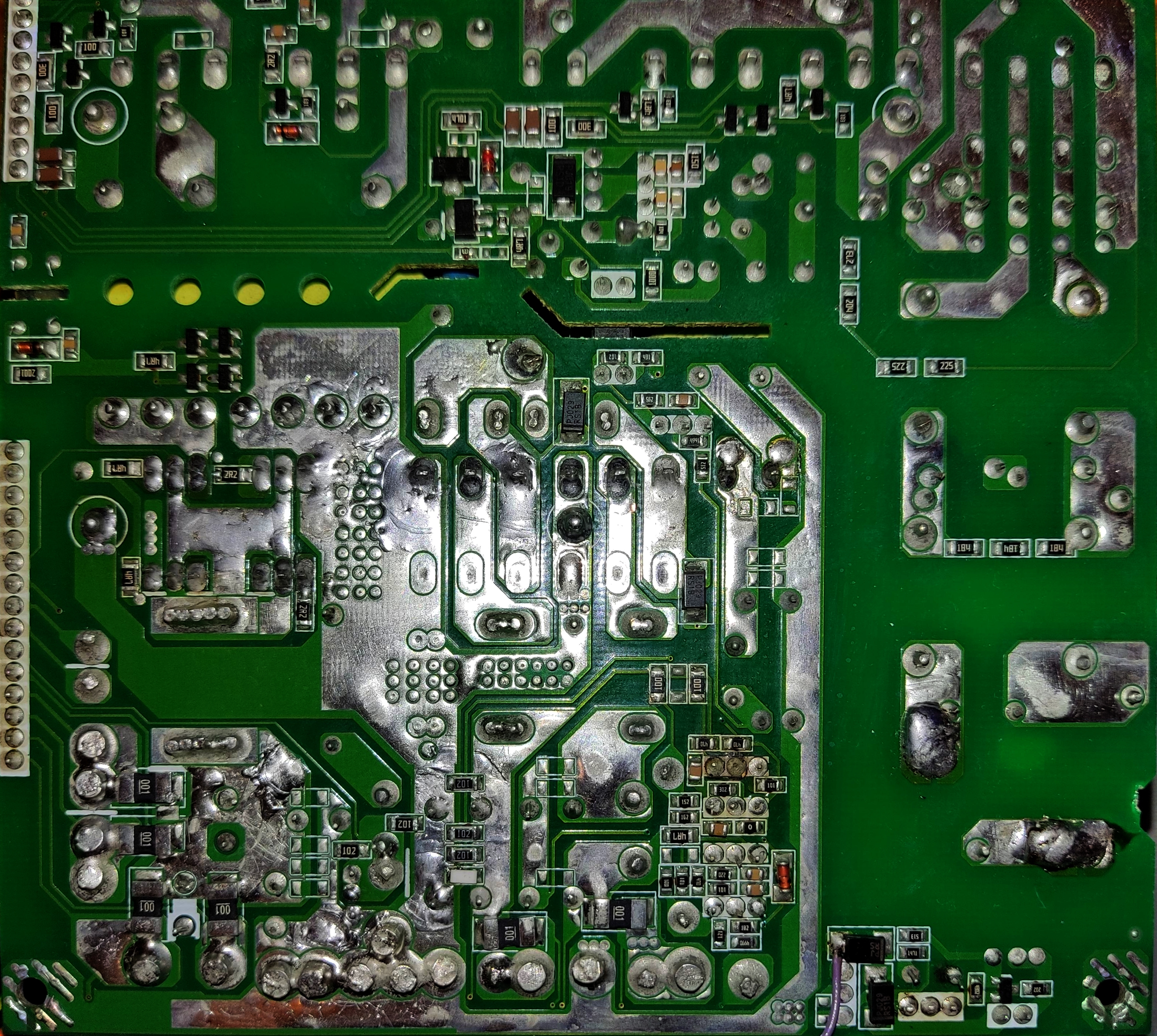

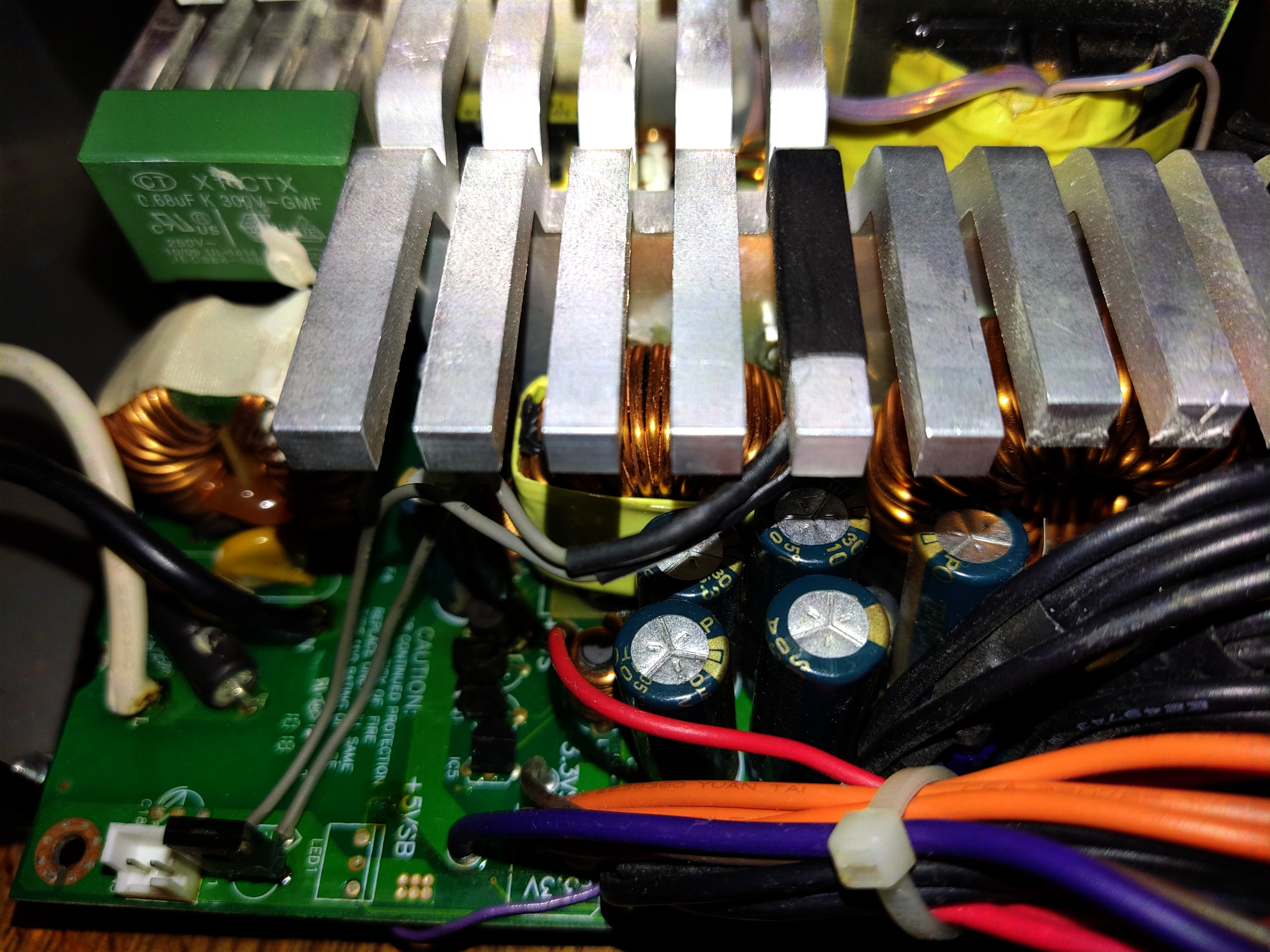

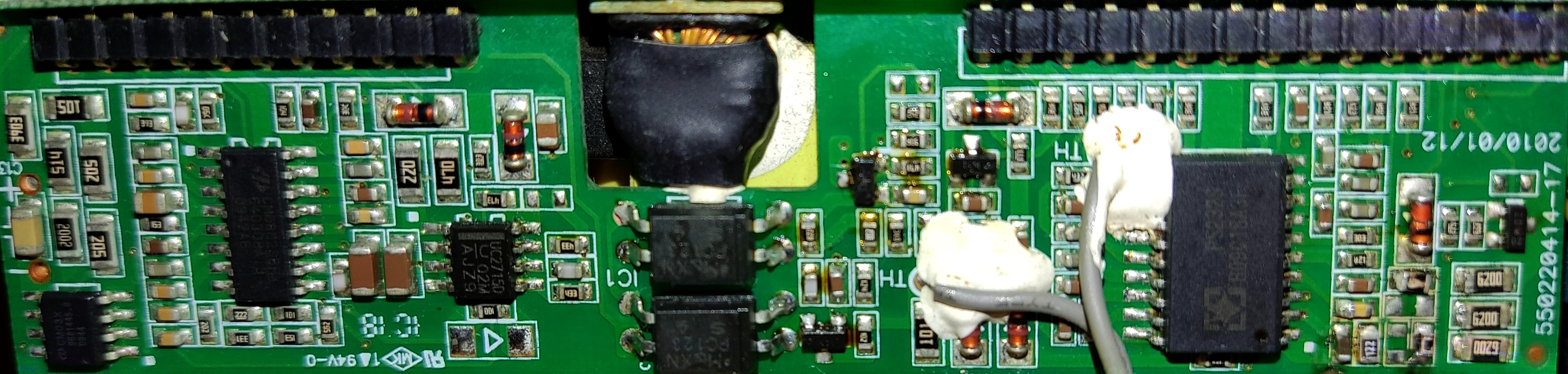

Доброго времени суток. Есть бп enhance eps-1290ga, начал произвольно вырубаться, при этом все напряжения в норме в том числе и дежурное. Но с недавнего времени стал плохо запускаться и работать очень мало, закоротив 3 ногу супервизора ps232s на 0 обнаружил при включении что по 5 вольтовой линии кратковременно идёт около 9 вольт,а потом становится опять 5,такая же ситуация и с 3,3 вольтовой линией правда там подскакивает до 4,2в, при этом 12в в норме там синхронный выпрямитель на полевиках, диодные сборки проверял они в норме, что может быть за проблема? Схемы нет.

Может быть конденсатор, например. Мало инфы, схемы же нет, хоть сами напишите на чём собран он, какая стабилизация.

Стабилизация похоже по 12в линии, ШИМ cm6802, apfc uc2715, на 12 в стоит дроссель на кольце отдельно и на 3.3 и 5в отдельный дгс. Конденсаторы на выходе по всем линиям Teapo, проверены в норме.

Групповая стабилизация? Смотрите нагрузочные резисторы, может отваливается. Проверяйте конденсаторы.

Где смотреть эти резисторы?

Пусть мастер после ремонта расскажет, вам незачем туда лезть, надо ещё выяснить какая стабилизация и может шим вообще нужно ковырять на пять вольт.

Ремонтировать буду сам, т.к. в электронике более менее разбираюсь, повторюсь стабилизация похоже по 12 вольтам, а 5 и 3,3 связаны между собой дгс и отвязаны от 12.

Если бы разбирались, не стали бы фоткать плату и просить определить элемент.

Без схемы тяжело найти элемент, вот и прошу помочь.

Вы серьёзно? Если вам это сложно, как остальным это сделать по вашей логике Ну срисуйте тогда с БП схему

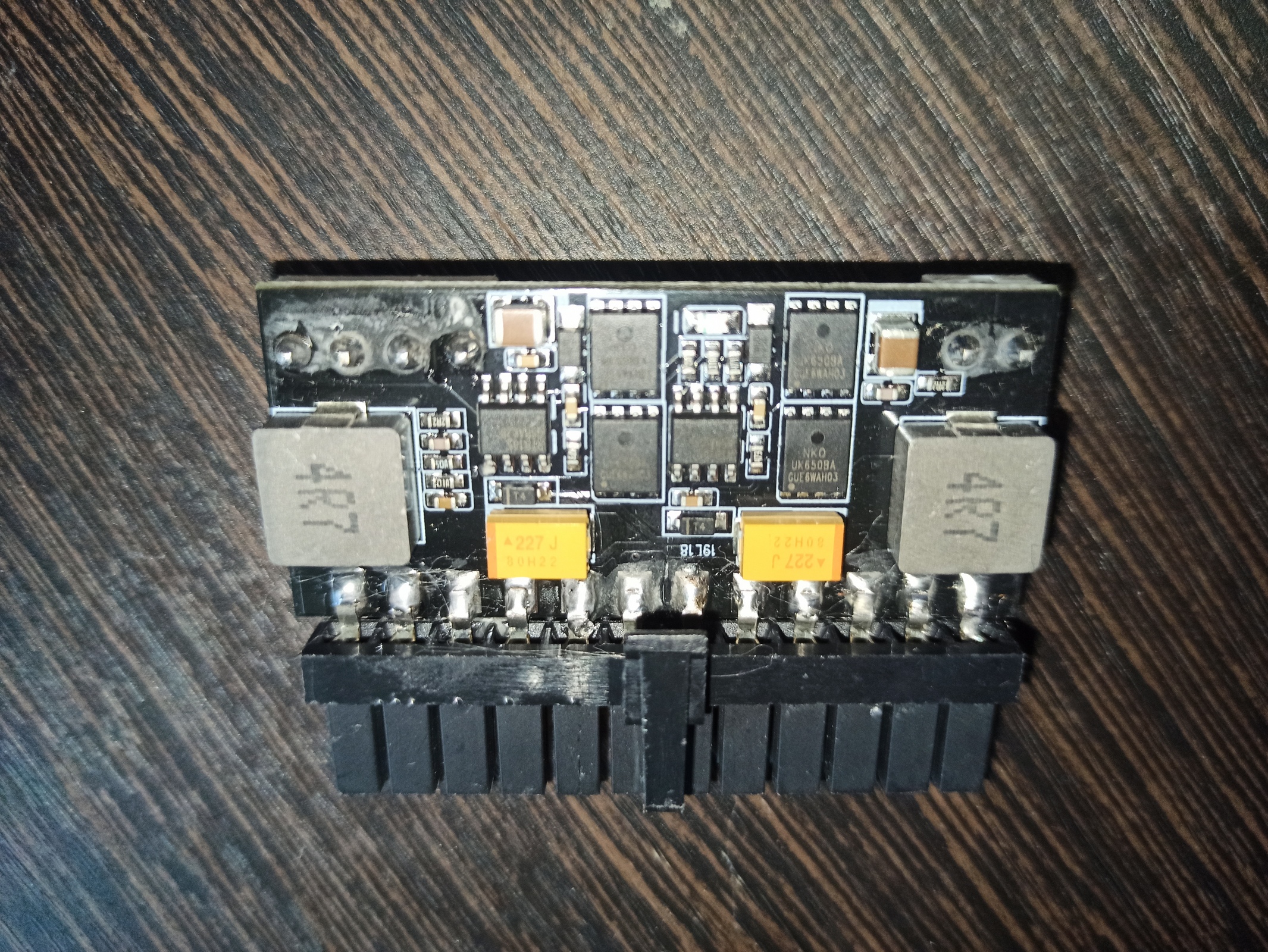

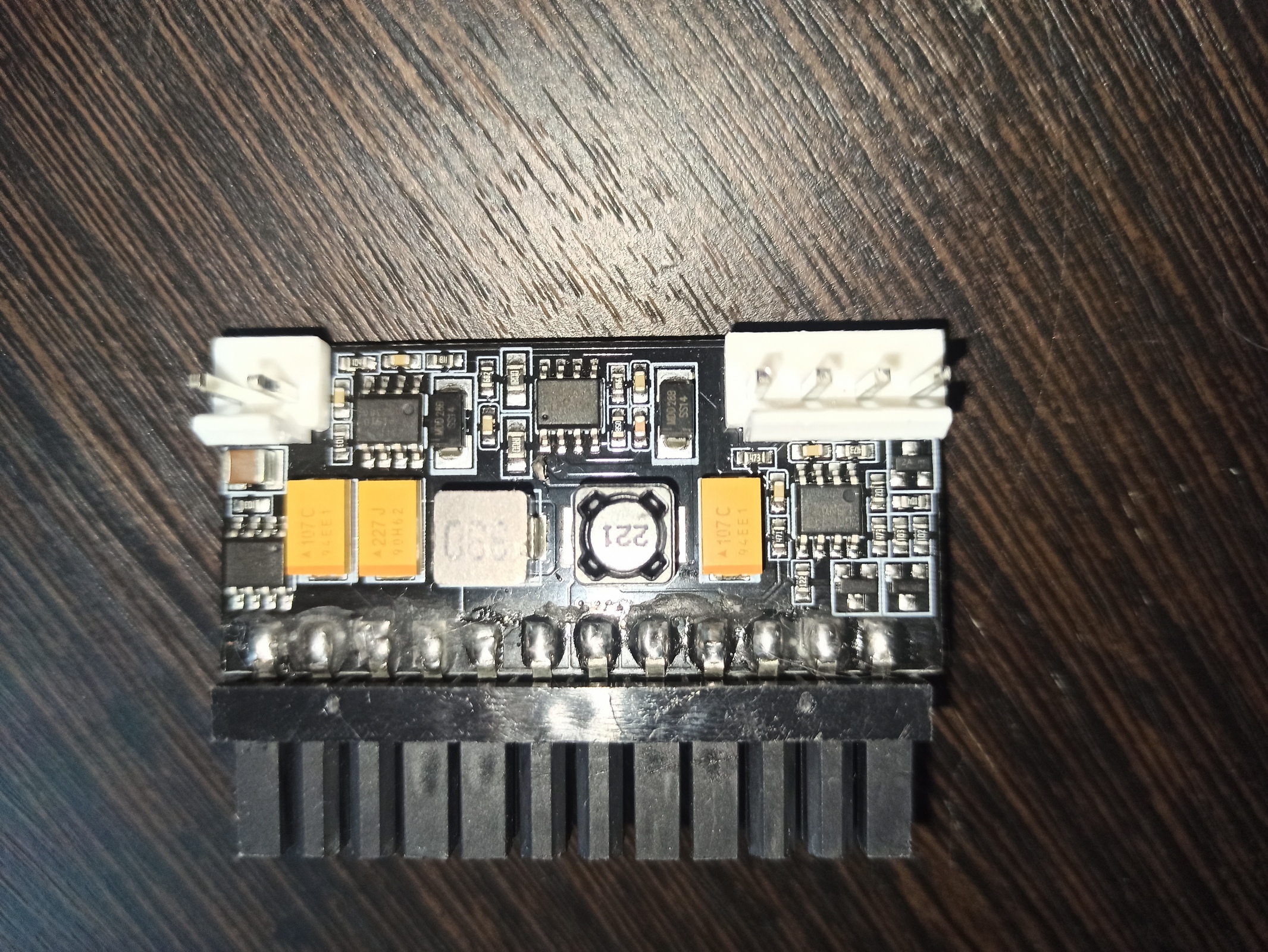

Пришел мне с али комплект с 150w picoPSU в комплекте с 10А 12 В AС/DC и мелким корпусом.
Перед включением в маку, естественно, протестировал на столе с помощью проволочки и мультиметра, вроде все было ок. Напряжения чуть завышенные, но не чрезмерно.

Проблема в том, что мамка стартовать отказалась, при попытке стартовать - чуть дергается вентилятор процессорного кулера и все.
На столе замыкаю 15 и 16, вроде большая часть напряжений есть. Нету только -5В между 20 и 24 пином, но это опциональное напряжение и для ATX 2 - его частенько не разводят. При замкнутых 15-16 на 8 пине появляется +5.2 (PG). Дежурка есть (9 пин, 5.1 в).
Проверил все напряжения.
Входное: 12.4. Дежурка 5.08, по дежурке проверил все GND - норма.
При запуске (замкнул контакты 15 и 16):
+5 = 5.2, дежурка (9 пин) 5.1, +12 = 12.44, +3.3 = 3.39, PowerGood (8 пин) = 5.2.
Конфиг: R5 4650G + ASROCK A520M-ITX/ac + 16Gb одной планкой. Ничего лишнего не воткнуто, с другим БП - запуск нормальный.

Есть идеи куда копать?
ЗЫ: осцилографа нема, только мультик.

Скорее всего он слабенький и не держи нагрузку, проверьте на менее жрущем компе или чем нагрузите его.

Железо там слабенькое, а ведь комп даже не стартует. Проверил AC/DC адаптер с помощью мультиметра и автомобильной лампы, нагрузку в 5 ампер - вполне себе держит.
+12 линия в этом PSU должна идти с БП практически напрямую, через один силовой ключ.

Тогда ваш переходник проблемный.
