Master2007,
я так понял, вопрос был не про распределение линий, а про нагрузку на кабели.

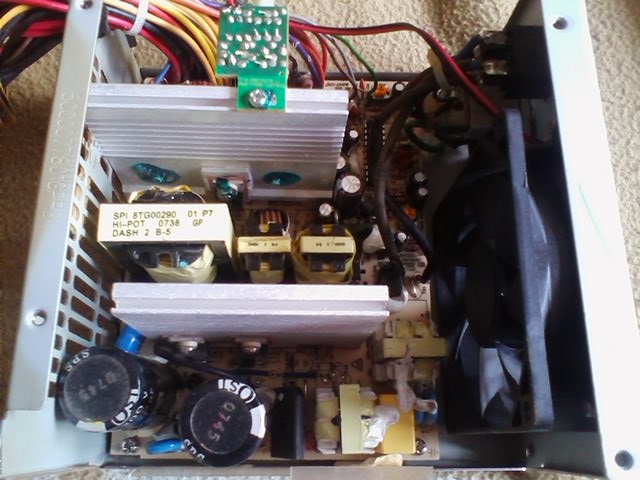

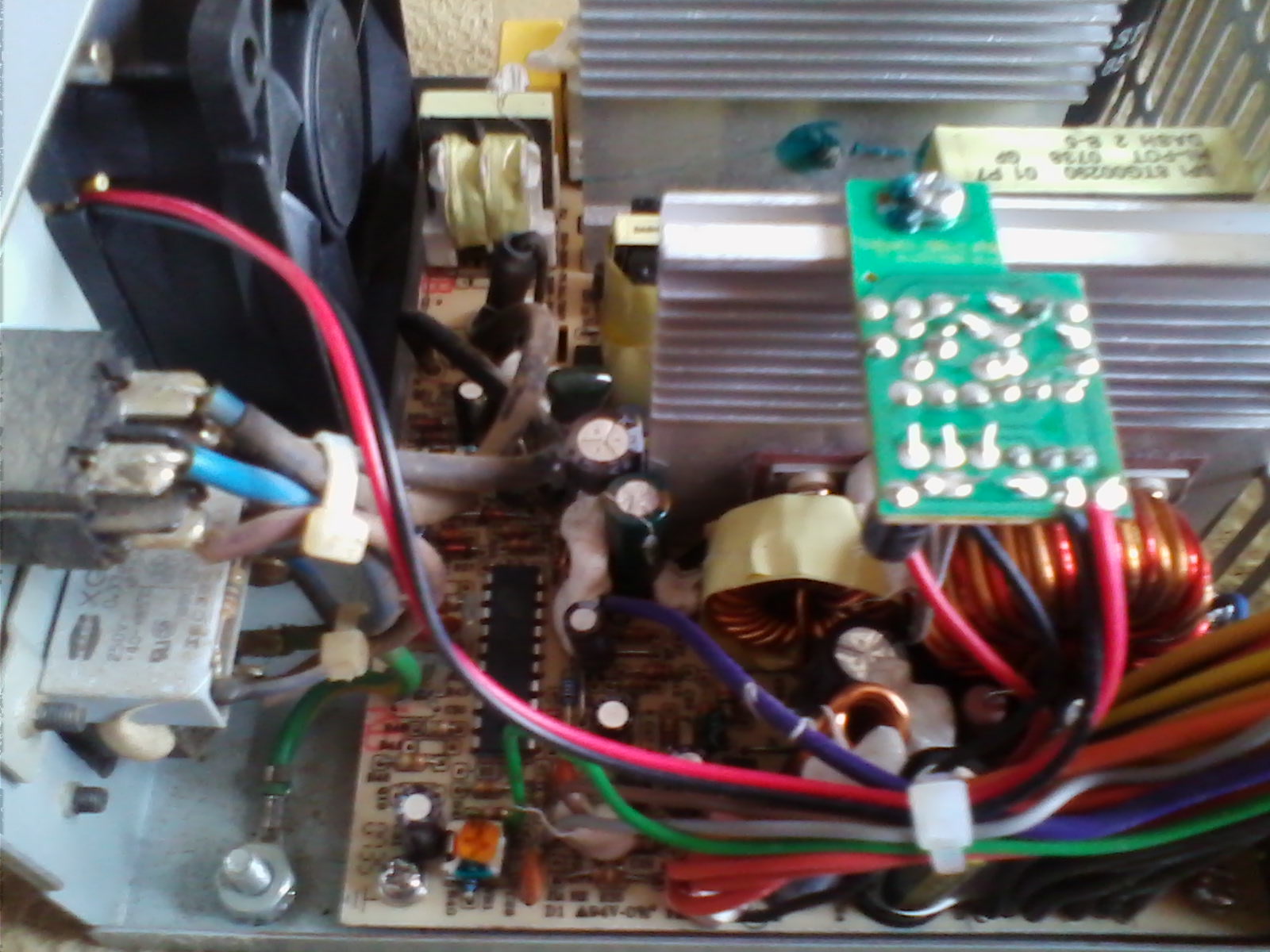

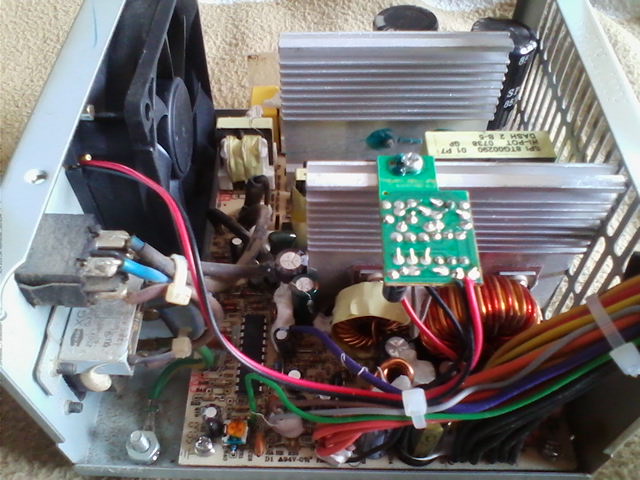

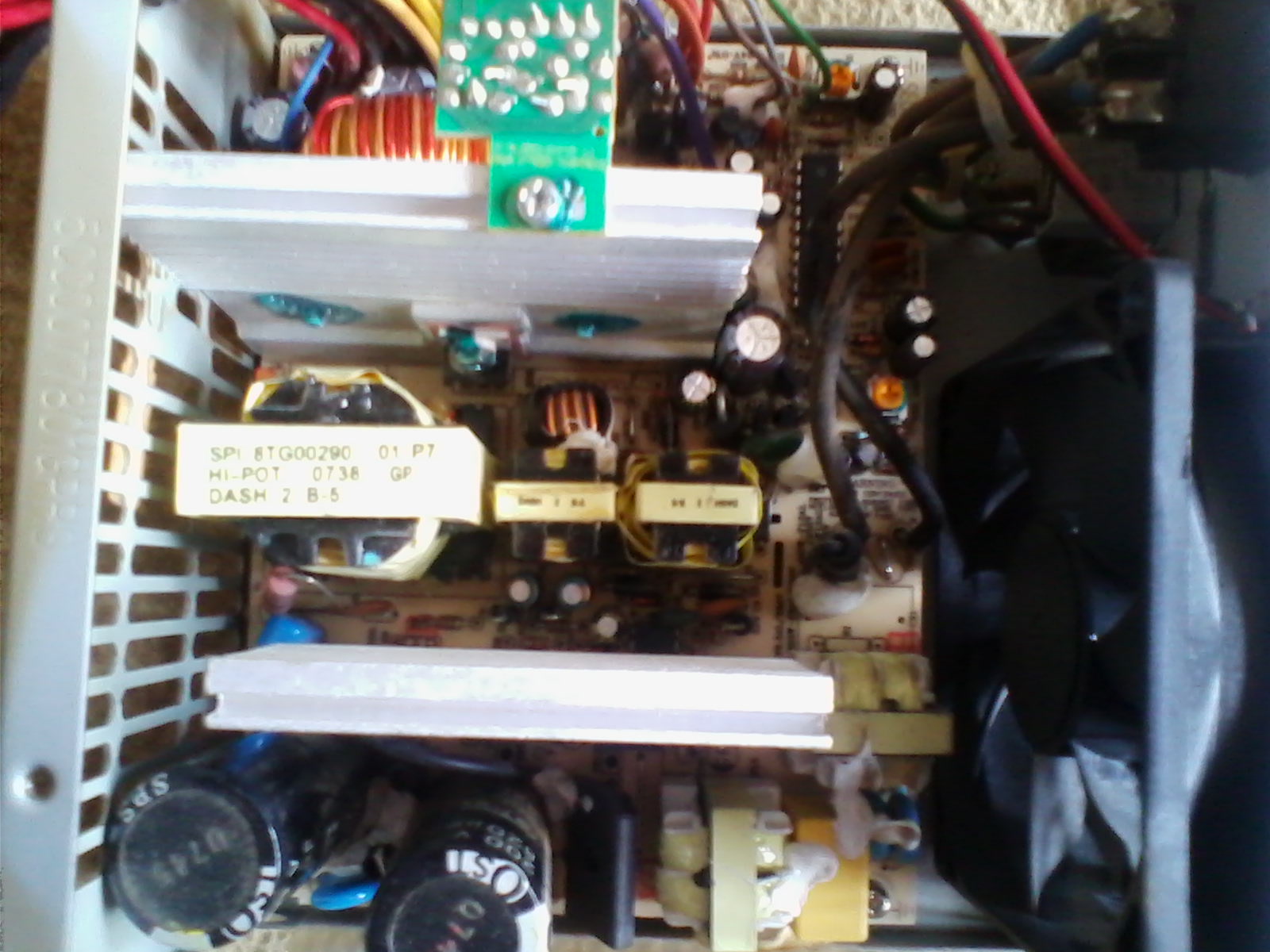

Не могу определить по внутренностям что за блок пере до мной. Есть версии? Блок от FSP Group и весьма старенький
Извиняюсь за качество, но под рукой ничего нормального не оказалось

А что такое DC-DC преобразователь, что он даёт, чтобы за него доплачивать?

AC - alternating current, переменный ток. DC - direct current, постоянный ток.
AC-AC преобразователь называется "трансформатор", может быть повышающим и понижающим, при этом передает энергию почти без потерь (почти всегда КПД > 90%).
DC-DC преобразователь - это такой же "трансформатор" для постоянного тока (разумеется, с другим принципом работы).
В БП DC-DC преобразователи (2 штуки) формируют напряжения 3.3В и 5В из единственной стабилизируемой линии 12В. Такая топология дает наилучшие результаты по стабилизации напряжений. Есть у нее и недостатки (например, более позднее, по сравнению со схемой стабилизации всех напряжений магнитными усилителями, появление сигнала на 3.3В и 5В после включения БП - но если время выхода сигнала укладывается в нормы стандарта, ничего плохого нет).
VRM на материнских платах и видеокартах - это тоже набор DC-DC преобразователей, которые создают из 12В напряжения типа Vcore, Vdimm, Vgpu и т.д.
Сам БП в целом можно назвать AC-DC преобразователем (выпрямителем).
С DC-AC преобразователями, думаю, все тоже знакомы (например, автомобильные инверторы, дающие 220V AC от бортовой сети 12V DC).

Master2007 спасибо.

Стоит в профильной системе БП chieftec ctb650. Начал ловить зависания комп...свелось все к тому, что на стороннем БП система стабильна. На своем БП есть зависания, хотя просадок под нагрузкой (по мультиметру) по 12, 5 и 3.3 нет. Подключаю видеокарту и проц по очереди от другого БП (система работает на своем блоке) и все стабильно. Мониторил по каждой линии БП напряжения в процессе тестирования и просадок никаких не обнаружил. С Aerocool VX-500 все работает без проблем. Думал может из за APFC конфликт с ИБП, но раньше небыло проблем, да и подключал мимо ИБП....тоже виснет. Не знаю что и думать.

selebinity
APFC здесь точно ни при чем, он влияет только в процессе переключения на батареи.
А вот вспухшие конденсаторы в БП могут быть запросто. Лучше проверить.

Master2007
Вспухших нету....может пересохли просто, но визуально все гуд. С плохими конденсаторами проседало бы, или задирало напруги. Осцылографа нету у меня, да и гемор это. Но кроме варианта крадковременых просадок, которые не фиксирует мультиметр не вижу.

Нет. Плохие конденсаторы не влияют на просадки, но плохо фильтруют пульсации.

Master2007
Ну если менять, то все по выходу. Визуально все красиво выглядит. Замечал зависания без нагрузки и тестов. Вроде и блок приличный и запас по мощности.

selebinity,
вообще проседание одной из линий не должно приводить к зависаниям.
А вот пропадание сигнала PG (Power_Good, серый провод) именно к зависаниям и приводит.
Видимо у БП какой-то косячок имеется, раз с другим БП всё ок.
Стоит ещё проверить этот БП с другой мат платой, может быть, проблема не проявится.

TyPuCToZ
Power_Good по мультиметру не пропадает. 5.14 без нагрузки и 5.13-5.14 под стресс тестом. Завтра разберу БП и детальнее все изучу.

Еще добавлю, что если вешаю видеокарту или процессор на другой блок, то все стабильно, а там только 12в линии. Отделял только жесткие диски, всеравно зависало. Тупо поменяю конденсаторы на 12в линии и посмотрю.

Визуально все в порядке внутри БП и емкости конденсаторов тоже в норме (выпаивал и проверял), правда у входного конденсатора 400в 330мкФ емкость 295, но не думаю, что это делает погоду. Завтра буду пробовать БП на другой системе.

всем привет
неудачный какой-то день у меня сегодня

у меня система следующей конфигурации: msi mpower z77 + i5-3570k + TT 750W (серию не помню, блоку уже лет 5), 1 ssd и 2 hdd
вопрос изначально был в разгоне, 4.6 система держит при напряжении 1.34-1.345, казалось бы задрав напругу к 1.37-1.38 можно будет взять и 4.7

взял у товарища новенький Corsair CS750 M
сегодня поставил его в системник, родными, т.е. из коробки, подлючил все разъемы питания на материнке и видяху
hdd подлючил кабелем что был проложен в системнике от TT
с первого нажатия кнопки питания комп не завелся, хотя на материнку питание было (видел по лампочкам), .... нажал кнопку второй раз
итог - щелчок и запах горелого
разбираю, ставлю свой БП обратно, кнопка питания - запуск - система не видит бут разделов
захожу в биос, видится только один ssd (загрузчик был на обычном hdd)
итогом разбирательств стало - 1 hdd стучит головой, 1 hdd воняет паленым

вопрос: как так !?
неужто разводка кабелей питания у corsair и TT разные ?
или у меня сегодня просто неудачный день ?

С вероятностью 99.9% это так. Запросто на месте 5В могло оказаться 12В, из-за чего погорела электроника.
Там мало того, что бренды разные - OEM-производители тоже разные. А стандартов по распиновке модульных разъемов у БП не существует. Явно не стоило использовать чужие кабели.

Master2007
(((
понял, спасибо
в следующий раз буду знать
жалко даже не винты, а инфу с них

slaj,
да, дорогой опыт...
Распиновка отличается даже у разных моделей БП одного вендора и одного ОЕМ производителя.
А кабели от одного БП использовать с другим можно только после того, как убедился, что распиновка точно совпадает.
У CS750M кабели одноцветные, визуально проследить сложно, проще мультиметром проверять.

slaj
Если найти живые платы с электроникой от таких же моделей винтов, то есть шанс, что после перестановки плат на Ваши винты информацию можно будет считать.
