Прилепленное (важное) сообщение

Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Agony26 писал(а):
на днях пойду к товарищу шить биос программатором,надеюсь проблема решится

Решится, куда ж она денется.
Только зачем заморачиваться с программатором?
Я так понял, серийный проц для прошивки есть? Тогда проще с помощью FPT прошить.
Посмотрел, у Gene в биосах есть микрокод для Q0 инженерников, но не последней версии, есть смысл его заодно обновить.
XopC писал(а):
на z270 пока ничего не работает? Конкретно на MSI Z270-A PRO

Нет.
Учитывая, как оно "работает" на z170-a pro, для инженерников такую мать вообще не вижу смысла даже рассматривать.
Gavroche писал(а):
Хочу немного предостеречь решившихся на скальпирование процессора.

Тысячу раз уже повторял: скальпирование современных процов лезвием - очень опасная операция при отсутствии опыта.
Тиски в разы безопаснее. Ну и делидер напечатать можно за копейки.
Так же не могу не упомянуть скромно, что можно доверить эту операцию людям с опытом.
Gavroche писал(а):
можно ли восстановить перерезанные дорожки на текстолите 4-5 штук с разрывом примерно 0.5 мм

Надо искать спеца с очень прямыми руками.
Но стоимость работы с гарантированны результатом может быть сравнима с ценой ещё одного инженерника.




Junior
Статус: Не в сети
Регистрация: 02.10.2016
TyPuCToZ писал(а):
Только зачем заморачиваться с программатором?
Я так понял, серийный проц для прошивки есть? Тогда проще с помощью FPT прошить.

Не факт. В теме были отзывы что 3007 не понижается даже через FPT.
Инженерные версии Intel® Skylake и всё, что с ними связано! #14353923

_________________
L501C332




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
artemla,
В одну Z170-A прошил 3301, поверх него FPT не может прошить 2202.
Значит действительно нужен программатор.




Member
Статус: Не в сети
Регистрация: 15.11.2016
Откуда: Калининград
Фото: 0

_________________
l501C679,MAXIMUS VIII HERO(биос 2202),Kingston HX421C14FB2/8,zalman cnps14x,БП cft 650 14cs. ssd intel 330 120gb,wd 1tb green.
GTX1070


Последний раз редактировалось NORD3990 23.02.2017 16:45, всего редактировалось 9 раз(а).



Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Биос для Asrock pro4s c обновленными микрокодами А0 и Q0 - 18 и 2А соответственно:
Z17p4s_2.70
Вложение:
Z17p4s_2.70_new_mc.zip [7.48 МБ]
Скачиваний: 57

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 06.08.2007
Откуда: Оренбург
Народ, есть вопрос.
http://www.dns-shop.ru/product/eb90c3c4 ... drawForm=0
На такой матери будет возможен разгон или брать сразу на Z170?

Upd. Прочитал последние 30 страниц, ответ нашел.

_________________
.::Выбирая из двух зол меньшее, не забывай что выбираешь зло ::.




Junior
Статус: Не в сети
Регистрация: 23.02.2017
Добрый вечер уважаемые форумчане! С праздником всех защитников! Столкнулся с проблемой, которую банально можно было бы избежать прочитав изначально форум. Перейду к сути. Материнская плата MAXIMUS VIII HERO из коробки шла с версией биоса 1601, процессор G3900. Очень хотелось разогнать данный проц. Следуя видео https://www.youtube.com/watch?v=DuZ-D28-ons я прошил свой биос. Прошился удачно, всё как по видео. После перезагрузки система отказалась запускаться, не через безопасный режим, не через восстановление с установочного диска. При загрузке системы появлялся значок WIN 7 и всё, при этом выключалась клавиатура и мышь. Вобщем пытался полдня запустить систему, и после тщетных попыток было принято решение обновить биос и как вы уже догадались до версии 3201, самой свежей. Прошивался с флешки из под биоса. Комп ожил. Пробую через Flash Programming Tool откатить то старой версии пишет что файл не подходит. Товарищи подскажите что можно сделать. Читал про программатор - темный лес для меня, неужели всё потеряно?!




Member
Статус: Не в сети
Регистрация: 15.11.2016
Откуда: Калининград
Фото: 0
mr_froloff писал(а):
Добрый вечер уважаемые форумчане! С праздником всех защитников! Столкнулся с проблемой, которую банально можно было бы избежать прочитав изначально форум. Перейду к сути. Материнская плата MAXIMUS VIII HERO из коробки шла с версией биоса 1601, процессор G3900. Очень хотелось разогнать данный проц. Следуя видео https://www.youtube.com/watch?v=DuZ-D28-ons я прошил свой биос. Прошился удачно, всё как по видео. После перезагрузки система отказалась запускаться, не через безопасный режим, не через восстановление с установочного диска. При загрузке системы появлялся значок WIN 7 и всё, при этом выключалась клавиатура и мышь. Вобщем пытался полдня запустить систему, и после тщетных попыток было принято решение обновить биос и как вы уже догадались до версии 3201, самой свежей. Прошивался с флешки из под биоса. Комп ожил. Пробую через Flash Programming Tool откатить то старой версии пишет что файл не подходит. Товарищи подскажите что можно сделать. Читал про программатор - темный лес для меня, неужели всё потеряно?!

Залей биос 2202 на флешку и нажми кнопку на задней панели материнки USB BIOS Flashback

_________________
l501C679,MAXIMUS VIII HERO(биос 2202),Kingston HX421C14FB2/8,zalman cnps14x,БП cft 650 14cs. ssd intel 330 120gb,wd 1tb green.
GTX1070




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
Postarc писал(а):
Биос для Asrock pro4s c обновленными микрокодами А0 и Q0 - 18 и 2А соответственно:
Z17p4s_2.70
Вложение:
Z17p4s_2.70_new_mc.zip

Спасибо, комрад!!!
Завтра прошьюсь и отпишусь, как прошло!




Member
Статус: Не в сети
Регистрация: 09.10.2003
Откуда: с Земли
QH8F работают с внешней видяхой?




Junior
Статус: Не в сети
Регистрация: 21.02.2017
Небольшой апдейт к моему посту:
Цитата:
Имею на руках QHQG версии 501, мат.плату ASUS Z170-A, две планки по 8 гигов Corsair Vengeance 2400. Для начала купил простенький кулер от CoolerMaster, т.к. разгонять пока не планировал. Все работало замечательно на стоковом биосе, ничего не делал, никого не гнал, работало как часы. Недавно вот обзавелся башенным кулером Gelid, решил поменять (как говорится "лучшее - враг хорошего"). Поставил кулер, хорошо хоть снимать разбирать до основания не пришлось, на корпусе вырез был сзади как раз под бэкплейт. Не завелся. Понервничал немного, потом потыкал планки туда-сюда - заработал. Выдохнул. Потом обратил внимание, что комп не как то странно стал уходить в "спящий режим": выключится, при этом слышу что процессорный кулер еще вертится, потом он выключается (кулер), но комп после этого выходит из спячки. Со второго раза засыпает. Решил поковырять биос, и тут самое интересное. Случайно заметил что система видит только 8 гигов. Опять начал борьбу с планками: менял местами, менял их на матери в разные слоты, в итоге планки оказались рабочими, по одной если оставлять система работает, а вот в двуканальном режиме ни в какую. В слоты рядом не ставил, т.к. футбол идет, хочется посмотреть). Когда две планки стоят, то в основном сначала горит индикатор на матери что проблема с памятью, потом гаснет, огонек загорается возле CPU и потом комп уходит на перезагрузку.

Снял проц. Гнутых ног на матери не обнаружил (смотрел тщательно). Контактные площадки на самом проце тоже протер. Собрал все по новой - та же песня. Более детальное изучение показало, что работают только два слота (DIMM_A1 и DIMM_A2). В слотах B не работает ничего. Пока воткнул память в эти два рабочих слота, определяются как 16 гигов, но естественно без двухканального режима.
При первой загрузке после установки памяти выскакивает сообщение "Overcloking falled! Please enter Setup to re-configure your system" Press F1. Хотя, повторюсь, никакого разгона и изменений в биос не вносил. Захожу в биос, ничего не меняя выхожу - все включается и работает. Что то с материнкой?
Спасибо за советы.




Junior
Статус: Не в сети
Регистрация: 23.02.2017
Залей биос 2202 на флешку и нажми кнопку на задней панели материнки USB BIOS Flashback
[/quote]
Залил биос 2202, предварительно распаковал, переименовал файл в М8Н.САР. Выключил комп, вставил флешку, жму кнопку 2-3 секунды начинает моргать, потом просто горит и ... всё, так полчаса, в книжке что была с материнкой написано что должен перестать светится как обновится, процесс обновления из под биоса на 3201 занял чуть больше 3 минут.. Какие нибудь еще мысли есть в решении этой задачи?! =(




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
REAlist,
чтобы понять, кто виновен (мать или проц), надо проверить либо проц на другой мат.плате, либо на этой мат.плате другой проц.

mr_froloff,
после прошивки биоса 3ххх микросхема залочивается, похоже, спасёт только программатор.
PNC писал(а):
QH8F работают с внешней видяхой?

Вроде примеров неработоспособности PCI-E в теме ещё не было ни одного.




Junior
Статус: Не в сети
Регистрация: 21.02.2017
Удивительное рядом - поставил старый кулер и все заработало, в т.ч. и двухканалка и слоты B. Получается, башня давит на крышку процессора и кривит ноги или как это вообще понимать?)




Member
Статус: Не в сети
Регистрация: 25.09.2006
Bender163 писал(а):
100 градусов по ядрам это из за биоса,

ну я так и написал,значит правильно предположил :-)

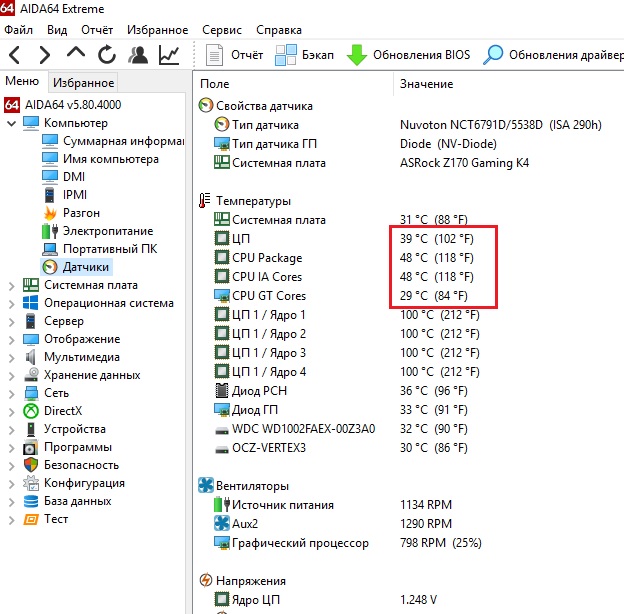

так а все же, на температуры которые выделил красным на скрине ниже, я могу ориентироваться как на температуру ЦП?
Вложение:
1.jpg [ 131.31 КБ | Просмотров: 1422 ]

Bender163 писал(а):
у тебя скорей всего и AVX и AVX2 инструкции отрубились , но по сути они и не так важны для повседневного использования)

тоже так думаю т.к даже не знаю для чего они как проверить их наличие,значит мне это не надо :writer:

Bender163 писал(а):
Скачай Intel(R) Extreme Tuning Utility и прогони тест стабильности, эта прога не так нагружает как ЛинХ!!!

как вариант можно, но опять таки, если вторые сутки не словил ни единого бага при активном повседневном юзании то, думаю в тесты играть не скоро появится желание :-)

еще хотел спросить, то что в разгоне частота ЦП всегда будет на макс это норм(немного жаль что ЦП даже в простое трудится с частотой под 4000)? это из за отключения энергосберегающих технологий? :crazy:




Junior
Статус: Не в сети
Регистрация: 20.02.2017
REAlist писал(а):
Удивительное рядом - поставил старый кулер и все заработало, в т.ч. и двухканалка и слоты B.

Действительно интересная ситуация. Натыкался на отзывы (да и в этой теме вроде у кого-то еще было), что не работает двухканальный режим на инженерниках. Боялся попасть на такой процессор.
Возможно на некоторых экземплярах точно так же из-за прижима и не работает двухканальный режим.




Member
Статус: Не в сети
Регистрация: 27.07.2004
Откуда: Москва
REAlist писал(а):
Удивительное рядом - поставил старый кулер и все заработало, в т.ч. и двухканалка и слоты B. Получается, башня давит на крышку процессора и кривит ноги или как это вообще понимать?)

У меня здоровый, тяжеленный IH-Thor с бэкплейтом и нет никаких проблем. Может быть новый куллер был криво установлен? Таже пластина-бэкплейт замыкала контакты с обратной стороны М/П?

_________________
Иногда шаг вперёд - это результат пинка в зад...
===============================




Junior
Статус: Не в сети
Регистрация: 21.02.2017
Drake@ писал(а):
У меня здоровый, тяжеленный IH-Thor с бэкплейтом и нет никаких проблем. Может быть новый куллер был криво установлен? Таже пластина-бэкплейт замыкала контакты с обратной стороны М/П?

Я уже не знаю в чем причина. На пластине есть некие смягчающие прокладки, не думаю что может что-то давить или замыкать. К тому же, у старого кулера тоже бэкплейт есть. Потом еще оказалось, что третий от проца слот (DIMM_B1) даже в одноканале не работает. А если добавить еще планку в B2 (четвертый по счету), то все ок - 16 гигов в наличии - WTF??. А двухканал в A1+B1 так же не работает, поэтому использую A2 и B2. Самый прикол это почему эти же слоты отказываются работать при смене кулера. Другого процессора чтобы проверить на ошибки нет. "Старый кулер" это CoolerMaster DP6 - более чем хватает для стока. Новый- GELID Snow Storm. В общем, поковыряюсь еще, буду держать в курсе, если кому интересно) Спасибо за участие и помощь.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
dummc Биос Asrock Extrime4 1.80 с обновленными микрокодами на 18 и 2а для A0 и Q0:
Z17ex4_1.80
Вложение:
Z17ex4_1.80+mc.zip [7.74 МБ]
Скачиваний: 60

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 21.12.2016
PNC у меня на asus z-170a работает, и у комрада RabbitRu на гиге вроде тоже.
