В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 15.10.2004
REAlist А пробовал не затягивать новый кулер...то есть комп положить и лишь чуть-чуть подтянуть? Вообще похоже что сильно затягиваешь а у кулера нет стопоров ограничивающих силу прижима. Для скайлейков некоторые производители выпускали новые крепления именно поэтому (тонкий текстолит и процы гнутся если юзеры затягивали "от души"). Модель "сноушторм" не новая и для него не заявлена поддержка s1151 и хотя это формальность учитывая что сокеты обратно совместимы с СО друг-друга, но возможно что производитель этот момент с усилием прижима не учел касаемо скайлейка. Хотя в большинстве случаев проблем нет, но этот вариант возможен в принципе. То что там что-то замыкает вероятность мала, бекплейт там по всей своей площади нормально удалена от платы и только в местах фиксации контактирует. Но проверить конечно тоже не помешает.




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
REAlist писал(а):
или как это вообще понимать?)

Если гнутых ног нет, то скорее всего просто надо нормально очистить контактные площадки на проце.
REAlist писал(а):
Потом еще оказалось, что третий от проца слот (DIMM_B1) даже в одноканале не работает.

А что об этом говорит руководство к мат.плате?
Обычно в нём указан порядок инициализации слотов. У Асусов как раз B2->A2->B1->A1.
На многих платах если ставить только 1 планку, то 2 или 3 слота тоже "не будут работать".
Вот если ставить 4 планки и один из слотов не работает - тогда да, это проблема.




Member
Статус: Не в сети
Регистрация: 19.03.2004
Откуда: Томск
Фото: 1
REAlist писал(а):
Я уже не знаю в чем причина. На пластине есть некие смягчающие прокладки, не думаю что может что-то давить или замыкать

мне на асус z170а пришлось ноги у кондеров срезать\укорачивать ибо так торчали, что даже через прокладку боялся кз на бэкплейт




Junior
Статус: Не в сети
Регистрация: 23.02.2017
mr_froloff,
после прошивки биоса 3ххх микросхема залочивается, похоже, спасёт только программатор.
Добрый день! Поясните кто нибудь, почему винда не грузилась через модифицированый биос? Заставка WIN 7 и всё.. при этом отключается мышь и клавиатура. Правда заметил, после установки последнего биоса, при загрузке на заставке также отключается мышь и клавиатура, но на секунду, потом включаются и система загружается, подскажите в настройках биоса что то нужно менять после установки модифицированного биоса?! Завтра понесу прошивать биос на программаторе, какую версию залить чтобы уж наверняка всё заработало?? Мать MAXIMUS VIII HERO. Спасибо всем кто откликается на мою борьбу с этой задачей.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
mr_froloff После прошивки модифицированного микрокодами биос, имеющего поддержку инженерных процессоров, нужно всего лишь сбросить настройки к умолчанию. Система должна загрузиться. Менять что то нужно только для разгона процессора. А какие параметры менять, уже сто раз писалось на форуме.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 10.02.2017
Наконец починил 2-канальный режим, дело было как обычно в погнутых ногах, хотя был уверен, что ставил проц предельно аккуратно и ничего не погнул
В итоге, полностью доволен своей дешманской конфигурацией из z170 HD3 DDR3 под F5 и QH8G
Чуть спустил частоту до 3,5 ГГц во имя стабильности, и заметил очень странную особенность - при включении в настройках питания винды опции понижения множителя при низкой нагрузке, даже при отключенных сберегайках он продолжает понижать множитель.

_________________
i7 QH8G + Gigabyte z170-HD3 DDR3 v.F5 + Sapphire 7770 + Samsung EVO840 SSD




Member
Статус: Не в сети
Регистрация: 15.11.2016
Откуда: Калининград
Фото: 0
mr_froloff писал(а):
какую версию залить чтобы уж наверняка всё заработало

Вообще где то слышал что скайлейки плохо дружат с 7 виндой,а полная поддержка раскрывается в windows 10,имхо. А,так заливай биос 2202 с сайта,или модифицированный что лежит в шапке. Разницы не увидел,плата гонит очень хорошо и проблем никаких не встречал. 24х160х22, 1,2vcore llk5 вторички можно не трогать не завышает сильно.
https://yadi.sk/d/aWxWYQsE392o3S

Память на 2800 ставил вторичные напруги по желанию. Я убрал)

_________________
l501C679,MAXIMUS VIII HERO(биос 2202),Kingston HX421C14FB2/8,zalman cnps14x,БП cft 650 14cs. ssd intel 330 120gb,wd 1tb green.
GTX1070




Junior
Статус: Не в сети
Регистрация: 23.01.2017
Фото: 3
Postarc писал(а):
dummc Биос Asrock Extrime4 1.80 с обновленными микрокодами на 18 и 2а для A0 и Q0:
Z17ex4_1.80
Вложение:
Z17ex4_1.80+mc.zip

отдельная благодарочка! тс предлагаю в шапку темы добавить сие

_________________
QHQG ES+ASRock Z170 Extreme 4+MSI GeForce RTX 2060 Super+G.Skill Ripjaws 2x8GB DDR4 2133




Member
Статус: Не в сети
Регистрация: 21.10.2009
NORD3990 писал(а):
А,так заливай биос 2202 с сайта

с этого на модифицированный не прошиться, девятнадцатый заливать нужно
mr_froloff писал(а):
что то нужно менять после установки модифицированного биоса?

на страничке с модбиосом слева написано что нужно менять




Member
Статус: Не в сети
Регистрация: 13.10.2006
Откуда: Сургут
radeon29

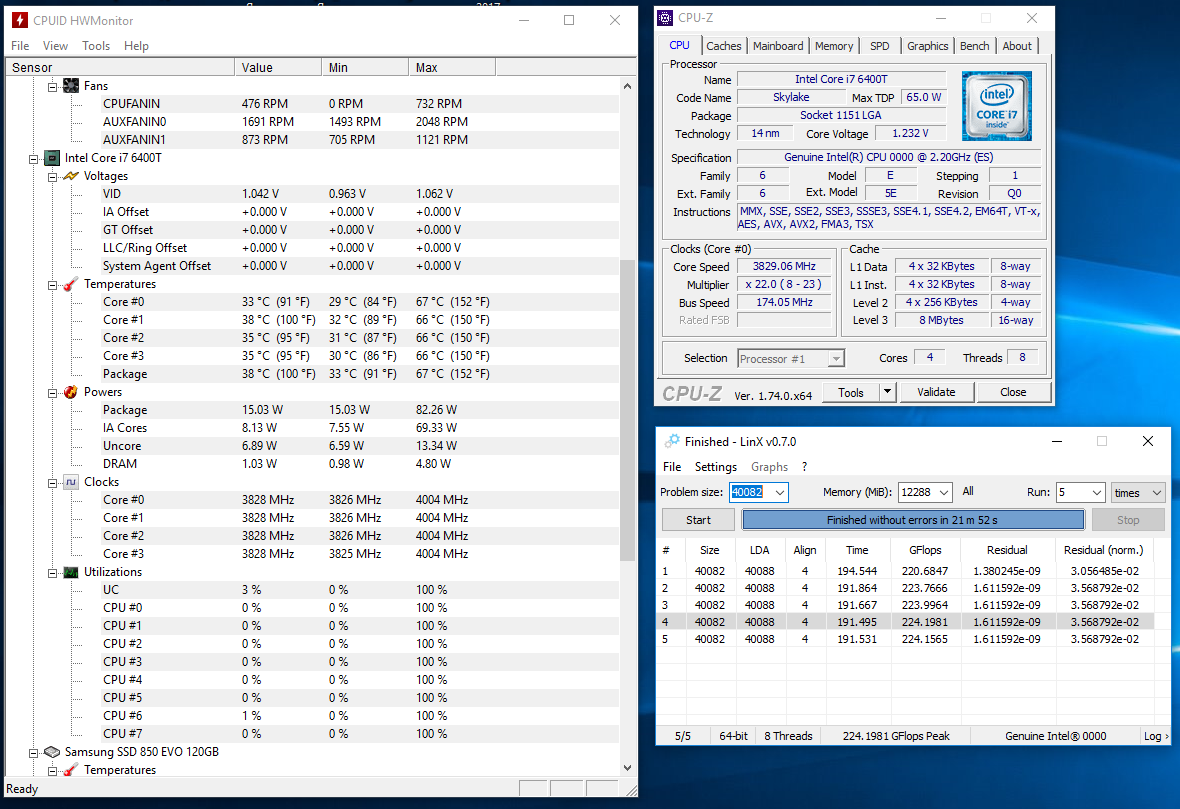

Казалось бы все хорошо. Но нет, стабильности 100% нет. Может повиснуть на при просмотре видео или проигрывании музыи или просто в течении дня.
Игры не показатель.
Возможно просит большее напряжение проц, а может и в другом чем-то дело.


Вложения:
4ghz.PNG [ 194.21 КБ | Просмотров: 1471 ]

_________________
COD4: SurOv


Member
Статус: Не в сети
Регистрация: 30.12.2007
Откуда: Moscow
Postarc писал(а):
dummc Биос Asrock Extrime4 1.80 с обновленными микрокодами на 18 и 2а для A0 и Q0:

А от этого отличается?
Инженерные версии Intel® Skylake и всё, что с ними связано! #14485959




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
RinPlus, от второстепенных напруг многое зависит. Когда экспериментировал с QH8G, было замечено, что даже при полной стабильности в тестах комп может просто зависнуть или не загрузиться, если CPU VCCIO и PCH выставить ниже стабильных. У меня это на разных платах 1.10v-1.15v и 1.10v соответственно. А недостаточный System Agent Voltage, связанный с памятью, в тестах обнаруживается почти мгновенно ошибками в LinX - поэтому SA можно не трогать. Также разгонный потенциал кэша проца может быть значительно ниже потенциала ядер. Поэтому множитель кэша опускают на 2-4 единицы ниже множителя ядер. Ещё зависит от уровней калибровки VRM - из-за сильной просадки может зависать, поэтому на Асусах ставят 5 (чаще) или 6 уровень.
-
LinX хорошо тестит, когда запускается на весь объём памяти. Если переразгон небольшой, то он обнаружится на 2-3 проходе. Чем меньше памяти выставлено в тесте, тем ниже его эффективность. Небольшой объём ставят на высоких напряжениях, чтобы не перегреть, потому что это лучше, чем ничего.

_________________
Смерть искренности в упрёке.


Последний раз редактировалось Drugok001(new) 24.02.2017 16:45, всего редактировалось 3 раз(а).



Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
arrowthefirst Что бы множитель не сбрасывался, нужно выключить EIST (Enhanced Intel Speedstep Technology)

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
Postarc писал(а):
arrowthefirst Что бы множитель не сбрасывался, нужно выключить EIST (Enhanced Intel Speedstep Technology)

Добрый вечер. Залил сегодня модифицированный биос. Стартапов Без проблем. Еще раз спасибо!
Пробовал разогнать. Установил шину 165, винда загрузилась, но множитель стал 8-14, шина 165. Откатил пока на стабильные 141.
Кто-нибудь сталкивался? Как лечится?




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Паха Не, не EIST относится к автоматическому уменьшению множителя без нагрузки. Не ваш случай. С азроком тут говорили что то про максимальный TPD, увеличивать в биос его нужно. Видимо в этом варианте биоса не выставляется множитель. Может быть имеет смысл прошить другой биос Z17P4S_2.40_M_ES-HWTIPS_v3.zip? Кроме модификации микрокодов никаким дополнительным манипуляциям биос не подвергался и работать должен так же, как и оригинал.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 13.10.2006
Откуда: Сургут

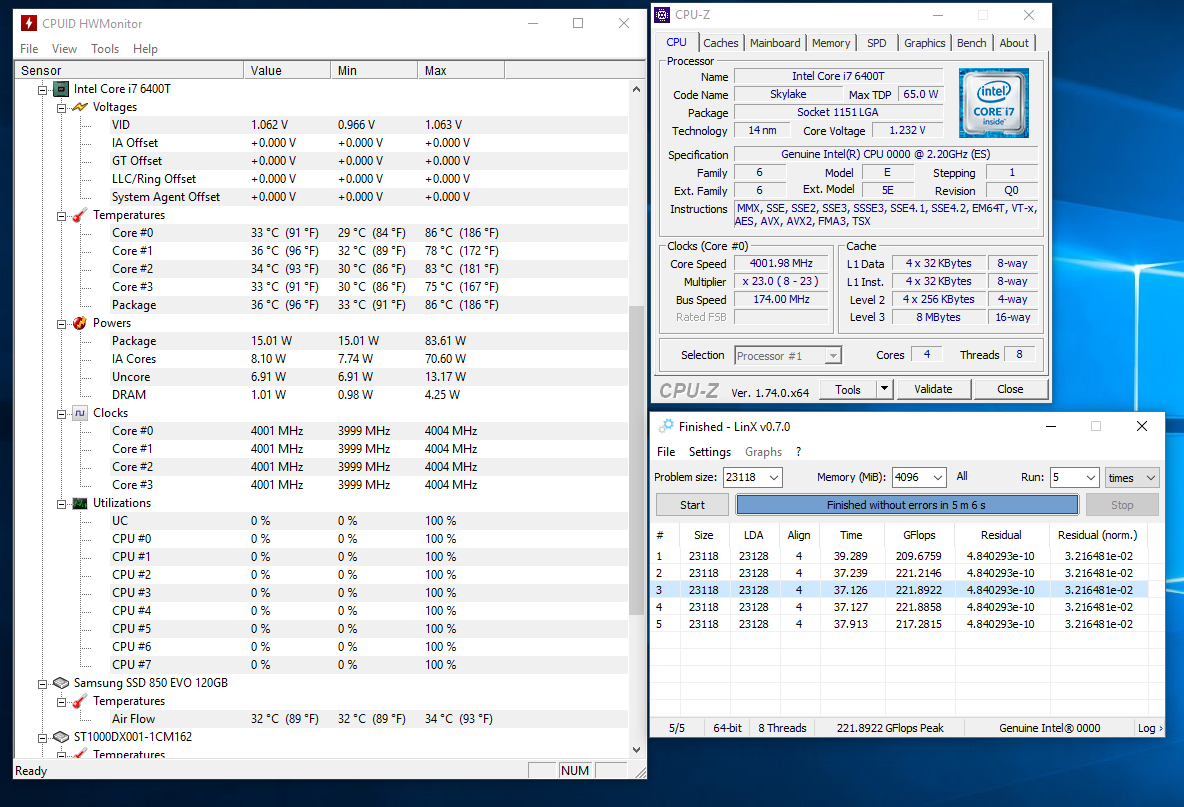

Drugok001(new) Настройки по питанию у меня как у Незваного гостя.
Единственное проц 1.25v (CPU-Z всегда кажет 1.23, в нагрузке и без). Частота в нагрузке на всех ядрах 4Ghz. Без нагрузки 3800
Увеличил напругу PCH до 1.1v и на всякий случай на память 1.23в (Частота увеличилась до 2320 с базовой 2133 при тех же таймингах). Прогнал LinX на большой задаче. С прошлого тестирования сделан скальп.


Вложения:
4ghz.PNG [ 195.4 КБ | Просмотров: 1375 ]

_________________
COD4: SurOv


Junior
Статус: Не в сети
Регистрация: 25.01.2017
peregib писал(а):
с этого на модифицированный не прошиться, девятнадцатый заливать нужно

Брал с 2202,прошился на мод без проблем.




Member
Статус: Не в сети
Регистрация: 21.10.2009
tverskoy писал(а):
прошился на мод без проблем

ну как без проблем, fpt кому то неудобство а кому то проблема, я имел ввиду встроенную асусовскую утилиту




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Паха, корейский биос 2.40 для Asrock pro4s с обновленными до версий 18 и 2А микрокодами:
Z17p4s_2.40
Вложение:
Z17p4s_2.40+mc.zip [7.48 МБ]
Скачиваний: 56

Может тут будет можно множитель выставить? В этом биосе так же никаких дополнительных модификаций, кроме замены устаревших микрокодов на новые не производилось.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Postarc,
ты вроде уже много биосов выкладывал, может тебе надо их либо мне переслать и я их выложу в этот пост:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
либо выложи сам, объедини ссылки в один пост, а я на него сошлюсь?
peregib писал(а):
ну как без проблем, fpt кому то неудобство а кому то проблема, я имел ввиду встроенную асусовскую утилиту

Так это не к нам, это к психиатру.
Асусовская утилита модифицированные биосы не жрёт.
И в теме была пара случаев, когда прошивка модифицированного CAP приводила к вынужденному поиску программатора.
RinPlus писал(а):
Прогнал LinX на большой задаче.

Расхождение значений в столбцах Residual обычно говорит о нестабильности,
если так оставить, бсоды гарантированы.
Кстати, какой смысл гнать с множителем 23 вместо 24?
Паха писал(а):
Пробовал разогнать. Установил шину 165, винда загрузилась, но множитель стал 8-14, шина 165. Откатил пока на стабильные 141.
Кто-нибудь сталкивался? Как лечится?

Ограничения по току и мощности поднять надо.


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16610 • Страница 508 из 831<  1 ... 505  506  507  508  509  510  511 ... 831  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: cibershot, Toxa-134 и гости: 8


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
