В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 21.10.2009
TyPuCToZ писал(а):
Так это не к нам, это к психиатру

это вообще к чему и о чём ?
TyPuCToZ писал(а):
А асусовская утилита модифицированные биосы не жрёт никак

на z170-a прошивал ей с 1902 на 0050, никто не подавился

Добавлено спустя 9 минут 24 секунды:
попробовал на z170pg прошить с 1904 на 1301, тут уже ez не хочет шить




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
peregib писал(а):
ну как без проблем, fpt кому то неудобство а кому то проблема, я имел ввиду встроенную асусовскую утилиту

Вообще никакой проблемы нет. Порядок действий:
1. Распаковываем утилиту на любой диск, для простоты желательно ближе к корню, например D:\fpt
2. Копируем туда же образ биоса, например bios.rom
3. Запускаем командную строку от имени администратора: Пуск-> Все программы-> Стандартные -> Командная строка.
Либо если в меню запуска нет пунктика "Запуск от имени администратора", перенести ярлык на рабочий стол и запустить оттуда.
4. В запустившемся черном окошке ввести pushd d:\fpt что бы попасть в каталог с fpt.
5. В зависимости от версии OC вбить FPTW64 -bios -f bios.rom либо FPTW -bios -f bios.rom.
Для простоты, можно набить текстовый файл в блокноте с командами и потом копировать их и вставлять в командную строку мышью.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 21.10.2009
Postarc писал(а):
Порядок действий

если это для меня, спасибо в курсе,
так к слову, а если системы ещё нет а биос обновить надо




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
Postarc писал(а):
Паха, корейский биос 2.40 для Asrock pro4s с обновленными до версий 18 и 2А микрокодами:
Может тут будет можно множитель выставить? В этом биосе так же никаких дополнительных модификаций, кроме замены устаревших микрокодов на новые не производилось.

Привет! Спасибо за труды! В биосе 2.7 тоже можно устанавливать множитель, однако, почему то скидывает до 8-14. Напряжение на процессор 1.376в ставил, в винда электропитание "высокопроизводительное" ставил, не хочет запускаться.




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Добавил 3 биоса для Asrock модифицированных Postarc в базу: Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

peregib писал(а):
на z170-a прошивал ей с 1902 на 0050, никто не подавился
попробовал на z170pg прошить с 1904 на 1301, тут уже ez не хочет шить

Что такое 0050?
Шил CAP или ROM? Модифицированные без подписи?
Паха писал(а):
однако, почему то скидывает до 8-14. Напряжение на процессор 1.376в ставил, в винда электропитание "высокопроизводительное" ставил, не хочет запускаться.

Решение всё то же:
"Ограничения по току и мощности поднять надо."
Или в биосе Pro4s настроек VRM нет?
Всё есть, смотрим стр. 49 книжки (стр.54 в PDF):
ftp://europe.asrock.com/Manual/Z170%20Pro4S.pdf




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Паха В биос есть параметры Core Current Limit и Turbo Boost Power Limit. Вероятно с ними нужно оперировать.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 15.10.2004
Postarc писал(а):
Вообще никакой проблемы нет.
Проблема в том что очень большое кол-во современных юзеров банально не умеют работать с командной строкой....в частности с командной строкой msdos, вообще не умеют. Хотя если уделить несколько минут и загуглить команды, то проблемы конечно же нет. Но гуглить тоже многие не умеют/не хотят :)
peregib писал(а):
так к слову, а если системы ещё нет а биос обновить надо
Ну так, загрузочная флэшка...либо с msdos либо с портативной виндой.




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
[quote="TyPuCToZ"]
Решение всё то же:
"Ограничения по току и мощности поднять надо."
Я извиняюсь, но если скрины биоса залью в альбом, поможете, подскажите какие напряжения можно и нужно изменить?




Member
Статус: Не в сети
Регистрация: 01.02.2015
Откуда: Москва

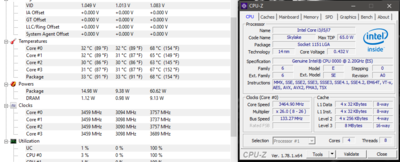

Играюсь со своим QH8F и заметил что hwinfo получает иногда какие-то дикие значения частот, хотя под тестами в чинабенче\линксе всё нормально - одно ядро 3450, все 3200. Турбо буст включён, кэш 20, обычный множитель 24. Материнка Gigabyte Z170-HD3 DDR3
странные частоты
Вложение:
Снимок экрана (446).png
Снимок экрана (446).png [ 75.07 КБ | Просмотров: 1341 ]




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Паха писал(а):
Я извиняюсь, но если скрины биоса залью в альбом, поможете, подскажите какие напряжения можно и нужно изменить?

При чём тут напряжения?
Мне уже начинает казаться, что это стёб.
Я же даже дал ссылку на мануал и указал номер страницы.
TyPuCToZ писал(а):
"Ограничения по току и мощности поднять надо."
Всё есть, смотрим стр. 49 книжки (стр.54 в PDF):
ftp://europe.asrock.com/Manual/Z170%20Pro4S.pdf

Эти 3 пункта точно влияют, их для проверки выставляем на максимум:
Long Duration Power Limit
Short Duration Power Limit
CPU Core Current Limit
Эти 2 скорее всего не влияют, но на всякий случай можно и их поднять:
System Agent Current Limit
GT Slice Current Limit




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Вот такие лимиты показывает аида с корейцем 2.8 для про4, при этом в биосе они установлены в авто. На официальных биосах в авто лимиты вроде сильно ниже.
25035




Member
Статус: Не в сети
Регистрация: 21.10.2009
TyPuCToZ писал(а):
Что такое 0050?
Шил CAP или ROM? Модифицированные без подписи?

0050 это биос z170a для разгона серийников, с чего собственно разговор и начался,
полагаю модифицирован он асусом поэтому и шьётся из биоса
KT писал(а):
Ну так, загрузочная флэшка...либо с msdos либо с портативной виндой

это да, но
peregib писал(а):
кому то неудобство а кому то проблема




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
Комрады, большая просьба, посмотрите у меня в альбоме настройки биоса может посоветуете, чего поправить?
Заранее признателен.




Member
Статус: Не в сети
Регистрация: 15.10.2004
Паха Если по поводу пауэрлимитов то те три опции котороые вам сказали задайте вручную, те что предельная мощность длительной и кратковременной нагрузки надо выставить любое недостижимое в реале значение, порядка 250-300W (оно в ваттах должно быть), ну и сохранение длительной нагрузки в секундах надо поставить максимальное значение. Максимальное значение можно увидеть если покрутить опцию с авто + или - на цифровой клавиатуре.




Member
Статус: Не в сети
Регистрация: 16.01.2017
Фото: 9
Паха, я бы еще вторички поднял бы.
PCH 1,05
VCCIO 1,1
VCC PLL 1,1
VCCSA (System Agent) 1,1
Int PLL 1,0

_________________
Asrock Z170 Extreme 4, i7 6400t QHQG L501 (с мятой крышкой)@3700 (все сберегайки вкл.), DDR4 Corsair Vengence LPX 2*8Gb@2400




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
Спасибо всем кто откликнулся. Буду пробовать.
По результату отпишусь!




Junior
Статус: Не в сети
Регистрация: 23.01.2017
Фото: 3
Любитель Мерло писал(а):
А от этого отличается?
Инженерные версии Intel® Skylake и всё, что с ними связано! #14485959

оличается,увы. в худшую сторону. чуть позже было выяснено, что он кривой и использовать не рекомендуется

Добавлено спустя 47 минут 57 секунд:
Nisa писал(а):
На экстрим 4 биос тоже виснет.

присоединяюсь виснет. при чем на разных камнях с различной периодичностью. про мышку само собой забыли. только клава

_________________
QHQG ES+ASRock Z170 Extreme 4+MSI GeForce RTX 2060 Super+G.Skill Ripjaws 2x8GB DDR4 2133




Member
Статус: Не в сети
Регистрация: 30.12.2007
Откуда: Moscow
dummc писал(а):
он кривой и использовать не рекомендуется

Ну вы ранее писали,что на QH8G не пошел.Не рекомендуется для него или для Q0 тоже?
Вроде в топике ранее несколько человек упоминали,что успешно пользуют корейский с микрокодами.И это было до того,как Postarc выложил свою версию.
Хотелось бы больше статистики по Extreme 4 .И по SATA и по зависонам в меню.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Любитель Мерло Это не моя версия, это тот же корейский биос, только микрокоды обновлены.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 23.01.2017
Фото: 3
Любитель Мерло писал(а):
Ну вы ранее писали,что на QH8G не пошел.Не рекомендуется для него или для Q0 тоже?
Вроде в топике ранее несколько человек упоминали,что успешно пользуют корейский с микрокодами.И это было до того,как Postarc выложил свою версию.
Хотелось бы больше статистики по Extreme 4 .И по SATA и по зависонам в меню.

на счет Q0 пока ничего не могу сказать. на счет А0 1-1 (оба QH8G). посл биос Postarc - отличный вариант для замены корейского.
пробовал бороться с ошибкой 35 на Лед индикаторе - отсоединял и сата и pcie - то же самое на обоих прошивках (1.8 и 7.0).скорее всего проблема с камнем. хочу полностью убедиться на другой материнке, если кто из москвы отзовитесь - в гости к вам приеду с этим чудом инженерии))))

_________________
QHQG ES+ASRock Z170 Extreme 4+MSI GeForce RTX 2060 Super+G.Skill Ripjaws 2x8GB DDR4 2133


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16610 • Страница 509 из 831<  1 ... 506  507  508  509  510  511  512 ... 831  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 41


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
