В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake
В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake. Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77
F.A.Q.
F.A.Q.
Что это за процессоры? Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.
Какой процессор мне купить? Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат. Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате. Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.
Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.
С какими материнскими платами работают? Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.
Касаемо выбора материнской платы под разгон этих процессоров. Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI. Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504 Известные проблемы: На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы. На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса. На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.
А что насчёт работы с памятью DDR3? Официально платформа Skylake работает с DDR4 и DDR3L. Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации. Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.
Есть ли примеры скальпирования этих процессоров, что под крышкой? Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет. Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.
Что с разгоном? Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа. Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В. С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.
Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)
Обновлять биосы до последних версий не глядя не рекомендуется. У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx. В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0. В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.
Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).
[quote="NORD3990"][quote="mr_froloff"]Добрый вечер уважаемые форумчане! С праздником всех защитников! Столкнулся с проблемой, которую банально можно было бы избежать прочитав изначально форум. Перейду к сути. Материнская плата MAXIMUS VIII HERO из коробки шла с версией биоса 1601, процессор G3900. Очень хотелось разогнать данный проц. Следуя видео https://www.youtube.com/watch?v=DuZ-D28-ons я прошил свой биос. Прошился удачно, всё как по видео. После перезагрузки система отказалась запускаться, не через безопасный режим, не через восстановление с установочного диска. При загрузке системы появлялся значок WIN 7 и всё, при этом выключалась клавиатура и мышь. Вобщем пытался полдня запустить систему, и после тщетных попыток было принято решение обновить биос и как вы уже догадались до версии 3201, самой свежей. Прошивался с флешки из под биоса. Комп ожил. Пробую через Flash Programming Tool откатить то старой версии пишет что файл не подходит. Товарищи подскажите что можно сделать. Читал про программатор - темный лес для меня, неужели всё потеряно?!
Добрый вечер! Хочу поблагодарить всех кто откликнулся на мою проблему, проблема решена =) Вобщем с помощью программатора прошился на версию 1601, что и была изначально. Плата категорически отказалась работать выдавая q-code 00. Через usb bios flashback прошился на 1902, с горем пополам, как то уж много раз перезагружался - заработал. Далее через флештул прошил на модифицированный биос, внес нужные настройки и система загрузилась. Проц разогнал пока что только до 4,2. В процессе тестов сейчас. Система WIN 7 кстате. После прошивки на 1902 стала вылазить ошибка при загрузке: Initializing Intel(R) Boot Agent CE v0.1.05 PXE-E05: The LAN adapter's configuration is corrupted or has not been initialized. The Boot Agent cannot continue. Сейчас гуглю эту ошибку, но если кто сталкивался буду рад выслушать решение.
Member
Статус: Не в сети Регистрация: 19.12.2016 Откуда: Тамбов Фото: 37
mr_froloff Сбросить настройки, загрузить виндовс и прошить fpt биос 1902 версии с ключем -f: FPTW -f bios.rom Перед прошивкой образ нужно извлечь из капсулы с помощью программы UEFItool. Открыть файл bios.cap, выбрать Intel Image и щелкнуть правой кнопкой мыши, выбрать Extract as is... Сохранить как bios.rom. НЕ ПРОШИВАТЬ BIOS.CAP, инача снова бежать за программатором! Возможно ошибка связанна с неправильной прошивкой модуля GbE Region. Скорее всего для программатора был выбран файл биоса в капсуле, потому и не завелся после прошивки.
Member
Статус: Не в сети Регистрация: 19.12.2016 Откуда: Тамбов Фото: 37
mr_froloff Если не хотите связываться с утилитой FPT, нужно скачать с официального сайта биос версии 1601 , 1701 или 1504 и прошить через утилиту в биосе. Выбрать для не быструю, а нормальную прошивку, если там можно выбирать. Таким образом обновятся все блоки биоса. А потом снова прошьете 1902. Запомните - через биос прошивается ТОЛЬКО САР файл, через программатор и fpt - только извлеченный из капсулы ROM.
mr_froloff Сбросить настройки, загрузить виндовс и прошить fpt биос 1902 версии с ключем -f: FPTW -f bios.rom Перед прошивкой образ нужно извлечь из капсулы с помощью программы UEFItool. Открыть файл bios.cap, выбрать Intel Image и щелкнуть правой кнопкой мыши, выбрать Extract as is... Сохранить как bios.rom. НЕ ПРОШИВАТЬ BIOS.CAP, инача снова бежать за программатором! Возможно ошибка связанна с неправильной прошивкой модуля GbE Region. Скорее всего для программатора был выбран файл биоса в капсуле, потому и не завелся после прошивки.
Совершенно верно, через программатор шили фаил в капсюле.. Эхх снова в биос, спасибо всем за советы, буду пробовать.
Member
Статус: Не в сети Регистрация: 04.02.2016 Откуда: Луганск Фото: 0
Postarc писал(а):
Корейский биос для ASRock Z170 Fataliti K4 с обновленными микрокодами до версий 18, 2А и 84 для 06Е0,06Е1 и 06Е3 соответственно:
Z17gk41.90
Вложение:
Z17gk41.90+mc.zip
Думаю, если обновлять в БИОС микрокод серийного Skylake, то до версии 74 (последней, в которой Intel не заблокировал разгон по шине non-K процессоров)...
...из UBU v1.65.9
Select Microcode for CPU Skylake (LGA1151)
10 Version 10 Date 22-04-2015 16 Version 16 Date 13-05-2015 1A Version 1A Date 28-05-2015 1C Version 1C Date 02-06-2015 1E Version 1E Date 10-06-2015 20 Version 20 Date 18-06-2015 24 Version 24 Date 01-07-2015 2E Version 2E Date 21-07-2015 30 Version 30 Date 29-07-2015 32 Version 32 Date 04-08-2015 34 Version 34 Date 08-08-2015 3A Version 3A Date 23-08-2015 4A Version 4A Date 18-09-2015 4C Version 4C Date 01-10-2015 50 Version 50 Date 12-10-2015 56 Version 56 Date 24-10-2015 5C Version 5C Date 06-11-2015 6A Version 6A Date 14-12-2015 74 Version 74 Date 05-01-2016 - Last for non-K overclocking 76 Version 76 Date 07-01-2016 7C Version 7C Date 31-01-2016 82 Version 82 Date 21-02-2016 84 Version 84 Date 01-03-2016 88 Version 88 Date 16-03-2016 8A Version 8A Date 06-04-2016 9E Version 9E Date 22-06-2016 A0 Version A0 Date 27-06-2016 A2 Version A2 Date 27-07-2016 A6 Version A6 Date 21-08-2016
винда, конечно же подтянет (с обновлениями) свежий микрокод для серийных камней, но с этим тоже можно бороться...
_________________ Ryzen 5 1600X | MSI B350I Pro AC | 2x8Gb TEAM Dark Pro 3200@3533MHz CL16 | Win7
mr_froloff Если не хотите связываться с утилитой FPT, нужно скачать с официального сайта биос версии 1601 , 1701 или 1504 и прошить через утилиту в биосе. Выбрать для не быструю, а нормальную прошивку, если там можно выбирать. Таким образом обновятся все блоки биоса. А потом снова прошьете 1902. Запомните - через биос прошивается ТОЛЬКО САР файл, через программатор и fpt - только извлеченный из капсулы ROM.

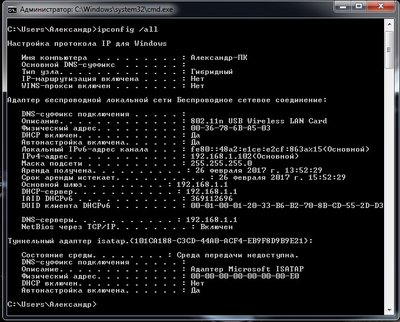

Сбросил настройки биоса, прошился с утилитой FPT на 1902 - ошибка не исчезла. Скачал 1504, прошил через утилиту в биосе, ошибка всё равно не исчезла. Делал всё по Вашей инструкции. Текст ошибки тот же: Initializing Intel(R) Boot Agent CE v0.1.05 PXE-E05: The LAN adapter's configuration is corrupted or has not been initialized. The Boot Agent cannot continue. Куда же копать то?!
Postarc, так вот, прикол как раз таки в том, что множитель сбрасывается даже при выключенной EIST в настойках ну да ладно, я не против такого поведения)
Никто случайно не видел случаев разгона A0-экземпляров выше 3.6 с сохранением стабильности? Может, хотя бы в турбобусте? В чём может быть проблема, или 3.6 - потолок?)
Member
Статус: Не в сети Регистрация: 09.12.2016 Откуда: Новосибирск Фото: 9
arrowthefirst писал(а):
Postarc, так вот, прикол как раз таки в том, что множитель сбрасывается даже при выключенной EIST в настойках ну да ладно, я не против такого поведения)
Никто случайно не видел случаев разгона A0-экземпляров выше 3.6 с сохранением стабильности? Может, хотя бы в турбобусте? В чём может быть проблема, или 3.6 - потолок?)
Сейчас тестирую на шине 155Мгц. Это 3720. Энергосберегающие включены. Линкс не проходит. Синебенч 790баллов. 1.325в . Запустил бф1 на 64 игрока, смотрю. 1.5 часа батлы - без ошибок. Сейчас сын сел вотчдог2 гоняет. Пока в норме. Температуры конечно подросли. Были в районе 50с, сейчас 58-60. В батле фпс вырос на 10-15. Ниже 60 не опускается. В вотчдог2 без просадок на ультра стабильные 60 фпс. Это в сравнении с шиной 141Мгц. В принципе, удалось достигнуть частот i7 6700 в турбобусте на все ядра. Что радует, при цене процессора 6т.р. Попробую взять частоту 4Ггц, а потом откачу на 3.5-3.6 с оффсетом, на постоянную. Спасибо за помощь всем неравнодушным комрадам!!! По завершению тестов, скрины выложу в альбом, в т.ч. настройки биоса для асрок про4с. П.С. Оперативке задал вольтраж 1.3. Вторичные напряжения тоже немного поднял и зафиксировал. Видимо это в совокупности помогло преодолеть 150Мгц на шине.
Последний раз редактировалось Паха 26.02.2017 16:53, всего редактировалось 1 раз.
Junior
Статус: Не в сети Регистрация: 21.01.2017 Откуда: СПб

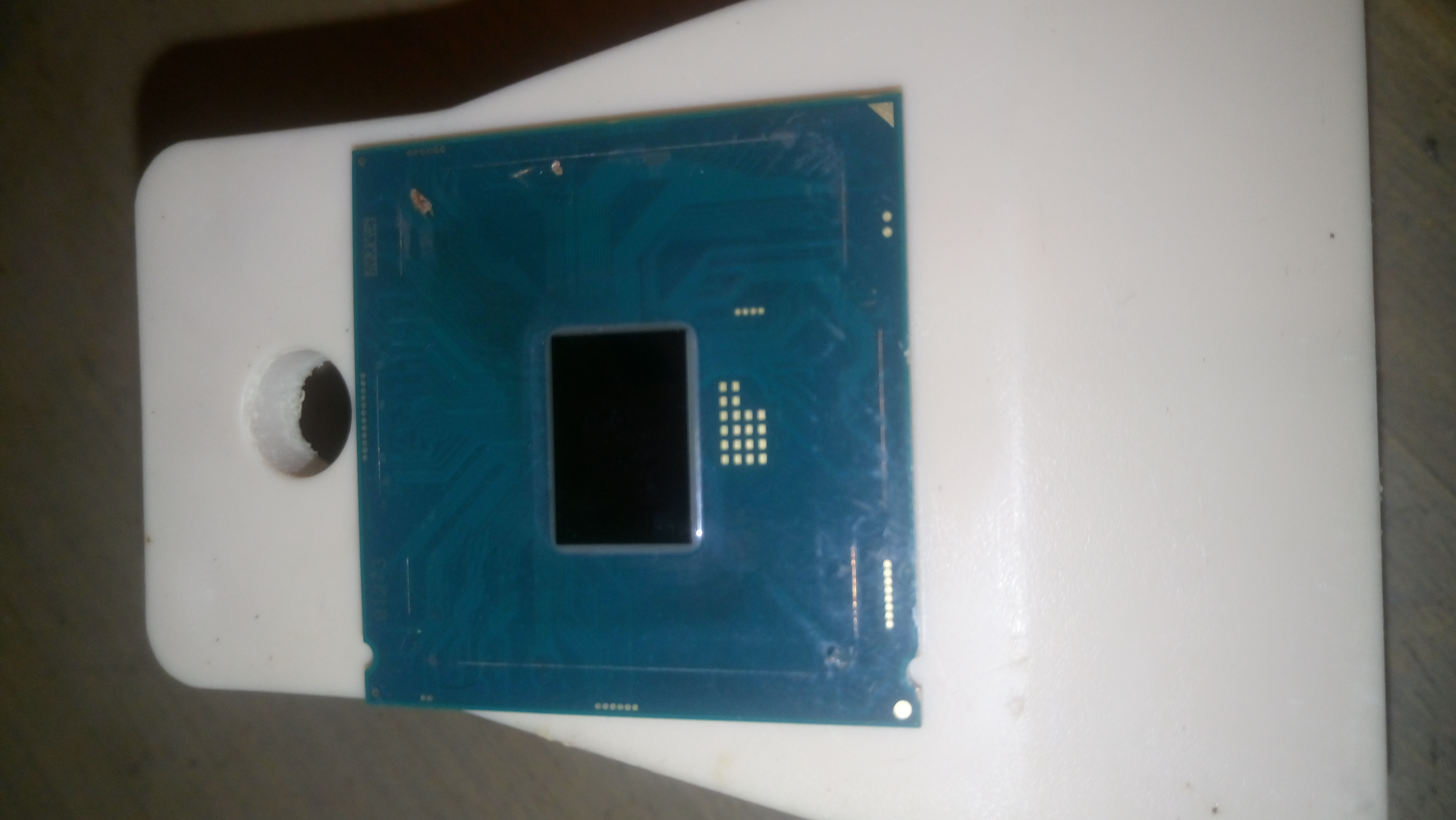

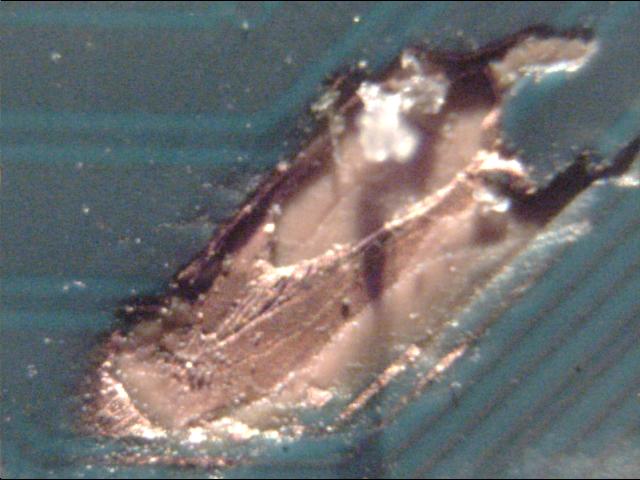

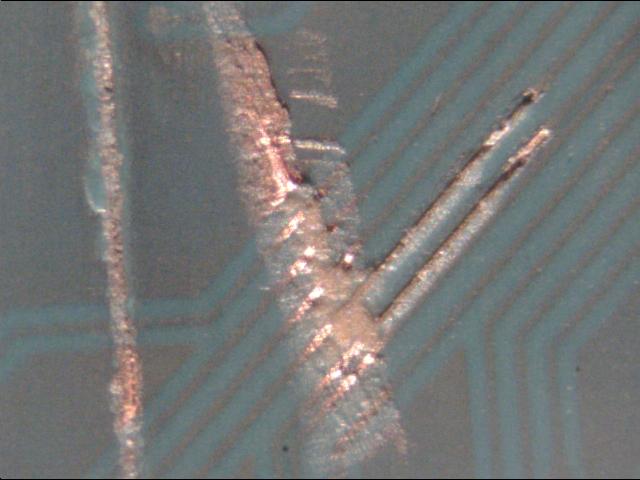

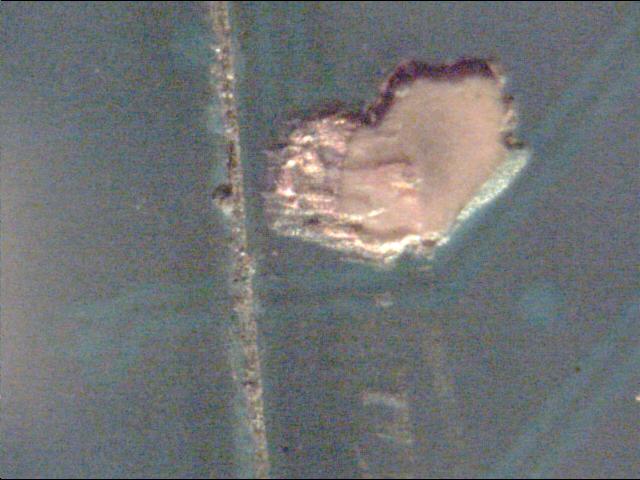

Вот запилил из старой вебкамеры микроскоп и сфотал результаты своего варварского скальпирования. Вопрос: чисто теоретически восстановимо ли это, и чисто практически - кто нибудь за разумное вознаграждение взялся бы мне помочь? Так же интересно: уголок крышки был припаян к текстолиту в углу (самая большая дырень на фото) это что? У всех скальпировавших так? Есть ли там жизненно важные органы? А так мне кажется основная проблема в пересеченных дорожках.
Junior
Статус: Не в сети Регистрация: 17.09.2009 Откуда: Минск Фото: 4
Любитель Мерло писал(а):
Да я потому и спрашиваю ,что бы понять чем разные то. (Ну кроме Multi Core...).Ну и узнать бы результаты,если кто оба прошить уже попробывал.
Я свой немного на отъебись делал)) Микрокоды в нем только для Q0 ревизии имеются, и прописаны вроде как не совсем правильно, Postarc говорил, что нужно в ещё одной таблице прописать. Ну и Multi Core разблокировал. Есть ещё возможность управление напряжением видеоядра разблокировать, но я не трогал. Сижу на моем с тех пор. Было 2 синих экрана за это время, но думаю они бы и на корейском были: настройки на грани стабильности.
Advanced member
Статус: Не в сети Регистрация: 10.10.2006 Откуда: Питер Фото: 132
arrowthefirst писал(а):
Никто случайно не видел случаев разгона A0-экземпляров выше 3.6 с сохранением стабильности?
Продолжаю видеть, на полке лежит: #77 От экземпляра зависит, QH73 еле-еле брал 3600, а два QH8G взяли 4100 и 4300.
Gavroche писал(а):
Вопрос: чисто теоретически восстановимо ли это, и чисто практически - кто нибудь за разумное вознаграждение взялся бы мне помочь?
Теоретически - да, но как я уже писал, стоимость работы может быть сопоставима с ценой нового инженерника. Работа непростая, и повреждений много. Практически - я не знаю в городе спецов, способных сделать такую работу.
Gavroche писал(а):
Так же интересно: уголок крышки был припаян к текстолиту в углу (самая большая дырень на фото) это что?
Member
Статус: Не в сети Регистрация: 19.12.2016 Откуда: Тамбов Фото: 37
Gavroche Тут не 5 -6 дорожек, тут поврежден 2 слой проводников многослойной печатной платы. Ощущение, как будто часть дорожек выгорела от КЗ. Нужно ооочень постараться, что бы восстановить такой процессор. В данном случае, мало быть хорошим специалистом, нужно еще быть хорошо знакомым с разводкой проводников на процессоре. Вероятность восстановления такого экземпляра стремится к 0. Присоединяюсь к TyPuCToZ, действительно, овчинка не стоит выделки, увы.
Добавлено спустя 20 минут 42 секунды: Selector Если после замены микрокода программой MMtool, процессор распознался и соответствующий микрокод был загружен, можно не возится с таблицей FIT. Хоть она и присутствует в биос, но не всегда используется. Чаще она задействована в новых биосах, которые не поддерживают инженерники и нам неинтересны. Для информации могу сказать, что таблицу можно найти по сигнатуре _FIT_:
Вложение:

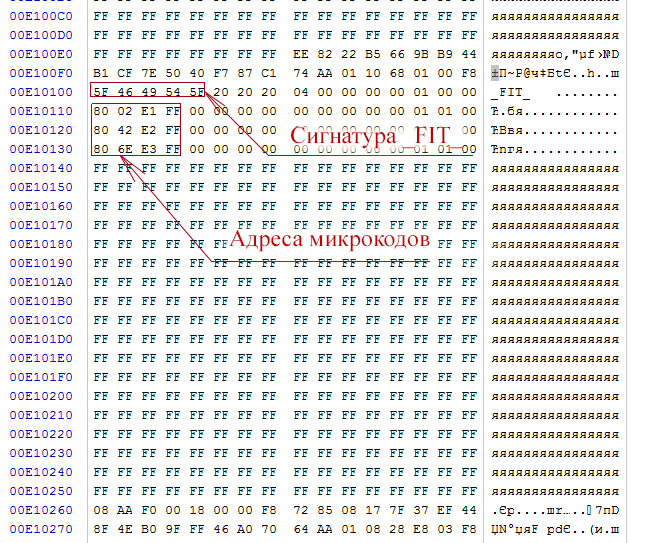

FIT_table.png [ 40.82 КБ | Просмотров: 1458 ]
Адреса микрокодов в файле будут: 0x00E10280,0x00E24280,0xE36E80. В этой таблице могут находиться не только адреса микрокодов, но и другие данные, поэтому для уточнения можно использовать программу UEFITool_NE_A32. Биос - это упорядоченная структура, в которой все элементы выстроены в соответствии с регламентом UEFI. По этому правилу, секция биоса содержащая микрокод в заголовке содержит атрибут fixed, что значит, она не перемещаемая. Так же, она ограничена своим размером. Когда микрокод добавляется с помощью MMtool, не всегда соблюдаются эти правила, так как атрибут fixed программа MMtool обрабатывать не умеет. Микрокод смещается в другой адрес в связи с чем, таблица FIT указывает в другое место. Для старых версий биос это не имеет значения, так как микрокод находится по заголовку, но с новым биосом такой фокус не пройдет. Даже, если это не имеет значения, я стараюсь приводить редактированный биос как можно ближе к заводскому, сохраняя порядок, расположение и контрольные суммы всех структур, даже когда это не имеет большого значения для работоспособности. Вот и все PS: Для подтверждения моих слов можете открыть файл биоса до редактирования и после редактирования с помощью MMtool программой UEFITool_NE_A32 и увидите разницу.
