В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).

Реклама

Партнер
  Drugok001(new)

Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
Postarc, если температура будет расти линейно, то добавка от повышений частоты с 3500 до 4000 ГГц выльется всего в 12.5%. То есть поднимется с 1 градуса до 1.125 градуса :) . Но никак не до 5-6. На своей измерял при 3600 МГц. Очевидно что реальная причина такого повышения вряд ли когда-нибудь станет известной. На разных системах совершенно разные результаты. Бывало даже, что повышение вспомогательных напряжений у некоторых поднимало температуру процессора.

_________________
Смерть искренности в упрёке.

  Postarc

Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Drugok001(new)

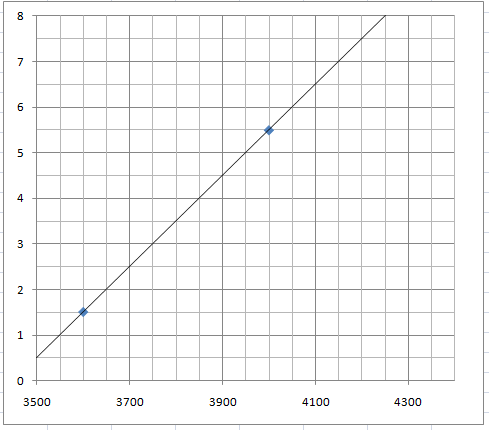

График линейной зависимости разницы температур от частоты процессора
Вложение:
График.png [ 7.87 КБ | Просмотров: 1131 ]

Перед началом 2 опыта я по этому графику определил, что разница температур на частоте 3800 составит 3.5 градуса. Фактически разница составила 4 градуса. Так как погрешность невелика, поэтому я присвоил зависимости характеристику "линейная". Вангую: на частоте 4.1 Ггц разница температур при разнице напряжений на ОЗУ 1.2 и 1.36В составит около 6.5 градусов.
PS: Линейная зависимость и линейный рост температур - разные вещи цитирую мои слова: "Зависимость есть и она линейная"

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf

Последний раз редактировалось Postarc 11.03.2017 15:37, всего редактировалось 1 раз.

  Burning_Beaver

Junior
Статус: Не в сети
Регистрация: 20.02.2017
Postarc Неа, не гонится по множителю.
TyPuCToZ писал(а):
Попробуй кэш снизить, у меня он очень плохо гнался.
Почему гонишь с множителем x25, а не x29?
Может ещё чуть лучше погнаться при меньшей шине.


Кэш при экспериментах всегда снижал, чтобы он не влиял. Потом уже добавлял.
Множитель пробовал x30, но с ним просаживалась частота под нагрузкой. Наверное нужно действительно x29 попробовать, спасибо.
  leve1ord

Member
Статус: Не в сети
Регистрация: 10.01.2011
Откуда: Ростов Папа
Ребят, повторяю вопрос про asrock z170a-x1 и корейский мод. Видел у них на сайте биос 1.40, сейчас там 1.0. Есть у кого именно 1.40?
Кто победил тот беспредел с делителями памяти, что бы не ставил, выходит ddr4 4ххх. Не фиксирует ни 2133 ни ниже ни выше. Беда вообще. Моя помять может только 3200.

_________________
R3 Pro 4350g@4200, Wraith Max RGB, Asrock B550 Phantom Gaming 4, G.Skill TRIDENT Z RGB@4200cl16, LiteOn MU X1 512GB, Open Stand, Corsair CX750M

  Postarc

Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Drugok001(new) писал(а):
Очевидно что реальная причина такого повышения вряд ли когда-нибудь станет известной.

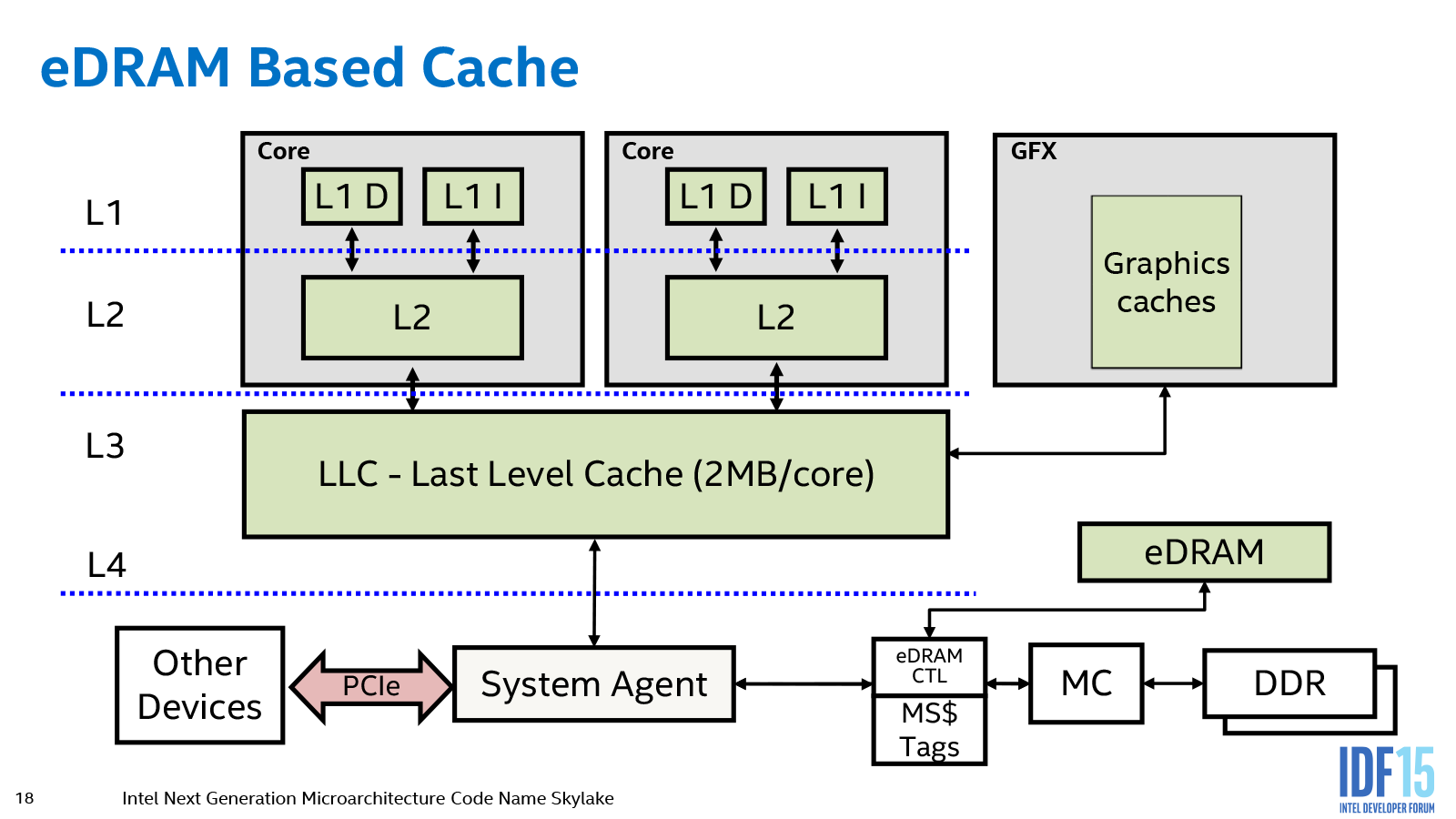

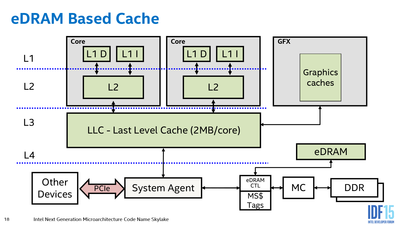

Нет, не может быть, все таки докопаемся до истиных причин! Согласно блок-схемы процессора данные с ОЗУ передаются через контроллер памяти (MC), какой то непонятный MS$ Tags (Возможно отсутствует у процессоров для настольных систем, как и eDRAM) и знаменитый System Agent.
Вложение:
slide-07.png [ 65.53 КБ | Просмотров: 1085 ]

Единственное звено, на которое может действовать высокое напряжение питания ОЗУ - это контроллер памяти. Так как температура явно зависит от частоты, можно предположить, что амплитуда импульсов передачи данных, а так же синхронизирующих импульсов является тому причиной. Чем интенсивнее идет обмен данными, тем больше разогревается контроллер, разогревая кристалл и прибавляя температуру ядрам.
Поправлюсь - важным фактором является не частота процессора, а частота BCLK. Чем выше частота BCLK, тем больше будет разница температур.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf

Последний раз редактировалось Postarc 11.03.2017 16:28, всего редактировалось 1 раз.

  Mellow

Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
Postarc писал(а):
Поправлюсь - важным фактором является не частота процессора, а частота BCLK. Чем выше частота BCLK, тем больше будет разница температур.

У меня температура растет от частоты проца, который разогнан просто множителем. Основная профильная система...

Цитата:
Вангую: на частоте 4.1 Ггц разница температур при разнице напряжений на ОЗУ 1.2 и 1.36В составит около 6.5 градусов.

Примерно так и есть, на частоте 4,5 6-7 градусов идет прибавка...

_________________
Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/

  Postarc

Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Действительно, от частоты процессора:

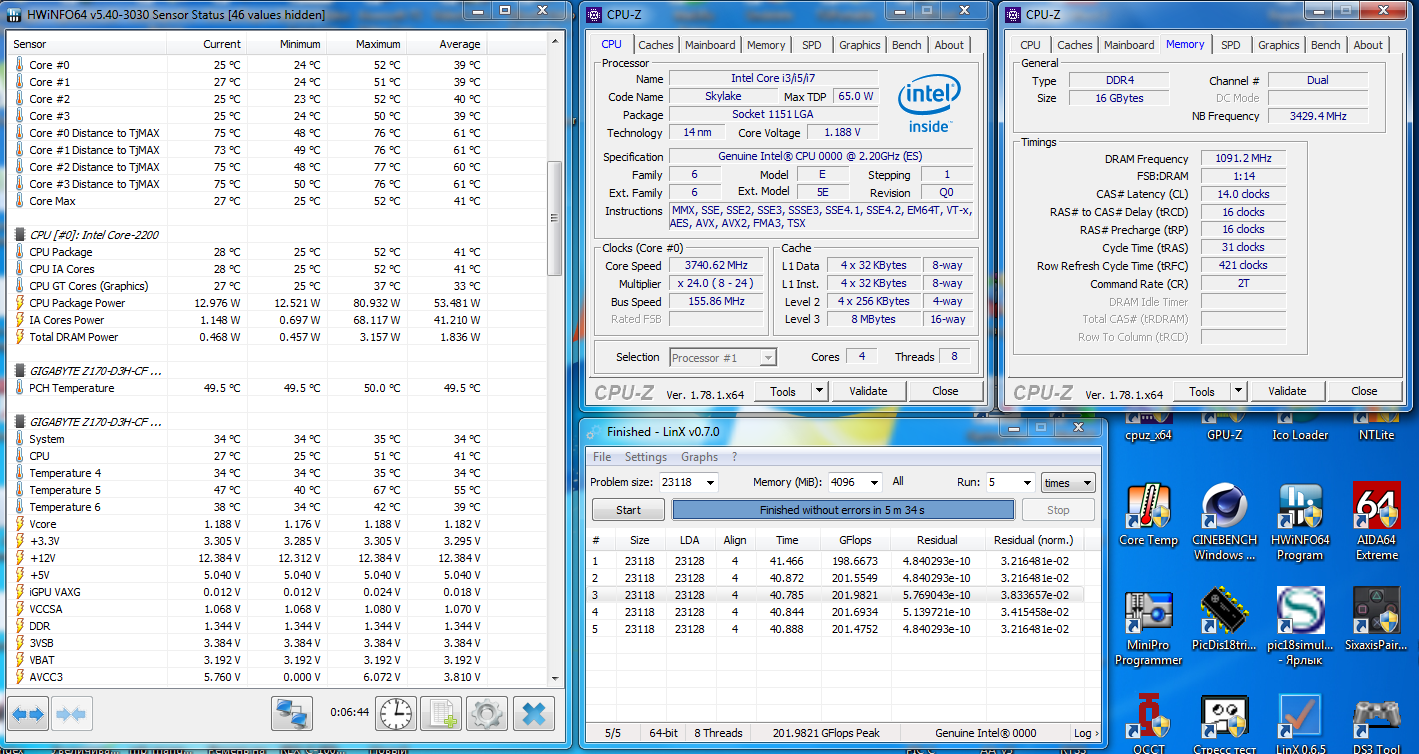

BCLK 155.83, x24, частота процессора 3740Мгц, множитель памяти х14, частота 2184:
Вложение:
3740_1,36_BCLK_155,83.png [ 365.4 КБ | Просмотров: 1066 ]

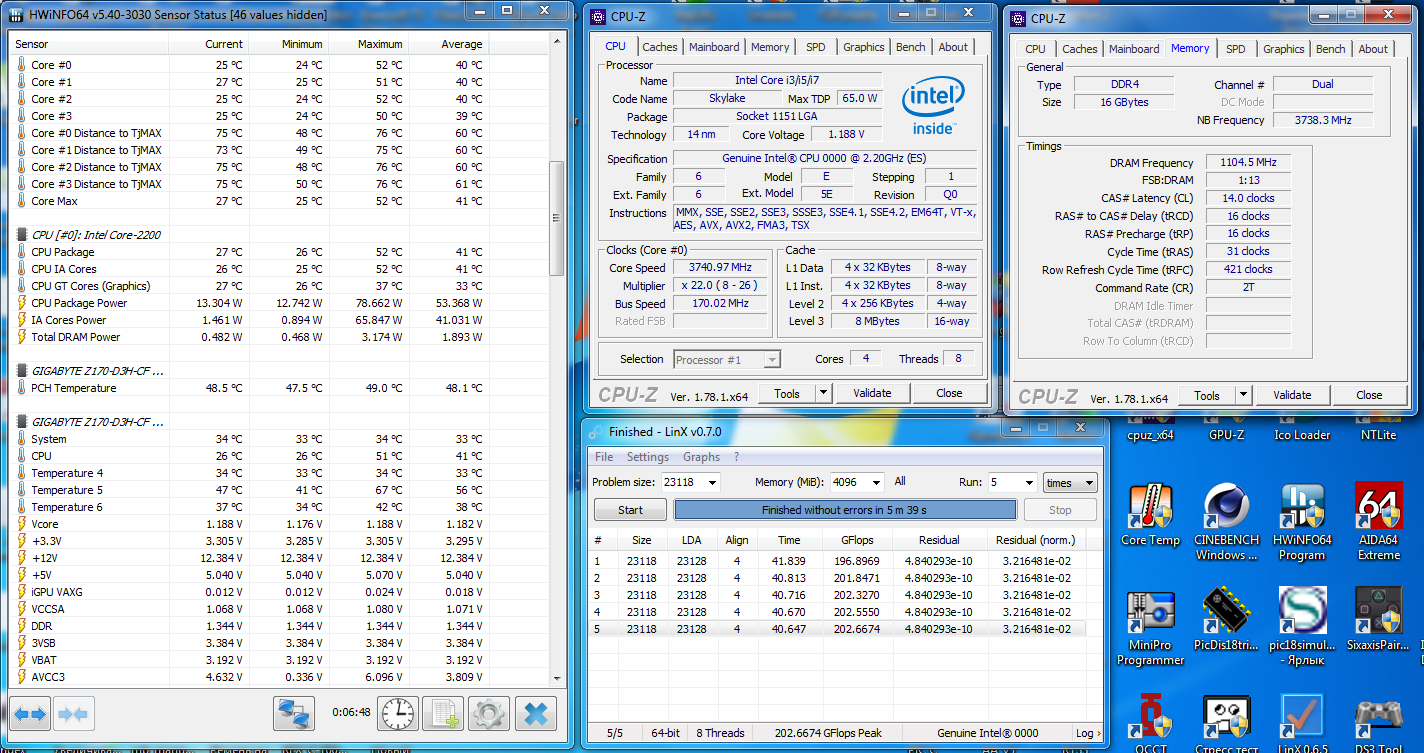

BCLK 170, x22, частота процессора 3740Мгц, множитель памяти х13, частота 2210:
Вложение:
3740_1,36_BCLK_170.png [ 367.84 КБ | Просмотров: 1066 ]

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf

  Mellow

Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
Причем рост температуры очень заметен именно в промежутке от 1,2 до 1,35в на памяти... Дальнейшее увеличение вольтажа на памяти до 1,45, всего на 1 градус прибавило температуры...

Я заметил это еще и по шуму вентиляторов своей Ноктуа. При прохождении Линкс на вольтаже памяти 1,2 они заметно меньше шумят... Втыкаю 1,35 и вентиляторы на полную катушку начинают крутиться...

_________________
Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/

  Alersandr3339

Member
Статус: Не в сети
Регистрация: 21.12.2016
Postarc писал(а):
Действительно, от частоты процессора:

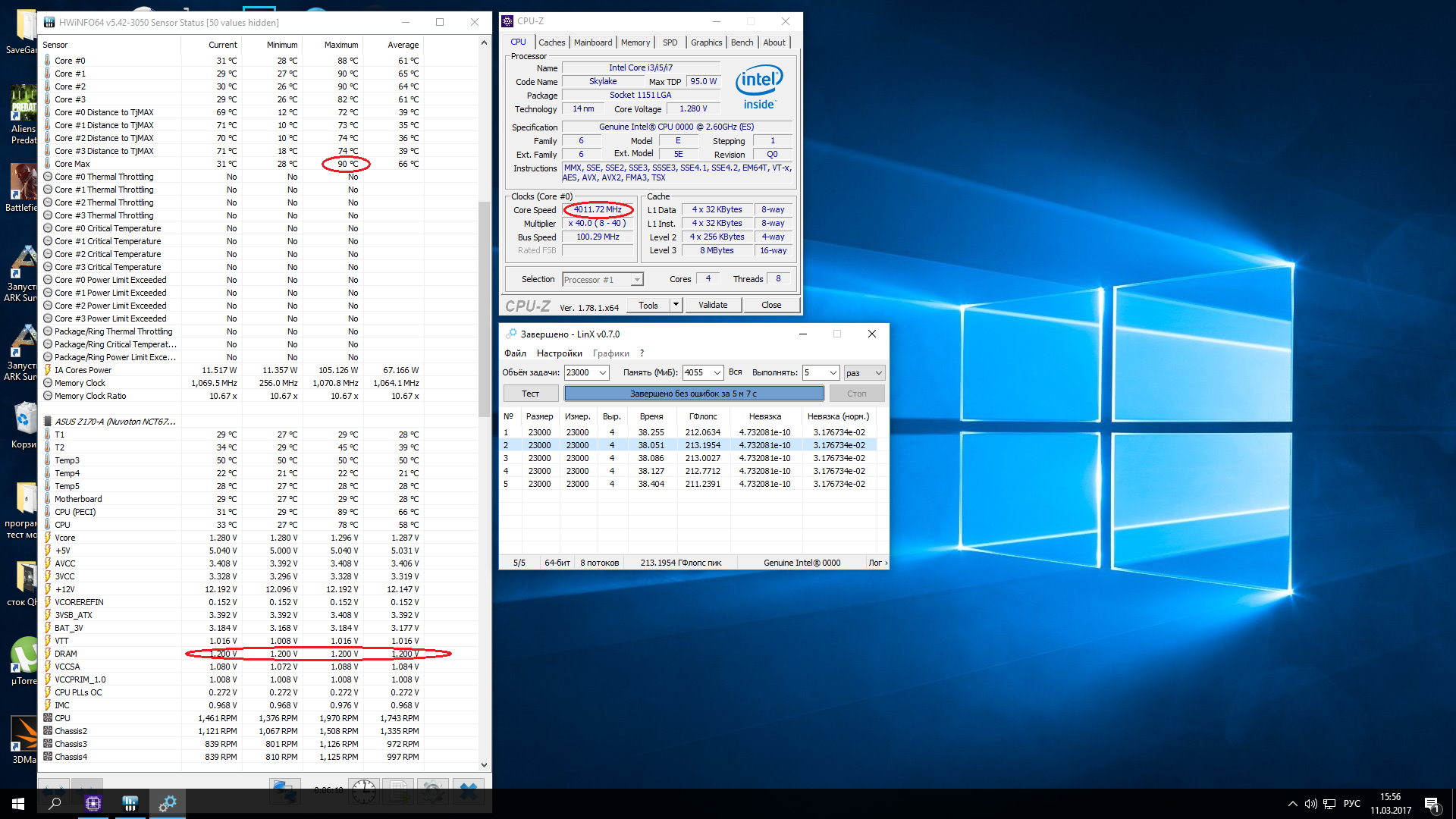

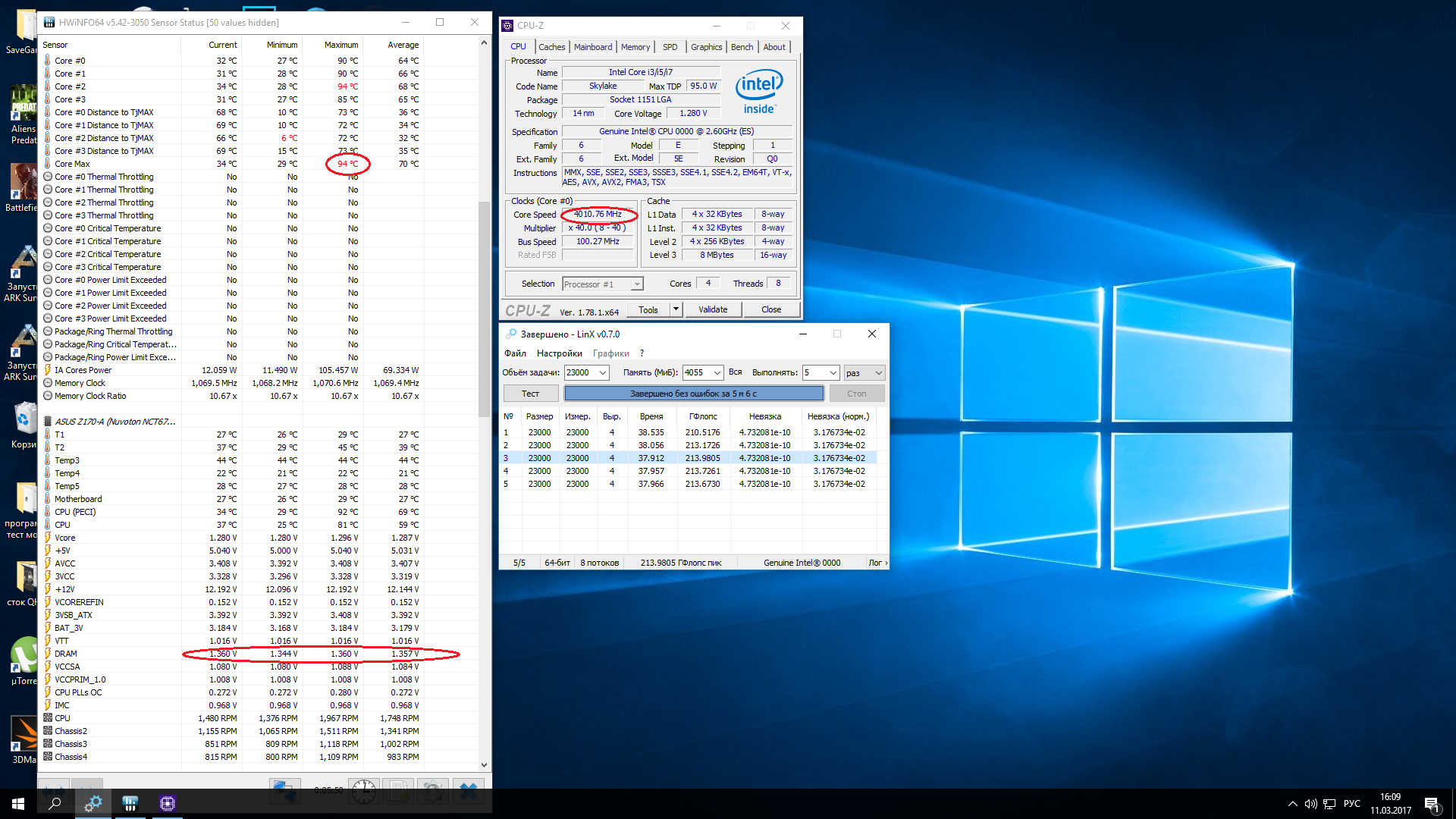

Подтверждаю зависимость есть. Мои скрины на 4,0 QHQF
Вложение:
1.2.png [ 884.59 КБ | Просмотров: 1041 ]
Вложение:
1.36.png [ 883.61 КБ | Просмотров: 1041 ]

разница между 1.20 и 1.36 3 градуса.
  Luter

Member
Статус: Не в сети
Регистрация: 03.01.2017
Объясните мне тупому как узнать работают ли AVX инструкции?

Добавлено спустя 2 минуты 7 секунд:
И почему у вас при такой большой частоте такой маленький вольтаж памяти?
  RabbitRu

Member
Статус: Не в сети
Регистрация: 01.02.2015
Откуда: Москва
Luter писал(а):
Объясните мне тупому как узнать работают ли AVX инструкции?

Добавлено спустя 2 минуты 7 секунд:
И почему у вас при такой большой частоте такой маленький вольтаж памяти?

Протестить Linx, без avx там заметно меньше gflops
Потому что ддр4 у них?
  Luter

Member
Статус: Не в сети
Регистрация: 03.01.2017
RabbitRu писал(а):
Протестить Linx, без avx там заметно меньше gflops
Потому что ддр4 у них?

Ну у меня набирает 127 г/ф. И как сделать чтобы эти инструкции работали?

Добавлено спустя 3 минуты 46 секунд:
ПОПРАВОЧКА не вольтаж памяти а вольтаж ПРОЦЕССОРА. Что то я фигню какую то пишу.
  Burning_Beaver

Junior
Статус: Не в сети
Регистрация: 20.02.2017
Luter писал(а):
Ну у меня набирает 127 г/ф

Вроде многовато для "отвалившихся" AVX. У меня без AVX на частоте 3.7 в районе 70-80 Gflops.
  Postarc

Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Luter Если память в одноканальном режиме, так и будет (одна планка памяти). Проверить AVX можно в тесте аиды CPU Hash, FPU Julia, FPU Mandel. В тесте CPU PhotoWorxx так же есть проверка AVX, но он очень завист от скорости памяти. Если одноканальный режим, будет маленький результат.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf

  Luter

Member
Статус: Не в сети
Регистрация: 03.01.2017
Postarc Спс бро. У меня действительно одна планка памяти. А подскажи почему у тебя на процессоре вольтаж такой маленький?

Добавлено спустя 5 минут 6 секунд:
И еще когда в LINX тестирую температуры скачут как бешеные. +- 5-10 градусов. У всех так?
  SHAKALAKsonYA

Junior
Статус: Не в сети
Регистрация: 08.03.2017
#77
i7-6400t qh8g мать msi z170a gaming pro, не гонится никак но почему то в диспетчере задач пишет скорость 2.91ггц а cpuid 2.4, множители у меня зафиксированы тб отключен, кто из них врет как проверить?
  Postarc

Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Luter Напряжения на ядре зависит от процессора. Процессоры Q0 разгоняются с меньшим напряжением VCore, чем А0. Хотя и тут зависит от образца. И от варианта разгона. Кто то гонит с энергосберегайками и спид степом, кто то отключает спид степ и разгоняет с постоянным множителем. Кто то выставляет напряжение напрямую, а кто то через офсет или динамик/адаптив мод. У меня, например, меньшее напряжение на ядре получается при разгоне без спид степа с множителем х24 и прямым указанием вольтажа ядра. Что бы найти оптимальное значение много раз перегружаю компьютер, снова и снова тестируя с разным напряжением и частотой. По поводу температур - да, скакали очень сильно, разница на ядрах была более 12 градусов до скальпирования. После скальпирования все оки, могу выставлять без опаски напряжения до 1.4 - 1.45В, температура будет не выше 80 градусов в LinX.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf

  Luter

Member
Статус: Не в сети
Регистрация: 03.01.2017
Postarc Еще раз спс бро. Слушай а у тебя было чтобы биос не загружался? У меня вот он не загрузился с настройками новыми потом я пару раз ресет сделал он загрузился и написал что то типо оверклокинг файлед и и сам сбросил бслк и напряжение на ядре на дефолт.
  Postarc

Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Luter Это обычная ситуация неудачного оверклокинга, не страшно. Бывает и хуже, после неудачных настроек бесконечные перезагрузки. Приходится лезть в системник и вынимать батарею.
Я разгоняю так:
1. Нашел удачную частоту и удачное напряжение, комп загрузился и прошел линх. Перегрузился, зашел в биос, уменьшил напряжение и снова тест linx. Таким образом находим минимальное напряжение на определенной частоте при которой система стабильна.
2. Затем по 1 мгц набрасываем, прибавляем по 0.01В и снова тестируем. Удача- повторяем 2 пункт. Неудача- прибавляем 0.01В и снова тест.
И по такой программе прощупываем весь рабочий диапазон процессора. Не забывая корректировать множитель памяти, что бы она оставалась в стоке и не тормозила разгон.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf

  Luter

Member
Статус: Не в сети
Регистрация: 03.01.2017
Postarc Ну все теперь я спокоен. Спасибо что оперативно отвечашь.
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16605 • Страница 524 из 831 • <  1 ... 521  522  523  524  525  526  527 ... 831  >
-

Список форумов » Тематические форумы » Процессоры

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 12

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
