В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 09.10.2003
Откуда: с Земли
камрады а где нибудь были тесты по производительности инженерник на 4ггц vs G4560 ?




Member
Статус: Не в сети
Регистрация: 31.05.2008
Откуда: Serpuhov
Фото: 3
Всем привет! Кто-нибудь уже устанавливал новый релиз 10 (Windows 10. Сборка 15063 подписана как Creators Update)? Если устанавливали отпишитесь, как система в работе,как прошла установка.




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
SACHA456 писал(а):
Всем привет! Кто-нибудь уже устанавливал новый релиз 10 (Windows 10. Сборка 15063 подписана как Creators Update)? Если устанавливали отпишитесь, как система в работе,как прошла установка.

Установка прошла незаметно, как и все прочие обновления, работает так же без запинки.

Добавлено спустя 5 минут 50 секунд:
PNC писал(а):
камрады а где нибудь были тесты по производительности инженерник на 4ггц vs G4560 ?

Проще 6700К vs i3 6100 поискать.




Member
Статус: Не в сети
Регистрация: 29.03.2006
Откуда: самара
Доброго времени суток оверам! Давно я не разгонял ничего кроме вела...

Пришел ко мне с китая QHQG (L501***) бел вставлен в материнку Gigabite Z170 HD3 DDR3(прошит последний F5 биос с микрокодом, добавленным по алгоритму из темы). +32G памяти 1866мгц(выставил 1,5v)
Проходит LinX, видеоядро выдает картинку.
Но при выставлении тактового генератора 105мгц система стартует и пишет фэйл оверклокс.

В чем может быть косяк?

_________________
И остались в лесу одни пеньки, НО МЫ ИХ ВЫКОРЧИВАЕМ и оставим на их месте указатели




Member
Статус: Не в сети
Регистрация: 27.07.2004
Откуда: Москва
S3 писал(а):
Доброго времени суток оверам! Давно я не разгонял ничего кроме вела...

Но при выставлении тактового генератора 105мгц система стартует и пишет фэйл оверклокс.

В чем может быть косяк?

Постучись в личку Postarc - он у нас тут специалист по жижабиту.

_________________
Иногда шаг вперёд - это результат пинка в зад...
===============================




Junior
Статус: Не в сети
Регистрация: 17.02.2017

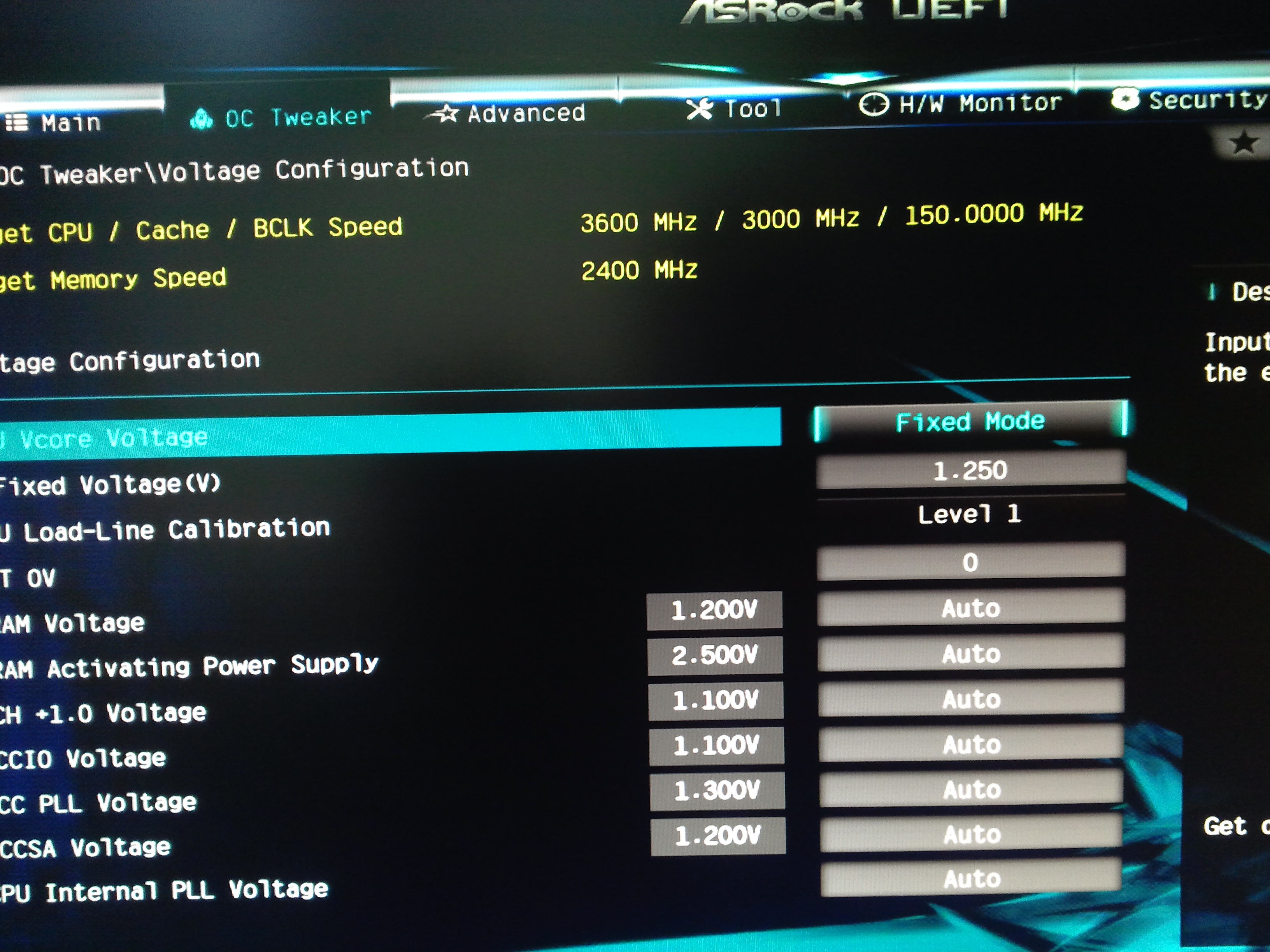

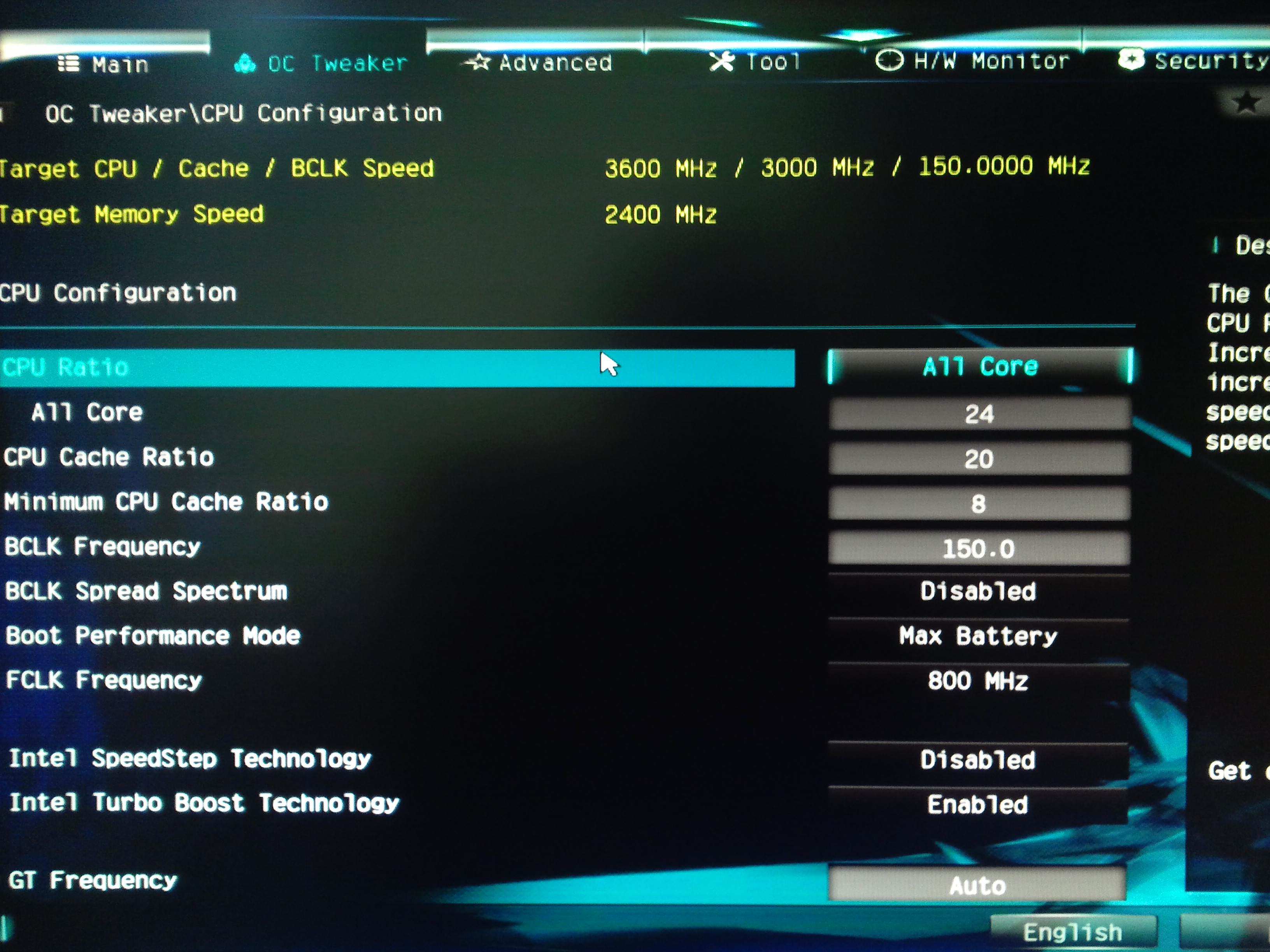

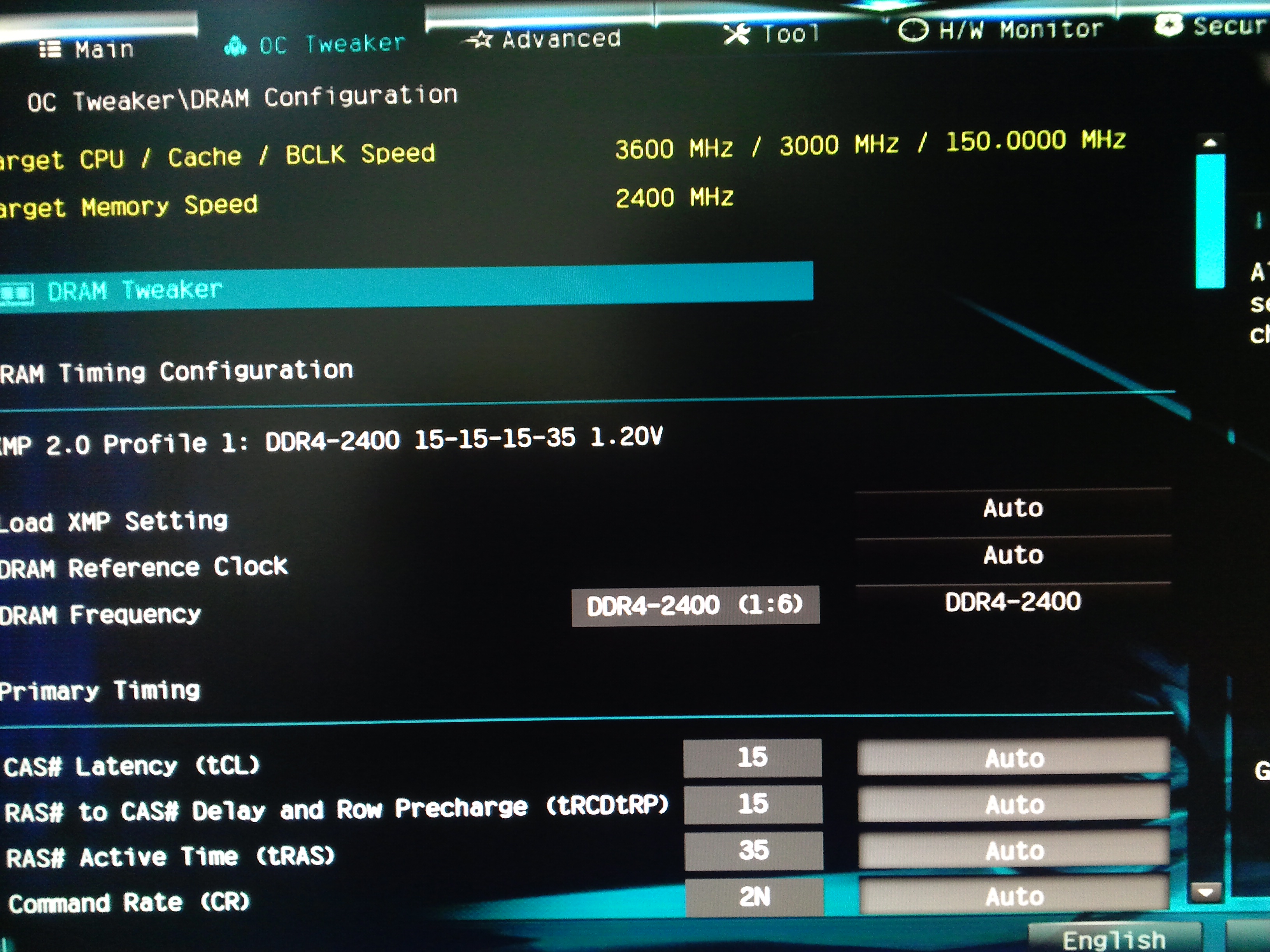

Здравствуйте. Разогнал qhqg на asrock z 170 pro4. Проблема в том что иногда комп не запускается с первого раза, не доходя до загрузки винды выключается, второй раз включаю и все норм. Настройки биоса на скриншотах, блок питания новый fsp pnr 450w. Подскажите в чем может быть дело?


Вложения:
IMG_20170407_192104.jpg [ 1.73 МБ | Просмотров: 1393 ]
IMG_20170407_192044.jpg [ 1.68 МБ | Просмотров: 1393 ]
IMG_20170407_192023.jpg [ 1.61 МБ | Просмотров: 1393 ]


Member
Статус: Не в сети
Регистрация: 27.07.2004
Откуда: Москва
exactman Первым делом заполняем в профиле конфигурацию компьютера.

_________________
Иногда шаг вперёд - это результат пинка в зад...
===============================




Member
Статус: Не в сети
Регистрация: 29.03.2006
Откуда: самара
Цитата:
материнская плата просто жуть, для разгона приходится сбрасывать биос на дефолт, сохранять с перезагрузкой, снова в биос, выставляем нужные настройки, если пытаемся что-то изменить после этого - не старт, опять по кругу - дефолт, рестарт, настройка вручную, профили не работают. Сам процессор стартует на 3.8, но память упирается и дальше не пускает...

Цитата:
Что то вы ребята упускаете в разгоне. Ах, да! Вы забыли про особенность материнок от гигабайта! После установки разгонных параметров биоса нужно выключать блок питания, и заново запускать компьютер. После этого он стартует успешно.

Как же просто разгонялся Socket A/939/AM2/AM3/775 ... :tooth:

_________________
И остались в лесу одни пеньки, НО МЫ ИХ ВЫКОРЧИВАЕМ и оставим на их месте указатели




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Цитата:
Что то вы ребята упускаете в разгоне. Ах, да! Вы забыли про особенность материнок от гигабайта! После установки разгонных параметров биоса нужно выключать блок питания, и заново запускать компьютер. После этого он стартует успешно.

Это фича больше относится к z170-d3h из моих лично наблюдений.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 29.03.2006
Откуда: самара
Postarc писал(а):
Это фича больше относится к z170-d3h из моих лично наблюдений.

Ок, я так понимаю, что многие множители памяти не работают на отличных от 100мгц базовой частоты. На множителе 16 BLK 110 стартовала, но стабильность не ясна.
-------
:D Как так может быть, что LinX проходит а пайнт и браузер не запускаются... Чем проверять стабильность))

Добавлено спустя 54 минуты 23 секунды:
Есть проблема с установкой драйверов Win 10-64.
Так же Не получается корректно выключить компьютер почт никогда, либо бесконечно висит экран выключение/перезагрузка либо экран гаснет, а куллеры работают.
Подключенные USB устройства не отображаются в системе, так же нельзя в диспетчере устройств обновить список оборудования, обновление длится вечно.
Всё это на стоке, с биосами F3 и F5+микрокоды. Z170 HD3 DDR3. :-(

Было ли у кого ни будь такое?

_________________
И остались в лесу одни пеньки, НО МЫ ИХ ВЫКОРЧИВАЕМ и оставим на их месте указатели




Member
Статус: Не в сети
Регистрация: 25.07.2016
Фото: 7
exactman писал(а):
Здравствуйте. Разогнал qhqg на asrock z 170 pro4. Проблема в том что иногда комп не запускается с первого раза, не доходя до загрузки винды выключается, второй раз включаю и все норм. Настройки биоса на скриншотах, блок питания новый fsp pnr 450w. Подскажите в чем может быть дело?

Поиграйся с такими значениями как boot perfomance mode (выстави turbo...), где gt... можно выставить 750, тайминги вместо авто выстави вручную тоже самое и т.д.
А проще, погляди фотки настроек биоса у кого такая же мать и кто на ней гнал.




Member
Статус: Не в сети
Регистрация: 01.02.2015
Откуда: Москва
S3 У меня на Z170 HD3 DDR3 с F5 и микрокодами A0 нормально гонится. Могу через пару часов скинуть свой профиль на 3600, скопируешь на флешку, загрузишь в биос и оно должно заработать. Потом ещё понизишь напряжение или увеличишь частоту, у тебя же Q0 и норм. Ну и память под себя настроишь.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
S3 Во первых, для уверенности нужно прошить проверенный биос из шапки. Во вторых, сбросить настройки либо загрузить дефолтные. В третьих повторить процедуру разгона/теста.

Добавлено спустя 6 минут 23 секунды:
S3 писал(а):
Подключенные USB устройства не отображаются в системе

Это точно не от процессора. Похоже что в системе отсутствует драйвер USB. И драйвер ACPI(или стоит что то некорректное, установленное с DRP.su), раз с выключением проблемы.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 29.03.2006
Откуда: самара
RabbitRu Буду благодарен :-)
Postarc писал(а):
Во первых, для уверенности нужно прошить проверенный биос из шапки. Во вторых, сбросить настройки либо загрузить дефолтные. В третьих повторить процедуру разгона/теста.

Модифицировал сам по причине того, что в шапке был биос с другими микрокодами.
сейчас приложу тут своё творение...

Добавлено спустя 8 минут 2 секунды:
HD3DDR3-F5+Q0
https://drive.google.com/file/d/0B1h7CU_M66uxVWJ2YzMtcjJXQ0k/view?usp=sharing

_________________
И остались в лесу одни пеньки, НО МЫ ИХ ВЫКОРЧИВАЕМ и оставим на их месте указатели




Member
Статус: Не в сети
Регистрация: 01.02.2015
Откуда: Москва
Удалите .zip, просто на форум не грузятся файлы без расширения.
Вложение:
Комментарий к файлу: z170-hd3 ddr3
mem 1500 11-13-12-28-1T 1.35V
CPU 3600 24*150, кэш 2400 16*150

3600oc.zip [7.42 КБ]
Скачиваний: 148

Кроме памяти ещё имеет смысл попробовать увеличить множитель кэша, а то я у себя аж 16 поставил и было лень смотреть насколько можно повысить.
И в Miscellaneous Settings поставить gen3 для pcie, у вас же Q0.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
S3 писал(а):
Модифицировал сам по причине того, что в шапке был биос с другими микрокодами

Биос в шапке содержит микрокоды как для Q0 так и А0 процессоров. Никаких "других" микрокодов там нет. Ваш биос содержит микрокод только для Q0, при чем той же самой версии, что и в шапке. Если вы уверены в правильности своих действий по интеграции микрокода, тогда можно начать с пункта 2. Сбросить биос (лучше перемычкой или батарейкой) и повторить разгон или проверку.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18
KT писал(а):
Не знаю может попробую сменить прошивку на последнюю доступную на сайте 2201 или как там она, и ее поковырять. Ну и если не поможет то только забить.

Вот кстати биос реально помогает, у меня сейчас стоит 2003 последняя версия перед нерфом инженерников и на ней значительно проще подобрать стабильную систему чем на последнем биосе с микрокодами от производителя 0321. Скажем там 4ггц на 0321 бралось только на 22 множителе и с памятью были проблемы очень сложно было подобрать рабочий делитель, на 2003 запускается на все х делителях памяти которая способна взять мои плашки. Ну и 24 множитель норм работает на 4ггц +




Junior
Статус: Не в сети
Регистрация: 02.04.2017
Откуда: Russia

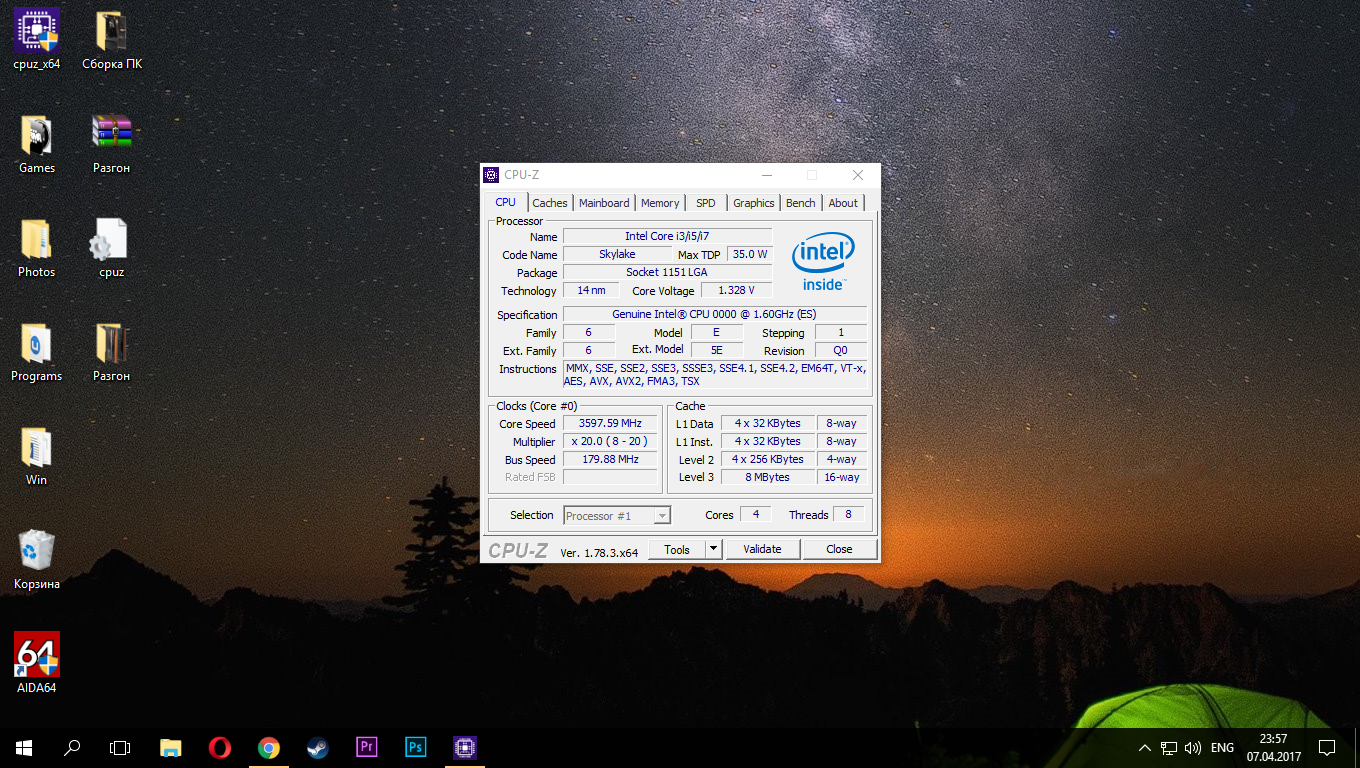

Помогите нормально разогнать QHQJ 1.60ghz l501c312.
При загрузке системы были дабл старты либо ошибка overlocking failed, но в конце концов система запускалась. В принципе видео рендерил, норм без ошибок. В battlefield 4 играл тож норм. Но довести до ума разгон так и не могу.
Скрины разгона прилагаются в архиве.
Система:
Мать ASUS z170 P (bios 2003 x64)
Проц QHQJ 1.60ghz l501c312
Видеокарта 1050Ti 4gb
Озу 2x4 HyperX Fury DDR4 2400Mhz


Вложения:
2017-04-07 (3).png
2017-04-07 (3).png [ 1.32 МБ | Просмотров: 1264 ]
Разгон.rar [1.4 МБ]
Скачиваний: 44


Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37

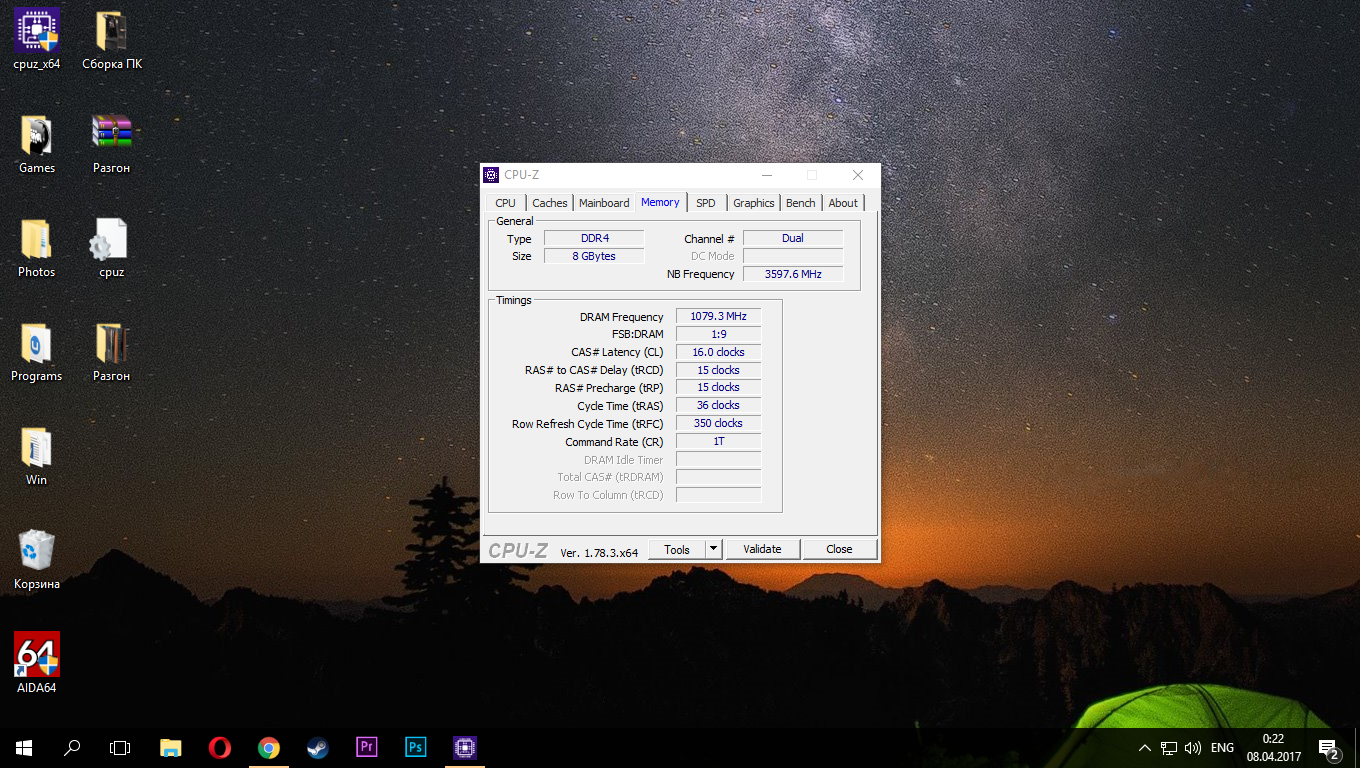

Shvedchikoff CPU-Z вкладку Memory, пожалуйста. Можно увеличить тайминги 16-18-18-34 2Т или 18-18-18-34 2Т:
Вложение:
Timing.png [ 4.09 КБ | Просмотров: 1254 ]

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 02.04.2017
Откуда: Russia
Postarc писал(а):
Shvedchikoff CPU-Z вкладку Memory, пожалуйста. Можно увеличить тайминги 16-18-18-34 2Т или 18-18-18-34 2Т:
Вложение:
Вложение Timing.png больше недоступно


Вложения:
2017-04-08.png [ 1.32 МБ | Просмотров: 1252 ]
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16605 • Страница 560 из 831<  1 ... 557  558  559  560  561  562  563 ... 831  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Ursus82, YagAS и гости: 24


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
cron
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
