В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake
В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake. Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77
F.A.Q.
F.A.Q.
Что это за процессоры? Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.
Какой процессор мне купить? Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат. Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате. Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.
Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.
С какими материнскими платами работают? Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.
Касаемо выбора материнской платы под разгон этих процессоров. Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI. Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504 Известные проблемы: На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы. На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса. На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.
А что насчёт работы с памятью DDR3? Официально платформа Skylake работает с DDR4 и DDR3L. Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации. Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.
Есть ли примеры скальпирования этих процессоров, что под крышкой? Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет. Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.
Что с разгоном? Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа. Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В. С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.
Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)
Обновлять биосы до последних версий не глядя не рекомендуется. У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx. В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0. В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.
Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).
Member
Статус: Не в сети Регистрация: 25.04.2017 Откуда: Казань Фото: 0
Добрый день, попал в руки системник с 6400t Q0 L501 QHQG - начал с ним шаманить. В основном столкнулся с проблемой со стороны оперативки (все время при старте были проблемы с ней) - кое как запустился в систему и запустил OCCT сначала без AVX, а потом и с ним. Во время маленьких тестов замечал зависание и потом опять рабочее состояние (притом зависание только приложений OCCT и HWMonitor). Вобщем и целом нужен совет - тротлинг или нет (датчикам температуры не очень доверяю, читал они глючат)? Напряжение можно и ниже - просто первый успешный запуск с 3.8 https://1drv.ms/f/s!AmXsRRnCPk-fgZZidb4SxqDWCIx4tA результаты OCCT
Member
Статус: Не в сети Регистрация: 28.10.2016 Откуда: СПБ Фото: 16
Postarc писал(а):
Alex_Dan На страницах темы был поднят вопрос о влиянии напряжения ОЗУ на нагрев процессора. Речь шла о напряжении ОЗУ 1.35В против 1.20В и нагреве на 4 -5 градусов. В вашем случае целых 20! Правда там образцы были скальпированы. Больше придерживаюсь в этом вопросе мнения TyPuCToZ, x3_kTo. ОЗУ не виновато. Беда либо в настройках, либо термоинтерфейсе между процессором и кулером. Имею 2 планки Corsair CMK8GX4M1A2400C14, перегрева процессора не замечал. Через пару недель приедут китайские планки памяти потестирую на них. Интересно, почему у вас на частоте 3.4Ггц такое высокое напряжение VCore, аж 1.28В! Обычно для QHQG достаточно 1.1В-1.18В.
Подтверждаю, осенью интересовался вопросом повышения температур ES с одной и двумя плашками памяти при вольтажах 1.2 - 1.35 В и незначительном повышении SA. Максимальная разница была в пределах 4 градусов под нагрузкой.
Добавлено спустя 23 минуты 37 секунд:
Postarc писал(а):
wagonwheels Поменять процессор, попытаться снова запустить комп. Радиаторы можно не ставить, не успевают нагреваться процессоры. А можно просто прикрыть процессор радиатором, не закрепляя.
При всем уважении, не следует так делать - можно получить локальный перегрев ядра, например. КПТ-8 стоит 100р и для таких экспериментов прекрасно подходит.
_________________ Не искажайте наименование комплектующих, название опций в BIOS. Тогда поиск будет работать лучше. #Жду TigerLake с 2016г.
Member
Статус: Не в сети Регистрация: 29.10.2015 Фото: 1
В новых версиях биосов нет поддержки инженерников (и микрокоды на поддержку не влияют, они влияют на стабильность). Последние рабочие биосы (1803 для A0 и 2003 для Q0) с микрокодами есть в шапке.
Member
Статус: Не в сети Регистрация: 10.01.2011 Откуда: Ростов Папа
Пришел мой ЖМ-6 наконец. Намазал на ядро и крышку. С мх-4 на ядре и 1,32в при 3700мгц, в линксе после 1го забега более 95 градусов было, скрины было очкливо делать. С жм не более 70 при тех же настройках. Думал больше частоту возьму, но выше 3750 процессору нужно более 1,4в, не целесообразно думаю, хотя 4000 берет, но стабильности нет, а вольтаж поднимать не хочу, плата не очень многофазная.
Добавлено спустя 17 минут 33 секунды:
MakaRenkO писал(а):
при фиксации параметра internal pll voltage

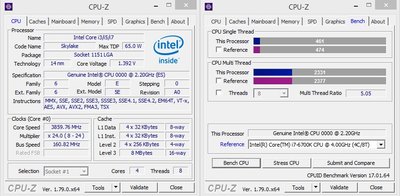

Спасибо за подсказку. При pll 1,11в заработало на 3860 при 1,392в, хотя думаю это глюк мониторинга, в биосе стоить офсет +0,200в на ядро при vid 1.088. Если pll оставить на авто или в пределах 0,9-1в, то для этой же частоты требуется офсет уже в +0,250 и выше.
Вложение:
3860.jpg [ 113.68 КБ | Просмотров: 1745 ]
Вообще веселый инженерник. Допустим множитель ядро/кеш 23, напряжение 1,35в в мануал, память около 2133. Ставишь шину в 160 - работает. Ставишь 165 работает, а поставь 161-163 - хрен работает. Множитель ядро/кеш 24, при 160,9 по шине работает, а при 150 не работает
_________________ R3 Pro 4350g@4200, Wraith Max RGB, Asrock B550 Phantom Gaming 4, G.Skill TRIDENT Z RGB@4200cl16, LiteOn MU X1 512GB, Open Stand, Corsair CX750M
Собрал наконец-то свою систему на qhqg l448, asus z170k, планка g.skill aegis 16gb 2400 c15 и сразу же столкнулся с такой проблемой, что при запуске крутятся вентиляторы, горят лампочки, но никаких звуков от спикера, нет изображения что с карты, что со встройки и проц не греется. Подумал, может быть попалась партия с последними биосами, прошил программатором на мод 2003 - то же самое В чем может быть проблема? Ещё и ресет к тому же не работает
Member
Статус: Не в сети Регистрация: 28.10.2016 Откуда: СПБ Фото: 16
VaMPiRe3966 писал(а):
Господа, у кого как обстоят дела со встройкой QHQG 448? В нагрузке не падает?
Бублик крутит, даже небольшой разгон может. Хотя, в cinebench чёрными точками артефачит, однако думаю, тут дело в особой магии драйверов.
Добавлено спустя 7 минут 21 секунду:
KT писал(а):
С означенным выше иглу у меня предельное напряжение для прохождения LinX 1.280. Температура при этом 93-94 градусов была. Где-то так. В горизонтальном положении корпуса могу проходить линкс при тех же температурах или может немного более высоких максимальных 96С (но без троттлинга точно) на напряжении 1.344. В таком духе
У тепловых трубок в вертикальном положении эффективность теплопереноса примерно в 2-3 раза выше ( читал техническую статью пару лет назад) логично полагать, что для трубок процессорных куллеров тоже верно.
_________________ Не искажайте наименование комплектующих, название опций в BIOS. Тогда поиск будет работать лучше. #Жду TigerLake с 2016г.
Member
Статус: Не в сети Регистрация: 10.01.2011 Откуда: Ростов Папа
regme Это если гладкостенные трубки. Трубкам с наполнением все равно как лежать, там капиллярные силы туда-сюда гоняют жидкость.
_________________ R3 Pro 4350g@4200, Wraith Max RGB, Asrock B550 Phantom Gaming 4, G.Skill TRIDENT Z RGB@4200cl16, LiteOn MU X1 512GB, Open Stand, Corsair CX750M
Member
Статус: Не в сети Регистрация: 11.03.2017 Откуда: sura
Гайс, подскажите есть смысл, менять мат.плату для лучших результатов разгона. Сейчас стабил показатели 3900mhz при 1,35v. Стоит asus z170 p и одна плашка 8gb kingston 2133. Сижу на вн.граф ядре. Какие лучше сейчас предпринять шаги для улучшения показателей? Докупить вторую планку ram? Или поменять asus z170p на z170a или z170 pro???
В новых версиях биосов нет поддержки инженерников (и микрокоды на поддержку не влияют, они влияют на стабильность). Последние рабочие биосы (1803 для A0 и 2003 для Q0) с микрокодами есть в шапке.
peregib Да, в ммтулзе посмотрел, по крайней мере каблуковских микрокодов не обнаружил. А проблема была абсолютно не в этом. Оказалось, пока ставил проц, погнул несколько ножек в сокете конденсаторами, которые снизу проца. И вооружившись парой шприцов, пофиксил это дело
Member
Статус: Не в сети Регистрация: 28.10.2016 Откуда: СПБ Фото: 16
radeon29 писал(а):
Ребят ,кто может подсказать ,без разгона 6400Т QHQG будет заметно слабее чем i5 6600 ? Появился вариант на втором компе обновку сделать и цена на инженерник даже ниже чем на бу i5 6600 ,но мать стоит h110,то есть не погнать?,зато задел на будущее)))
Заметность понятие относительное. В стоке использовал некоторое время - виртуалки крутит, компиляция бодрая, кино на встройке посмотреть можно. По играм с gtx 970 (FHD): ведьмак 3, стеллариус без проблем. Для бытового использования qhqg в стоке достаточно.
Добавлено спустя 1 час 18 минут 15 секунд:
leve1ord писал(а):
regme Это если гладкостенные трубки. Трубкам с наполнением все равно как лежать, там капиллярные силы туда-сюда гоняют жидкость.
Возможно, что и нет разницы. В целом, вопрос как лучше работает конкретный куллер проверяется за полчаса укладыванием системника набок. Хотя, даже если и работает лучше в вертикальном положении, горизонтально размещать что-либо крупнее ITX не стал бы - слишком много рабочей поверхности занимает.
_________________ Не искажайте наименование комплектующих, название опций в BIOS. Тогда поиск будет работать лучше. #Жду TigerLake с 2016г.
Последний раз редактировалось regme 26.04.2017 15:05, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 28.10.2016 Откуда: СПБ Фото: 16
reguser писал(а):
Гайс, подскажите есть смысл, менять мат.плату для лучших результатов разгона. Сейчас стабил показатели 3900mhz при 1,35v. Стоит asus z170 p и одна плашка 8gb kingston 2133. Сижу на вн.граф ядре. Какие лучше сейчас предпринять шаги для улучшения показателей? Докупить вторую планку ram? Или поменять asus z170p на z170a или z170 pro???
А чего именно вам не хватает с точки зрения функциональности? Больше мегагерцев?
Замена насторенной z170-p на z170-a нецелесообразна, прирост производительности будет близок к погрешности. Замена платы даст вам чуть лучшее питание, несколько лучшие показатели разгона за счет тонкой настройки, позволит несколько лучше погнать память. Если есть желание потратить деньги на железо, имеет смысл смотреть в сторону увеличения дискового пространства, приобретения отсутсвующего ssd или увеличения объема памяти. Опять же, качественная переферия/кресло даст гораздо больше удовольствия, нежели дополнительные 50 попугаев в синебенч.
Добавлено спустя 1 час 22 минуты 45 секунд:
Loki2k писал(а):
Добрый день! Есть несколько вопросов, надеюсь на помощь гуру) 1. Насколько сейчас актуальна тема с покупкой инженерного образца скайлейка и материнки на z170, учитывая что это устаревшая архитектура и набор логики?
Умеренно актуальна, но не по причине устаревания логики/архитектуры, а в следвии изменений на рынке - выход райзена, каби, появление б/у скаев, снижение цен на хасвелы в том числе на б/у рынке. Осенью дешевый магазинный комплект из платы и cpu для инженерника (L501) обходился примерно в 18т.р. а с аналогичным по производительности серийным процом - 25т.р., сейчас первый будет стоить 18, а второй обойдется уже в 20 - уже не так интересно, с учетом того, что могут возникнуть сложности на бюджетных платах. Судя по теме, с финансовой точки зрения интерес представляют неразгоняющиеся инженерники с платами H110, но там уже вопрос в целесообразности такой экономии ( пара тысяч по сравнению с аналогичным по производительности комплектом из магазина).
Loki2k писал(а):
Насколько сильно будет проигрывать решение на инженерном скайлейке и 170 современной связке 7700+Z270?
У них одинаковая производительность на мегагерц и линейный рост производительности от частоты. z270 функционально может лучше, вопрос в том, нужна ли вам эта функциональность. Встречал информацию, что 7700 сбрасывает множитель при активных вычислениях avx, но лучше уточнить в соответсвующих темах.
Loki2k писал(а):
2. Нет ли аналогичных сливов инженерных образцов но уже актуальной архитектуры?
Есть. Дорогие и не гонятся. По крайней мере пока. Не нужно никому.
Loki2k писал(а):
3. Какую материнку стоит выбрать для связки с инженерным скайлейком? Все рекомендуют асрок икстрим4, но они уже не продаются. Extreme 6 можно брать, потребуется ли под него модифицированный биос? Или может вообще другого производителя можете посоветовать, нужен разгон и желательно подсветка как у асус аура.
Асроки рекомендовали летом, потому что было точно известно, что с ними ES работает, сейчас уже неактуально (даже, скорее наоборот - лучше не брать асрок по той причине, что вы ограничены корейскими биосами). Вероятно с аura все будет работать, посмотрите по теме, емнип кто-то имел на руках. Опять же, можно сдать в магазин, если проблемы будут. В целом, по текущей информации qhqg работают на всех платах. Иногда нужно больше манипуляций, иногда меньше. Правильно будет выбрать плату в соответвии со своими требованиями без оглядки на "инженерность" процессора, после чего просто уточнить в этой ветке, что все работает и не возникает ли проблем.
_________________ Не искажайте наименование комплектующих, название опций в BIOS. Тогда поиск будет работать лучше. #Жду TigerLake с 2016г.
Вероятно с аura все будет работать, посмотрите по теме, емнип кто-то имел на руках.
приобрёл asus z170 pro gaming aura, завёлся без проблем, с коробки был биос 0311, были проблемы со стабильностью встройки прошил 2103 с микрокодами, за 2 недели 2 раза ловил зависон, и 1 бсод бсод: KMODE_EXCEPTION_NOT_HANDLED igdk.md64.sys сижу на qhqj 20x150 1.05v, сберегайки + турбо буст, встройка
_________________ Asus Z170 Pro Gaming Aura | i7 (QHQJ @3.0 1.05V 20x150) | HD 530 | Arctic Freezer Xtreme | 1x8GB Crucial DDR4-2400Mhz | KCAS 600W | Toshiba 1TB P300
