  Mellow
Прилепленное (важное) сообщение

Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).

Реклама

Партнер
  Деменков Константин

Member
Статус: Не в сети
Регистрация: 09.08.2006
Откуда: С-П.б
Кто-то может из общих соображений прикинуть - можно ли залочить работу процессора с серийным степпингом (U0 в z290) по аналогии со cкайлэйками? Степпинг R0 в z270 не работает?
  dart_raiden

Member
Статус: Не в сети
Регистрация: 29.10.2015
Фото: 1
Наши инженерники, скорее всего, никто не "лочил" (лок подразумевает целенаправленную блокировку). Вероятнее всего, был удалён код, отвечающий за инициализацию таких процессоров, поскольку он отличался для процессоров каждого степпинга (коих три). А на носу была глобальная адаптация биосов для новой версии ME (11.0 → 11.6) и вендору пришлось бы делать тройную работу, что совершенно ему не выгодно.

Если так, то на Z380 и 390 Coffe Lake ES работать будут.


Последний раз редактировалось dart_raiden 23.12.2018 21:47, всего редактировалось 1 раз.

  Деменков Константин

Member
Статус: Не в сети
Регистрация: 09.08.2006
Откуда: С-П.б
dart_raiden писал(а):
Наши инженерники, скорее всего, никто не "лочил" (лок подразумевает целенаправленную блокировку). Вероятнее всего, был удалён код, отвечающий за инициализацию таких процессоров, поскольку он отличался для процессоров каждого степпинга.

Это я и имел ввиду. Т.е. если степпинг серийный то микрокод никто удалять не будет? Микрокод к чему привязывается? Степпинг, частотная формула, можитель и т.п. ? Если так, то опасений, что проц с серийным степпингом заработает на з290 не должно быть?
  dart_raiden

Member
Статус: Не в сети
Регистрация: 29.10.2015
Фото: 1
Деменков Константин писал(а):
Микрокод к чему привязывается?

CPUID
В заголовке микрокода указан CPUID, процессор сверяет его со своим и таким образом узнаёт, что этот микрокод для него. Если бы кто-то выложил скрин из аиды и подобного софта, где виден CPUID инженерника Coffee Lake, то было бы проще ответить.

Но, я хочу напомнить, успешный старт, например, наших инженерников не зависит от микрокода. Можно легко засунуть микрокод инженерника Skylake в поздние биосы, но инженерник на них не запустится.

Деменков Константин писал(а):
опасений, что проц с серийным степпингом заработает на з290 не должно быть?

Итоговый ответ таков: поскольку степпинг у инженерников и серийных моделей Coffee Lake одинаков, с большой вероятностью, оно запустится. А вот подойдут ли микрокоды от серийных к инженерникам, зависит от CPUID. То есть, в худшем случае вы просто будете без свежего микрокода, но с этим можно жить. Мы вот живём на Skylake с древним микрокодом от 2014 года, в то время как для серийных Skylake актуальный микрокод датируется 2018 годом. Но живём, не жалуемся.

Если же вам нужна 101% гарантия, то берите те материнки, которые рекомендуют китайские продавцы, очевидно, на них работает стопудово.


Последний раз редактировалось dart_raiden 23.12.2018 22:00, всего редактировалось 1 раз.

  miro1674n

Member
Статус: Не в сети
Регистрация: 14.06.2018
dart_raiden писал(а):
Плюс возня с изоляцией площадок на кофейнике, если не хочется рисковать из-за косяков вендора, который мог в сокете развести неиспользуемые пины вопреки рекомендациям Intel.

Там только у гиги гемора больше. В любом случае продают китайцы наклейки на контактные площадки проца, как те что были на Xeon s771 :-) Гемор там в основном в модификации биоса. А различиями в назначении пинов - купил наклейку, наклеил и норм.

dart_raiden писал(а):
Итоговый ответ таков: поскольку степпинг у инженерников и серийных моделей одинаков, с большой вероятностью, оно запустится. А вот подойдут ли микрокоды от серийных к инженерникам, зависит от CPUID.

У одного и того же степпинга CPUID тоже будет одинаковый. Так что инженерники кофелейка очень удобны в этом плане.
  dart_raiden

Member
Статус: Не в сети
Регистрация: 29.10.2015
Фото: 1
miro1674n писал(а):
Гемор там в основном в модификации биоса.

Мне как раз всегда сложнее что-то делать физически, где можно накосячить (наклейки, пропилы), а перетащить модули с одной прошивки в другую по инструкции - это всегда пожалуйста :)
  sp1k3y2

Member
Статус: Не в сети
Регистрация: 23.09.2017
dart_raiden писал(а):
Обходит, потому что ядер больше?
Ну так и инженерник 9900 (8/16)

Зеоны кофи имеют максимум 6/12, этому еще летом удивлялись. Риски есть, но и цена норм. Еще бы кто мог разобраться как модифицировать z170..

_________________
ES i7 6700k qhqf 3800Mhz, gigabyte z170m dd3 f4, 4 Гб ОЗУ 1600 Мhz, GTX 1070 gigabyte, 240 Gb ssd, 360 Gb ssd, 2 Tb hdd, Монитор 144Гц

  dart_raiden

Member
Статус: Не в сети
Регистрация: 29.10.2015
Фото: 1
Цитата:
Еще бы кто мог разобраться как модифицировать z170

Плясать надо от 2 вещей: от модификации десктопных Coffee Lake под платы предыдущих поколений и от знания того, что запуск Xeon на Z-чипсетах блокируется с помощью Intel ME.

То есть, сначала готовим мать к приёму Coffee Lake, заклеиваем пятаки на проце и пробуем стартануть (в надежде, что Intel не предусмотрела такой двойной финт: Xeon + чипсет позапрошлого поколения). Если не прокатило, то отключаем ME через me_cleaner. Если стартанёт, то уже можно копать в сторону включения ME, потому что без неё нет разгона (того самого, со 100 до 102.7 по шине). Тут тоже есть кое какие придумки, но без проца на руках теоретизировать сложно.

И мать нужно подбирать, написано, что на MSI i7-8700, например, не стартуют (есть вероятность, что Xeon тоже). Да и биос абы какой не пойдёт, допустим, у асусов на Z170 поддержка ME 11.7 начинается лишь с биосов 3xxx
  gangster159rus

Junior
Статус: Не в сети
Регистрация: 20.06.2012

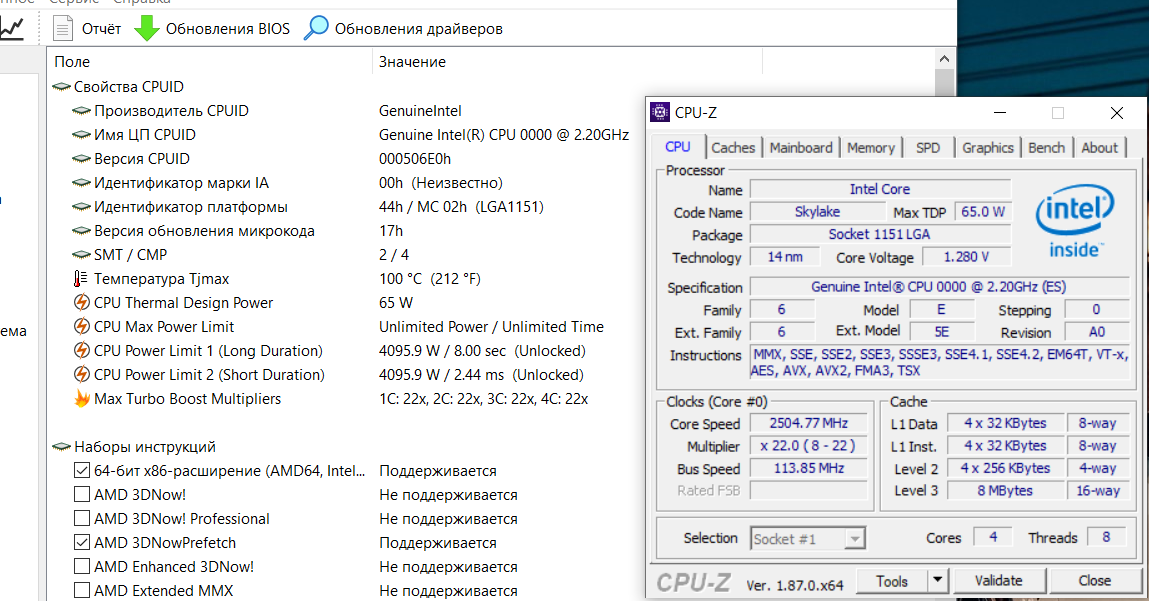

dart_raiden писал(а):
Раз биос из шапки, то прошиты. Реальную картину показывает CPU-Z.

полагаете, что разгон на самом деле висит на 113мгц шине?


Вложения:
222222222222222222222222222222222.png [ 184.75 КБ | Просмотров: 1374 ]

_________________
History My VideoCard's: GeForce 2MX400 ► Radeon 9600 Pro ► GeForce 5900XT ► Radeon HD 4670 ► Radeon HD 6750 ► GeForce GTS 450 ► GeForce GTX 550 Ti
  dart_raiden

Member
Статус: Не в сети
Регистрация: 29.10.2015
Фото: 1
Нездоровая фигня...
Всё-таки, точку поставит CineBench
  Lantrat

Member
Статус: Не в сети
Регистрация: 08.11.2018

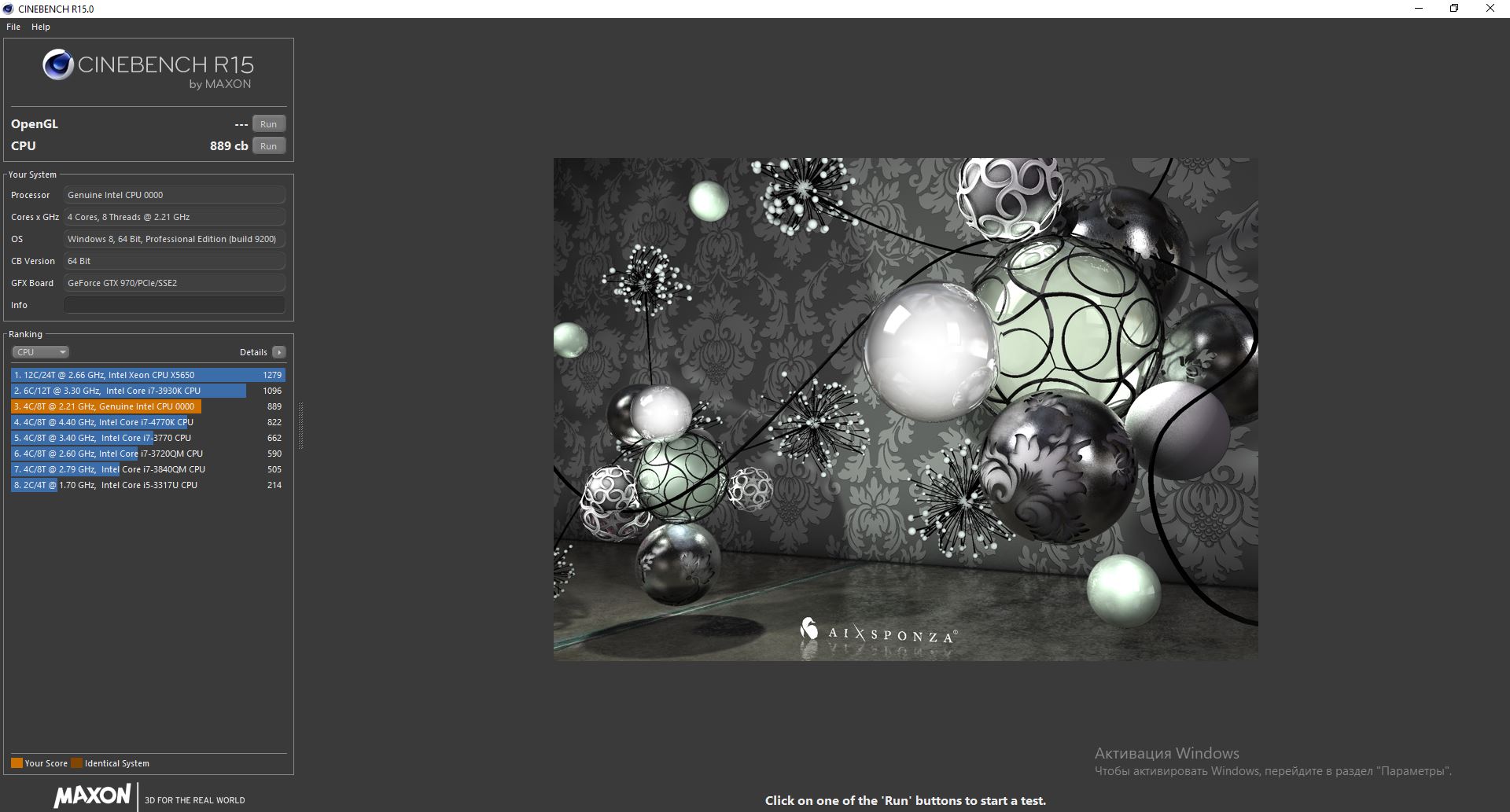

Вот вам скриншот от чего отталкиваться, тест в CineBench R15.038_RC184115 моего QHQG на частоте 4040 Мгц (сам CineBench частоту не определяет правильно). Прогоните этой версией теста свой процессор, у Вас должно быть близко к моим результатам, ну естественно чуть меньше, так как у Вас частота разгона меньше, если покажет значения близкие к моим, то всё хорошо, врут датчики, если значения будут сильно меньше то увы и ах, Вам не повезло.


Вложения:
Снимок.JPG [ 202.41 КБ | Просмотров: 1298 ]
  dart_raiden

Member
Статус: Не в сети
Регистрация: 29.10.2015
Фото: 1
Ещё можно сравнить на частоте 3600 с серийным i7-6700, тесты последнего есть в интернете. У меня выходит примерно сопоставимо (780-790 vs 810-815).
  Rhein

Junior
Статус: Не в сети
Регистрация: 25.12.2018
Деменков Константин писал(а):
Товарищи, есть у кого-то опыт с инженерниками 8й/9й серии и чипсетами/материнками z370/390?


Имею инженерник кофе qnlv, пришёл с Китая на прошлой неделе. ОЗУ сходу взяла 3200 на xmp профиле. Сам проц разогнал до 4600 при напряжении 1,19 с оффсетом avx -2. Дальше гнать и не пробовал, линкс проходит, бсодов нет. Рад как слон :) 10к сэкономил по сравнению с серийником.
  ]Hennessy[

Junior
Статус: Не в сети
Регистрация: 19.12.2018
Есть у кого дамп бивиса для Asus z170-p под процессоры A0, не могу завести с QH8F и модифицированным биосом 1804 из форума, тупо не выводит изображение, хотя процессор нагревается. Буду рад любой помощи
  Lantrat

Member
Статус: Не в сети
Регистрация: 08.11.2018
Снятый дамп биоса для A0 как раз и будет тот самый 1804 из шапки сверху, так как перед установкой инженерника зачастую именно ним из шапки и прошиваются, ну или берут оригинальный биос 1804 с сайта Асус и сами добавляют микрокоды, что как раз и даёт именно тот биос, что находится в шапке, так что смысла нет, шило на мыло. А сами QH8F ну очень лотерейные и главный их косяк как раз сломанное видеоядро и\или невозможность вывести изображение на PCIex16 слот. Как я Вам уже говорил ранее, что-то мне подсказывает что у Вас ситуация увы и ах, Ваш единственный способ, проверить процессор на другой матери, больше Вам ничего не поможет, если уж даже в стоке не заводится, уж извините, если и на другой матери в стоке будет такая бяка то процессор 100% в мусорное ведро и на Али за другим, уже QHQG. Не раз уже говорил не связываться с A0 ревизией только потому что она дешевле, как говорится скупой платит дважды, хотя если денег не жалко и хочется крутануть колесо фортуны то тогда да, самое оно. Если уж совсем хочется, то скачайте с офф сайта Асус биос 1804 или более ранний, он то уж точно чистый, зашейте, пока без микрокодов и попробуйте запустить, далее в этот чистый скачанный биос сами зашейте нужные микрокоды и снова попробуйте запустить, но что-то мне подсказывает что ничего это не даст.
  miro1674n

Member
Статус: Не в сети
Регистрация: 14.06.2018
Lantrat писал(а):
ну или берут оригинальный биос 1804 с сайта Асус и сами добавляют микрокоды

еще добавляют идентификаторы платы и мак адрес из дампа своего биоса ;) хотя конечно работать и так будет. Для всего этого есть прога тоже FD44 Editor.
  Lantrat

Member
Статус: Не в сети
Регистрация: 08.11.2018
Это да, но ему для теста и так будет нормально, я помнится не добавлял ни идентификаторы ни мак адрес, тупо чистый биос сайта и микрокод вшил, таже плата Z170-P, всё работало и гналось на ура, но у меня QHQG да и после перешёл на более новый 2003, но у ]Hennessy[ как мне кажется всё-таки дело в бракованном экземпляре, к сожалению.
  dart_raiden

Member
Статус: Не в сети
Регистрация: 29.10.2015
Фото: 1
]Hennessy[ писал(а):
Есть у кого дамп бивиса для Asus z170-p под процессоры A0, не могу завести с QH8F и модифицированным биосом 1804 из форума, тупо не выводит изображение, хотя процессор нагревается. Буду рад любой помощи

Ну вот снятый программатором дамп, только обязательно после прошивки настройки перемычкой скиньте, там мои настройки.
Но это вам ничем не поможет, как выше сказали. Проблема в сокете или проце.
https://yadi.sk/d/e7qOmiUFq5xwMQ
  gangster159rus

Junior
Статус: Не в сети
Регистрация: 20.06.2012
Lantrat писал(а):
Вот вам скриншот от чего отталкиваться, тест в CineBench R15.038_RC184115 моего QHQG на частоте 4040 Мгц (сам CineBench частоту не определяет правильно). Прогоните этой версией теста свой процессор, у Вас должно быть близко к моим результатам, ну естественно чуть меньше, так как у Вас частота разгона меньше, если покажет значения близкие к моим, то всё хорошо, врут датчики, если значения будут сильно меньше то увы и ах, Вам не повезло.

Взял эту версию, проверил, 544 очка, при том что у памяти еще сток 3к частота, что же может быть не так с разгоном или просто уперся?

_________________
History My VideoCard's: GeForce 2MX400 ► Radeon 9600 Pro ► GeForce 5900XT ► Radeon HD 4670 ► Radeon HD 6750 ► GeForce GTS 450 ► GeForce GTX 550 Ti

  ]Hennessy[

Junior
Статус: Не в сети
Регистрация: 19.12.2018
Огромное спасибо всем за помощь мне как дилетанту, результат сообщу сегодня-завтра
