В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake
В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake. Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77
F.A.Q.
F.A.Q.
Что это за процессоры? Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.
Какой процессор мне купить? Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат. Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате. Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.
Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.
С какими материнскими платами работают? Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.
Касаемо выбора материнской платы под разгон этих процессоров. Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI. Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504 Известные проблемы: На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы. На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса. На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.
А что насчёт работы с памятью DDR3? Официально платформа Skylake работает с DDR4 и DDR3L. Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации. Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.
Есть ли примеры скальпирования этих процессоров, что под крышкой? Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет. Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.
Что с разгоном? Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа. Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В. С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.
Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)
Обновлять биосы до последних версий не глядя не рекомендуется. У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx. В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0. В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.
Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).
Member
Статус: Не в сети Регистрация: 29.10.2015 Фото: 1
Это именно собственноручно слитый всё тем же программатором дамп (вытаскиваем микруху, втыкаем в программатор, сохраняем в файл). Именно поэтому при его восстановлении биос оказывается запаролен и поэтому я советую сбрасывать настройки, бо снято оно с материнки в разгоне и с запароленным биосом (делалось когда-то как бекап для личных нужд, поэтому настройки и пароль скидывать поленился).
Если бы это был образ с сайта, то в нём не могло бы быть моих настроен и моего пароля.

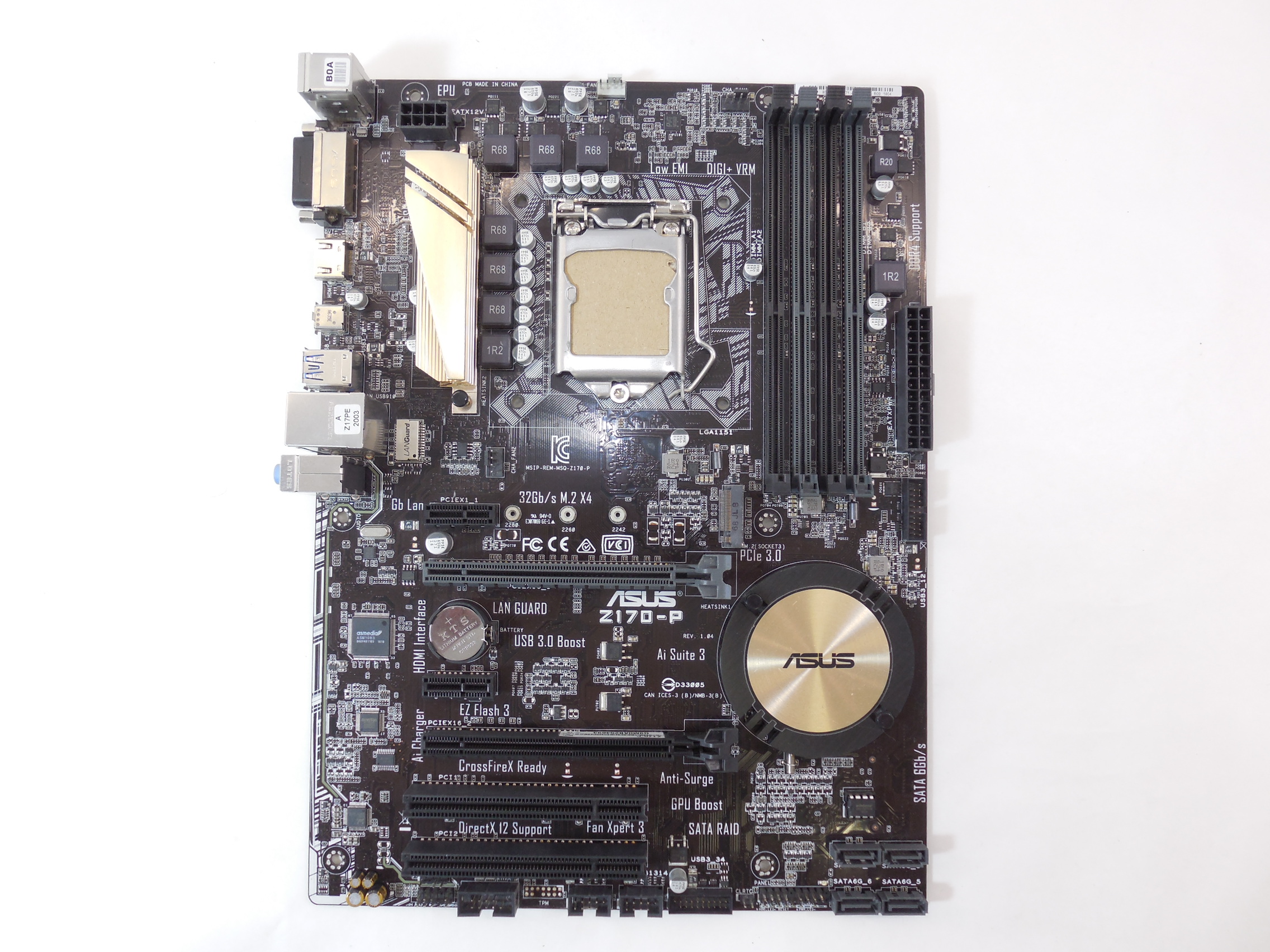

Z170-P (без всяких приставок типа D3) Дамп, версия биос 1804 (обязан запускаться любой инженерник Skylake) cофт программатор у меня CH341A
как делал я: - воткнул программатор с правильно вставленным в него чипом - запустил софт, выбрал тип микросхемы, Flash 25_xx, далее у меня нормально сработала "определить чип", определив его как W25Q128 - «файл» → «открыть файл», «чип» → «стереть чип», «чип» → «записать данные на чип» - воткнул чип в мать в правильной ориентации - не включая мать, замкнул отвертой два контакта, отвечающих за сброс настроек биоса (CLRTC, в самом низу платы, левее гребенки для подключения портов передней панели корпуса) - включил, зашёл в биос, на всякий случай сразу скинул все настройки программно на дефолтные
если биос просит на вход пароль, то пароль 2wHNh5kU!*
Огромное спасибо! Сегодня буду пробовать, отпишусь!
Люди, подскажите что делать, разгон по просту не хочет работать, все настройки сохроняются в биосе но в винде это никак не проявляется P.S. ссылка на видео с проблемой https://vk.com/video181984251_456239412 P.S.S. видео пофиксил
Последний раз редактировалось Neptune_ 12.09.2019 8:12, всего редактировалось 3 раз(а).
Народ! Кто откатывался на платах Gigabyte до старых версий биос? Я всё делаю по инструкции - 1) качаю fpt_DOS-Z170, HxD 2) делаю загрузочную флеш руфусом, кидаю туда прошивальщик с заменой 3) открываю биос - не нахожу "888888888788" ((( 4) сохраняю на флеш bios.bin, перезагружаюсь, выставляю приоритет на флешку, перезагружаю и...грузится винда (((.
Member
Статус: Не в сети Регистрация: 09.07.2018 Фото: 0
sp1k3y2 писал(а):
потому что
видимо нада читать мануал к маме - какую F жать для вызова этого меню,
sp1k3y2 писал(а):
прошился, получил кирпич.
а че писать о результатах не пойми чего )) телепаты и в природе редко встречаются, а здесь и подавно )) на какой маме проделываете, для начала и какой биос, камень мучаете?
В биосе разгоняю его по шине, в винде всегда частота 1.99 Ггц (турбо буст включен) Пробовал уже разные биосы и от других модификаций платы, везде одна проблема. Куда копать, может кто подскажет?
Member
Статус: Не в сети Регистрация: 09.07.2018 Фото: 0
savage3d, у меня такая мать, где вы v2103 мод взяли ? в шапке Asus Z170 PRO Gaming v2003 если версию понижали то нада программатором, оба таких камня нормально гоняца, тока зафиксить надо напругу и память выставить на 2133 на время разгона камня, отключить энергосберегайки, и следите за темпами, я уже писал им нужен скальп, по скольку жвачка под крышкой наверняка сухая
Если вы смотрите частоту в диспетчере устройств или диспетчере задач, то там у инженерников всегда отображается стоковая частота. Реальную частоту нужно смотреть через, например, CPU-Z
savage3d, у меня такая мать, где вы v2103 мод взяли ? в шапке Asus Z170 PRO Gaming v2003 если версию понижали то нада программатором, оба таких камня нормально гоняца, тока зафиксить надо напругу и память выставить на 2133 на время разгона камня, отключить энергосберегайки, и следите за темпами, я уже писал им нужен скальп, по скольку жвачка под крышкой наверняка сухая
Прошил от z170i pro gaming, т.к. на родной прошивке любой версии после разгона мать не стратовала. Разгон только нормально заработал на прошивках от z170p и z170i pro gaming
Да вообще странная мать и проц. Разгон реально заработал только на биосе от другой модели мамки. Проц разгоняется до 4ггц и работает, но мать стартует иногда только с танцами с бубном. Пришлось снизить до 3 ггц, тогда стало всё ок. У вас какой биос в итоге? Можете снять дамп?
Member
Статус: Не в сети Регистрация: 09.07.2018 Фото: 0
savage3d да на ней уже последн мод КТ + кофе 9600к )), но у меня на моде из этой шапки 2003 все гонялось без проблем на qhqj тут куратор смежной ветки подсказал, осмотрите внимательно сокет, протрите ластиком, спиртом камень, попробуйте ослабить прижим кулера на камень, проверить равномерность его прижима
