В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 29.10.2015
Фото: 1
Полный откат биоса на мат. платах ASUS с версии 3xxx на более раннюю без программатора
Требуется иметь на руках любой серийный Skylake/Kabylake, чтобы запустить систему

Способ 1: Инженерные версии Intel® Skylake и всё, что с ними связано! #16249470
Единственный недостаток: при этом не откатывается регион Management Engine. Если вы когда-либо впоследствии решите ещё разок накатить какой-нибудь старый биос и забудете вырезать из него указанный модуль, то словите бесконечный запрос CAP-файла.

Способ 2: несколько более утомительный, но даёт результат идентичный откату через программатор
  • откройте файл биоса, который у вас сейчас прошит (именно тот, который прошит, не тот, который собираетесь шить, с помощью программы UEFITool

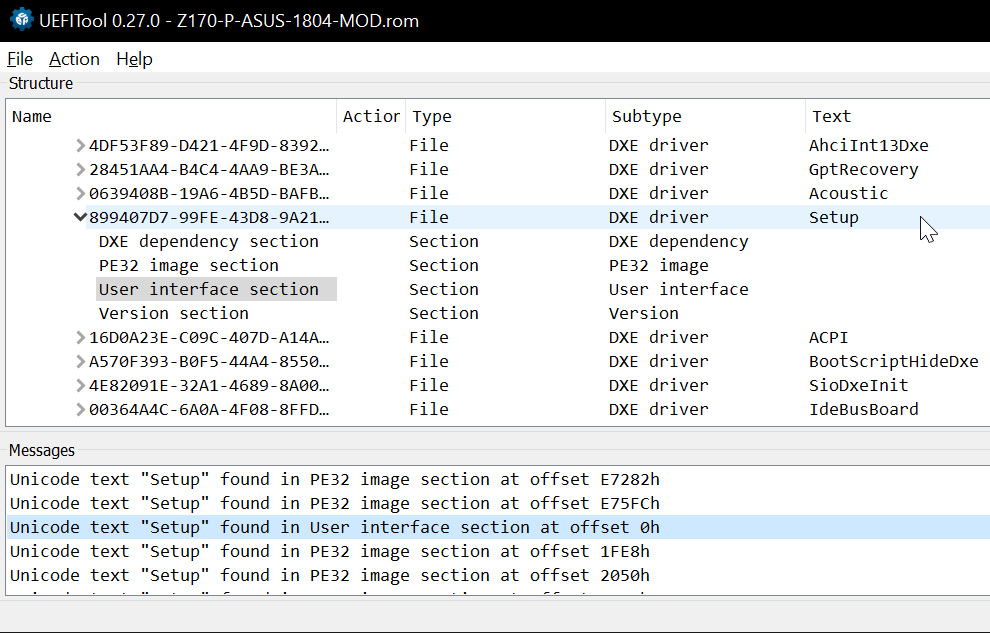

  • выполните поиск (Ctrl+F → Text → Unicode) слова Setup
  • методично просмотрите (двойным щелчком) все результаты, найденные в секциях "User Interface" (Unicode text "Setup" found in User interface section at offset). Вам нужен тот, который находится в DXE-драйвере с именем Setup
    Вложение:
    UEFITool_6dEl7ADM50.png [ 53.69 КБ | Просмотров: 1133 ]

  • извлеките тело PE32 image section этого драйвера (щелчок правой кнопкой по PE32 image section → Extract body)
  • откройте извлечённое тело с помощью Universal IFR Extractor. Убедитесь, что появилась зелёная надпись UEFI. Нажмите Extract и сохраните в текстовый файл
  • откройте текстовый файл в текстовом редакторе и выполните поиск строки Me FW Image Re-Flash. Вы должны выйти на примерно такой код:
    Код:
    0x39A2E     One Of: Me FW Image Re-Flash, VarStoreInfo (VarOffset/VarName): 0x38A, VarStore: 0x1, QuestionId: 0x2C3, Size: 1, Min: 0x0, Max 0x1, Step: 0x0 {05 91 20 03 21 03 C3 02 01 00 8A 03 10 10 00 01 00}
    0x39A3F       One Of Option: Disabled, Value (8 bit): 0x0 (default) {09 07 05 00 10 00 00}
    0x39A46       One Of Option: Enabled, Value (8 bit): 0x1 {09 07 04 00 00 00 01}
    0x39A4D     End One Of {29 02}
  • запомните значение VarOffset (0x38A в этом примере). Ниже видно, что эта опция может принимать значение Disabled (0x0, значение по умолчанию) и Enabled (0x1). Запомните, какое значение соответствует Enabled
  • отформатируйте флешку в файловую систему FAT32 и распакуйте на нее содержимое архива. Таким образом в корне флешки у вас будет одна папка efi
  • отключите в биосе Secure Boot (или выставьте его в значение Other OS) и загрузитесь с флешки
  • введите команду setup_var 0x38A 0x01 (0x38A — значение VarOffset, которое вы нашли ранее, 0x01 соответствует Enabled). Это однократно разблокирует регион ME на запись при следующем запуске до перезагрузки
  • нажмите Ctrl+Alt+Delete для перезагрузки. После перезагрузки при старте система может совершить двойной запуск, это нормально. Не перезагружайте её сами сверх этого, иначе придётся всё повторить с начала
  • воспользовавшись утилитой FPT из шапки, выполните команду FTPW64 -D test.rom. Если вы получили сообщение The host CPU does not have read access to the target flash area, то что-то сделали неправильно на предыдущих этапах. Если всё сделано верно, утилита сольёт полный дамп биоса, это означает, что доступ ко всем регионам открылся
  • прошейте желаемый биос из шапки с помощью команды FPTW64 -f имяфайла.rom (обратите внимание, что ключ -BIOS не нужен)




Member
Статус: Не в сети
Регистрация: 23.09.2017
Привет всем владельцам данных чудо-процессоров. Имею плату Asus Z170I PRO GAMING и инженерник qh8f.
На биосе v1809 из шапки они вместе не хотят работать в двухканальном режиме (матплата отлично работала с qhqf в двухканальном режиме, процессор до этого работал в двухканальном режиме с платой ASUS z170 hero).
При запуске с вставленной памятью в слоте Б комплект не запускается с включенной лампочкой рядом с памятью.
Точнее он может запустится, если память добавить во слот Б, после успешного запуска-завершения работы с одной планкой в слоте А. И без выключения БП. А может и не запустится.
Когда комплект не запускается с планкой памяти в слоте Б, после последующего холодного старта (выключения БП на 10 сек, вытаскивания памяти из слота Б) комплект запускается с ошибкой оверклокинга даже если никакого разгона не было (биос сброшен на дефолт).

Прошивал матплату (как и все ASUS до этого) программатором без правок биоса в редакторе. То есть просто стерев микросхему из коробки и залив в неё биос с форума. До этой платы таких проблем при данном способе прошивки, не было.
Может кто-нибудь сталкивался с подобным? Есть идея прошить какой-нибудь 1806 с оф. сайта, но его нужно редактировать, и потом не факт, что сработает.
Неработоспособность ОЗУ исключена тестированием с 4 комплектами памяти.

Добавлено спустя 3 минуты 31 секунду:
kruger писал(а):
Всем привет, знает ли ктонибудь, что у инженерников, конкретно QQBY (аналог 9900к), под крышкой? Припой или жвачка?

то же самое, что и у 9900k.
Жалоб на неадекватную температуру в отзывах я не видел. Косвенное доказательство, но всё же.

_________________
ES i7 6700k qhqf 3800Mhz, gigabyte z170m dd3 f4, 4 Гб ОЗУ 1600 Мhz, GTX 1070 gigabyte, 240 Gb ssd, 360 Gb ssd, 2 Tb hdd, Монитор 144Гц




Member
Статус: В сети
Регистрация: 09.09.2016
Откуда: Бухарецк
Фото: 1
sp1k3y2 писал(а):
Неработоспособность ОЗУ исключена тестированием с 4 комплектами памяти.

была такая корявая планка на микроне, тож по разному стартовала не стартовала в тандеме с другими, работала только на 2200 частоте надо было тайминги править чтоб с другой запустилась, вылечил систему планками кингстон на чипах нанья и гонется до 3гц при заявленных 2.4, однако система не любит малейшее отклонение в настройках чуть не тот множитель не тот вольтаж - всё вечный старт с черным экраном, я думаю что здесь больше всего виноват биос 1809 - он давольно сырой походу и полон многими нюансами отключишь какую нить мелочь не связанную с разгоном и тож черный экран, применишь рабочий профиль разгона клавишей ф10 - тож может не стартануть, сохранишь в вкладке биоса как положено - 50\50, выбириш дискарт чеиндж анд эксит - самый верный вариант система работает в стоке загружается, потом перезапуск система ещё раз перезагружается и применяет профиль разгона и потом система всегда стартует без проблем - но блин сколь собак нужно было съесть чтоб этот дохлый qh8f - работал хотяб в бусте на 3400гц - уму не постижимо, не в коня корм - стоит дорога а производительность так себе . Это такие манипуляции нужно продилать чтоб запомнить профиль разгона на asus z170-p с qh8f на 1809 биосе - хоть система и стабильная, но блин что только пришлось пройти чтоб эт всё заработала

_________________
Echo mia midi + jvc ax511 + 100гдш16




Member
Статус: Не в сети
Регистрация: 23.09.2017
seebox писал(а):
виноват биос 1809

Первый раз вижу подобную фигню. Настраивал матплаты z170-e, z170 hero - значимых проблем не было. Разгон стабильный 3480 - 3600 (один даже 3720 взял). Бывало так, что меняешь настройки (повышаешь шину) - не запускается. Возвращаешьна старое значение - не запускается. Но это редко.
И тут эти два экземпляра такую дичь устраивают. Ошибку разгона без разгона.

_________________
ES i7 6700k qhqf 3800Mhz, gigabyte z170m dd3 f4, 4 Гб ОЗУ 1600 Мhz, GTX 1070 gigabyte, 240 Gb ssd, 360 Gb ssd, 2 Tb hdd, Монитор 144Гц




Member
Статус: В сети
Регистрация: 09.09.2016
Откуда: Бухарецк
Фото: 1
sp1k3y2 писал(а):
Первый раз вижу подобную фигню. Настраивал матплаты z170-e, z170 hero - значимых проблем не было. Разгон стабильный 3480 - 3600 (один даже 3720 взял). Бывало так, что меняешь настройки (повышаешь шину) - не запускается. Возвращаешьна старое значение - не запускается. Но это редко.
И тут эти два экземпляра такую дичь устраивают. Ошибку разгона без разгона.

Я в биосе только поднял шину до 130 и память разогнал до 2940, подал напряжение на камень 1.350в и на память 1.250 - отключил подсветку звукового кодека и сам встроенный звук - вот и все мои настройки по разгону - весь мой криминал, не чего из ряда вон выходящего.

_________________
Echo mia midi + jvc ax511 + 100гдш16




Member
Статус: Не в сети
Регистрация: 29.10.2015
Фото: 1
sp1k3y2 писал(а):
Есть идея прошить какой-нибудь 1806 с оф. сайта, но его нужно редактировать

Если нет задачи сохранить серийник и мак (а её нет), то чего там редактировать, CAP-ку отрезать, да и всё (микрокод для успешного старта, как мы помним, не нужен). Только я сомневаюсь, что дело в биосе.




Member
Статус: Не в сети
Регистрация: 24.12.2005
Фото: 5
Всем привет.
Есть материнка Asus maximus hero IX z270 и скальпированный 7700k. Узнал что можно воткнуть 9900k после модификации биоса и пиномда… Стал копать и узнал что к этой матери товарищ dsanke сделал порт биоса от hero X с полной поддержкой всех кофе лейков. Ну а потом, уже из этой темы, что есть инженерник QQBY 9900k за 22 тыс на алике. Вопрос решенный. Заказал, всё пришло, прошил биос программатором, пинмод проца, воткнул - всё завелось. И тут странности пошли.

Температуры цп нереально низкие. При высокой выставленной напруге 1.4 в на 4600 мгц температуры под линпаком на воздухе держатся в районе 76 (80 в пике). Судя по обзорам 9900k при таком напряжении, не справляются даже водянки. Температуры и напругу смотрю в разных прогах, везде одинаково, проц не тротлит.
Попробовал поднять до 1.45 в. Так проходит линх на 4700 мгц (на 1.4в только 4600) температры в районе 80 с пиками до 85. Как я понимаю напряжение не соответствует действительному, и значительно ниже, чем отображается. Может кто подскажет, как замерить реальное напряжение на процессоре. Есть мультиметр, но точек замера на матери нет, где измерять опыта совсем нет.




Member
Статус: Не в сети
Регистрация: 21.10.2009
Rexer писал(а):
точек замера на матери нет

на дросселях что вокруг процессора можно померить, только там часть их на питание встройки идёт




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Rexer писал(а):
Судя по обзорам 9900k при таком напряжении, не справляются даже водянки.

Нагрев в linx главным образом зависит от того какую работу выполняет цп, она выражается в гфлопс, и зависит во первых от версии linx, к примеру на старой версии 0.6.5 avx слабо используются, как следствие мало флопс и низкий нагрев.
Во вторых флопсы очень зависят от скорости памяти, частоты и таймингов.
Еще флопсы падают если стоит лимит по мощности/току на материнке.
Гфолпс ваша система дает столько же сколько и в обзорах?




Member
Статус: Не в сети
Регистрация: 24.12.2005
Фото: 5
Ivol linx последней на данный момент 0.9.6 Вот скрин выставлены следующие параметры: 4800 (avx -2), итоговое напряжение 1.4в, LLC Level 1, память 3000 mhz 16.18.18.35 CR2. Похоже вы правы и гфлопс действительно выдает меньше чем должен бы. Буду пробовать другие версии и другие тесты.




Junior
Статус: Не в сети
Регистрация: 03.12.2018
Headman привет

Добавлено спустя 2 минуты 37 секунд:
Rexer кто не буть знает как откатить биос на asus hero 8 случайно обновил и теберь инженерник не работает а откат и прошивка предыдущими версиями залочена




Member
Статус: Не в сети
Регистрация: 21.10.2009
killerlcf писал(а):
кто не буть знает как откатить биос на asus

начало страницы знает




Junior
Статус: Не в сети
Регистрация: 03.12.2018
peregib не помогло




Member
Статус: Не в сети
Регистрация: 21.10.2009
killerlcf писал(а):
не помогло

тогда программатор




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Rexer Версия нормальная. Похоже что лимиты какие-то работают, очень уж мало флопс, ну либо память 2133 jedec.
Для сравнения i5 8400 с памятью 2666 делает чуть больше, при температуре 53 градуса. HWinfo кстати показывает если включаются какие-то лимиты, я отметил на скрине, должно быть везде no.
#77

В профильной ветке кофелейка спросите совета.




Junior
Статус: Не в сети
Регистрация: 03.12.2018
ребят помогите не могу откатится мать аsus hero 8 версия биос 3101 2 статьи про откат попробовал не получается может я что то не так делаю может кто небуть собрать мне прошивку которая запустится на FPT или EZ

Добавлено спустя 1 минуту 50 секунд:
dart_raiden писал(а):
дело в биосе

помоги


Вложения:
IMG_0912[1].JPG [ 1.59 МБ | Просмотров: 885 ]


Member
Статус: Не в сети
Регистрация: 24.12.2005
Фото: 5
Ivol писал(а):
Rexer Версия нормальная. Похоже что лимиты какие-то работают, очень уж мало флопс, ну либо память 2133 jedec.
Для сравнения i5 8400 с памятью 2666 делает чуть больше, при температуре 53 градуса. HWinfo кстати показывает если включаются какие-то лимиты, я отметил на скрине, должно быть везде no.
#77

В профильной ветке кофелейка спросите совета.

Вот, получил 400 гигафлопс просто отключив HT, похоже линпак не любит виртуальные потоки. Правда вместе с возрастанием гигафлопсов резко выросло и тепловыделение, тротлит даже при 1.36. Водянку чтоли прикупить...

В Сайнбенче R20 наоборот, с HT 5000 а без 3900. Спасибо за наводку где лимиты смотреть.




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Rexer писал(а):
Вот, получил 400 гигафлопс просто отключив HT, похоже линпак не любит виртуальные потоки.

Не должно такого быть, linx фиолетово на ht, только от количества ядер результат зависит, поэтому на 9900к и 9700к одинаково флопсов.
Rexer писал(а):
Правда вместе с возрастанием гигафлопсов резко выросло и тепловыделение, тротлит даже при 1.36.

C нормально настроенной памятью 9900к от 500 до 550 флопс дает, представь там какой нагрев :D
Rexer писал(а):
Водянку чтоли прикупить...

Чтоб "играть" в linx на "максимальных настройках" водянка нужна по умолчанию. Для обычных игр, пусть и самых тяжелых, можно обойтись. В профильной ветке спросите.




Member
Статус: Не в сети
Регистрация: 09.02.2015
Откуда: не от мира сего
Я играл на RX 480 8GB и инженернике QQM5, он без разгона, на все ядра турбобуст 4300. Хватало низкого боксового интела, но с медью. Температура была не выше 70.
Но это были сингл-шутеры. В процессорозависимых играх (если не путаю, сетевых баталиях типа баттлфилда с кучей игроков) не знаю, может он и сильнее грелся бы.

_________________
viewtopic.php?p=17571748#p17571748
viewtopic.php?p=14887116#p14887116
viewtopic.php?p=17792735#p17792735




Member
Статус: Не в сети
Регистрация: 21.10.2009
Ivol писал(а):
Не должно такого быть

ваще то должно


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16604 • Страница 774 из 831<  1 ... 771  772  773  774  775  776  777 ... 831  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 18


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
