Куратор темы Статус: Не в сети Регистрация: 21.11.2006 Откуда: Нальчик Фото: 128
В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake
В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake. Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77
F.A.Q.
F.A.Q.
Что это за процессоры? Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.
Какой процессор мне купить? Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат. Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате. Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.
Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.
С какими материнскими платами работают? Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.
Касаемо выбора материнской платы под разгон этих процессоров. Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI. Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504 Известные проблемы: На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы. На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса. На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.
А что насчёт работы с памятью DDR3? Официально платформа Skylake работает с DDR4 и DDR3L. Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации. Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.
Есть ли примеры скальпирования этих процессоров, что под крышкой? Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет. Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.
Что с разгоном? Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа. Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В. С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.
Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)
Обновлять биосы до последних версий не глядя не рекомендуется. У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx. В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0. В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.
Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).
А кто нибудь ставил на QQLS (или другого ноутбучного мутанта без крышки) супер-куллеры типа NH-D15? Дорабатывали крепления и/или крышку ставили? И как результат? Не хочу водянку брать, не люблю я их
Member
Статус: Не в сети Регистрация: 23.02.2005 Откуда: Питер
Yapppi писал(а):
А кто нибудь ставил на QQLS (или другого ноутбучного мутанта без крышки) супер-куллеры типа NH-D15? Дорабатывали крепления и/или крышку ставили? И как результат? Не хочу водянку брать, не люблю я их
Я поставил Ih-4800, не знаю супер он или нет но большой )) Но предварительно, по периметру процессора, наклеил три слоя каптонового скотча, тоненького который у меня остался после модификации i9 9900k. Полет нормальный, но все таки хочу поставить медную крышку, которую заказал с Ali. Просто токарь знакомый только после праздников освободится

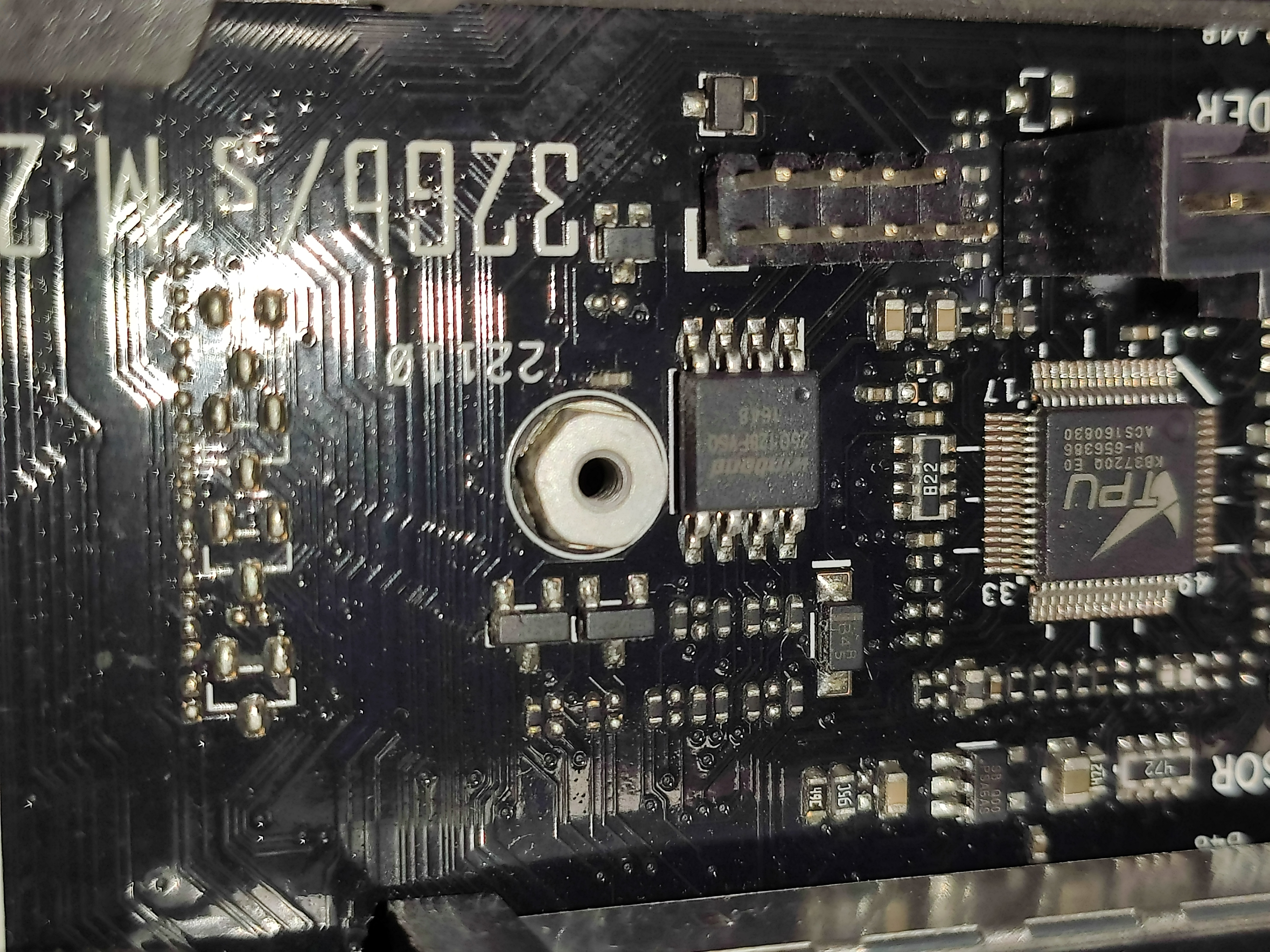

Материнку Asus prime Z270-A, прошить можно только программатором, или можно как-то программой из под винды ? Помогите пожалуйста. Процессор QL2X. Биос на фото
Member
Статус: Не в сети Регистрация: 29.10.2015 Фото: 1
Можно программно (читать, начиная с раздела "Откат с версий 3xxx"). Этот способ универсален для любой материнки любого производителя (лишь бы в прошивке была опция по отключению ME, пусть и скрытая), просто писал я конкретно под 100-ю серию асусов.
Как только у вас версия ME изменится на 0.0.0.0, то можно загружаться в винду (не перезагружаясь, прямо из биоса грузиться дальше) и шить.
Можно программно (читать, начиная с раздела "Откат с версий 3xxx"). Этот способ универсален для любой материнки любого производителя (лишь бы в прошивке была опция по отключению ME, пусть и скрытая), просто писал я конкретно под 100-ю серию асусов.
У Меня версия биоса 1302. Все люди пишут что мою материнку только программатором перепрошивать!
Member
Статус: Не в сети Регистрация: 29.10.2015 Фото: 1
Версия вашего биоса значения не имеет. У вас не 100-й чипсет, а 200-й. Я сразу написал, что статья писалась под 100-е чипсеты, но в вашем случае подойдёт то, что написано в разделе про 3xxx биосы.
Всем привет! извиняюсь, может не в ту тему пишу, но вроде наиболее подходящая. Нужен совет по поводу разгона процессора. Конфигурация: Asrock Z170 Extreme4, QQLS, кулер IS-60 У меня проблема с высоким TDP и соответственно температурами (да, я понимаю, что чтобы они были меньше нужна водянка или топовый кулер, но сейчас речь о TDP в сравнении с другими образцами данного процессора и я считаю, что мои показатели потребления слишком высокие)
Итак, я провел тесты FPU в AIDA64 в трех вариантах:
Во время тестов все вентиляторы на 100%

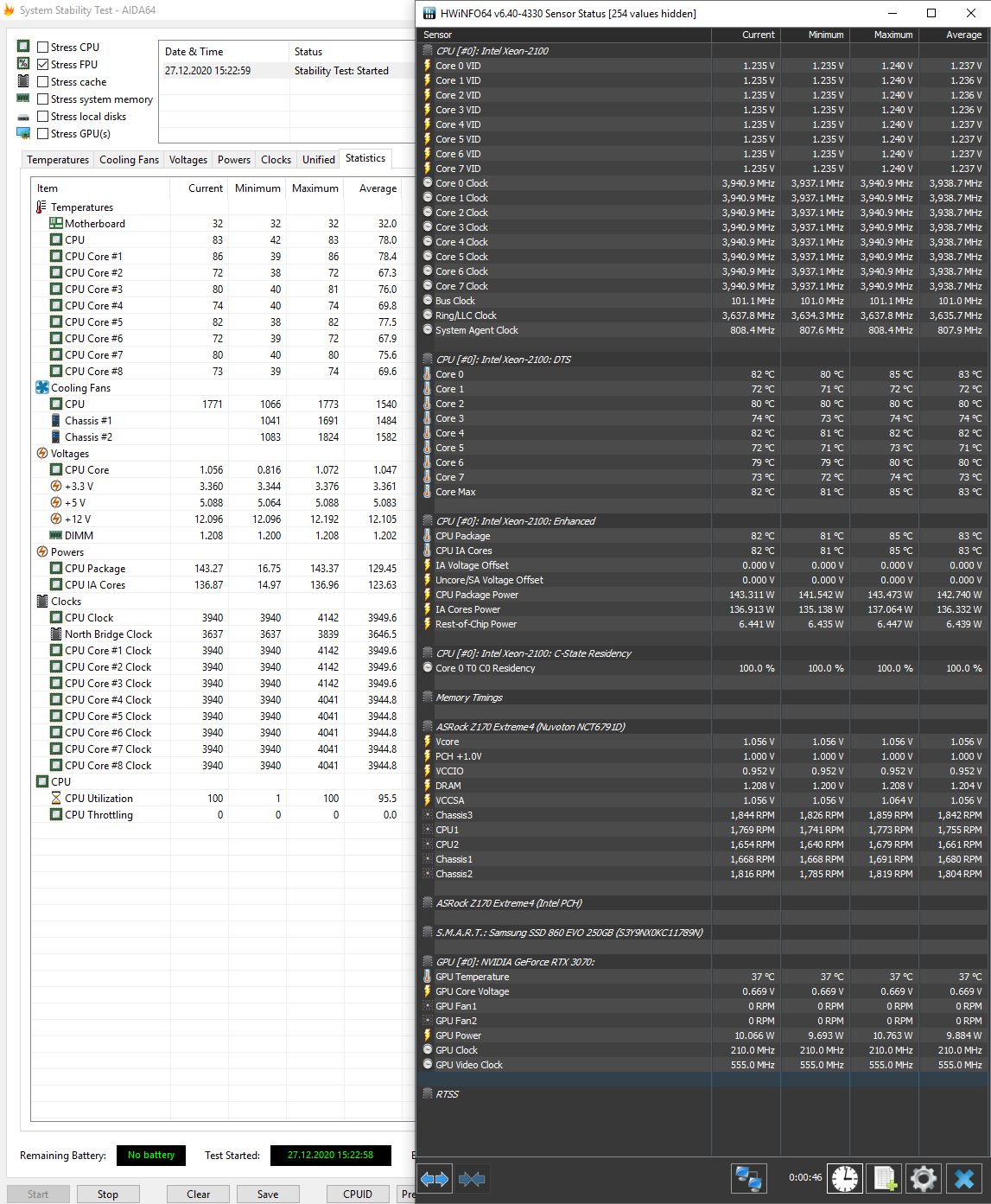

1) HT включен, сток настройки биоса, без разгона и т.д. и т.п.
Вложение:
HT_on Stock.png [ 161.74 КБ | Просмотров: 1022 ]
2) HT отключен, частота на все ядра 4200, Vcore=1,2, LLC=1 (график горизонтальный)
Вложение:
HT_off_4200.png [ 166.14 КБ | Просмотров: 1022 ]
3) HT включен, частота на все ядра 4200, Vcore=1,2, LLC=1 (график горизонтальный)
Вложение:
HT_on_4200.png [ 164.1 КБ | Просмотров: 1022 ]
на всякий случай прилагаю скрин мод. биоса
Вложение:
bios.png [ 26.19 КБ | Просмотров: 1022 ]
Изучив статистику, в среднем люди разгоняют такие процессоры до 4500, при этом у них с включенным HT потребление 120-130Вт. Если я выставлю частоту 4500, то TDP будет 160-180 примерно. Есть у кого какие мысли что с этим делать?
Всем привет! Ребят, помогите! Есть maximus 8 hero и qhqg . Прошил мод биос, на дефолтных все запускается нормально, но стоит поставить в биосе ai overclock tuner на ручной, то после сохранении настроек, черный экран, и может быть пару автоматических перезагрузок если подождать, и потом черный экран постоянно. Помогает только сброс биоса. Пробовал гнать по картинкам из шапки ветки, результат тот же. Если не трогать overclock tuner, то вроде нормально все работает, напруга меняется без проблем. Оперативка тоже гонится нормально. Пробовал моденные биосы 2202 и 1902. На дефолтных запускал линпкак, ничего не вылетает. Подскажите, это материнка неисправная или проц дохлый или какую то настройку в биосе надо переключить ?
Member
Статус: Не в сети Регистрация: 09.09.2016 Откуда: Бухарецк Фото: 1
geles писал(а):
Подскажите, это материнка неисправная или проц дохлый или какую то настройку в биосе надо переключить ?
Биос требует тонкой настройки в каждом конкретном случае, например у меня после применения стабильно проверенного разгона система сразу не заводится, нужно применить разгон - раз система не стартует - дождатся когда биос стартанет типа в дефолте, на самом деле там введены значения разгона, захожу в биос проверяю что всё стоит и выбирают пункт в биосе " discard changes and exit" - (не применять и выйти) - гружу винду она как бы в дефолте загружается - затем перегружаюсь и раза с 2го - система стартует под разгоном. Наверное пречина этому старый биос и неведомый для него проц, но тем не менее всё стабильно работает
_________________ Echo mia midi + jvc ax511 + 100гдш16
когда биос стартанет типа в дефолте, на самом деле там введены значения разгона, захожу в биос проверяю что всё стоит и выбирают пункт в биосе " discard changes and exit" - (не применять и выйти) - гружу винду она как бы в дефолте загружается - затем перегружаюсь и раза с 2го - система стартует под разгоном. Наверное пречина этому старый биос и неведомый для него проц, но тем не менее всё стабильно работает
Не совсем вас понял. Как биос запоминает ваши настройки разгона, если вы их не сохраняете ?. Смотрите, допустим, если я вбил свою желаемую частоту bclk, и нажимаю сохранить, то у меня черный экран, потом пару раз автоматически перезагружется, и все равно черный экран(на дефолтные настройки он не выходит), если в этот момент отключить и включить блок питания, то комп включается тоже с черным экраном (на дефолт он тут тоже не выходит), только сброс биоса помогает, и начинается все по новой.
Member
Статус: Не в сети Регистрация: 09.09.2016 Откуда: Бухарецк Фото: 1
geles писал(а):
Как биос запоминает ваши настройки разгона, если вы их не сохраняете ?.
Как понять не сохраняю? Я то сохраняю, но после применения их он не стартует, нужно выключить систему. Затем включаю выскакивает ошибка оверлокинга типа нажмите ф1 или дел, жму и там в биосе предыдущие мной выставленные настройки, я не чего не меняю нажимаю дискард чейнджес и гружу винду, винда загрузится в дефолте, жму перезагрузку и начинает грузится со второго раза на множителе установленном в биосе.
_________________ Echo mia midi + jvc ax511 + 100гдш16
Как понять не сохраняю? Я то сохраняю, но после применения их он не стартует, нужно выключить систему. Затем включаю выскакивает ошибка оверлокинга типа нажмите ф1 или дел, жму и там в биосе предыдущие мной выставленные настройки, я не чего не меняю нажимаю дискард чейнджес и гружу винду, винда загрузится в дефолте, жму перезагрузку и начинает грузится со второго раза на множителе установленном в биосе.
Делаю по вашему способу, но у меня настройки не сохраняются в биосе. А у вас какая материнка и версия биоса ?
Member
Статус: Не в сети Регистрация: 29.10.2015 Фото: 1
Будет, при условии, что в версии биоса первая цифра - 1. Таким образом, биос должен быть не выше версии 1802. Откат с версии 2xxx на 1xxx можно произвести программно, откат с 3xxx либо программатором, либо с бубном
