Автор Сообщение

Прилепленное (важное) сообщение

Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 03.01.2011
Подскажите, пожалуйста, что взять для материнки MSI H110M PRO-VH, сейчас стоит Xeon e3 1270 v5. Поставил туда Geforce 1660ti и мне кажется что процессор теперь слабое место для игр в FullHD.




Member
Статус: Не в сети
Регистрация: 23.03.2023
webgolub А с этим-то процом плата не кипит? Там питание 3 фазы по два мосфета, и хотя лимиты у данной платы стоят вроде до 115ватт, это для нее овердофига, греется она за сотню задолго до упора в лимиты по мощности. А при прогреве до соточки там дроп частоты и привет фризы в играх. Ну и окочуриться может.

А вообще вот сюда советую лучше написать Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx




Member
Статус: Не в сети
Регистрация: 03.01.2011
Вроде не замечал перегрева, но нужно с новой видеокартой потестировать получше. Имеет смысл организовать обдув мосфетов или радиаторы туда приклеить?




Member
Статус: Не в сети
Регистрация: 23.03.2023
webgolub писал(а):
Вроде не замечал перегрева, но нужно с новой видеокартой потестировать получше. Имеет смысл организовать обдув мосфетов или радиаторы туда приклеить?

Однозначно имеет смысл как минимум организовать обдув дополнительный, если кулер не топ-флоу особенно + помониторить как температуру (в идеале конечно термопарой или инфракрасным пирометром) так и частоту под нагрузкой в играх. Радиаторы клеить хоть и не очень удобно, но в принципе можно. А так у платы крайне слабый питальник.




Member
Статус: Не в сети
Регистрация: 02.05.2020
Откуда: Ukraine
Фото: 0
Доброго дня.
Балуюсь ( а если быть точным изучаю нюансы инженерных Скайлейк) ...
На очереди после успешных тестов QHQJ в руках QH73.
Ранний и крайне нестабильный инж. И вот почему :
если не понизить версию DMI до версии 2.0 то про успешный бут винды можно забыть .
В добавок отключаю C-state и лочу ядра на х28 при Vcore= 1.00V.
HWinfo и Aida64 показывают не корректные частоты , также Аида не может выдать данные по чтению ОЗУ/Кеш ( в тесте все по 0 )
С особенностями старта и зависания в Виндоус при тестах на данный момент умолчу . Интересует другой вопрос.
По BIOS -y камень анлокнуты и должен позволять изменения множителя.
Однако максимальный множитель на ядра в BIOS -е х29.В Intel XTU v6.4. ползунки изменения множителя ядер
"Серые" изменее не возможно.
Если верить ChatGPT то т.к. доп микрокод не погружен то винда не должна мешать изменять множитель, и хотя у процессора стоит флаг "K", но тем не менее он локнутый.
Что , уважаемые коллеги , можете посоветовать?
Система
:
Mobo:MSI Z170A GAMING PRO CARBON ,BIOS v 1.40 ( до поддержки CB-L)
CPU: QH73 (A0/P0) 4c/8t 6ML3
DRAM: 2X8 2133 MHz Samsung b/c-die "green" ( проверены @3466MHz 16-18-18-38 1.35V)
A test GPU: Nvidia GTX 650
SSD: всякие .)
PSU: Be-Quiet 350 W (gold(
#77

_________________
Но, не разгон обычно губит,
а тест с упором в GPU.




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 17.01.2013
Откуда: Казань
Фото: 53
ApostolCV писал(а):
Что , уважаемые коллеги , можете посоветовать?

извиняюсь, что отвечаю не по существу, но если у этой задачи нет практического применения в виде разработки/отладки специфического ПО на специфической сборке, то могу только посоветовать похоронить 10-летних инвалидов в связи с утратой актуальности платформы и не тратить свое ограниченное на земле время на возню с ними. Эти инженерники не просто так подлежали утилизации, т.к. содержат ряд аппаратных неразрешимых проблем, исправленных в последующих ревизиях.




Member
Статус: Не в сети
Регистрация: 23.03.2023
ApostolCV
Насколько я помню у этих инженерников множители таки заблочены на повышение. Смотрите таблицу в прикрепленном посте, разблокирован множитель только у QHQF. И микрокоды нужны!!! Возможно в этом как раз ваша проблема. Проверьте с какой версией микрокода загружается винда или может его как такового вообще нет. Самый простой способ в винде в Aida64 смотрите раздел Сиситемная плата=>CPUID=>Версия обновления микрокода.

Если надо микрокод для CPUID 0506e0_plat22_ver18 (степпинг A0) могу скинуть, или он наверняка есть в утилите Coffe Time.




Member
Статус: Не в сети
Регистрация: 13.07.2015
Откуда: г.Обнинск
Фото: 4
Всех приветствую. Мать Asus H110M-R. Камень - QHQG. Если я зашью поддержку в 4xxx bios - заведётся ?




Junior
Статус: Не в сети
Регистрация: 08.03.2017
TyPuCToZ TyPuCToZ привет, помоги пожалуйста, твои ссылки с добавлением микрокода не работают, мне нужен именно который ты делал биос на msi z170a gaming pro это лучшее что у меня было, откуда можно его скачать?




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Получилось восстановить из бэкапа архив биосов, выложил его снова, обновил ссылки в сообщении:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504




Junior
Статус: Не в сети
Регистрация: 31.10.2019
Нашел у себя инженерник QH8F. Его надо поставить на материнку типа MSI 250B PC MATE или в крайнем случае MSI B150M Gaming PRO. Ну и совсем крайний случай ASUS EX-B260-V7. Вроде как степинг проца Q0 (не помню точно, а как определить, не знаю). На крышке написано C444A707. Но не уверен, что это именно про степинг. Тут он вроде как числится со степингом A0.

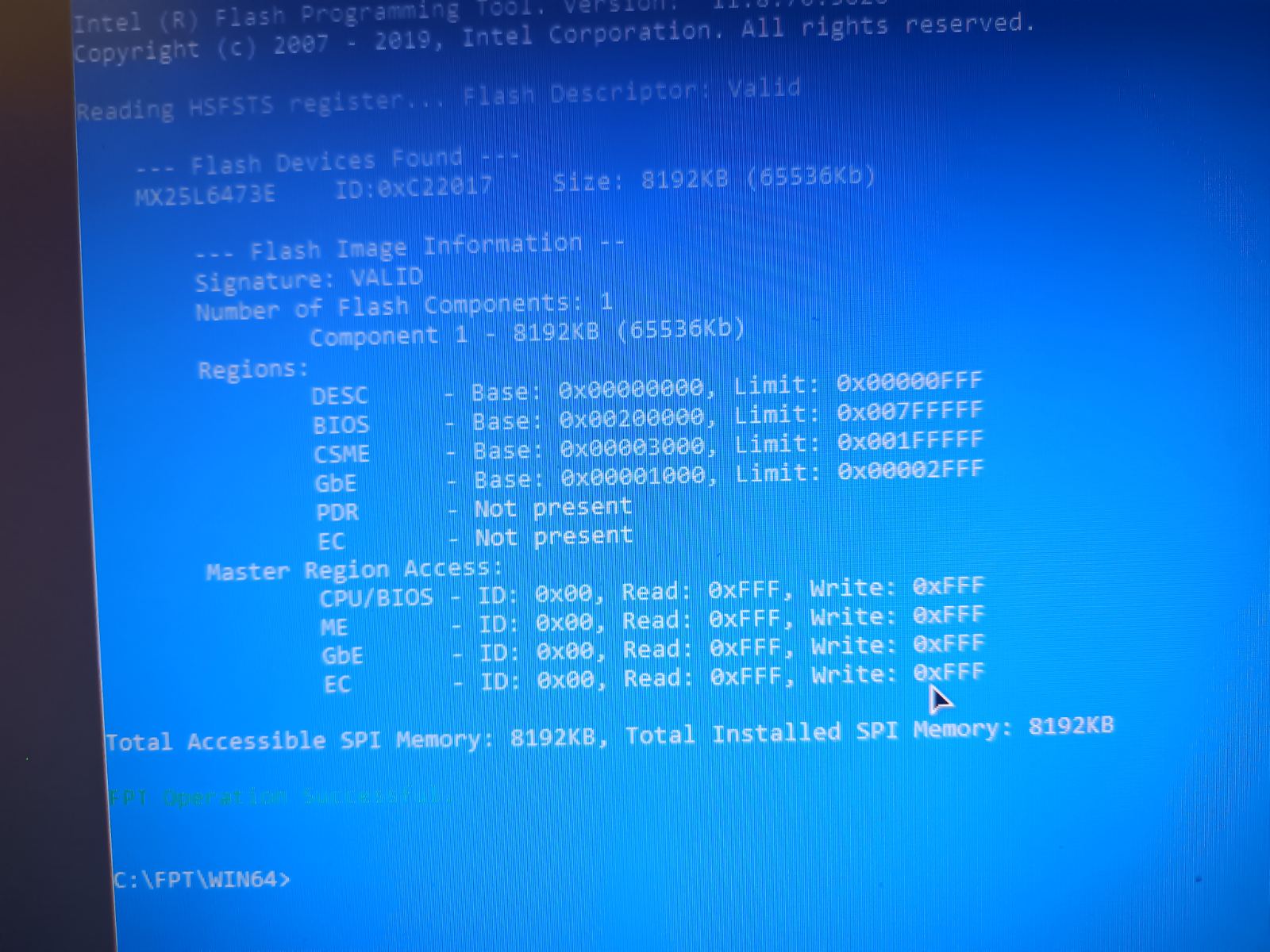

Прикрепил скрин инфы про биос на материнке, на которой пробую прошиваться. Модифицировал с помощью CoffeeTime_0.99 биос, вшил микрокод 506E1 и 506E0 именно для QH8F (на скрине), но либо ругается на ME , либо не стартует вообще, висит черный экран и крутится кулер. На обычном проце заводится после перепрошивки. С инженерником на посткарте ситуация на фото. Тоесть до загрузки не доходит

Подскажите, либо я делаю что-то не так, либо QH8F вообще на такой материнке не заводится. У меня он последний раз работал года 3-4 назад, потом я перешел на более мощный. А он случайно остался лежать на полке.
И как всё это побороть?
В идеале нужно, чтобы материнка одновременно понимала и QH8F, и QL2X, и QQLT


Вложения:

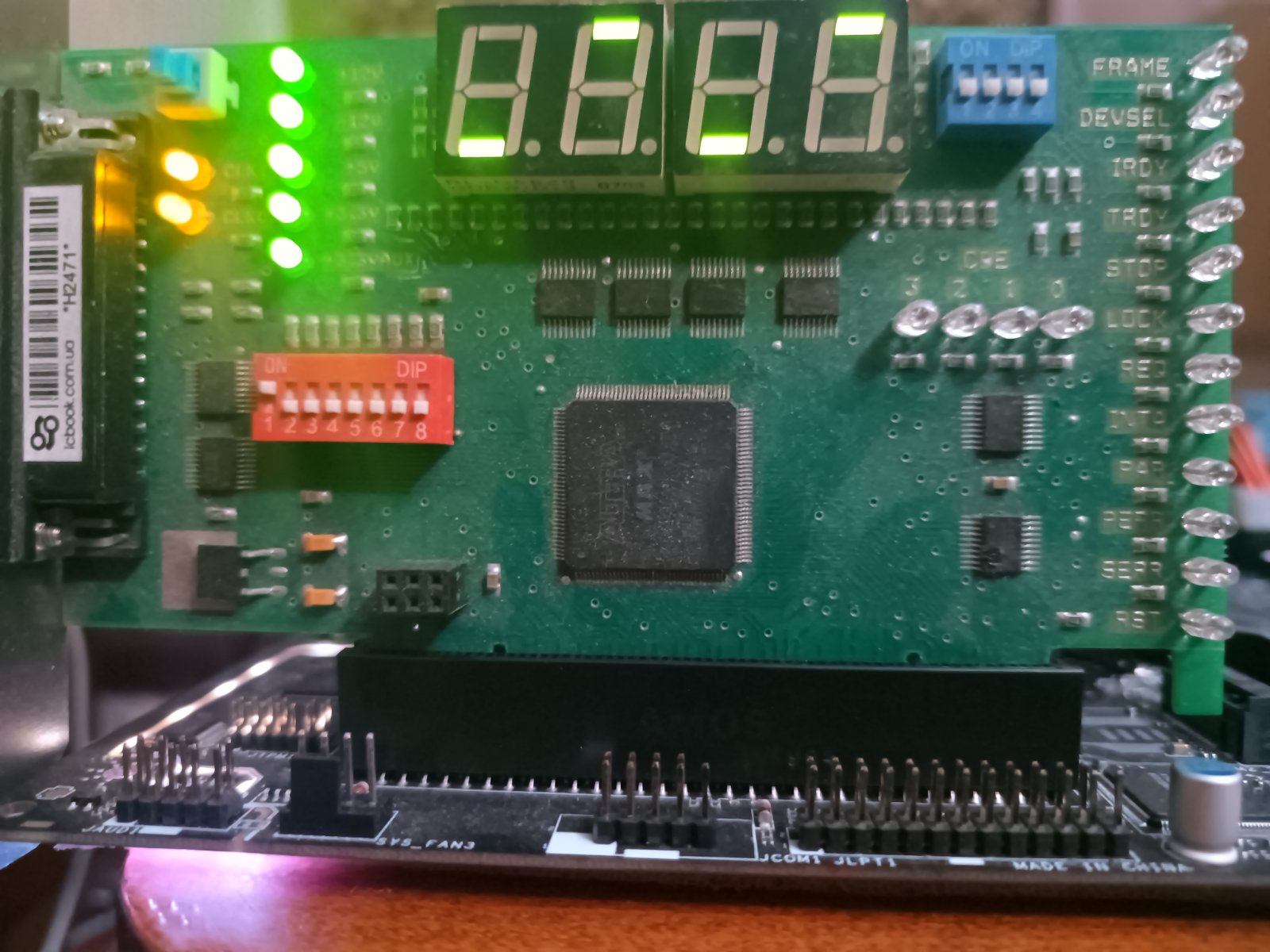

Пост карта.jpg
Пост карта.jpg [ 232.78 КБ | Просмотров: 1620 ]

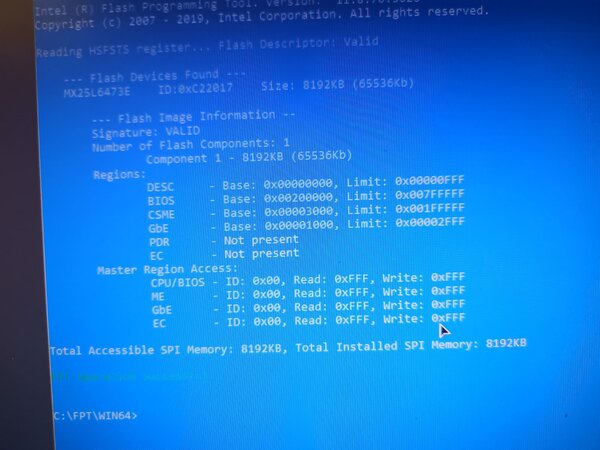

Инфа про биос.jpg
Инфа про биос.jpg [ 224.73 КБ | Просмотров: 1620 ]

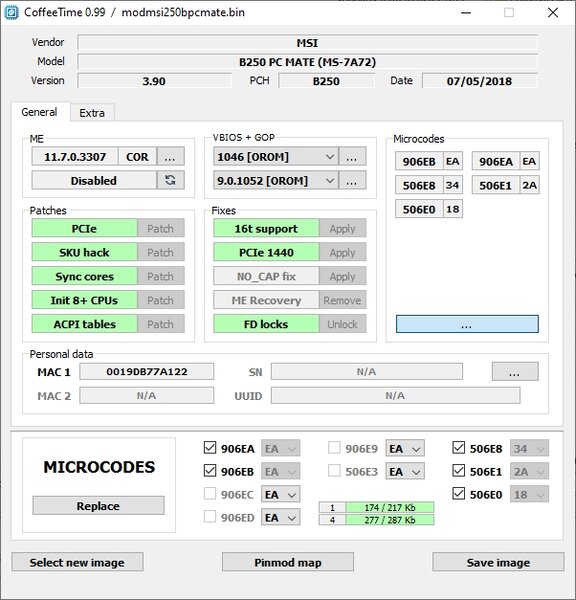

Микрокоды.jpg [ 195.68 КБ | Просмотров: 1620 ]


Junior
Статус: Не в сети
Регистрация: 31.10.2019
Прочитал, что "Сразу закроем вопрос с инженерниками-мутантами 6-го поколения. Для их работы необходима старая версия BIOS, где нет поддержки Kaby Lake."
Получается, что на новые биосы (версии 3 и выше) под MSI не получится закинуть нужные микрокоды. А есть ли у кого-то биос под эти материнки версии 2?




Member
Статус: Не в сети
Регистрация: 23.03.2023
DyadyaGenya

Так на сайте произвордителя все версии есть, вот например страница вашей msi на b150 https://ru.msi.com/Motherboard/B150M-GAMING-PRO/support Релизный биос 4.0 от января 16 года, должен пойдойти в любом случае, кэби лейки вышли только год спустя. Кэби лейковских микрокодов там нет.


Последний раз редактировалось Saturnus 19.05.2026 21:53, всего редактировалось 1 раз.



Junior
Статус: Не в сети
Регистрация: 31.10.2019
Saturnus писал(а):
Так на сайте произвордителя все версии есть, вот например страница вашей msi на b150

К сожалению не все. Только новые.




Member
Статус: Не в сети
Регистрация: 23.03.2023
DyadyaGenya писал(а):
К сожалению не все. Только новые.

Ни в первом v4.0, ни во втором v4.1 микрокодов для кэбилейка нет, теоретически условие "отсутствие (поддержки) микрокодов для кэбилейка" выполняется. Должны подойти для мода.

В версии 4.1 даже есть микрокоды для инженерников q0 если меня не приглючило 000506Е1, то есть должен завестись и нормально работать.

Кстати чипсеты серии 200-ой серии вроде как вообще не работают с инженерниками скайлейк. Но 100-тая серия должна работать.

Вложение:

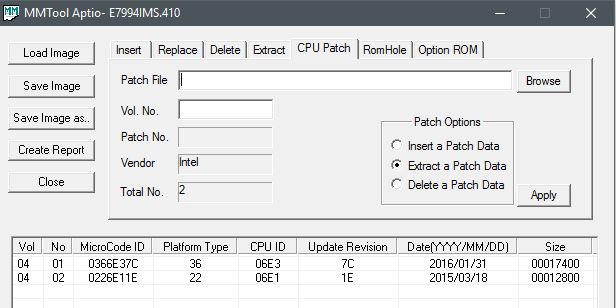

06e1.JPG [ 45.79 КБ | Просмотров: 1552 ]




Junior
Статус: Не в сети
Регистрация: 31.10.2019
Saturnus писал(а):
Ни в первом v4.0, ни во втором v4.1 микрокодов для кэбилейка нет

Честно говоря не проверял. Но в первую очередь пробую разобраться с b250 pc mate. А там в версии 3 они есть.

Пробовал с помощью КофиТайм открыть бэкаповский файл биоса (снял с помощью fptw64 перед началом экспериментов) но он затыкается на проверке NVRAM. Ещё пробовал закинуть туда микрокоды с помощью MMTool v5 (тут в шапке ссылка) но она ругается (смотри скрин)


Вложения:
Ошибка патча 1.jpg
Ошибка патча 1.jpg [ 145.53 КБ | Просмотров: 1546 ]


Member
Статус: Не в сети
Регистрация: 23.03.2023
DyadyaGenya писал(а):
Но в первую очередь пробую разобраться с b250 pc mate.

С ней видимо не выйдет. 200-тая серия чипсетов не работает с инженерниками скайлейк.

Кстати здесь на форуме есть темка по модам где больше народу и там вроде как всё обсуждают в том числе и инженерники скайлейка. Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx




Junior
Статус: Не в сети
Регистрация: 31.10.2019
Saturnus писал(а):
Кстати здесь на форуме есть темка по модам где больше народу и там вроде как всё обсуждают в том числе и инженерники скайлейка

Попробую, но вроде как написано, что тема только по Кофи, а Скайлайки не обсуждаются вроде как. На самом деле я там читал как пользоваться КофиТайм. Но попробую и там
