В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 02.01.2016
Откуда: Санкт-Петербург
Фото: 1
Drugok001(new) писал(а):
На моём такой же результат. Это даже ниже стока - всего 2400 МГц.

Да, получается в любом случае мощнее 6400 и уж тем более 6100 если брать на h110

KT писал(а):
Так что если интересно именно кодирование то прикидывайте прямо пропорционально частоте результаты в разгоне.

Благодарю! Да кодирование в приоритете потом только игры, получается он будет идти рядом с i7 2600K@4400(15-16fps), и будет выше AMD FX-8350(4400) который выдает 13-14 fps

_________________
ПК: Ryzen 1700,Asus Prime X370-A,ASUS GTX 1050 ti,F4-3200C16Q-32GTZRX,MZ-V7S500BW,Corsair RM750x,Benq xl2546|GW2765HE
Телефон: One Plus One




Member
Статус: Не в сети
Регистрация: 15.10.2004
nrgstif писал(а):
получается он будет идти рядом с i7 2600K@4400(15-16fps)

Мой резалт на 3360. А в среднем сабж гоняют 3600-3800...так что он будет лучше.




Member
Статус: Не в сети
Регистрация: 27.06.2015
Откуда: Оттуда
Посоветуйте плату для этих ЦП чтобы без гемора погнать, есть типа идеалы?

_________________
Brazzers - лучший тест мамок




Member
Статус: Не в сети
Регистрация: 15.10.2004
StressНа прошлой странице ж српашивали. Инженерные версии Intel® Core™ i7-6700T и всё, что с ними связано! #14255097 Все по прежнему... Asrock Z170Pro4, Asus Z170proGaming. Асрок дешевле, но вомзможно потребует прошивки корейского биоса. Асус работает с офф. прошивками. Я б остановился на асроке. Хотя нет...меня оч. прет результат полученный на дешманской ASUS Z170M-E D3 Инженерные версии Intel® Core™ i7-6700T и всё, что с ними связано! #14249306 :neo:




Member
Статус: Не в сети
Регистрация: 04.10.2016
Откуда: Брест
Фото: 0
Stress писал(а):
Посоветуйте плату для этих ЦП чтобы без гемора погнать, есть типа идеалы?

пока без всякого гемора MSI gaming M5,хорошо пошли ASRock на корейском биосе PRO4 и Fatality K4(днем выставлю скрины разгона по пунктам в личном альбоме) перешить биос на корейский раз плюнуть при наличии флэшки..у ребят Extreme4 вроде пошел но есть какие то нюансы,с Asus вроде пишут все норм... + еще сам процессор влияет..на 448 надо давать больше напруги чем на 501..но работают оба хорошо. на народные 3.8ггц будут оба пригодные.

P.S. прошелся Linx 0.6.8
#77

_________________
i7 8700k@4.9Ghz:Z170 M8 Hero:GTX 1070tiJtstr:DDR4 HyperX Fury16gb(3200Mhz):DeepCoolGammaxxL240:Creative sbX AE-5:




Member
Статус: Не в сети
Регистрация: 29.09.2013
Откуда: Петрозаводск
А сколько примерно нужно разгонять, чтобы был на уровне серийного 6700? 3.6 хватит?

_________________
i5 12400, galax 3070, 32gb




Member
Статус: Не в сети
Регистрация: 21.07.2016
Фото: 4
Artunkin писал(а):
А сколько примерно нужно разгонять, чтобы был на уровне серийного 6700? 3.6 хватит?

Сколько у серийника частота, до стольки и гнать, 3,7 ггц максимальная частота при нагрузке всех ядер




Member
Статус: Не в сети
Регистрация: 29.09.2013
Откуда: Петрозаводск
Isalight писал(а):
Сколько у серийника частота, до стольки и гнать, 3,7 ггц максимальная частота при нагрузке всех ядер

Спасибо, напряжение примерно около 1.2-1.3 при такой частоте? Понятно, что все от камня зависит, но все равно надо оттакливаться от чего-то. И при таком напряжение термалтейк контакт 21 хватит?

_________________
i5 12400, galax 3070, 32gb




Member
Статус: Не в сети
Регистрация: 18.07.2016
Откуда: Минск
Фото: 1
Artunkin у меня 3,7 1,18V
KT вроде вы тут давно оставляли сообщение, где расписывали как добавить микрокод со старого биоса в новый. Просто думаю, что можно добавить микрокоды с корейского в самый новый и протестить хочу

_________________
Intel i7-6400T L501C300@ 3.7 Mhz, 1.10V; Asrock Z170 Extreme 4, Биос: 1,80 - корейский; GTX 970 Strix; ОЗУ 16 gb; Кулер Zalman cnps10x Optima




Member
Статус: Не в сети
Регистрация: 04.10.2016
Откуда: Брест
Фото: 0
Просто думаю, что можно добавить микрокоды с корейского в самый новый

не получится... у меня микрокод определился 06Е1...он присуствует во всех биосах..но кореец че то в биосе подкрутил что работают инструкции и температура...надеемся что и асрок потом обновит биосы ...у асус и мси проблем то нет...

_________________
i7 8700k@4.9Ghz:Z170 M8 Hero:GTX 1070tiJtstr:DDR4 HyperX Fury16gb(3200Mhz):DeepCoolGammaxxL240:Creative sbX AE-5:


Последний раз редактировалось Геннадий Нагорный 06.11.2016 11:29, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 10.10.2016
Фото: 29
5-97 Так же сейчас ковыряю биосы в mmtool и в AMIBCP64. Все же хочется узнать что там изменено по сравнению с оригинальным 1.8, пока ясно одно микрокоды они не трогали ( 1.8 кореец и оригинал) а вот биос изменили. В AMIBCP64 нашел несколько измененных строк но по прежнему есть несовпадения, буду рыть дальше возможно нужна еще какая прога для ковыряния (хотя скорей всего нужны прямые руки и знания в этом вопросе :D ).
Геннадий Нагорный писал(а):
Просто думаю, что можно добавить микрокоды с корейского в самый новый

На экстрим 4 по сравнению с корейским и последним изменился 06E3 и добавился 06E9 видимо для новых процов.

_________________
пусть тот кто не разу не ошибался дальше сидит и ничерта не делает




Мемbеr
Статус: Не в сети
Регистрация: 07.03.2011
Фото: 7
Геннадий Нагорный мне кореец во что написал на вопрос о добавлении мониторинга и AVX в последний BIOS
Z17P4D_1.20 working temperature monitjring and ABX, thank you very much. Is it possible to increase the voltage limit of the processor more than 300 mV? On newer versions of Bios can be realized dispersal ES?

No, I can't. maybe 1.20 is latest bios for supporting avx, temp monitoring and etc.




Member
Статус: Не в сети
Регистрация: 18.07.2016
Откуда: Минск
Фото: 1
x3_kTo просто на украинских оверах человек добавил коды с корейского биоса в 7,0 и у него все отлично работает

_________________
Intel i7-6400T L501C300@ 3.7 Mhz, 1.10V; Asrock Z170 Extreme 4, Биос: 1,80 - корейский; GTX 970 Strix; ОЗУ 16 gb; Кулер Zalman cnps10x Optima




Member
Статус: Не в сети
Регистрация: 16.10.2012
Откуда: msk
Фото: 7
Геннадий Нагорный писал(а):
у ребят Extreme4 вроде пошел но есть какие то нюансы

все нормально у нас))), скрины в фотоальбоме 4ггц на 1.285в), успешная повторяемость присуствует у других комрадов на 1.29-1.32 на 501 и 448

5-97 писал(а):
просто на украинских оверах человек добавил коды с корейского биоса в 7,0 и у него все отлично работает

интересно....
счас как раз, ради прикола, залил на второй биос 7.0 и включил sky os (нажать "X" до входа в биос), по моему те же грабли и множитель негде выставить))) на 167 бцслк выставляет 22 множитель, турбобуст выключен, температуры не мониторятся

_________________
X79P3 /1620v1 / 8Gb Adatai /




Member
Статус: Не в сети
Регистрация: 15.10.2004
5-97 писал(а):
вроде вы тут давно оставляли сообщение, где расписывали как добавить микрокод со старого биоса в новый. Просто думаю, что можно добавить микрокоды с корейского в самый новый и протестить хочу

Да:

KT писал(а):

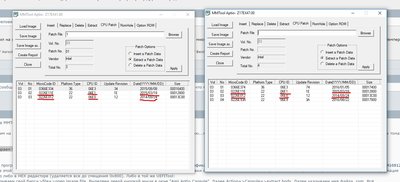

Там довольно все просто. Прога MMTool, акутальная версия v5.0.0.7 если не ошибаюсь.

Открываем свой биос, переходим на вкладку цпу патч. Там отображены микрокоды. У меня два тома 05 и 06. Вот тут я не знаю...можно добавить вместо микрокода в одном из томов (то есть удалив имеющийся). В обоих томах по одному микрокоду 06e3 и они идентичны. Можно добавить в каждый том к уже имеющимся.
Скрытый текст
Чтобы добавить микрокод выбираем том, указываем путь к бинарнику, жмем insert a patch data и apply.
Сохраняем.

По поводу прошивки...я зашил программатором, но вроде как FPT актуальной версии 11 (взять можно по ссылке отсюда Модификация AMI Aptio UEFI биосов. Софт для работы. Обновление Option ROM и EFI модулей. #14168121) может и программно (из винды, но прога через командную строку работает). Вроде у человека из этой темы 5plit на асус все получилось зашить с его помощью. Я не проверял. Да, для прошивки с помощью FPT от .CAP биоса асус нужно еще отрезать первые 2 килобайта, в нем информация для асусовскго прошивальщика и в микруху она не пишется и не помещается. Сделать это можно либо в HEX редакторе (удаляется все до смещения 0x800). Либо в той же UEFITool:
Открываем прогу UEFITool, открываем свой биос=>file=>open image file. Выделяем левой кнопкой мыши в окне "Ami Aptio Capsule". Далее Action=>Capsule=>extract body. Далее указываем имя файла .rom. Всё


В конечном итоге я добавлял в каждый том оба микрокода и 06e0 и 06e1. Для асрока заморочки с прошивкой не нужны ...это асусовские проблемы. Микрокоды можете достать из вашего биос прогой MCExtractor, но в прнципе я уже достал и залил на ядиск https://yadi.sk/d/jVSOazquxFq3h




Member
Статус: Не в сети
Регистрация: 16.10.2012
Откуда: msk
Фото: 7
KT писал(а):
06e0 и 06e1

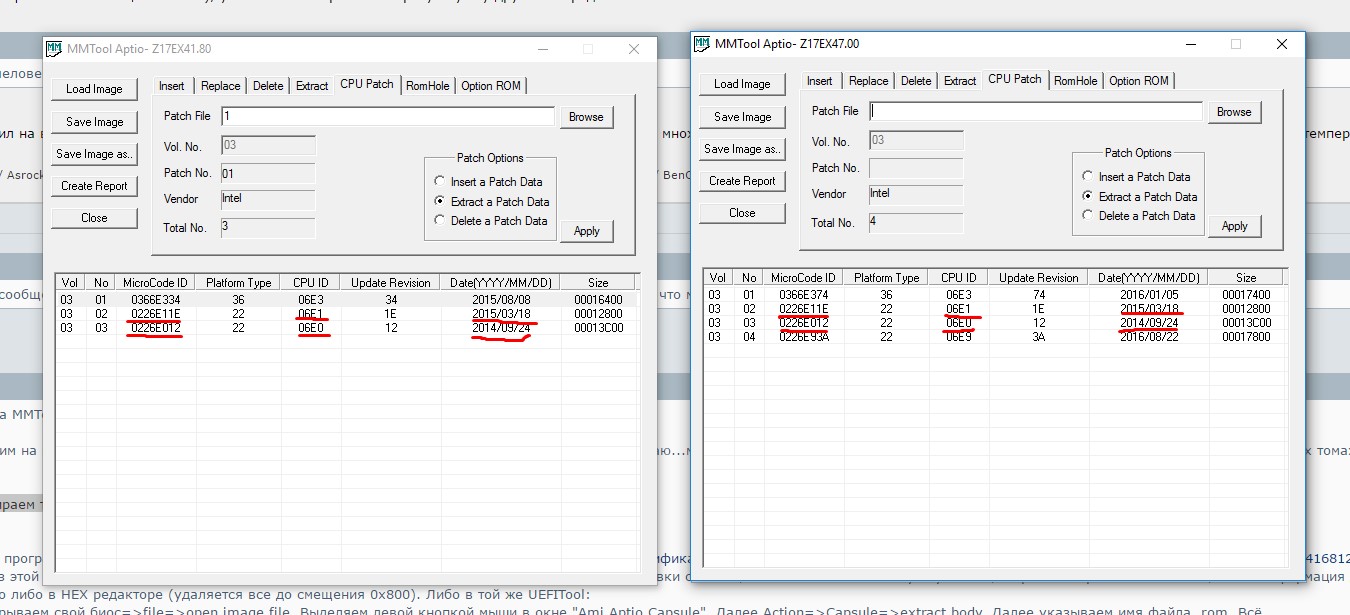

в корейской 1.80 (на скрине слева) и последнем официальном 7.00 (справа) эти коды одинаковые, различия имеются только в других кодах....и множитель дает задать только на 1.80...


Вложения:
Screenshot_2.jpg [ 180.72 КБ | Просмотров: 1145 ]

_________________
X79P3 /1620v1 / 8Gb Adatai /


Member
Статус: Не в сети
Регистрация: 15.10.2004
Мне вот что странно...у меня аида64 определяет версию микрокода 1D. В то время как зашита 1E (версию 1D не имеет ни один микрокод). То есть возможно что работает не тот микрокод который мы меяем. У асус такие приколы были, микрокоды хранятся в разных местах.... сейчас попробую заменить все микрокоды на один 061e с помощью UBU.




Member
Статус: Не в сети
Регистрация: 16.10.2012
Откуда: msk
Фото: 7
KT поделись плз MCExtractor, а то тут ссылки битые https://github.com/platomav/MCExtractor/releases

_________________
X79P3 /1620v1 / 8Gb Adatai /




Member
Статус: Не в сети
Регистрация: 15.10.2004
А может винда подменяет

Добавлено спустя 1 минуту 16 секунд:
mos123 http://www.win-raid.com/t2199f16-MC-Ext ... -Tool.html




Member
Статус: Не в сети
Регистрация: 16.10.2012
Откуда: msk
Фото: 7
KT писал(а):

был я там, говорю же ссыкли битые/ не дает скачать, выложи на ядиск например

_________________
X79P3 /1620v1 / 8Gb Adatai /
