В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 04.10.2016
Откуда: Брест
Фото: 0
Выложил настройки корейского БИОСА 1.90м с описанием, для связки i7 6400t ES L448 + ASRock Z170 Fatality K4,если где то не прав или ошибка строго не судите.подскажите..может будут настройки получше у вас!! Все находится в фотоальбоме.

_________________
i7 8700k@4.9Ghz:Z170 M8 Hero:GTX 1070tiJtstr:DDR4 HyperX Fury16gb(3200Mhz):DeepCoolGammaxxL240:Creative sbX AE-5:




Member
Статус: Не в сети
Регистрация: 10.07.2008
Откуда: Екатеринбург
Фото: 3
Господа, а вот такая мать - Asus B150M-A D3 пойдёт под разгон китайца?

_________________
Держи кровь чистой.
Мамкин пирожочек - лжец и мелкий мошенник.




Member
Статус: Не в сети
Регистрация: 15.10.2004
https://yadi.sk/d/ha-yjQDYy9ugZ




Member
Статус: Не в сети
Регистрация: 16.10.2012
Откуда: msk
Фото: 7
Геннадий Нагорный писал(а):
,если где то не прав или ошибка строго не судите.подскажите..может будут настройки получше у вас!! Все находится в фотоальбоме.

3850, уверен, и на более низком напряжении взмет у вас, но на 24 множителе
я заметил, что при уменьшении множителя и поднятии bclk процессор требует более высокого напряжения, чем на х24 для стабильной работы
фотоальбом я ваш посмотрел, там почти все в авто...смотрите, тогда мои настройки... лень перечислять, что и где надо править....но на 448, возможно, придется поднять напряжение до 1.290-1.320 и level2 поставить не забудьте, напряжение на асроках на нем стабильнее держится
Память в дефолт это вы правильно убрали, потом разгоните
KT писал(а):
https://yadi.sk/d/ha-yjQDYy9ugZ

Благодарю!

_________________
X79P3 /1620v1 / 8Gb Adatai /




Member
Статус: Не в сети
Регистрация: 10.10.2016
Фото: 29
микрокоды можно вытащить и с помощью mmtool.

_________________
пусть тот кто не разу не ошибался дальше сидит и ничерта не делает


Последний раз редактировалось x3_kTo 06.11.2016 14:29, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 26.09.2009
mos123 писал(а):
level2 поставить не забудьте, напряжение на асроках на нем стабильнее держится

Вроде уже все изжевано про эти Level"ы, но не могу понять - почему на Аскроках ЛВЛ2 стабильнее чем ЛВЛ1? у меня на ЛВЛ1 сейчас работает, вот думаю стоит ли опять затевать перебор частот и напряжений с ЛВЛ2...

_________________
Core i7 Skylake (QHQG L501C679 @ 4GHz), Asrock Z170 Extreme4, DDR4 HyperX Savage 3000MHz, Zotac GTX 1070 AMP!, Chieftec 750w, Gigabyte 3DAurora.




Member
Статус: Не в сети
Регистрация: 16.10.2012
Откуда: msk
Фото: 7
Lucky_Angel писал(а):
Вроде уже все изжевано про эти Level"ы, но не могу понять - почему на Аскроках ЛВЛ2 стабильнее чем ЛВЛ1?

на lvl1 напряжние почему то пляшет ощутимо больше, а вот на lvl2 мне удалось снизить напряжение при тех же частотах и пляска минимальна, там же не только от уровня LLC но и от величины напряжения зависит, какое оно будет в итоге

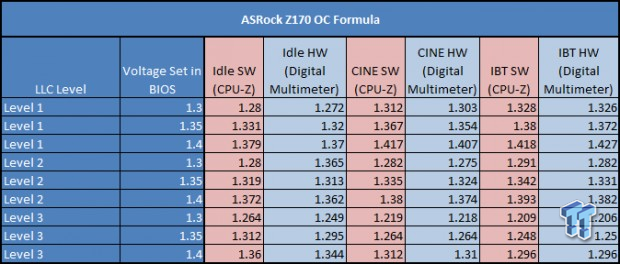

вот например на ASRock Z170 OC Formula
Вложение:
7481_40_tweaktowns-ultimate-intel-skylake-overclocking-guide.png [ 186.59 КБ | Просмотров: 1143 ]

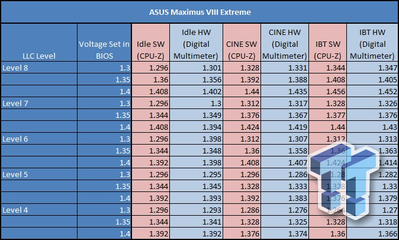

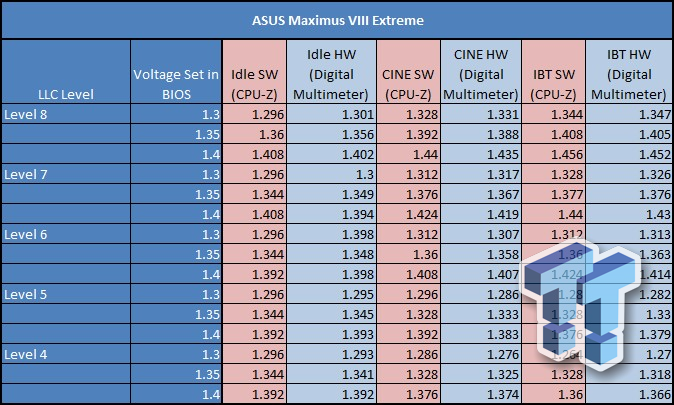

ASUS's Z170 series Maximus VIII Extreme
Вложение:
7481_50_tweaktowns-ultimate-intel-skylake-overclocking-guide_full.png [ 280.32 КБ | Просмотров: 1143 ]



Lucky_Angel писал(а):
у меня на ЛВЛ1 сейчас работает, вот думаю стоит ли опять затевать перебор частот и напряжений с ЛВЛ2...

а какие частоты и напряжение?
да там не много вариантов, ставите 2 уровень и маленькими шагами напряжение уменьшаете по 0.005 вниз (или еще меньше шаг , если получится)

_________________
X79P3 /1620v1 / 8Gb Adatai /




Member
Статус: Не в сети
Регистрация: 26.09.2009
mos123 писал(а):
а какие частоты и напряжение?


Основное напряжение - в биосе 1.3, но в винде 1.296. Остальные - Dram 1.35, PCH 1.1, VCCiO 1.150, VCC PLL 1.2, VCCSA 1.150.
Частоты - память 2666(держит и 3000, но пока остановился на таком уровне), проц - 4ГГц(множитель 24).
Хотелось бы снизить напругу на проц и оставить стабильную работу, но что-то на ЛВЛ1 не удается этого. ЛВЛ2 частично тестил. Мне показалось что ЛВЛ1 стабильнее.

_________________
Core i7 Skylake (QHQG L501C679 @ 4GHz), Asrock Z170 Extreme4, DDR4 HyperX Savage 3000MHz, Zotac GTX 1070 AMP!, Chieftec 750w, Gigabyte 3DAurora.




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
nrgstif писал(а):
Спасибо за тест, я надеялся что будет чуть выше, это я надеюсь в стоке? а если с рабочей стабильной частотой вашей? 3.6-3.9? прогоните еще раз пожалуйста.
На 4032 МГц:
Results for x265.exe build 1.4+5
x265 Benchmark: 64-bit
==========================

CRF-20 preset-"fast"
--------------------
encoded 1128 frames in 59.72s (18.89 fps), 2266.68 kb/s
encoded 1128 frames in 59.87s (18.84 fps), 2266.68 kb/s
encoded 1128 frames in 59.72s (18.89 fps), 2266.68 kb/s
encoded 1128 frames in 59.69s (18.90 fps), 2266.68 kb/s
-
Для сравнения, у i5 3470 на 3400 МГц лучший результат в 2 раза медленнее:
encoded 1128 frames in 117.35s (9.61 fps), 2266.68 kb/s
Мощь i7 6400T наглядна.
-
Судя по всему, дальнейший стабильный разгон упирается в отсутствие возможности изменять параметр VCC PLL, которого в Биосе нет. Потому что добавление на него напруги обычно улучшает стабильность. Благодарю ему можно снизить напругу на проц. Хотя, на 4032 МГц и без того всё работает отлично, кроме LinX. Или, как вариант, локальный перегрев. Всё-таки кулер средненький не для рекордов. Одно ядро в LinX (самый жгучий 0.6.9) на 8 градусов горячее остальных. В Синебенче - на 2 градуса, в x265 Benchmark - выше на 1 градус.
Cider писал(а):
Господа, а вот такая мать - Asus B150M-A D3 пойдёт под разгон китайца?

На B150 чипсете могут разгонять только ASRock серии Hyper. Также какие-то платы MSI с "внешним тактовым генератором" на это способны. А Asus B150M-A D3 - это стандартная плата для работы в стоке без разгона.

_________________
Смерть искренности в упрёке.


Последний раз редактировалось Drugok001(new) 06.11.2016 17:43, всего редактировалось 7 раз(а).



Member
Статус: Не в сети
Регистрация: 25.07.2016
Фото: 7
Lucky_Angel писал(а):
Основное напряжение - в биосе 1.3, но в винде 1.296. Остальные - Dram 1.35, PCH 1.1, VCCiO 1.150, VCC PLL 1.2, VCCSA 1.150.
Частоты - память 2666(держит и 3000, но пока остановился на таком уровне), проц - 4ГГц(множитель 24).
Хотелось бы снизить напругу на проц и оставить стабильную работу, но что-то на ЛВЛ1 не удается этого. ЛВЛ2 частично тестил. Мне показалось что ЛВЛ1 стабильнее.


Похожая история. Напруга на проц в биосе 1.3в, система отображает 1.296в. При прогоне в лин х 0.6.9 (до ошибки после 4 мин) и 0.6.5 (от 30 минут до 1 часа ) очень редко поднимается до 1.312в, стабильно на levelе1, на levele 2 - зависает,т.к. level 2 не дает, как я понял, вот эти 0.016в прибавки. Ниже пробовал напругу зависает и на 1 и 2 level-ах.




Member
Статус: Не в сети
Регистрация: 10.07.2008
Откуда: Екатеринбург
Фото: 3
Drugok001(new) спс, посмотрите лс.

_________________
Держи кровь чистой.
Мамкин пирожочек - лжец и мелкий мошенник.




Member
Статус: Не в сети
Регистрация: 26.09.2009
mos123,

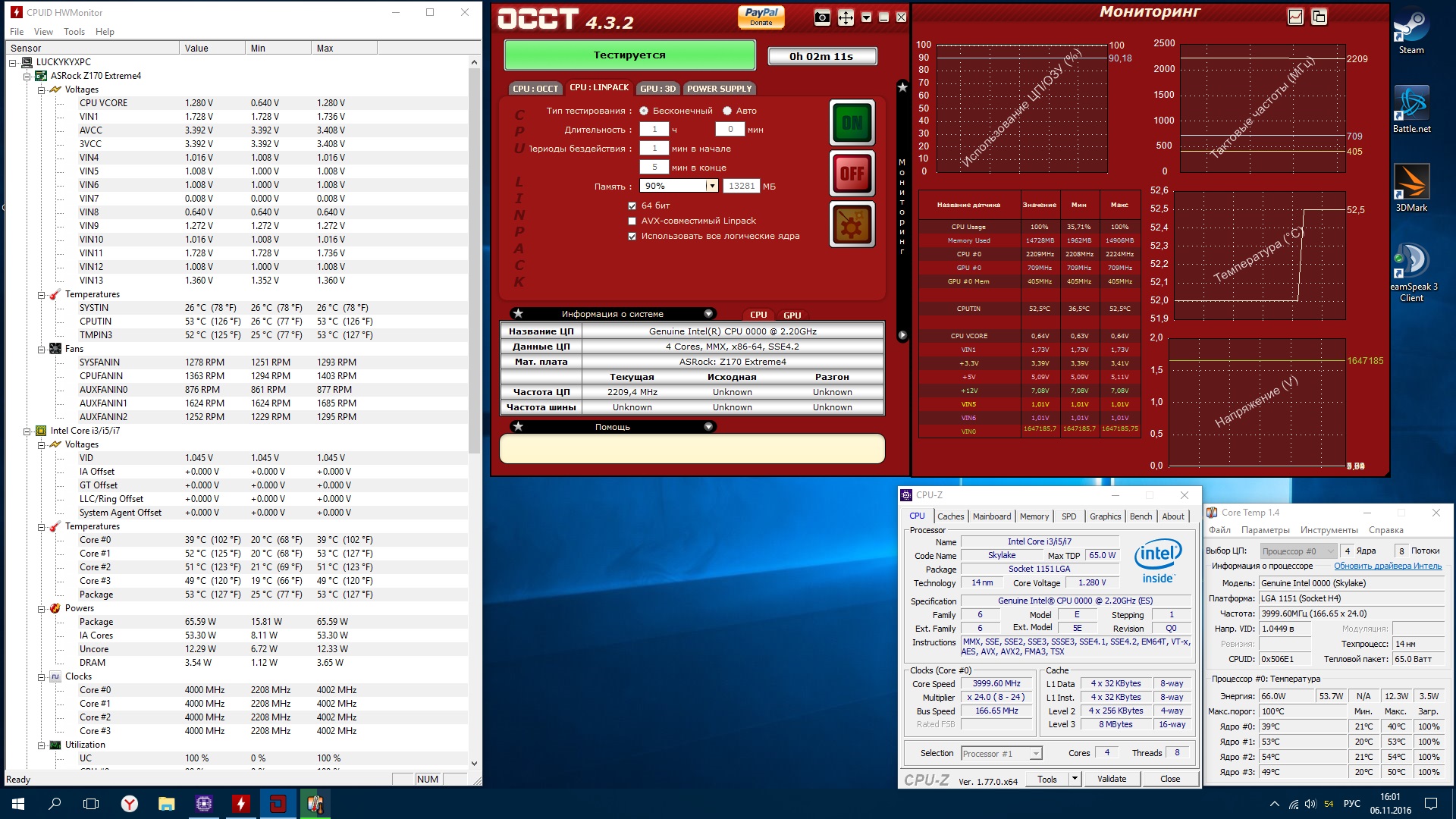

Сейчас загрузился с твоими настройками волтажа и ЛВЛ2(из галереи фото от 02.11). Пока тестируется.
тестирую
Вложение:
8888.jpg [ 660.26 КБ | Просмотров: 1075 ]


Добавлено спустя 2 минуты 4 секунды:
Федор2016 У меня в Линкс в зависимости от версии - на каком то ошибка через пару минут, а какой-то норм работает и по полчаса. Сегодня разберусь с версия и скажу инфу. а то запутался в этих линксах.

_________________
Core i7 Skylake (QHQG L501C679 @ 4GHz), Asrock Z170 Extreme4, DDR4 HyperX Savage 3000MHz, Zotac GTX 1070 AMP!, Chieftec 750w, Gigabyte 3DAurora.




Member
Статус: Не в сети
Регистрация: 25.07.2016
Фото: 7
Lucky_Angel писал(а):
Федор2016 У меня в Линкс в зависимости от версии - на каком то ошибка через пару минут, а какой-то норм работает и по полчаса. Сегодня разберусь с версия и скажу инфу. а то запутался в этих линксах.


Скорее всего будет ошибка в лин х 0.6.9,у многих ошибка вылазит, даже на стоковом железе.




Member
Статус: Не в сети
Регистрация: 17.10.2013
Господа, напряжение 1,3в не опасно на постоянку?

_________________
i7 7700k@4800 Mhz (1,18в), 2x8 DDR4 Kingstone 2400@3200 cl16, Asus 270-p, Palit 1080 ti Gamerock premium, Chieftec-CFT-750-14CS




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
SolteRR, 1.3v - вообще смешное напряжение. Но абсолютно точно никто сказать не сможет, потому как стоковое напряжение гораздо ниже из-за низкой номинальной частоты.

_________________
Смерть искренности в упрёке.




Member
Статус: Не в сети
Регистрация: 17.10.2013
Drugok001(new) писал(а):
SolteRR, 1.3v - вообще смешное напряжение. Но абсолютно точно никто сказать не сможет, потому как стоковое напряжение гораздо ниже из-за низкой номинальной частоты.

Да просто поставил 1,3в, успешно прошел все тесты на 3,8ггц.. Думаю стоит ли заморачиватся и искать напряжение поменьше, или плюнуть и оставить как есть, температуры полностью устраивают.

_________________
i7 7700k@4800 Mhz (1,18в), 2x8 DDR4 Kingstone 2400@3200 cl16, Asus 270-p, Palit 1080 ti Gamerock premium, Chieftec-CFT-750-14CS




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
SolteRR, целесообразность поиска пониженного напряжение зависит от температуры проца и системы питания мамки. Чем они ниже, тем лучше. Даже если температуры невысокие, то с точки зрения идеалиста - искать стоит. Для всех остальных смысла нет.
-
Также зависит от типа памяти и параметра VCC PLL. С DDR-3 получается выше, особенно при её сильном разгоне. В моём случае оверские модули 2400 МГц накинули ещё 0.03v по сравнению с бюджетными при тех же частотах процессора. С DDR-4 напряжение процессора скорее всего было бы ещё ниже, чем на бюджетных 1333 МГц DDR-3.
Сейчас исследую этот вопрос более детально с целью найти точные значения влияния вольтажа и частоты памяти на напругу проца в стабильном режиме работы.
-
Обнаружена ещё одна особенность ASUS Z170M-E D3. Напряжение процессора меняется с шагом 0.016v, поэтому нет никакой разницы между установленными в Биос соседними напругами с шагом в 0.005 и 0.01. Менять лучше сразу на 0.016v.
Также замечено, что Синебенч и x265 бенч используют на 0.016v меньше напряжения на проце, чем LinX.

_________________
Смерть искренности в упрёке.


Последний раз редактировалось Drugok001(new) 06.11.2016 19:06, всего редактировалось 11 раз(а).



Member
Статус: Не в сети
Регистрация: 16.10.2012
Откуда: msk
Фото: 7
SolteRR писал(а):
Да просто поставил 1,3в, успешно прошел все тесты на 3,8ггц.

1.3В многовато для 3.8

_________________
X79P3 /1620v1 / 8Gb Adatai /




Member
Статус: Не в сети
Регистрация: 15.10.2004
SolteRR1.3 не опасно. Процу уж точно. И плате в большинстве случаев (если не брать совсем уж маломощные питальники). Конечно можно и так оставить. Но если есть время я думаю стоит поискать пониже. Тут L501 4Ghz берут на 1.286v. Так что можно вполне рассчитывать на 1.248v при 3.8Ghz. (Имеется ввиду напруга под нагрузкой. Т.е. важна именно не установленная напруга а та что под нагрузкой. Чтобыне было недопонимания, а то в разговорах люди указывают иногда и то и другое).




Junior
Статус: Не в сети
Регистрация: 28.10.2016
Фото: 3
Всем привет!
Помогите с разгоном. Разогнал на корейском биосе 2.80 до 3.6 GHz, а дальше при повышении BCLK - биос не стартует....
Вольтаж поднимал до 1.38 Такое чувство, что не стартует из-за завышенной частоты памяти ( в биосе выставляю на номинал, а она все равно повышается)

Фото экрана с действующими настройками в фотоальбоме.


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16604 • Страница 90 из 831<  1 ... 87  88  89  90  91  92  93 ... 831  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: velton82 и гости: 15


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
