Не рекомендуется покупать для процессоров семейства Broadwell-E материнские платы производства ASUS.
Процессоры:
================================
Технические данные процессоров архитектуры Haswell-E
#77
================================
Performance Tuning Protection Plan
Настоятельная рекомендация не запускать Prime 95 версии с AVX тест Small FFT и Linx 065 и выше на процессорах Haswell-E и Brodwell-E, т.к возможно повреждение встроенного в процессор IVR
===============================

Если Вы видите провокации, оффтоп и/или другие нарушения, то не реагируйте на них дальнейшим развитием "обсуждения".
О нарушениях можно сообщить модератору, нажав синюю кнопку (#77) справа над спорным сообщением.
Впредь любые вбросы "Haswell - г***о, SandyBridge - рулит" будут приводить к бану аккаунта от недели и более согласно пункту 3.19 Правил Конференции.
А советы "нельзя включать тесты, любоваться на частоту" будут приравниваться к 3.1 - дача советов без знания предмета/размещение заведомо ложной информации.

msk101 с учётом 16х16 и м2,нижний пси4 отключается.возможно остаётся пси2 х1 (2.0)как-то так,поправьте.

он и с одной видеокартой не работает) я когда звуковуху пихал она не отображалась в этом слоте

msk101 либо м2,либо пси4 вроде бы так

Потому что чтоб задействовать нижний PCI-E , надо снять 8 линий с верхнего ) оно вам точно надо ?

Infreader нижний х4,если м2 не занят
п.с. да в его случае х8.я с своей колокольни(5820к)

Каждый производитель делает по своему (и у моделей одного производителя могут быть отличия). Так, что не ленись и смотри (для тебя же полезней будет).

msk101, скорее всего тебе нужен такой переходник https://aliexpress.ru/item/32951640436. ... ec61c428f3

Всем привет я так понил E5 1650v3 4.5oc и контролер 3.5oc на huanan Zhi X99-TF ddr4 2400 уделает ryzen 3600 прилично ?

Нет.

аналогично и от ссд это мало зависит, там основное время это инициализация платы, но больше всего бесит что иногда она вообще не включается!

Добавлено спустя 2 минуты 42 секунды:

давай посчитаем:
40 линий проца - 32 линии вк, остается 8, из них 4 м2 слот, и еще на 4 пихаешь второй ссд в НИЖНИЙ красный слот, в инструкции сказано что при активации м2 он превращается в х4. звуковую карту при этом вставлять в ЧЕРНЫЙ x1 который от чипсета (ЭТО ДЛЯ РАМПАГИ 5 и норм мамок от АСУС)

Добавлено спустя 1 минуту 11 секунд:

чо, правда что ли?! там везде делители стоят, у меня прямо щас в нижнем слоту х2 карта и ссд в м2, чето ниче не снимается...

msk101 у меня на плате есть еще разъем U2 помимо M2, который потребляет так же 4 линии при подключении в него ссд, поэтому, предполагаю, что у вас тоже должна быть предусмотрена возможность установить второй ссд.

JayK

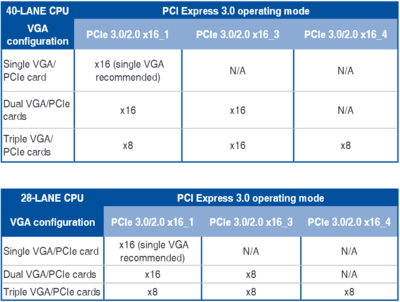

На рампаге сказано иначе , а вот на X99-AII вот так

да, тут делители пожалели

соотв надо видеокарту поставить в слот 3, чтобы 2 ссд встало, ну и слай конфиг тогда не получится в x16-x16 запустить

JayK
У меня есть немного другая гипотиза и она более удручающая чем может показаться на первый взгляд.
Дело в том , что ещё с X79 я замечаю очень странную вещь... Intel заявляют о 40-ка полосах , однако задействовать все 40 никак нельзя... например :
Asus P9X79 Pro (крутая на тот момент штука) но там возможны конфигурации x16 + x16... или x16 + x8 + x8... и того 32 полосы из 40...
Asus X99-A - возможна конфигурация x16 + x16 или x16 + x16 + x8. Но на ней нет M2/U2...
Asus X99-AII - возможна конфигурация x16 + x16 или x8 + x16 +x8. Но на ней ЕСТЬ M2/U2.
Теперь по поводу рампаги... а вы уверены что к видеокарте подводится реально 16 полос если занят нижний слот ? Ведь бывают такие конфигурации когда от процессора идёт 8 полос , а видеокарта через расщипитель видит их как 16 полос... почитайте на том же IXBT обзоры DT материнок на которых через разщипители количество доступных полос для видеокарты видно как 16 , а реальная пропускная способность этих 16 полос составляет столько же как на 8-и полосах. Так что делители... если сама топология такова что от первого слота отрезаются полосы - то это тупик...

Infreader
На линии PCI-E висят не только сами слоты PCI-E, а ещё и другое оборудование. Считай внимательней.

На шину ДМИ с южным мостом уходит 4 линии на любой мамке, остается 36 или 24, вот они и делятся между слотами PCI-E и интегрированными контроллерами ( USB 3.2, сетевым контроллером).

Darius13
Согласен ) но в основном всё это висит на чипсетных , а не на процессорных полосах ) процессорные под видеокарты как правило ) , я вёл дискуссию про те слоты которые идут от ЦП.

Добавлено спустя 2 минуты 25 секунд:

Вы ничего не напутали ? Это вроде с QPI так было , а вот DMI она на LGA2011-3 вовсе версии 2.0 и полосы там от PCI-E 2.0 )

DMI отдельно. Всегда. PCI-E к чипсету - это у AMD.

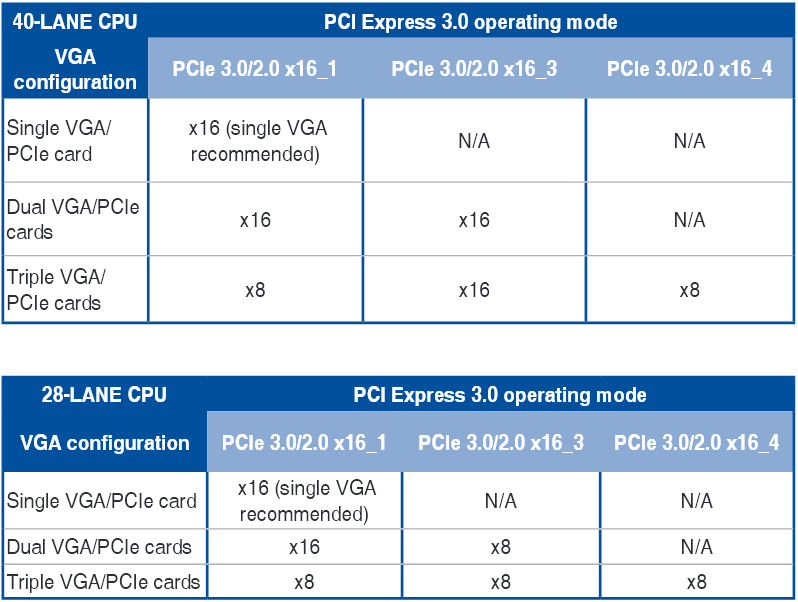

ASUS X99-PRO 3.1
40-Лейн ЦП-
3 слота PCIe 3.0/2.0 х16 (х16, х16/х16, х16/х16/Х8) *1
28-Лейн ЦП-
3 слота PCIe 3.0/2.0 х16 ( х16, х16/Х8, х16/Х8/Х4) *2
1 * PCIe x16_4 разделяет пропускную способность с M. 2 x4. Когда гнездо M. 2 занято, слот PCIe x16_4 будет отключен.
2 * PCIe x16_4 разделяет пропускную способность с M. 2 x4. Когда гнездо M. 2 занято, слот PCIe x16_4 будет отключен.
RAMPAGE V EXTREME/U3.1
4 слота PCIe 3.0/2.0 х16 (х16, х16/х16, х16/х8/х8 или х16/х8/х8/х8 режиме с 40-Лейн процессора; х16, х16/х8, х8/х8/х8 режиме с 28-полосный процессор) *2
1. 28-полосные процессоры могут поддерживать только до 3-полосного SLI™ / 3-полосного CrossFireX™
2. Слот PCIE_X8_4 разделяет пропускную способность с M. 2 x 4.
40-полосный процессор: слот PCIeX8_4 можно использовать только в режиме x4 или ниже, когда он используется одновременно с разъемом M. 2. Если используется режим x8, то эти два соединителя будут взаимоисключающими.
28-полосный процессор: слот PCIE_X8_4 будет отключен, а разъем M. 2 всегда будет включен.
https://www.asus.com/ru/Motherboards/X9 ... fications/
https://www.asus.com/ru/Motherboards/RA ... fications/
