подойдëт любой герметик, но я бы избегал тех, которые уксусом пахнут, кислота может сожрать пайку смд элементов, но это чисто предположение

Есть сложность.
4980HQ
Z97 OC Formula
2600C10
CPU Input Voltage - 1.744V
CPU Vcore 0 - +4.080V
CPU Vcore 1 - +4.080V
CPU Vcore 2 - NA
CPU Vcore 3 - NA
CPU temperature - 94 C

Разгон абсолютно невозможен, хоть 4, хоть 4.6, к слову этот ЦПУ бинингованный, продавался тут на форуме , держит на материнках попроще 4.6 при 1.29В. Охлаждение СВО кастом. Вопрос гуглил, болтов под мамкой нет которые бы замыкали.
И материнка не может запуститься, элемент питания если вытащить не помогает, надо ждать каждый раз несколько минут.
BIOS 2.0 - последний.

ет
Проверить материнку с прошлым процом, потом проверять как установлен мутант. Я на своё крутил болт каретки-сокета

Vantuzdera
Cпасибо.
С 6 попытки переустановил виндовс, работает, но перезагрузка материнки очень муторная, каждый раз надо либо ждать минут десять, либо вынимать кабель питания и вытягивать оперативку и ставить обратно. За исключением этого работает.
А еще один вопрос назрел - в Z97 OC Formula отсутствует CPU Strap в биосе. 2.0. Или я не там ищу? И управление где там кешом 4 уровня?

а на чем он держался? герметик или паста?

у кристал велов л4 страпом выставляется. У меня на бродвеле л4 работает только с включенными С state.
Глянь принцип разгона
https://overclockers.ru/blog/ATRChannel ... olshoj-faq

Мой биос Asus Z97 Mark 2, i7 5950hq



Проверь какой микрокод запускает винда

Скинь скрины со всеми напряжениями в биосе и hwinfo. Может что-то надо руками выставить для корректной работы

Так,значит отписываюсь о мучениях с анлоком турбобуста на 1240v3.(плата MSI z97 Gaming)
Для стокового состояния установил с небольшим запасом вольтаж (по биосу) в 1,05в (1,01+0,04 оффсет) на Vcore.
С анлоком на такой напруге в Линксе с малым объемом задач идут невязки.При большем объеме-зависон,синий экран...классика.И такое повторяется(но уже более рандомно) вплоть до напряжения 1,128 (по мониторингу).Т.е. мы уже переходим на напряжения,которые иногда подходят для полноценного разгона процессоров.Такое меня совсем не устраивает.
Но,при установки множителя не 3800МГц,а-3700МГц,процессор работает на тех же "стандарных" 1,05в.Что очень и очень странно.
Этот режим я уже почти месяц проверяю на стабильность.
(Сам процесс анлога на 3800МГц я проверял при всех возможных вариантах: включал/выключал все состояния С-state,крутил все напруги,которые имеются в биосе (влияющие хоть как-то на стабильность разгона),скидывал разгон памяти,ставил режимы оффсета и постоянный,в Винде применял режим максимальной производительности.Это не помогло).
На 3700МГц прирост мизерный,но зато частота не скачет и это в некоторых случаях более полезно,например, в игре Проджект Карс.

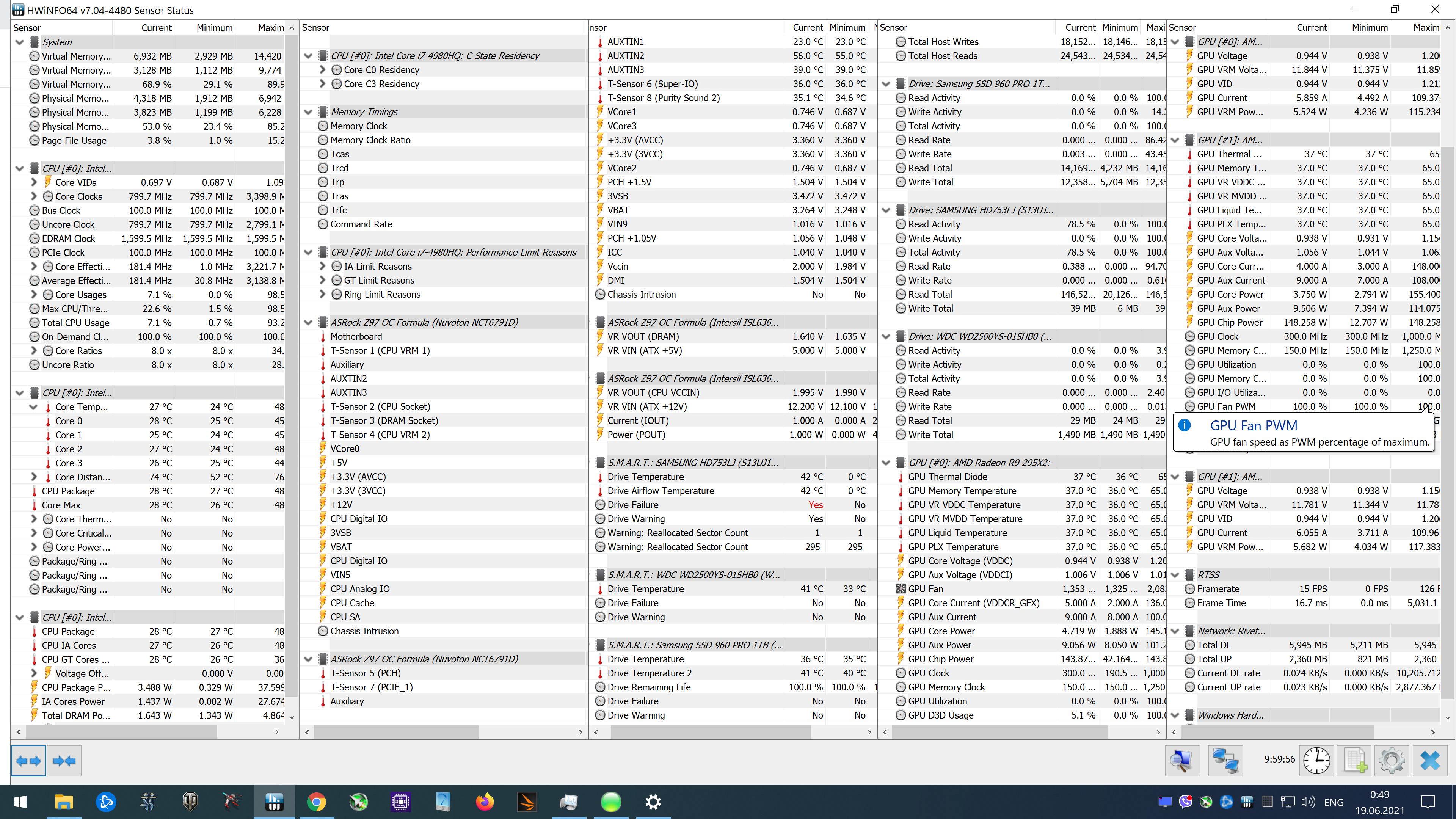

Скрины прилагаю. 1b микрокод я так понял.

KashtanPalash, понимаешь, для CrystalWell есть одна тонкость, я баловался с помощью R&Weverything напрямую с MSR. 40661 после подгрузки любого микрокода, хоть самого раннего доступного 0х02, теряет возможности разгона. Поэтому, из биоса выкинут микрокод для него, mcupdate_GenuineIntel.dll удалена, из биоса выставляю множители и напряжения, гружу WIN, через VMware драйвер загружаю 0x1C. Без микрокода датчики показывают половинные напряжения. Моя мобо strap не поддерживает, хотя я пункт вижу и могу вводить значение 125, вот только не работает. Кто-то выше писАл, на Гиге завёл Кристалл, но пришлось подбирать микрокод в биосе.
Ещё хотел добавить. VCCIN. Мобо на авто ставит 1.808, я выставил 2.048 вручную, VRM 3-х фазный, жалею его. Стабильность выросла на ура сразу. Выставил LLC в HIGH, только не знаю, работает ли это на моей мобо. Core и UnCore - Adaptive с подобранными оффсетами порядка +30 mV. Множители 43 и 40, пробовал выше задирать, толка нет, производительность практически не поднимается, только нагрев. Слабое место - мобо брендовая H81M-E от ASUS, обычный биос от собратьев кирпичит.

Максимум который выжимали из этого ЦПУ - свыше 5000 МГц, разумеется шина 125 МГц.
В факе указано что множитель для 4980 -44, мне не понятно, так как по факту - 46.
Я специально год искал лучшую материнку для разгона цпу с едрам, это оказалась ос формула, а теперь оказывается что у нее в биосе отсутствует цпу страп, а без него ручная настройка по шине, все эти множители шина писиай, не работают, делал по инструкции здесь, все что смог нагуглить.
https://www.overclock.net/threads/asroc ... p.1609543/
Вот лучший результат
http://valid.x86.fr/184q8j
А еще не менее бесит нестабильность запуска, только три раза запустилась с первого раза. Позавчера пытался запустить 4 часа, с 22.30 по 2.30 ночи, попыток было 400 где-то, удачно только один раз, и то после того как вытащил цпу и погнул один пин, но повезло и система запустилась. На следующее утро с 5 попытки. Почему-то если постоит длительное время, повышается вероятность удачного запуска. Но это не работа.
Потенциал у системы огромный, так как в удачный день побил рекорд на XTU - три раза, и это с множителем 46 без страпа.
Мне менять микрокоды все подряд? БИОСы всех версий в надежде что там появится цпу страп? Купить ос формулу но на 87 чипсете? Другую материнку, типа MSI Xpower или Евга Класифиед?

KashtanPalash, вот для начала мои скриншоты. Всё через множители.
https://mega.nz/folder/GHA3xAJK#96RsLNXJTMa88pEX5dJKuA

4980 имеет OC bin +6. Далее,пользовался ThrottleStop. Далее, чтобы получить макс. множитель, в CPU не должен быть загружен никакой микрокод, поэтому у меня в биосе нет 40661. Он нормально стартует. Чтобы потом можно было ставить опыты из винды, удалена DLL. Без микрокода утили показывают напряжения ядер ровно вдвое меньше.
Наилучший вариант мобо - чипсет Z87 или Z97, там страпы работают. Только не Гига. Проблемы. Как правило, не стартуют на них.
Повторюсь, я гружу микод 0x1C с помощью драйвера-сервиса VMware после старта винды.
https://labs.vmware.com/flings/vmware-c ... structions

Если материнка умеет правильно управлять OC bin, то на микрокоде версии 0x05 можно получить множитель x46 (по всем ядрам) для i7-4980HQ.
Выше - только без микрокода, но многие материнки на девятой серии чипсетов не желают стартовать, если для текущего процессора нет микрокода в BIOS.

А можно расшифровать? Не все понял.
OC bin +6 - что это?
Троттлстоп скачал поставил выставил как на скринах (почти - множитель уперся в свои 46)- и никаких изменений.
Что такое 40661?
ДЛЛ удалил.
Как уже писал, у меня Z97 OC Formula. Страпа нет вообще как такового. BCLK выставлял, да не грузится оно. По инструкции делал.
А есть обучающее видео как грузят микрокод с помощью драйвера-сервиса VMware ?
Мне тоже грузить этот микрокод 0x1C , или вообще без оного? Удалять и все микрокод?

DeathBringer, KashtanPalash, а ведь у этого Асрока нет микрокода для Кристалл в биосе. Нет и страпа, только BCLK 90...300

CPUID CrystalWell

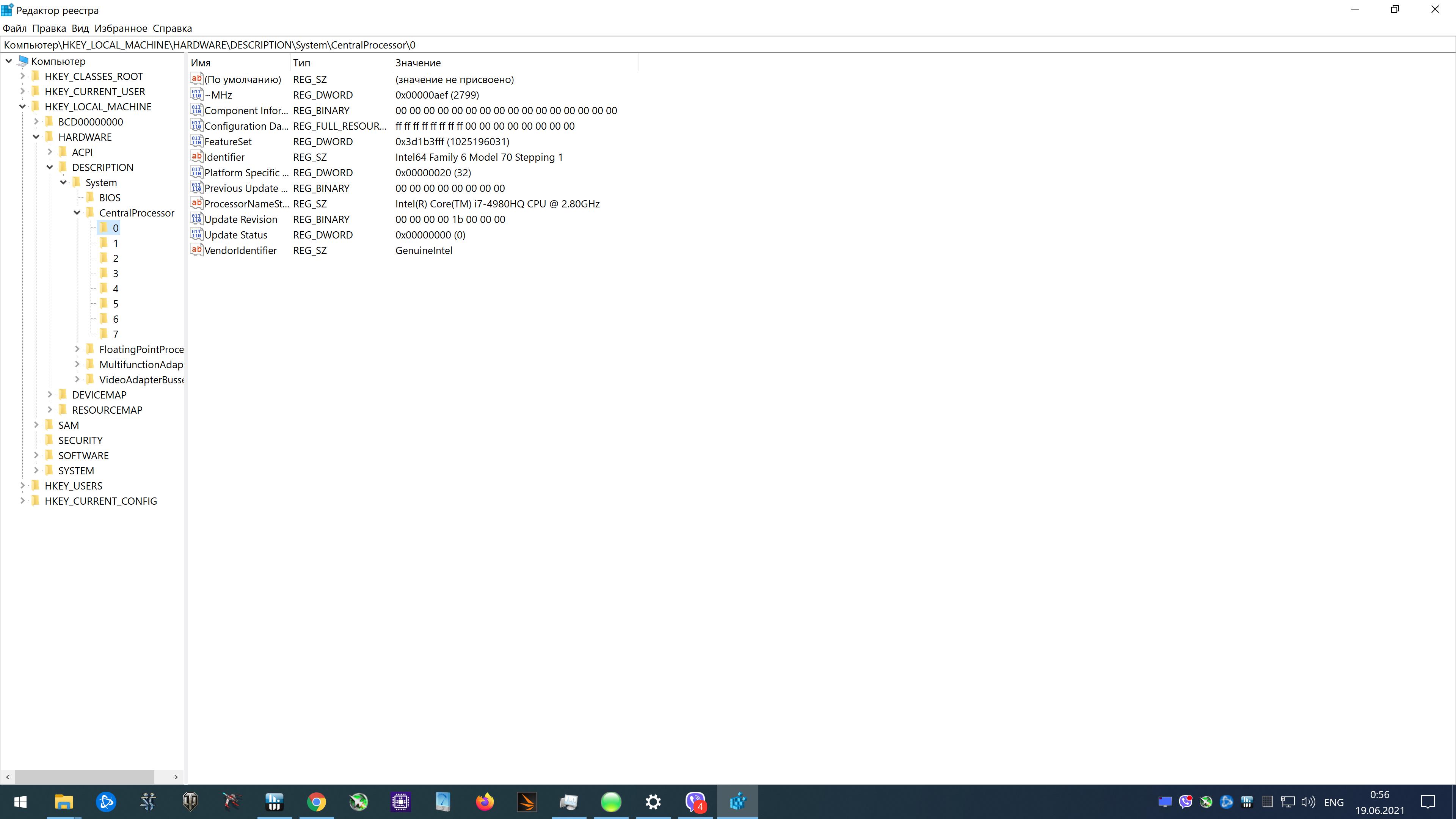

Я его гружу. Но если надо побаловаться с процессором - отменяю загрузку. У тебя грузится 0x1B во время загрузки винды из mcupdate_GenuineIntel.dll

По простому, эта цифра добавляется к макс. множителю для ядер.
Итог, раз такой паскудный старт на этой мобо, надо попробовать в биос загнать микрокод типа 0x02 или 0x05 для Кристал, посмотреть, что выйдет.
Программатор для отката на всякий случай имеется?

Michael_Code
Загрузилось со второй попытки.
Смотрю, одни нули сейчас, значит микрокода нет?
Почему на скринах я вижу 4-й режим - батарея, а не первый - производительность?

KashtanPalash, нули где? ThrottleStop - FIVR - правый нижний угол - PowerCut

А у меня первые три были заняты другими настройками Ж) Options - и называй их как хочешь, потом оперативно можно менять множители-напряжения для встроенного или внешних тестов, мониторить и анализировать, задавать себе вопрос - а оно мне надо?

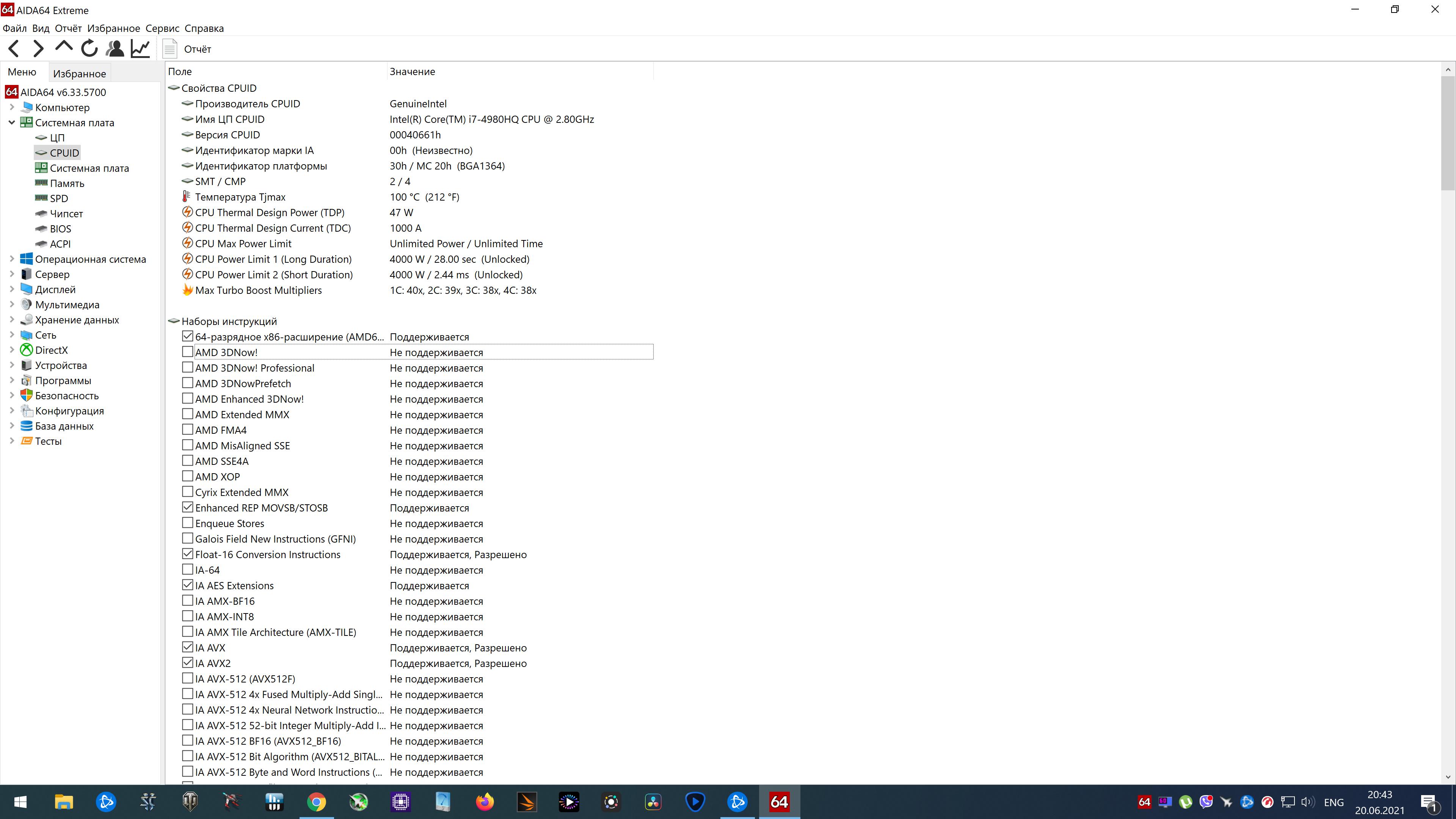

AIDA64-Системная плата-CPUID-Шестая строка, Версия обновления микрокода. Если этой строки нет, значит и никакой микрокод не загружен

Michael_Code
не нашел значит таки вытер микрокод?
Но сегодня заглючил, во время работы, в стоке, 3 часа сидел пытался запустить, и цпу менял - все мертво, 5775С вроде родной же, и не дышал, и не пытался стартануть. Только длительная паузa на 3-12 часов помогает. Уже думаю на мамку, но менять ее не на что, разве что 87 ос формула или искать xpower msi либо 87 либо 97 специально под 4980hq.

KashtanPalash, да, ты удалил DLL, теперь 4980 работает без микрокода, потому как его в биосе также нет.
Слушай, я правильно понял, что у тебя имеется 5775 Broadwell? И он не стартует? Для него, 40671, в биосе есть микрокод. Да, Z97 с МЕ 9.1.хх.хххх для брода родной.
Блин, остался один совет, сбросить биос на дефолт, сохраниться, отключить 220 на минутку, чтобы хаб (PCH) сбросить, попробовать стартануть.
А может быть такое, что не мобо виновата, а 4980 бутерброд сам? А CPU другой, не мутант, на 1150 другой поставить?

Да броадвелл скальпированный и с шлифованной крышкой. Рабочий.
КМОС скидывал, полный ноль, все по нолям, мать даже не начинает жить, не зависимо от ЦПУ, должно пройти несколько часов и тогда запустится, может не с первой попытки.
Другая мать была в ремонте где должны были поменять сокет и в результате даже конденсаторы не запаял обратно, неудачный ремонт.
Вот ищу либо ремонтника либо плату новую. Третью.
