FAQ на первой странице.

Любые действия с процессором Вы выполняете на свой страх и риск.
Успешность операции полностью зависит от вашей аккуратности и внимательности.
Помните об этом!

Лучше кислородом тогда, гореть лучше будет.

Скальпировал сам? Подрезал герметик? Какой водоблок?

сам, ничего не подрезал, водоблок Grizzly и весь инструментарий для снятия крышки тож от них, включая термоэлемент для того чтобы расплавить индий.

Всем привет, оставлю тут для информации. Купил в прошлом году i5 6600k под турнир на Hwbot. Проц работает до 5ГГц на 1,45-1,475 В. Одно с ним было плохо второе ядро выбивалось на 10 - 12 градусов от других. На холодной воде проц даже мог в 5,2ГГц, со скриншотом смерти 5,4ГГц. Скальпирование не возымело эффекта. Целый год я собирался его шлифануть. По итогу намедни я таки это сделал. Взял шкурку с гритностью 1000 наклеил на стекло капнул вазелиновое масло и за 15 минут аккуратно шлифовал. Итог проц жив, между вторым ядром и первым дельта исчезла и 3 градуса с 3 и 4 ядрами. Жидкий металл не ставил оставил будет на термопасте, бенчить буду видимо direct die на кастомной воде. На 1,42 В при 5ГГц 80 градусов в Cinebench R20 с кулером просто поставленным на термопасту под собственным весом.

Невозможно установить в сокет процессор со снятой крышкой?
Художник нарисовал его правильно, в таком виде их необходимо производить:

если все сделано правильно и качественный ЖМ, то через сколько лет придется опять отдирать крышку и менять ЖМ?
ЗЫ на ютубе видел: наносят ЖМ, через сутки разбирают опять, жм уже успел вступить в реакцию и кремнем и крышкой- образовалась условно "накипь" и на нее повторно опять наносят жм и мол теперь все будет в порядке оч долго)
Может я что не так понял..

TLT163 это решается очень просто: Т выросли - значит релид. Если Т ок, то сидим и дальше спокойно.
Чем лучче была подготовка, и меньше было тряски системника, тем дольше все будет служить. Вплоть до смертного одра.

Если всё сделано по уму при подготовке то туда можно не лазить до тех пор пока температура не вырастет. И при стандартном скальпе с возвратом крышки на интеле это почти герметичность , тоесть вечно. На райзенах пока сам жм не деграднет. ЖМу не с чем не вступать в реакцию, если только посадка не на медь голую, при этом выдерживается пару дней пока медь не напитается жм-ом, далее просто новая наносится и сиди не парся.

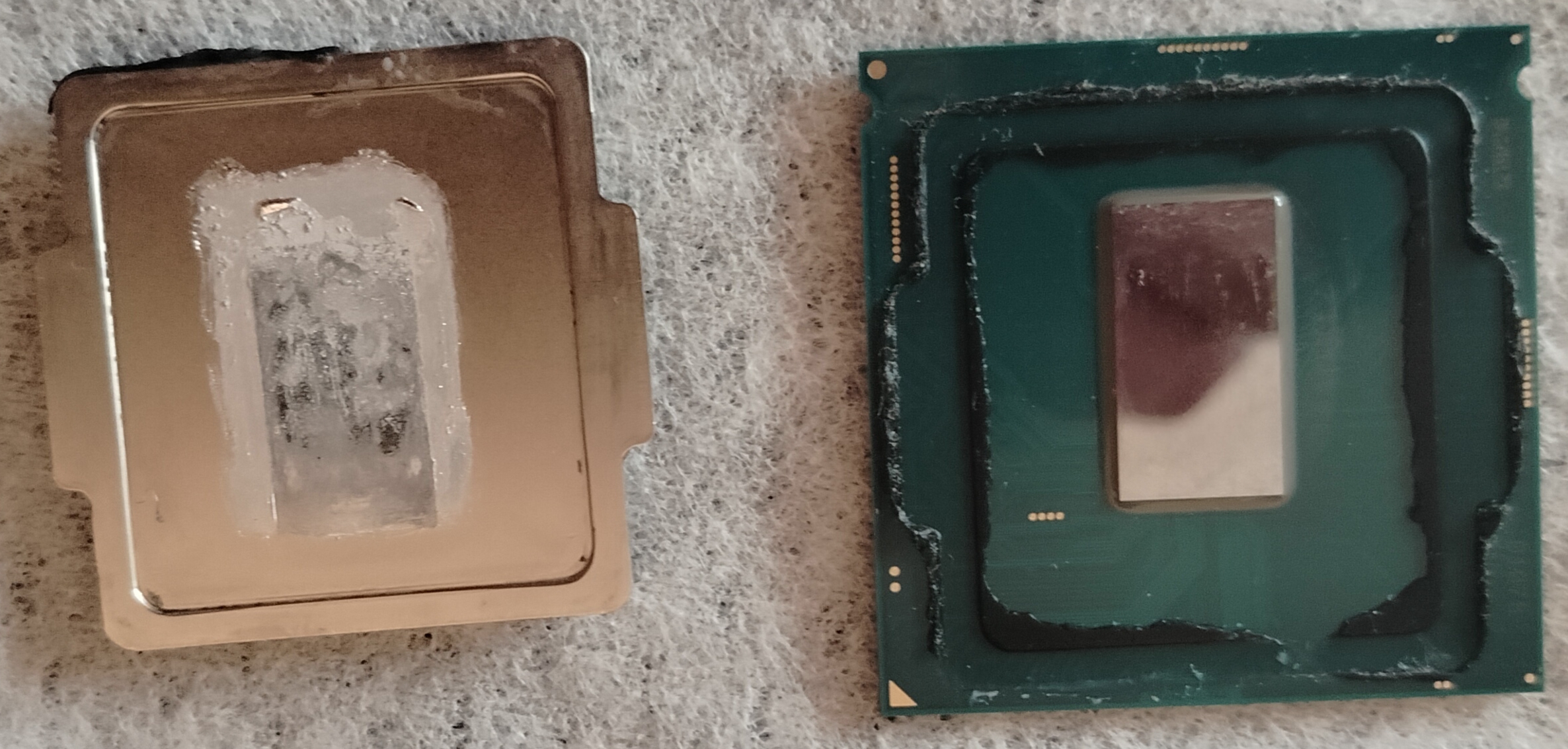

TLT163 l7-8700k. Покупался в 2018ом, тогда же и скальпировался. Ничего не пдгонял, ничего не шлифовал. По лето 2024 года больше даже не вынимался из сокета. В середине прошлого года начала активно рости температура, в аиде 64 под сотку и тротлинг. Вскрыл процессор, высох ЖМ. Отдирать ничего не пришлось, грубо говоря крышка отклеилась буквально от легкого усилия. От ЖМ остался тонкий металлический налёт. С камня оттерся буквально за две секунды. А вот на крышке пришлось потереть. Полностью не удалился, на ощупь чувствовался рельеф. Забил, нанёс новый ЖМ и зажал в сокет. По ощущениям температуры стали даже ниже чем после первого скальпа 6 лет назад. ЖМ Гризли. Тот же самый, что и при первом скальпе. Всё это время лежал в коробочке в шприце. Вообще скальп это имба невероятная, даже для тех, кто не гонит. По крайней мере тех, что на термопасте. Сейчас на новой сборке первое время уснуть не мог, шумит падла, хотя вентили еле крутятся. Начинаю изучать опыт скальпа проца, который ниже в профиле.

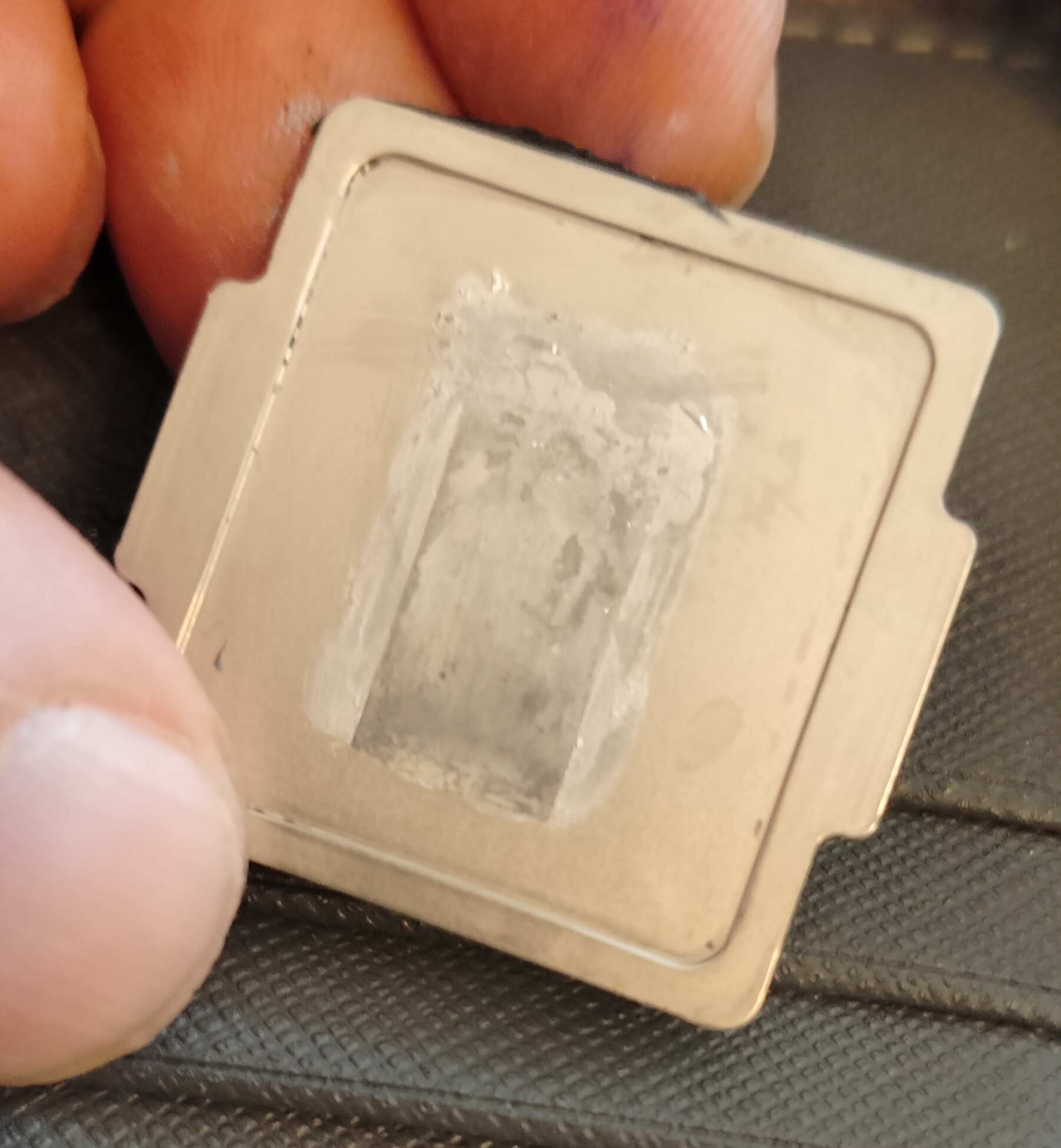

Фото зразу после повторного вскрытия.

У меня 8700к около 5 лет продержался
Те кто скальпом зарабатывают, уверяют что у них такого не бывает. Может врут, может не сильно врут

Буквально вчера ездил на перескальп 13900к, человеку напели что нужно менять раз в 2 года. Крышку даже не приклеили обратно ему. По итогу жм его был как новый, лезть туда смысла не было... Всё переделал + шлифованную крышку привез новую ( желание клиента ). В итоге -6 градуса даже вышло, но это скорее из-за новой термопасты + ровной крышки.

Всем привет)
Я скальпировал вымачиванием инженерник скайлейка с нанесением фольги вместо жм еще в 2017м году. Системник активно эксплуатировался до конца 2023го, а потом переехал "на деревню дедушке" где и сейчас используется для серфинга. За прошедшие 7,5 лет не изменилось вообще ничего, да и с чего бы вдруг, ни под какими нагрузками проц не прогревается выше 58С, т.е. фазового перехода (расплавления) фольги не происходит. Возможно жм ведет себя по другому, но имхо тема перескальпа больше похожа на обычную теорию заговора.

aribetdetka, скорее, на «теорию и практику зарабатывания денег».

по другому. Ибо "активный сплав" и на плохом покрытии активно образует интерметаллиды - твердые и "шершавые"...

Megagad добавить в шапку, чтоб сразу беспокойных отвадить делать скальп

Так и есть..
Главное сделать правильно и тогда можно ни о чем не думать. Нууу 5 лет точно.
За 11 лет я столько скальпов сделал))) Что и не подсчитать)

ЖМ с кремнием не реагирует никак - ни химически, ни физически

Основа ЖМ - галлий, он активно впитывается в металлы, возникает диффузия, меняющая состав ЖМ и поверхности крышки.
ЖМ при этом кристаллизуется, т.к. галлий частично диффундировал в крышку и температура плавления ЖМ изменилась.

"активный сплав" сам является интерметаллидом - GaInSn, миграция никеля или меди из крышки приводит к изменению состава и кристаллизации.

это почти так с целым диффузионным барьером в виде нитрида кремния. Но даже и там составные части жм проникают в кремний. Ждать долго, лет 50 минимум

При условии однородности состава "кристаллизация" должна идти на пользу, т.к. у металлов в твердом состоянии теплопроводность выше. Раз речь идет про интерметаллиды галлия с медью, то видимо подразумевается ухудшение теплопроводности за счет: 1) собственно изменения состава термоинтерфейса (GaCu хуже проводит тепло) и 2) ухудшения контакта за счет образования локальных пустот вокруг твердых кристаллов GaCu путем "вымывания" жидкого галлия из прилегающих участков. Крышка вроде как никелированная и не должна активно реагировать с галлием. Наверное штатный термоинтерфейс нужно отскабливать аккуратно, не царапая покрытие крышки? Также отмечу, что галлий токсичен, хотя и не образует пары, как ртуть, но с жм много возни при нанесении и нарукожопить с каплями/шариками очень просто, вряд ли обыватель использует защитные очки и перчатки в процессе. Получается для использования под крышкой фольга и практичнее, и безопаснее, но почему-то не нашла популярности.

Тёплое и мягкое не путайте Эвтектика не является "интерметаллидом"! Это сплав. "Физический". А вот интерметаллид - это уже ПРОЧНОЕ химическое соединение Причём довольно твёрдое.

Добавлено спустя 5 минут 51 секунду:

ЖМ? Уверены? Индий в сплаве отлично "смачивает" кремний. на то он там и нужен. Так что как минимум "физический" ЖМ всё-же взаимодействует с кремнием.

На реддите исследовали - если в покрытии никелем мало фосфора - ЖМ очень быстро реагирует и "твердеет". Сравнивали несколько "покрытий" и потом "стреляли" спектрометром. Причём у интела этот параметр гуляет от партии к партии!
