fannt. проверь.
видишь-ли, я тогда мать менял, и не помню прескотт я заводил на этой (4Core...) маме или на той (775...) (( если на той, то на этой я сразу начинал с кедармилла. да, скорее всего так. на этой я не пробовал прескотт. кедармилл через ВИД-пин мод не завёлся, и тогда я сделал вольтмод.

у меня возникает предположение что VID-pin мод на этой маме не работает...
или нужно ещё VID6 и VID7 теребить ... или ещё какая ни-ть хитрость ...

попробуй помимо того что сказано в даташите ещё VID7 заизолируй.

:o это где такоой?
попробывал заизолировать вид2, эффекта о, те все запускается, и работает как и раньше.
попробую еще изменить напругу на +/- шагот дефолтной, может что и выйдет. Или все же буду мать мучать. кстати, если мне тадо VID2 1>>0 что мне надо с мамой делать?

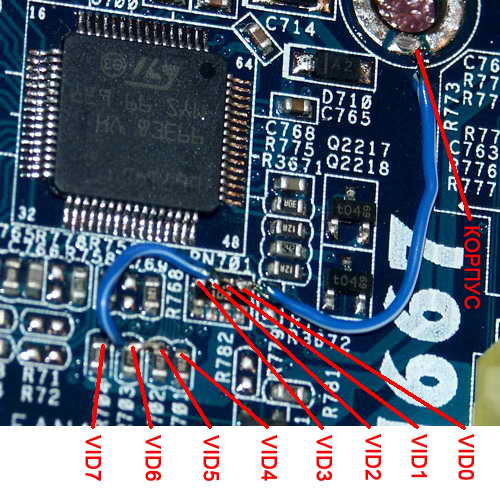

вот, выкладывал же:
#77
см. полный размер (181кб)



вот тут и интересно, даст ли изолирование VID7 пользу или нет.

с мамой всё по другому, другая тема...
там надо уже не в даташит проца смтотреть, а в даташит контроллера питания. там придётся АККУРАТНО поработать паяльником,- умеешь?
Добавлено спустя 29 минут, 50 секунд
оффтоп:

fannt писал(а):

Зачем покупать мощный цп, разгонять его? Ответ: http://tsc.overclockers.ru

если бы ресурсы которые затрачиваются шли во благо Росси а не во благо каких-то американских проектов, то я бы ещё подумал... а так это:
1. не фиг делать
2. измена родине
3. напрасное прожигание проца, и электроэнергии ))

неее.. самое интересоне тут:
решил заизолировать VID0 т.е. было 0 а сделать 1 по таблице это даст напряжение 1.275
заизолировал, включил.. все запустилось на "ура" и напруга судя по мониторингу стала на ~0.025в меньше.
как я уже писал, отрицательный результат, тоже результат.

только вот вопрос, почему так? если пробовать замыкать контакты, системная плата в упор не замечает процессор. ну эффект по крайней мере тот же самый


попробую. на процесоре натренровался но это на крайний случай..

а что то про VID7 я даташите интела ничего не нашел. почему его наде изолировать?..

а то что заизолировав VID2 я ничего не получил, так это понятно, там как было 1 и осталось. и VID7 тут имхо ничего не изменит.

RE:оффтоп:
1?
2 проект университетский, а не государственный. если будет российский проект такого уровня исполнения и полезности наша команда обязательно в нем будет учавствовать.
3.наоборот, не напрасное а полезное =)

хм... интересный факт! а ты на VSS замыкал чтоб 0 получить или на другой VID, который 0 ???


потому что это не "регулятор" напряжения, а переключение битной маски. (для VR 10 используется 7 бит, а для VR11 - 8 бит)

офф
не убедительно

А теперь вопрос на засыпку. 1.3875. Можно ли поднять ток изолированием пинов? без замыкания чего либо?
зы. Если кто то удвляется почему у меня ничего не пашет - не удивляйтесь, просто метод заземления серебрянкой доказал свою полную недееспособность И к нему я возвращаться не собираюсь.

moonsond, нет

по всякому. и на другой vid, и на два VSS, и еще на VCC_SENSE пробовал: результат один.

а напругу я хочу сделать 1.4 c учетом того, что в нагрузке она просядет до ~1.31-1.34 (сейчас у меня по мониторингу по нагрузкой 1.200-1.216, без - ~1.248) тем более что там надо то всего лишь VID2 сменить с 1 на 0

зы. поделись плз ссылкой на даташит контролера напряжения. может там проще будет сменить 1 на 0. я так понимаю там всего один проводок подпоять придется?

fannt У вас одинаковые мамы? Я бы смотрел маркировку ШИМки своей
А Digimakc тут ссылку на свою статью на Xmods выкладывал.
moonsond Поскольку значения VIDов идут от единиц к нулям, то неизбежно замыкание ради поднятия напряжения
vansergeich делал фольгой. Получалось.

да, только названия разные


ссылка не правильная или устарела. случайно сейчас по гугле нашел. не x-mods a xmods
вот она кстати

тогда у всех пользователей этой мат платы? (поправка, пользователей с Р4)
Добавлено спустя 1 час, 56 минут, 35 секунд

как я понял для VR10 виды с 0 по 6? а для VR11 тогда? (и что значит VR10/11?)

fannt С 0 по 7. Это версия VRM. После обновления на Core, был обновлён VRM, теперь там другая таблица для напряжений.

fannt, эта ссылка http://xmods.ru/shownews.php?id=23 описывалась ещё для ASRock 775VM800. там контроллер питания L6711, а на 4CoreDual-VSTA контроллер L6714


именно!

контроллер питания находится чуть выше и правее процессорного гнезда. представляет собой чёрную микросхемку с 64 выводами. выводы со всех сторон микросхемы.

я же тут писал как это всё примерно выглядит.
http://forums.overclockers.ru/viewtopic ... start=2080

ну я в принципе догадывался


да, я поял. только у меня что то даташит с alldatasheets качать не хочет
в принципе можно и без него: таблица и фото есть. значит резистор отмеченый как VID2 на корпус, а VID7 на проце заизолировать. я правильно понял?

нет
на процессоре заизолировать все VIDы !!!!!! с 0 по 7.ч
погда получается что все VIDы становятся "1".
всё, с процом покончено, теперь переходим к материнке:
теперь чтоб нужные сделать "0" их надо замкнуть на землю. - на материнке

для 1,4В
VID0 VID1 VID2 VID3 VID4 VID5 VID6
__0___1____0____0___1____1____1_

из этого следует что нужно на землю замкнуть VID0, VID2, VID3.
смотри:
#77
полный размер
на проволочку не обращай внимания, т.к. на этом рисунке мод для 1,40625В
Добавлено спустя 2 минуты, 2 секунды
и вообще, то что мы ща обсуждаем является модом материнки, при том ещё ASRock 4COreDual-VSTA. надо обсуждать в отведённой для этого теме, а не путать с VID-pin модом

DigiMakc
А обязательно массу пускать через резисторы? Нельзя сразу к микросхеме?

Wonka Почитайте даташит к микрухе, рекомендую. А также соблюдать и не выходить за рамки темы дискуссии. Вольтмод мамы - не тема дискуссии

Wonka, так ведь тот вывод резюка, куда припаивался провод, как раз идёт на ногу микрухи. а другой вывод резюка на проц идёт вроде.
Antinomy, правильно!

Что-то я запутался, а где взять табл.напряжений VRM под коре?

в таташите к вашему процу на intel.com
