FAQ на первой странице.

Любые действия с процессором Вы выполняете на свой страх и риск.
Успешность операции полностью зависит от вашей аккуратности и внимательности.
Помните об этом!


Последний раз редактировалось TyPuCToZ 14.01.2018 23:55, всего редактировалось 13 раз(а).
.



Партнер


Member
Статус: Не в сети
Регистрация: 16.11.2010
Откуда: Россия
A Clockwork Orange писал(а):
с GPU снимал то делал так , взял старый радиатор от процессора нагрел на газовой горелке затем поставил на крышку и все отошло как по маслу

http://youtu.be/OLJHGZ6HV1s
Да, видимо на видеокарте используется что-то попроще.

_________________
people.overclockers.ru/andrey_777/
http://youtu.be/VUbpb23yTK8




Member
Статус: Не в сети
Регистрация: 28.09.2010
Откуда: VRN
Фото: 0
Попробуйте ещё средство для удаления герметика.




Member
Статус: Не в сети
Регистрация: 13.06.2013
Откуда: СССР
Фото: 15
Когда я снимал крышку, мне показалось что герметик был по твердости как конфета "ириска" или едва тягучая смола, повторюсь я нагревал до 90, в момент отрыва крышки уже явно подостыл проц до 70. Я думаю что у родного герметика, такая же термостойкость, как и у обычных силиконовых герметиков 150 градусов, при такой температуре герметик начнет плавиться.

_________________
FD Define S2 / i9-9900K / 4х8Gb / 512Gb 970pro + 1Tb 970evo / 2080RTX / AE-5+Steinberg ur22с / Corsair HX1000i / VP3268-4K / Intel x550-T1 10Gb LAN




Member
Статус: Не в сети
Регистрация: 09.10.2012
Откуда: Москва
Вобщем оскальпировал я свой 3570к. Постараюсь описать поподробней всё. Изначально планировал скалипировать проц зажав крышку в тисках и с помощью бруска и молотка сорвать герметик, но в процессе меня смутила сила с которой я наносил удары и при этом нулевой результат. Вобщем решил пойти по пути скальпирования только с помощью тисков.
Итак, помимо материалов и инструментов применяемых для обычной замены термоинтерфейса и монтажа кулера в наличии имелось:
Проц 3570к
Жидкий металл Coollaboratory Liquid Pro
Тиски
Перчатки
Термостойкий Герметик прокладок DoneDeal DD6710
Зубочистки и пластиковая карта
#77

Приступим. Дабы край текстолита и теплосъёмной крышки не соскользнули с губок тисков наносим на них скотч
#77

Устанавливаем процессор в тиски под небольшим углом, чтобы в одни губки упирался край теплосъёмной крышки, а вдругие губки упирался край текстолита
#77 #77

Начинаем сжимать тиски и в скором времени крышка мягко отойдёт сама. В результате получаем вот такие вот 2 части некогда единого целого.
#77

Берём любую пластиковую карточку и начинаем отчищать крышку и кристалл от старого герметика.
#77

В упаковке Coollaboratory Liquid Pro у меня была специальна жёсткая губка для финишной зачистки, её я и использовал, после чего обработал поверхности ацетоном. В результате получаем что то похожее
#77

Наносим на поверхность кристалла жидкий металл и равномерно его распределяем по поверхности (я его размазывал зубочисткой). Внутреннюю поверхность крышки тоже обрабатываем жидким металлом, но ооочень тонким слоем
#77

После чего наносим токий слой нашего герметика по краям теплосъёмной крышки и наконец кладём крышку обратно на текстолит. Обратите внимание на следы от старого герметика и постарайтесь спозиционировать крышку на текстолите аналогичным образом как она стояла прежде. По истечении 2-3 часов можно спокойно счистить зубочисткой излишки герметика выдавленного по краям теплосъёмной крышки. По итогу получаем наш родной процессор, но уже с жидким металлом под крышкой.
#77

А теперь посмотрим на результаты. Сразу уточню, что проц как до скальпирования, так и после был в разогнанном состоянии (4500MHz), термопаста между кулером и процем Arctic Cooling MX-4, температурные данные сличались после часового прогрева проца Prime95.

Родной термоинтерфейс
#77


После смены на жидкий метал
#77

По итогу наши труды окупились 20-ти градусной разницей.

_________________
Помощь в скальпировании процессоров imneitebe@rambler.ru (Москва).




Member
Статус: Не в сети
Регистрация: 01.12.2010
Фото: 0
Sabius Красава! Тоже кумекал такую мыслишку, а то как то от ударов деревяшкой мягко говоря не в восторге. Тут компромисс однозначно.




Member
Статус: Не в сети
Регистрация: 02.07.2011
Мой метод - ранее излагал как с помощью сдвига снять крышку
Отличие у меня это отсутствие перекоса при снятии крышки




Member
Статус: Не в сети
Регистрация: 09.10.2012
Откуда: Москва
rfhkbnj писал(а):
Мой метод - ранее излагал как с помощью сдвига снять крышкуОтличие у меня это отсутствие перекоса при снятии крышки


Только есть ряд моментов...хорошо что у тебя именно такие тиски и именно с такими губками, но согласись искать именно такие - гемор ещё тот....если это вообще возможно, сейчас много тисков и у многих вообще губки несъёмные или съёмные, но при этои если снять одну губку, то этот край тисков может опуститься на таааакой уровень, что об установке и прижиме проца речи вообще идти не может. Как то так.

_________________
Помощь в скальпировании процессоров imneitebe@rambler.ru (Москва).




Member
Статус: Не в сети
Регистрация: 12.03.2012
Откуда: Киев
у кого есть знакомые хирурги можно разжиться американскими скальпелями :D что то типа такого
#77
лезвие очень тонкое, и ну очень острое. это удобнее чем лезвия от станков
Либо есть еще такой вариант
#77
Тоже скальпель штатовский, ток у меня большого размера, есть и маленькие тонкие и с ними продаются (или берутся у докторов) ручки :D )

_________________
2600K 4.7 \ASUS P8P67WS\4x4Gb Kingston 1866\Samsung840 Evo 250GB/VelociRaptor 300GB\WD Black 2TB\R9 280X Matrix\Seasonic X-750\




Member
Статус: Не в сети
Регистрация: 05.04.2012
Откуда: Москва
Фото: 59
Пробовал я скальпели медицинские с работы, они оочень толстые. Так что на днях пойду к зуботехникам в лабу сбивать крышку.

_________________
Сорян за опечатки, пишу с телефона, буковки сливаются.




Member
Статус: Не в сети
Регистрация: 05.09.2008
Откуда: Москва
Пару советов по нанесению жм на проц.

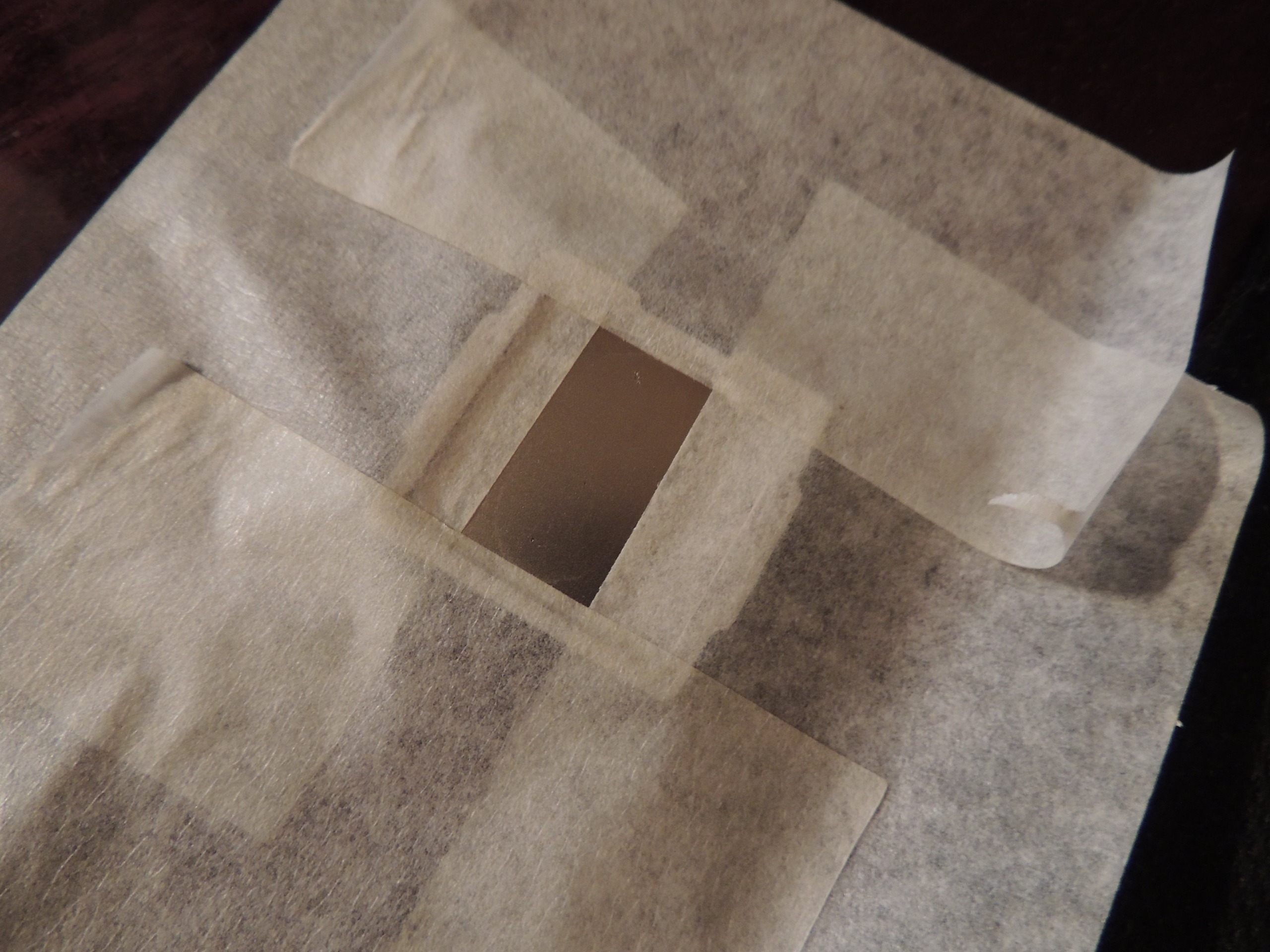

Крышку и текстолит фиксируем к столу молярным скотчем. На крышке скотчем образуем трафарет под кристалл в его размеры + пару мм в каждую сторону.

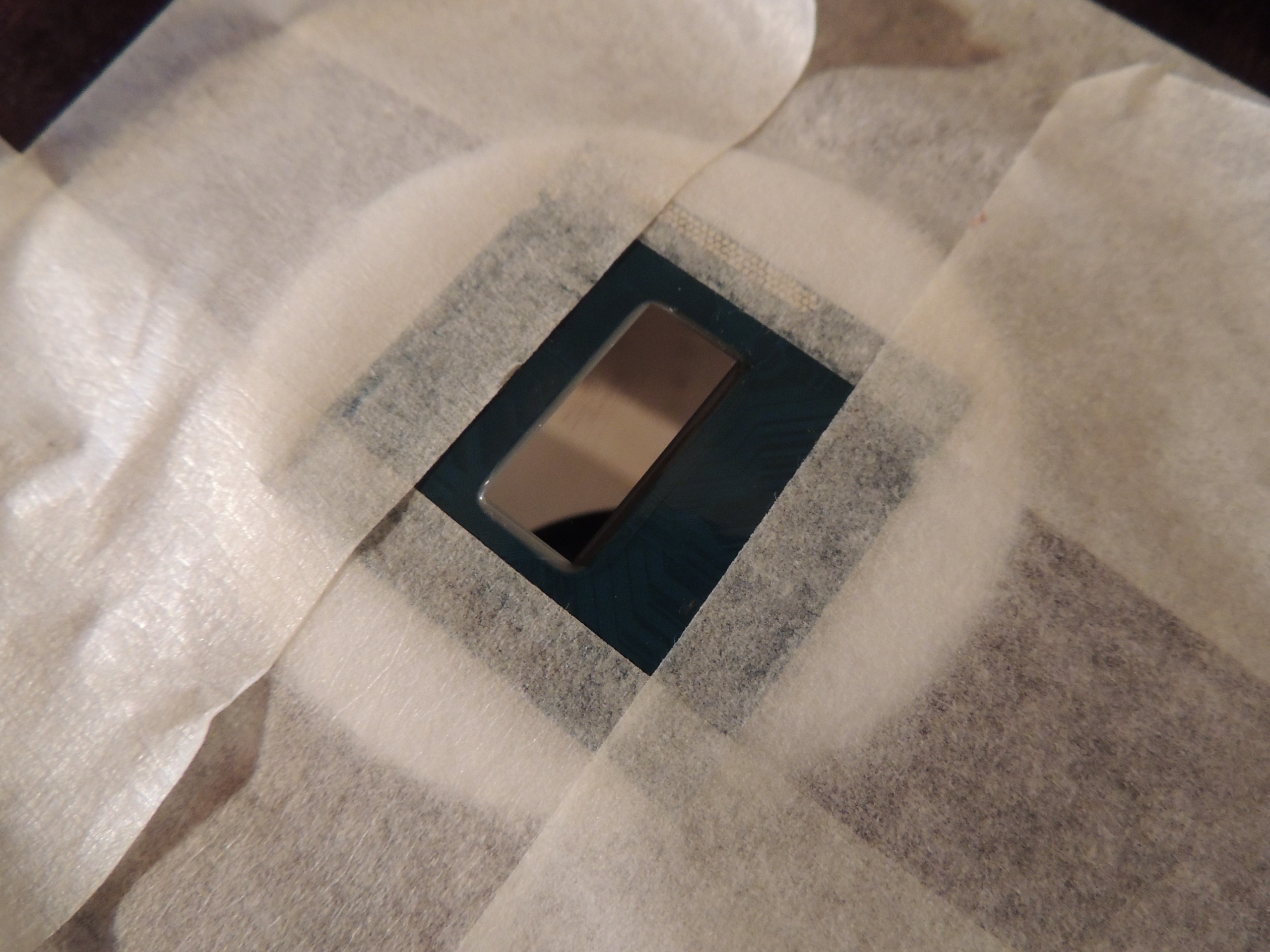

Камень лучше обклеить вплотную к кристаллу, чтобы не запачкать текстолит протекшим жм (я поздно об этом спохватился).
Ну и пару фотог:
http://4put.ru/pictures/max/642/1974333.jpg

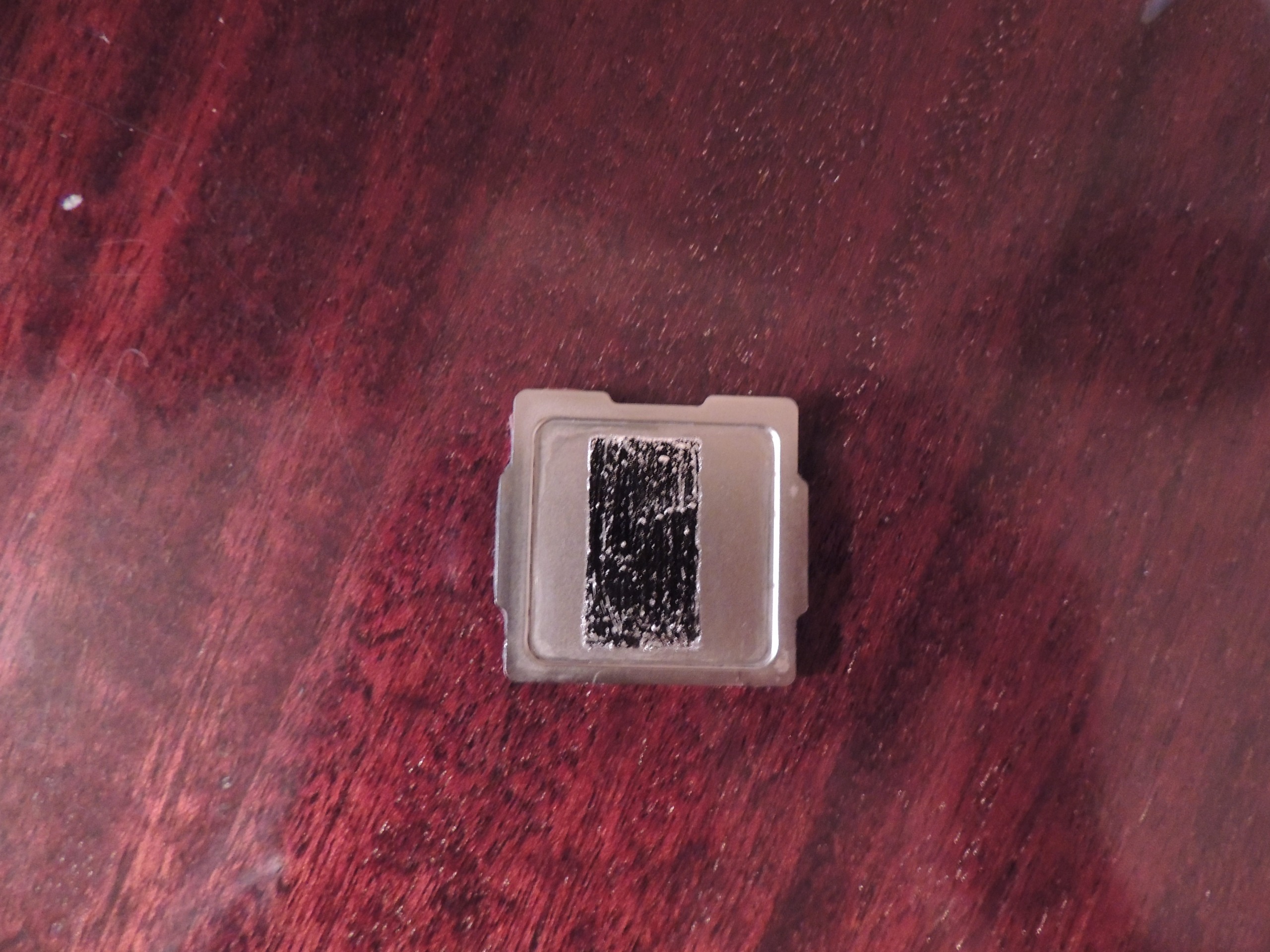

аккуратно и кравиво:
http://4put.ru/pictures/max/642/1974334.jpg
http://4put.ru/pictures/max/642/1974344.jpg

P.S.: После первого жм под крышку немного насторожили слишком большие разницы температур по ядрам. Если 1 (или 4) ядро более горячее из-за близости к HD4000, то противоположное не должно (с первого взгляда) иметь сильно высокую температуру по сравнению с средними ядрами. В нагрузке же температура ядер одинакова. При простое:
Код:
       Core [core-id]  :Actual Freq (Mult.)      C0%   Halt(C1)%  C3 %   C6 %   C7 %  Temp
        Core 1 [0]:       1602.21 (16.03x)      8.23    23.5    8.13    64.6       0    37
        Core 2 [1]:       1601.47 (16.02x)      6.81    8.48    4.48    83.9       0    33
        Core 3 [2]:       1602.60 (16.03x)      3.42    4.11    1.85    92.5       0    31
        Core 4 [3]:       1617.57 (16.18x)      4.45    5.24    2.46    90.2       0    35


думал что жм плохо нанес. Пытался снять крышку - а герметик за час уже крепко схватился. Пришлось, вытирая пот со лба, лезть лезвием. Снял крышку, пытался счистить жм... с крышки после сильной терки оно сошло, а вот на кристалле осталось пятно. тер лайт спиритом, не уходит. Плюнул, нанес снова жм - так же картина в виде разницы температур.
На след день решил все по уму делать. Снова в ход лезвие... скрип по текстолиту, ужас в глазах при взоре на царапину и оголившуюся медную подложку. Вставил, намазав по быстрому кпт8 - работает. Уффф...
Счищаю жм. С крышки сошел после грубой силы, оставив небольшие темные пятна. С криталла сходил тяжело, плюс к тому же пятно от жм стало больше. Лайт спирит не помог. Зато помог КПТ-8. После него ядро сияло как новое.
Нанес жм основательно, заклеивая крышку немного повращал ее, чтобы жм плотно схватился. И... температуры не поменялись ни на каплю. Видимо такая особенность i7.

_________________
GNU/Linux user


Последний раз редактировалось r.o.m.a.N 13.06.2013 22:26, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 09.10.2012
Откуда: Москва
r.o.m.a.N
Вопрос....зачем? На крышку вообще с..ть, хоть по всей плоскости намаж, главное минимально возможный слой. А по поводу текстолита...это как ты так наносить его собрался, что обклеил края текстоита...с пулевизатора чтоль прыскать будешь? Если это было сделанно только с целью зафиксировать на столе....то тоже как то странно, ты в вагоне едущего поезда чтоль мажешь ЖМ, или на атракционе каком, от чего он (текстолит) прыгает то по столу у тебя, сделанное - пустая трата времени не оправданная ни логически, ни физически.

_________________
Помощь в скальпировании процессоров imneitebe@rambler.ru (Москва).


Последний раз редактировалось Sabius 13.06.2013 22:28, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 13.07.2012
Откуда: Москва
Sabius писал(а):
Вопрос....зачем? На крышку вообще с..ть, хоть по всей плоскости намаж, главное минимально возможный слой. А по поводу текстолита...это как ты так наносить его собрался, что обклеил края текстоита...с пулевизатора чтоль прыскать будешь?

Наверное, имеется в виду не залить металлом конденсаторы.
Я, таки, за канифоль. Проще замазать эти кондёры, чем морочиться, чтоб их не залило.




Member
Статус: Не в сети
Регистрация: 05.09.2008
Откуда: Москва
Sabius писал(а):
с..ть, хоть по всей плоскости намаж,

Не эстетично :0 меня будет доставать мысль о том что там у меня все сделано на тяп ляп.
Sabius писал(а):
его собрался, что обклеил края текстоита...с пулевизатора чтоль прыскать будешь?

немного не понял про что мысль. Как наносить жм? Легко и просто все делалось.

Добавлено спустя 34 секунды:
Warchoon писал(а):
Наверное, имеется в виду не залить металлом конденсаторы.

Да и просто не намазюкать.

_________________
GNU/Linux user




Junior
Статус: Не в сети
Регистрация: 20.10.2012
Кто-нибудь припаивал крышку к кристаллу?




Member
Статус: Не в сети
Регистрация: 13.05.2012
Откуда: Королёв
Пахучий Смысл, если по эффективности будет также, если не хуже чем с жм?




Junior
Статус: Не в сети
Регистрация: 20.10.2012
Rederonik А вот нет у меня доступа к жидкому металлу =(




Member
Статус: Не в сети
Регистрация: 01.05.2012
Откуда: с кудыкиных гор
Sabius писал(а):
#77 Начинаем сжимать тиски и в скором времени крышка мягко отойдёт сама.
По итогу наши труды окупились 20-ти градусной разницей.

+ 5 за тестирование сдвига и за детализированный отчёт
(на данный момент "сдвиг" с добавлением фена/утюга самый гуманный метод, кто бы что и не говорил против метода...
да и цена одноразовых тисков ~60~70мм в Яндексе около 150 руб.)
тема наверное на этом себя исчерпала , сложно придумать что-то ещё "проще и суровее"...
- теперь ждём от интела 14 нм техпроцесс и на текстолит "болтов с отрывными головками"...будем высверливать )))




Member
Статус: Не в сети
Регистрация: 13.07.2012
Откуда: Москва
Пахучий писал(а):
Rederonik А вот нет у меня доступа к жидкому металлу =(

http://overhard.ru/catalog/454/Coollaboratory-Liquid-Pro---package-%2B-CS/
http://www.aquatuning.de/product_info.php/info/p1156_liquid-metal-thermal-compoand-Paste-LM--1g-.html
и т.д и т.п.
Или почта не работает?

Добавлено спустя 17 минут 21 секунду:
Foolleren писал(а):
Alpesyn писал(а):
Штеуд поменяет состав герметика

на эпоксидный :lol:

Leo_99 писал(а):
тема наверное на этом себя исчерпала , сложно придумать что-то ещё "проще и суровее"...
- теперь ждём от интела 14 нм техпроцесс и на текстолит "болтов с отрывными головками"...будем высверливать )))
Будет шабашка фрезеровщикам.
erazel писал(а):
Кстати о температурах - макс. "безопасная" температура для проца 105 градусов, но ведь и для видеочипов тоже около 100 градусов, но печку они как то выдерживают.
Деградация - штука сложная. Может не сразу проявиться.
Собираюсь приобрести http://www.aliexpress.com/item/New-Digital-LCD-Thermometer-for-Refrigerator-Freezer-H155-ES00146-FREE-SHIPPING/643585140.html
Тогда можно будет греть и паяльником, наверное.
В любом случае, я это буду делать только через месяц минимум. А пока мониторю тему на лучшие варианты.




Junior
Статус: Не в сети
Регистрация: 20.10.2012
Warchoon ну чуваааак))) мне интереснее повозиться с припоем сейчас, чем ждать 2 недели.
По части деградации. Я так понимаю это температуры во время работы проца. Вчера с паяльником несколько раз прогревал до 120 и сегодня проц спокойно работает. Жаль разогнать не могу выше 4200 =(. Если кто знает куда паять резистор на z77-ds3h, то отпишитесь. Хочу вольтаж поднять и разогнать нормально.




Member
Статус: Не в сети
Регистрация: 21.04.2013
Leo_99 писал(а):
"болтов с отрывными головками"...будем высверливать )))

Даешь процессор без крышки.
Warchoon писал(а):
А пока мониторю тему на лучшие варианты.

Тем же чем и я занимаешся, тогда +1
