В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake
В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake. Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77
F.A.Q.
F.A.Q.
Что это за процессоры? Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.
Какой процессор мне купить? Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат. Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате. Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.
Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.
С какими материнскими платами работают? Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.
Касаемо выбора материнской платы под разгон этих процессоров. Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI. Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504 Известные проблемы: На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы. На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса. На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.
А что насчёт работы с памятью DDR3? Официально платформа Skylake работает с DDR4 и DDR3L. Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации. Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.
Есть ли примеры скальпирования этих процессоров, что под крышкой? Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет. Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.
Что с разгоном? Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа. Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В. С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.
Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)
Обновлять биосы до последних версий не глядя не рекомендуется. У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx. В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0. В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.
Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).
Мемbеr
Статус: Не в сети Регистрация: 07.03.2011 Фото: 7
Drugok001(new) писал(а):
Fatronix, круто! 4 бюджетных гигагерца с боксовым кулером на ДДР-3! Вот это оверклокинг. LinX даже без AVX хорошо так разогрел Интересно, сколько в Синебенче баллов набирает? Далеко ли до конфигураций с ДДР-4? Для сравнения: с оверскими плашками DDR-3 на 2226 МГц и частотой проца в 4007 МГц набирает 856 баллов.
ASRock Z170 Pro4/D3 (DDR3) проц QHQG L501C679 набрал 870 баллов в dual chanel Crucial Ballistix Sport XT 16GB DDR3 Kit (2x8GB), 1866MHz работает на частоте 1820 MHz, но прошел синибенч только 1 раз, возможно из-за перегрева проца или нестабильности разгона
Member
Статус: Не в сети Регистрация: 27.06.2015 Откуда: Оттуда
nemfis писал(а):
На 23 кеше вылетали невязки. А на 24 все стабильно?
я уже ранее писал, что заметил на своих процессорах, что стабильность выше на четных делителях, чем на нечетных. У меня доходило до того, что на нечетных вообще не стартовало
Member
Статус: Не в сети Регистрация: 06.12.2015 Фото: 4
Stress Как то мимо прошло... Помню про множители ядра говорили что четные предпочтительнее, буду знать... Хотя на 22 множителе ядер множитель кеша 21 добавлял стабильности по сравнению с 22
_________________ Asus z170 Pro gaming; i7-6400t L448; Hunix DDR4 2400 2x8 Gb
Последний раз редактировалось nemfis 09.12.2016 22:14, всего редактировалось 1 раз.
Если в линксе после 2го прохода упали гфлопсы с 210 до 180, температура впорядке? Причем закончилось без ошибок. Поднял напряжение на проце немного, теперь не падает. И вопрос по температуре, при какой температуре наш проц троттлится? 90 градусов или выше?
_________________ i7-6400T, asus z170 pro gaming, Gtx 1060, 16Gb DDR4 Corsair Vegance 2400
Member
Статус: Не в сети Регистрация: 23.10.2016 Фото: 18
kky до 100
я тут сейчас опять какой то хрени накрутил в биосе...) в общем был старт на 4350. но при загрузки винды синий экран. при напруге 1.45 но суть не в этом после этого комп на кнопку перестал выключаться) то есть как выключается и сразу прям включается. так же после этого при смене параметров в биосе комп НЕ ДЛАЛ 2й старт он тупо просто выключался. я стартовал и он страртовал без ошибки то есть спокойно доходил до загрузки винды. что это? единственное что менял шину/множитель напругу на проц с 1.4 до 1.45 так же vicccio с 1.2 до 1.25 и pch voltage какой то там типа 3 значения 1. 1.1 и 1.15 ну я и забубенил 1.15 -_-
Member
Статус: Не в сети Регистрация: 04.10.2016 Откуда: Брест Фото: 0
kky писал(а):
Если в линксе после 2го прохода упали гфлопсы с 210 до 180, температура впорядке? Причем закончилось без ошибок. Поднял напряжение на проце немного, теперь не падает. И вопрос по температуре, при какой температуре наш проц троттлится? 90 градусов или выше?
6700 предел температуры 71градус...наш примерно также.
Мемbеr
Статус: Не в сети Регистрация: 15.12.2006 Фото: 85
У меня вроде от 100 градусов троттлить начинал. Но это уже в целом ненормальные температуры. Другое дело, что это Линкс. В реальных задачах, как показывает практика, температура градусов на 20 ниже. У меня Линкс на текущих настройках прогревает до 80 с лишним градусов. Но в реальных задачах, хоть рендеринг, хоть игры, температура даже до 60 редко доходит.
Мемbеr
Статус: Не в сети Регистрация: 15.12.2006 Фото: 85
Пошел короче и выставил все вольтажи вручную. Плюс опустил FCLK с 800 до 400. Ну и заодно поднял шину со 160 до 164, получив 3.6. Вольтаж оставил прежний - 1.195.
Vcore - 1.195 DRAM - 1.2 PLL - 0.945 VCCIO - 0.975 System Agent Voltage - 1.075 PCH - 1.05
Member
Статус: Не в сети Регистрация: 29.10.2015 Фото: 1
sanchellio писал(а):
да загружались. тесты аиды вообще ни разу не проходил) зашёл в гпу-з увидел 2.0 и сразу опечалился и забил -_-
В GPU-Z с параллельно запущенной 3D-нагрузкой или без? Потому что в 2D-режиме GPU-Z всегда показывает PCI-E 2.0. Видеокарты для снижения энергопотребления переходят на более низкую версию протокола при отсутствии 3D-нагрузки.
Пошел короче и выставил все вольтажи вручную. Плюс опустил FCLK с 800 до 400. Ну и заодно поднял шину со 160 до 164, получив 3.6. Вольтаж оставил прежний - 1.195.
Vcore - 1.195 DRAM - 1.2 PLL - 0.945 VCCIO - 0.975 System Agent Voltage - 1.075 PCH - 1.05
Я уже писал, что при множителе x22 blck 162.5 и vcore 1.2v dram 1.2v все почти идеально, температуры, гфлопсы выдаваемые линксом, и память можно выставить 2600Mhz. Для 3.9 162.5 x24 1.25-1.26v 1.2v, если память не гнать. все это актуально для l501c679. Да и я понял почему x24 множитель не работал, он тупо не показывает в биосе правильную частоту и множитель, в винде все ок разогналось. Я ж смотрел запись стрима по разгону, там такая же фигня. На 2003 asus z170 pro gaming. BLCK больше 169 не ставится, без шаманства. Но я ставил все в авто и blck 180, запустилось секунд на 5, жаль не успел напряжение посмотреть какое должно быть, зависло. В общем сделал вывод, что для себя, что самая стабильная частота 3.5-3.6 на множителе x22, так как температуры выше 70 не поднимаются в линксе. Если чуть чуть не хватает мощности, то просто меняем множитель на x24, делаем 3.9-4.0. Прирост ощутимый, проц сравнивается по тестам с i7 6700k (4Ггц), но температура (с моим охлаждением) под 85 градусов в линксе, что я думаю будет не очень хорошо как для материнки, так и для проца. Если гнать выше 4.1, то понадобится водянка.
_________________ i7-6400T, asus z170 pro gaming, Gtx 1060, 16Gb DDR4 Corsair Vegance 2400
Member
Статус: Не в сети Регистрация: 01.05.2004 Фото: 104
dart_raiden что вы пишите. Уходить в 1 x а вот максимум при нагрузке должен 3.0 быть а без микрокода его нет
Добавлено спустя 2 часа 55 минут 59 секунд: кто-нить выявил закономерность не старта после перезагрузки только, переодического? 2 дня на дефолте памяти ,после перезагрузки все ок..сегодня снова не але.. но у меня все остальные параметры стоят почти в номинале...наверно стоит что-то поднять..
Добрался и до меня мой инженерник. Ревизия L448C339. Поставил на мать Asrock Z170 Extreme4. Разогнал на биосе из коробки до 4.1Ггц, напряжкние 1.33В. Стресс тесты все проходит, в линксе температуры не превышают 55 градусов (охлад Corsair H100i v2). Я было обрадовался, но, как в итоге окащалось, преждевременно. На китайской прошивке (там где AVX не отваливается) все совсем иначе. Даже при самом незначительном разгоне система не запускается. Может кто сталкивался с подобным и знает, как побороть? Спасибо.
Member
Статус: Не в сети Регистрация: 12.11.2016 Фото: 0
apple_twinkle писал(а):
Добрался и до меня мой инженерник. Ревизия L448C339. Поставил на мать Asrock Z170 Extreme4. Разогнал на биосе из коробки до 4.1Ггц, напряжкние 1.33В. Стресс тесты все проходит, в линксе температуры не превышают 55 градусов (охлад Corsair H100i v2). Я было обрадовался, но, как в итоге окащалось, преждевременно. На китайской прошивке (там где AVX не отваливается) все совсем иначе. Даже при самом незначительном разгоне система не запускается. Может кто сталкивался с подобным и знает, как побороть? Спасибо.
в ре сторе брал? Так то маловато напряжение на проц
Member
Статус: Не в сети Регистрация: 25.07.2016 Фото: 7

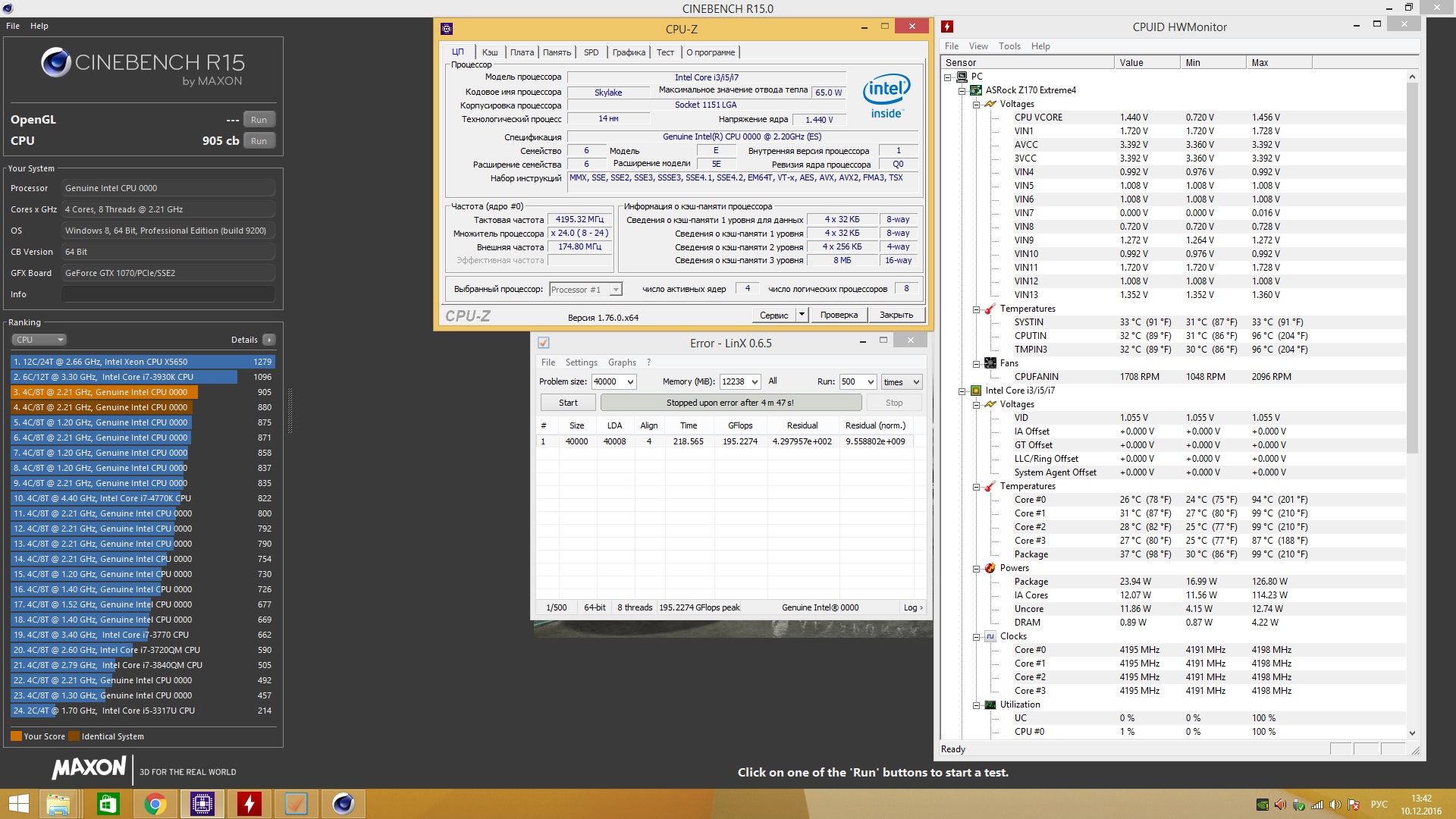

Всем, добрый день! Посидев на разгоне до 4 ГГц больше месяца, решил проверить берет ли проц 4,2 ГГц. Поднял напругу до 1.45в в биосе (система выдает 1,44-1,456в) и память понизил до 2100 (если в разгоне ,то не стартует), система стартанула. Прогнал сайнбенч, линкс х 0.6.9 (система уходит в защиту из-за температуры) и линкс х 0.6.5 (Температура почти 100градусов). В итоге проц берет эти частоты, но нужен либо скальп, либо СВО, либо башенный кулер из дорогих.
