думаю паралелльно дросселям скорее всего,самое безопасное место замера -ну там через развязку естественно идет

бешеная это 1,45v+ а у тебя нормальная

Конечно вообще не пишу. Gigabyte GA-970A-UD3/GA-970A-UD3P/GA-990XA-UD3/GA-970A-DS3P/GA-970A-DS3P FX
А что ж ты такой умный только транзисторы считаешь, а на дросселя забил. Видимо абсолютно ненужный элемент на плате...


Из-за ошибки в программном блоке регистров. Но ты же у нас разумист даташиты не смотришь. И конечно не повлияет на работу плату и процессора, ведь модуль мониторинга не увидел "чудо скачка" и не выключил плату.. Это для тебя сложно понять?


А у michernov'a датчики правильно подписаны.

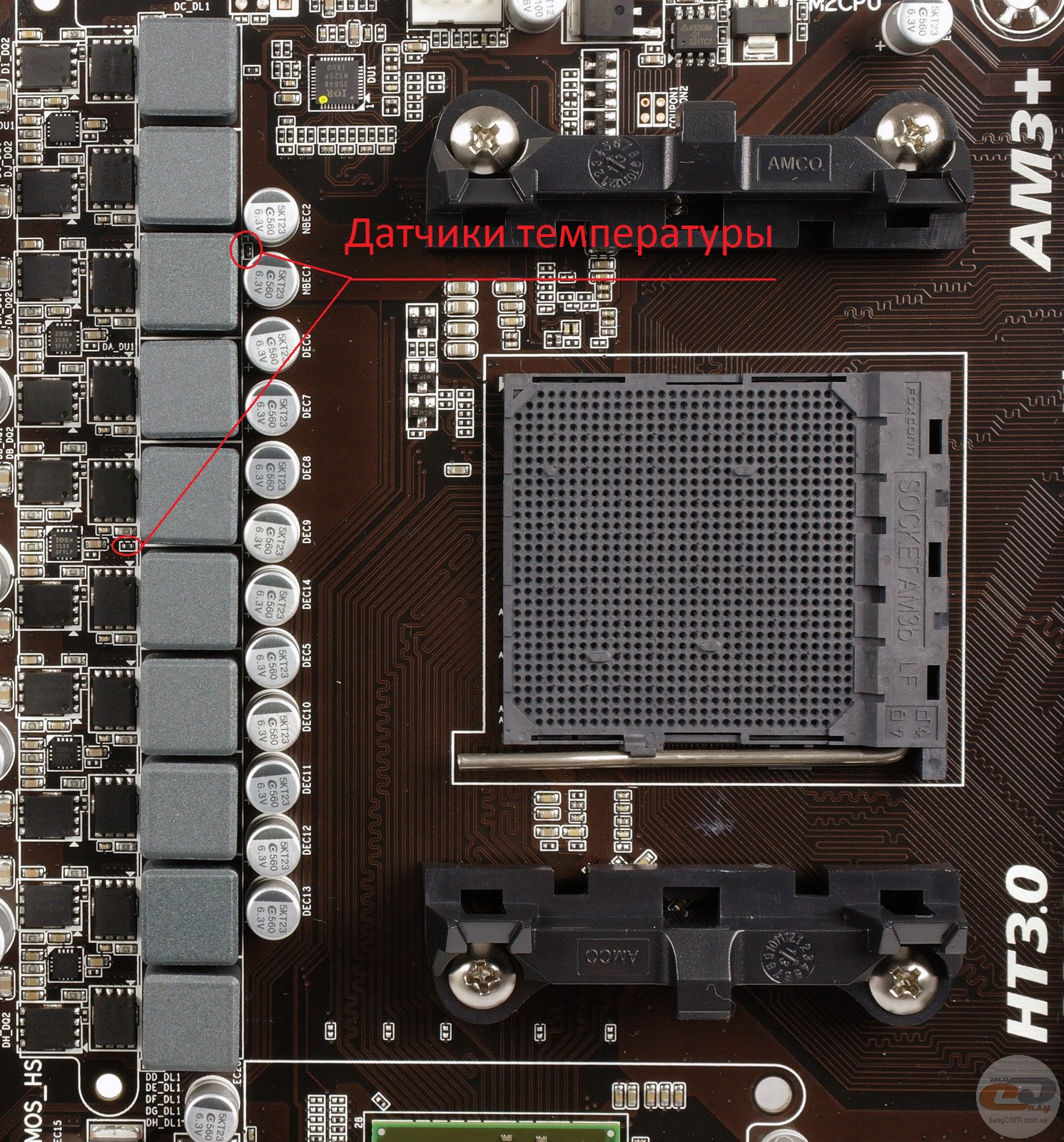

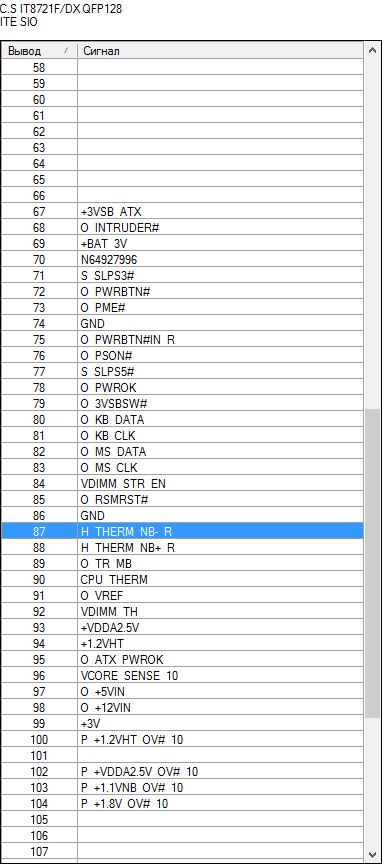

Не позорься уже. Ты еще бы у собак на улице поспрашивал. Вон скрин и обведено для особоодареных датчик NTC и их аж три. Может тебе еще тип датчика указать и номинал? И шина у шим I2C есть. И датчик северного моста тоже есть, он в кристале находится и за ним следит мультиконтроллер. У плат Asus и Gigabyte c мультами IT8721F и IT8728F датчик температуры северного моста задействован. Я вот замечаю за тобой, что сам ты ничего не проверяешь, не изучаешь, а лишь повторяешь за кем-то и не важно правильная информация или нет.. Так же и с LinX. На каких инструкциях делает вычисления не знаешь, к чему счетчик операций привязан не знаешь, а вот орать о его глючности так первый в очереди стоишь...


И что мне I.N. должен показать в обзоре? У меня больше сотни схем разных плат и мне еще надо смотреть гайд где мерять? И меряй себе в удовольствие на фильтре, только не ори что много слишком, потому что ты не знаешь сколько mV на кристале... А возможности сокета АМ3+ можешь с помощью калькулятора посчитать с учетом всех ножек питания... И причем вообще сокет Интел, если у них вообще разный тип соединений?

ffa1978, угомони уже свои таланты в хамстве, потому что такое ощущение, что ты не способен на что-то другое.. И подтер после себя. Ой какой молодец..

а выглядят как сопротивления

Термисторы и есть сопротивления, меняется температура - меняется сопротивление)))

это и так понятно,я о другом ведь,внешне их не отличить)

)) Ну кто исчет тот найдет ))

do8o я правильно тебя понял,если в биосе на контроллер выставить 1.35в,то на Кристалл будет гораздо меньше?

Нет. Не меньше.
У моей платы при 1.30V LLC - 0% в БИОС, а на шине так:
В простое -> 1.32V
B играх -> 1.38V - 1.45V(постоянно меняется)
В тестах Prime95 и LinX -> 1.50V - 1.55V
Напруга незначительно плавает при изменении потребления...

do8o вот,теперь прикинь:
Амд не рекомендует превышать 1.45в(а местные 1.35в)
Ты представляешь что у тебя будет с напряжением,если установить в биосе дозволенным амд 1.45в,да даже по местным меркам 1.35в
1.7-1.8 в первом случае,и 1.6в во втором это все конечно примерно для твоей платы и под линкс,не печалит такая картина?

Добавлено спустя 1 минуту 57 секунд:

Я бы так не сказал "незначительно" с 1.32 до 1.55в

Не рекомендуют больше по кристаллу.
Сначала, когда увидел такие цыферки, чутка огорчился. Недолго огорчение длилось, открыл схему по плате, нашел точки для замера по обратной связи из процессора, померял в разных нагрузках и успокоился взирая на адекватные цифры 1.29V - 1.32V. Бывало и 1.33V. Я считаю это более чем очень хорошо даже с разгоном контроллера..

Недописал немного. На самом контроллере незначительные.

не,ну так то куда интереснее,при выставленных 1.3в без LLC
теперь вспомни скрин выше от мичернова,(в биосе,я больше чем уверен,тоже около 1.3-1.32в),но по мониторингу картина несколько иная и при этом у него LLC не офф... все еще веришь этим цифрам?
или там у него ллц микро-микро-нано вольты всего то накинуло?

Добавлено спустя 6 минут 45 секунд:
do8o и еще,раз ты такой начитанный,шаришь в схемах,знаешь типы датчиков и прочую лабуду(ну по крайней мере для меня этот так) объясни или выскажи свое мнение по поводу напряжения контроллера на сайбере.
думаю ты понял,о чем речь,но поясню.
к примеру ставим 1.3в на контроллер,запускаем линкс и напряжение по мониторингу стоит мертво,но в какие то моменты на доли секунд скидывается до стока(cpu_nb vid)но это видно только в HWinfo,в аиде например этого падения не наблюдается
глюк мониторинга,глюк датчика,глюк LLC? или просто предтоповая плата от АСУС годна сразу из коробки только на помойку?

зачем гадать? в хостинге на подписях к скринам указаны напруги, выставленные в биосе (цифры после флопсов - ядра, КП и память)

michernov Я про этот скрин,где там что указано?https://ibb.co/c3mDsBT видимо так же указано как и на скрине с названием vormula

Добавлено спустя 1 минуту 58 секунд:
michernov или из такого твоего названия,что я должен понять о напряжении "x8-220-4510-2640-2053-95-425-281-670-medium"

здесь vrm NBcore подчёркнуто (можно на него ориентироваться). а точнее: в биосе на - 8мв меньше

три последние цифры - вольтажи, соответственно в биосе: 1.425в; 1.281в и 1.670в - ядра, КП и память

для часоты 2640 у тебя стоит 1.281в? а 1.54в не пугают? или тоже глюк?

как будто впервые видишь: https://ibb.co/1KPW8K6 если так на сайбере, то так же и на других досках

нет! с отключенным llc по биосу например стоит гораздо выше, чем кажет мрниторинг: https://ibb.co/PmxxdXb для того и подписываю, чтобы не забыть

НУ НУ Когда у гиги появился датчик северника -верно -никогда,это баг аиды.Это температура подсокетного датчика .далее с таким спецом то есть вами даже разговор вести смысла нет.просто фейспалм

Добавлено спустя 1 минуту 41 секунду:
естественно -чтоб ты прочитал .а потом подтер .зачем тебе давать удовольствие чтоб мне жк дали -не дождешься.

Если про UD3P, то показывает мультиконтроллер, очень близко к правде..
И такое ощущение, что у michernov'a мультик на гиге меряет по обратной связи с процессора, жаль схемы нету((((. Но вот отрицательное напряжение на нуле, чутка подкидывает еще где-то 20-30mV + погрешность. Ну очень и очень похоже на правду.


Мне еще надо много учиться и читать, но то что проверил сам, то и знаю.
Значит так, Сабер я не держал в руках вообще. Смотри, на Сабере любой ревизии меряет напряжение на контроллере только ШИМ. Так же как и у M5A9X PRO/EVO. Я не знаю почему оно чутка гуляет и что это напряжение делает во вкладке ЕС, если ASP0911 не имеет отношения никакого к напругах процессора?! Я сомневаюсь, что софтовый мониторинг доступен на Сабере.
И не обращай внимания на напряжение CPU/NB которое в AIDA64, потому что это то что выставлено в БИОС. У меня оно тоже есть, но толку с него никакого)))
Почему на помойку? Он очень хорош))

-------------------------------------------------------------------------

michernov, я выше чутка погарячился про Crosshair V с чипом iROG.
Там все правильно она меряет на обратной связи, но надо еще уточнить нюансы.
У тебя UD3P или UD3P R2.0?

Не задействован -его просто там нет вообще физически.хватит ерунду писать уже.То что у мичернова северник -это температура подсокетника.даже не смешите народ.погугли ли бы сначало а потом писали,причем не имея платы вообще такой ,но зато знаток смотрю.самое смешное что уперото доказываешь о чем вообще не знаешь.Я абсолютно и на 500 процентов говорю что у мичернова неправильно .всем известен этот баг аиды для гиги -но не вам

Добавлено спустя 34 секунды:
там вид считывает -вы себе америку что ли открываете ?

Добавлено спустя 3 минуты 17 секунд:
да он глюкавый -хотя бы потому что на разной логике по разному работает.а точнее глючит по разному.вы ранее тут вообще уверяли что интеловский так же работает на амд .поняли что пукнули в лужу .утерлись и ой да я накосячил,он ничего не считает.а уверяли ведь как будто сами пользовались.так у вас во всем -вы просто балабол.да у вас сплошной поток сознания .полезного ноль из ваших выдерганных картинок

Добавлено спустя 2 минуты 9 секунд:
это и есть сопротивление -но он вдруг решил !! что это термистор .е мое.то есть техподдержка гиги говорит датчиков там нет -но наш гений уверяет показывая на первый попавшийся резистор -да вот же онииии Я так не смеялся давно .заслуженный фейспалм.да вход для датчиков на контроллере есть -физически к нему НИЧЕГО не подключено.ой у кого то подгорит сейчас

Добавлено спустя 8 минут 6 секунд:
Ну реально -этот товарищь (который совсем не товарищ естественно) просто делает мне настроение такими глупостями.ткнуть на первый же резистор -вот он датчик .А люди то и не знали что у них северник мониторится, а думали что temperature 2 (тот датчик который как северник в аиде) это подокетник и главное не смущает нисколько ибо платы и не видели этой что примерно после 58-57 градусов датчик по ядрам уже калиброван и температуры идут градус в градус с этой температурой якобы северника.в общем не смешите людей уже.И да хоть обдувай тут северник хот что с ним делаай -не упадет температура на этом датчике .нет при обдуве тыла упадет все же ибо там и врм охладишь который греет текстолит.Вобщем ваш бред даже слушать смешно.
