Куратор темы Статус: Не в сети Регистрация: 21.11.2006 Откуда: Нальчик Фото: 128
В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake
В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake. Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77
F.A.Q.
F.A.Q.
Что это за процессоры? Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.
Какой процессор мне купить? Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат. Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате. Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.
Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.
С какими материнскими платами работают? Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

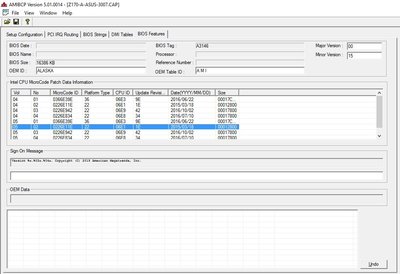

Касаемо выбора материнской платы под разгон этих процессоров. Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI. Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504 Известные проблемы: На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы. На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса. На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.
А что насчёт работы с памятью DDR3? Официально платформа Skylake работает с DDR4 и DDR3L. Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации. Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.
Есть ли примеры скальпирования этих процессоров, что под крышкой? Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет. Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.
Что с разгоном? Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа. Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В. С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.
Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)
Обновлять биосы до последних версий не глядя не рекомендуется. У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx. В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0. В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.
Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).
Member
Статус: Не в сети Регистрация: 07.12.2010 Откуда: Koenig-Moscow Фото: 15
Artunkin писал(а):
Не помогло ( Сброс cmos не нашел
На матери есть разъем CLRTC (в правом нижнем углу, под переключателем TPU) - надо его замкнуть джампером, ну или отверткой (на обесточеной матери) если руки откуда надо.
_________________ Начало первого вольтмода https://forums.overclockers.ru/viewtopic.php?p=540715#p540715
Последний раз редактировалось flob 17.12.2016 16:11, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 23.08.2007 Откуда: RusМОКлимовск Фото: 11
PNC, уже не первый раз, когда на низких частотах памяти 1.35v напруги на неё сдерживает разгон. Ещё бывает делитель становится нерабочим после уменьшения шины - достаточно увеличить или снизить частоту памяти и система станет стабильной. Очевидно, что на Z170 при разгоне происходят такие вещи, которые ничем не мониторятся, но влияют на стабильность. Какие-то переключения. Например, на 166 и 167МГц не грузился даже POST ни при каких напряжениях и настройках, а на 166.75МГц система абсолютно стабильна. И вот такие подводные камни могут внезапно подкараулить зазевавшегося овера, застав врасплох )) - Artunkin, два штырька на мат. плате сброса Биоса могут обозначаться клир смос. В книжке к плате на схеме указывается расположение. Может в БП накопилось много питалова и он понемногу его отдаёт, не позволяя обнулиться Биосу? Как вариант - можно нажать несколько раз на включение без батарейки и с отключённым питанием. Например, на старом 750 ваттном БП питания хватало ещё на 2 минуты кручения 140 мм вентилятора. А сам он будет разряжаться долго. Кнопка включения должна помочь разрядить.
_________________ Смерть искренности в упрёке.
Последний раз редактировалось Drugok001(new) 17.12.2016 16:13, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 09.10.2003 Откуда: с Земли
sanchellio писал(а):

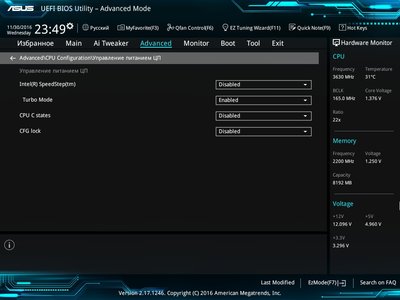

PNC в настройках питания проца спидстеп выключен?
да, перепроверил. Делал по скринам камрада Стресса там тоже этот параметр дизабл может всетакие биос 1804 не айс. А почему вы на более древнем 0321 остановились, из каких соображений?
Последний раз редактировалось PNC 17.12.2016 16:18, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 23.08.2007 Откуда: RusМОКлимовск Фото: 11
Artunkin, может тоже сбрасывать не хочет ))) На своей так и не сбросил, чего только не делал - и перемычкой замыкал, и отвёрткой, и батарейку на пол часа вынимал, благо загрузилась после долгих вкл-выкл. самостоятельно. Просто включал и выключал минут 10. И настройки сохранились. Наверно поэтому рекомендуют перед прошивкой Биоса сбрасывать в сток.
_________________ Смерть искренности в упрёке.
Последний раз редактировалось Drugok001(new) 17.12.2016 16:22, всего редактировалось 2 раз(а).
Member
Статус: Не в сети Регистрация: 29.09.2013 Откуда: Петрозаводск
Да последним, так биос выпаивать надо или как? У меня сейчас получается как- сбросил биос, включаю, идёт звук пост и выключение, потом сам включается и все. При повторение- тоже самое Прошивка прошла нормально без ошибок
Member
Статус: Не в сети Регистрация: 29.09.2013 Откуда: Петрозаводск
sanchellio писал(а):
Artunkin я бы еще попробовал сбросить настройки, как гшоворит товарищ flob
Не помогло
Добавлено спустя 1 минуту 38 секунд: Загорается led cpu, потом гаснет и загорелся Led mem и тоже гаснет. При сбросе, загарается Led cpu и комп выключается и сам включается
Member
Статус: Не в сети Регистрация: 23.08.2007 Откуда: RusМОКлимовск Фото: 11
Artunkin, если включается, потом сама выключается и снова стартует - значит какой-то параметр в Биосе нерабочий и она пытается его изменить. Видимо не удаётся. 50 на 50 - либо сможет сама выкарабкаться после многократных включений и принудительных выключений, либо придётся шить программатором. Можно вклиниться, после включения сразу выключить, а потом включить. - Это не первый случай, когда Биос не сбрасывается. Ранее такое наблюдалось на минимамках с атомами. Схема питания была устроена так, что у них лампочка горела даже без шнура от розетки, а ток брали от LAN или от USB хабов с внешним питанием.
_________________ Смерть искренности в упрёке.
Последний раз редактировалось Drugok001(new) 17.12.2016 16:43, всего редактировалось 2 раз(а).
Member
Статус: Не в сети Регистрация: 10.10.2016 Фото: 29
Drugok001(new) писал(а):
если включается, потом сама выключается и снова стартует - значит какой-то параметр в Биосе нерабочий и она пытается его изменить. Видимо не удаётся.
Больше похоже на правду. Artunkin попробовать еще раз сбросить настройки с большим интервалом по времени для уверенность можно отключить питание материнки, бывали случаи когда даже пяти минутное замыкание не давало результатов приходилось держать 10-15.
_________________ пусть тот кто не разу не ошибался дальше сидит и ничерта не делает
