Доброго времени суток всем!

Прошу помощи у знатоков: Отломалась ножка на "Socket 1155" судя по распиновке это - FDI_TX[6] находится справа, немноговыше середины, на пересечении AF и 3

Вопрос: Критично ли отсутствие этой ножки? и за что она отвечает?

Заранее благодарен!

Материнка: GA-Z68X-UD5-B3 (rev. 1.0)
Проц: Pentium G870

Вот неплохая распиновка Socket 1155 в формате jpg - http://forum.sysman.ru/index.php?act=Attach&type=post&id=1323154267)

Я планирую использовать дискретную видеокарту, так что невелика беда, верно??)))



Теперь понятно что это за FDI)))
Цитата 1: "интерфейс FDI для получения полностью отрисованной картинки экрана от процессора и блок вывода этой картинки на устройство(-а) отображения;"

Цитата 2: "Как мы уже упомянули, Z68 объединил достоинства чипсетов серии 6x, поддерживая одновременно встроенную графику новых процессоров (вывод картинки, формируемой видеоядром и пересылаемой по специальному интерфейсу FDI, на дисплей через набор видеовыходов на любой вкус: HDMI 1.4, Display Port, DVI, аналоговый d-Sub; два независимых потока)"

Наверное, верхний левый угол (чипсета) там довольно независимый.
FDI = Flexible Display Interface, "based Display Port".
Тупо разветвитель DP=> DP/DVI/D-Sub, вероятно)

Доброе утро!
Lga 1155
Погнута U1
Обломан контакт на W1.
Судя по схеме они пустые.
Однако комп после переноски не стартует. Т.е. даже не начинает опрашивать оборудование. Просто включается кулер на бп. Надо откручивать кулер и переставлять процессор. Выравнивание W1 помогает запустить.
Также на области контактов местами есть пятнышки (сейчас случайно прикоснулся пальцем к чистой области, там появилось такое же).
Можете что-нибудь сказать по этому случаю?

Добавлено спустя 1 час 5 минут 8 секунд:
А судя по этой распиновке, у меня большие проблемы.
W1 - Processor Clocking (BCLK[0], BCLK#[0])

U1 - PCI Express Input

Pdf с сайта интела

Мать на замену? (AsRock b75m)

Привет народ. Мать Asrock h61-hvs, ноги M30 и AB6 обломлены с корнем. на что влияет? По мануалу нашел что первая (M30) отвечает за vcc, вторая (AB6) за NC. Чем грозит в работе? Процы будут бюджетные celeron G1610\pentium G2120.

an_ru_
Если не напутал с координатами - то абсолютно ничем с любым процессором. Vcc - питание, таких ножек десятки, все в параллель. А NC вообще Not Connected - не подсоединено.

не напутал, с лупой высматривал, высчитывал)) схемка есть) Ну ок тогда, буду ставить проц..благодарю)

парни помогайте) Воткнул я все таки проц (G1610), мать стартанула, но изображение на моник не идет что на встройке что на внешней видяхе. куда копать?

проблема снята, дело в прошивке было, временно воткнут г530

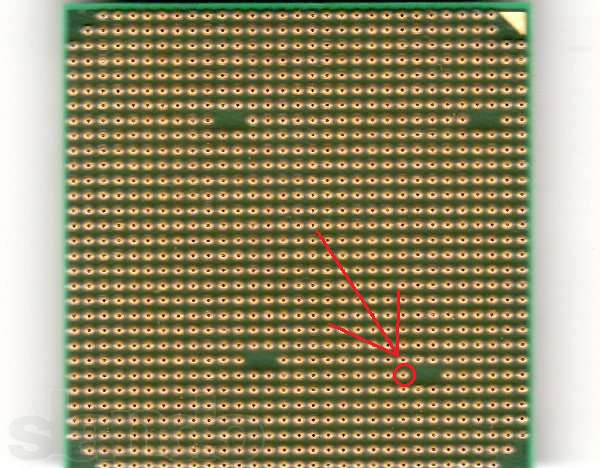

Всем доброго времени, отломалась ножка у athlon 64 3500+ am2 (смотрим вложение) за что отвечает, критично?

Видимо, его в сокет АМ3 пытались воткнуть

именно так оно и было, они даже умудрились дырку в сокете проковырять, в следствии чего и отвалилась ножка


Спасибо

Добрый день. Отломились ножки у Phenom 965:
#77
Сделал так
#77
Не работает Dual Channel и проблемы с определением оперативки (не знаю из-за ножек ли?).
Как можно узнать? Распиновка может есть у кого? Подскажите пожалуйста.

Добавлено спустя 47 минут 16 секунд:
Судя по этой распиновке и по даташиту http://monitor.espec.ws/section5/topic210506.html
у меня отломаны ноги:
31 W
31 V
31 U
Они обозначены просто белыми ячейками без подписи - это типо не используется?

Проблема решена с помощью витой пары и ножа)
#77 #77

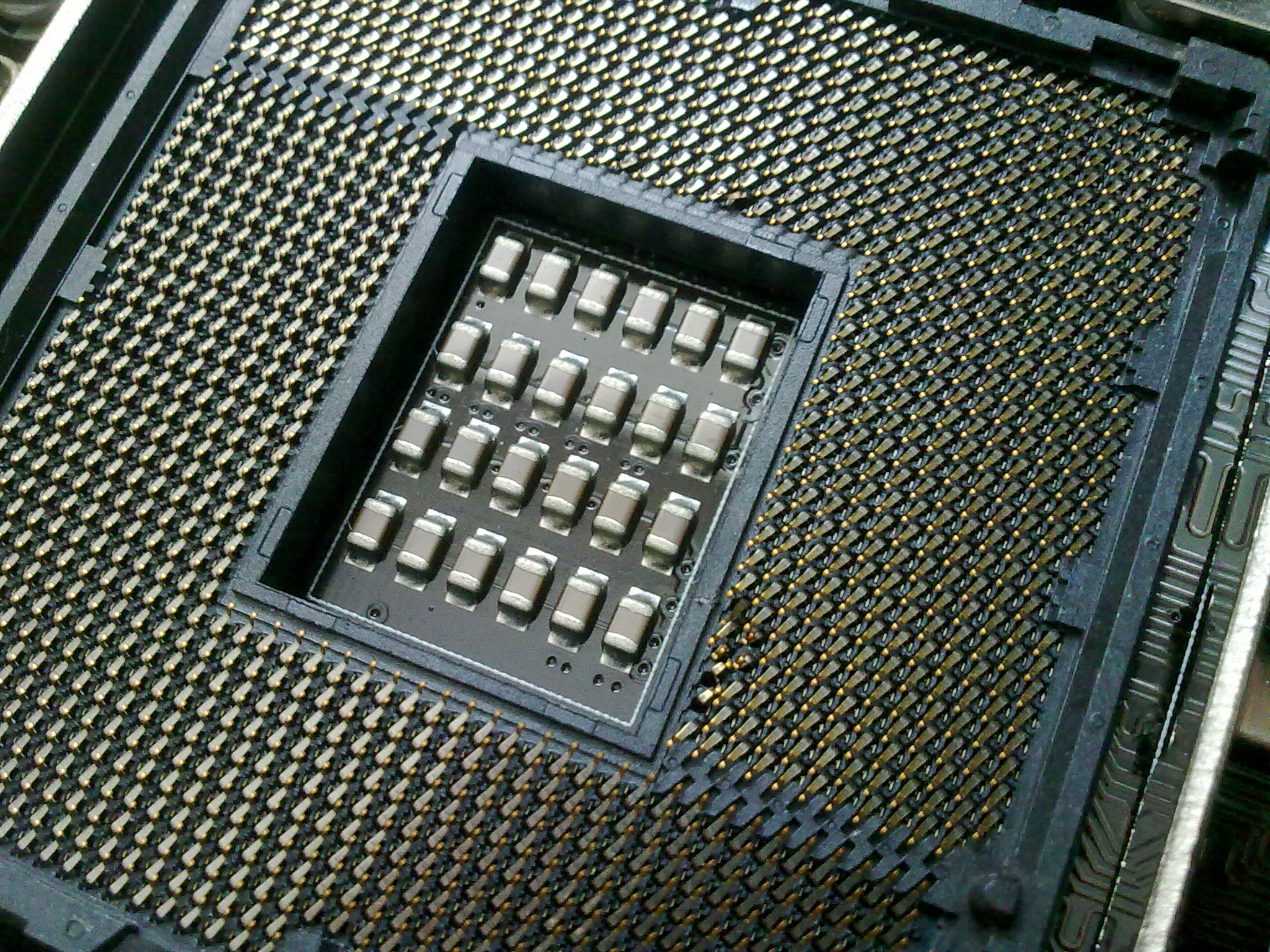

Погнуты и сломаны ~5 ножек.
http://linkme.ufanet.ru/images/624f9e5f ... 0a743d.jpg
Критично?
VSS и VCC

Добавлено спустя 1 час 12 минут 9 секунд:

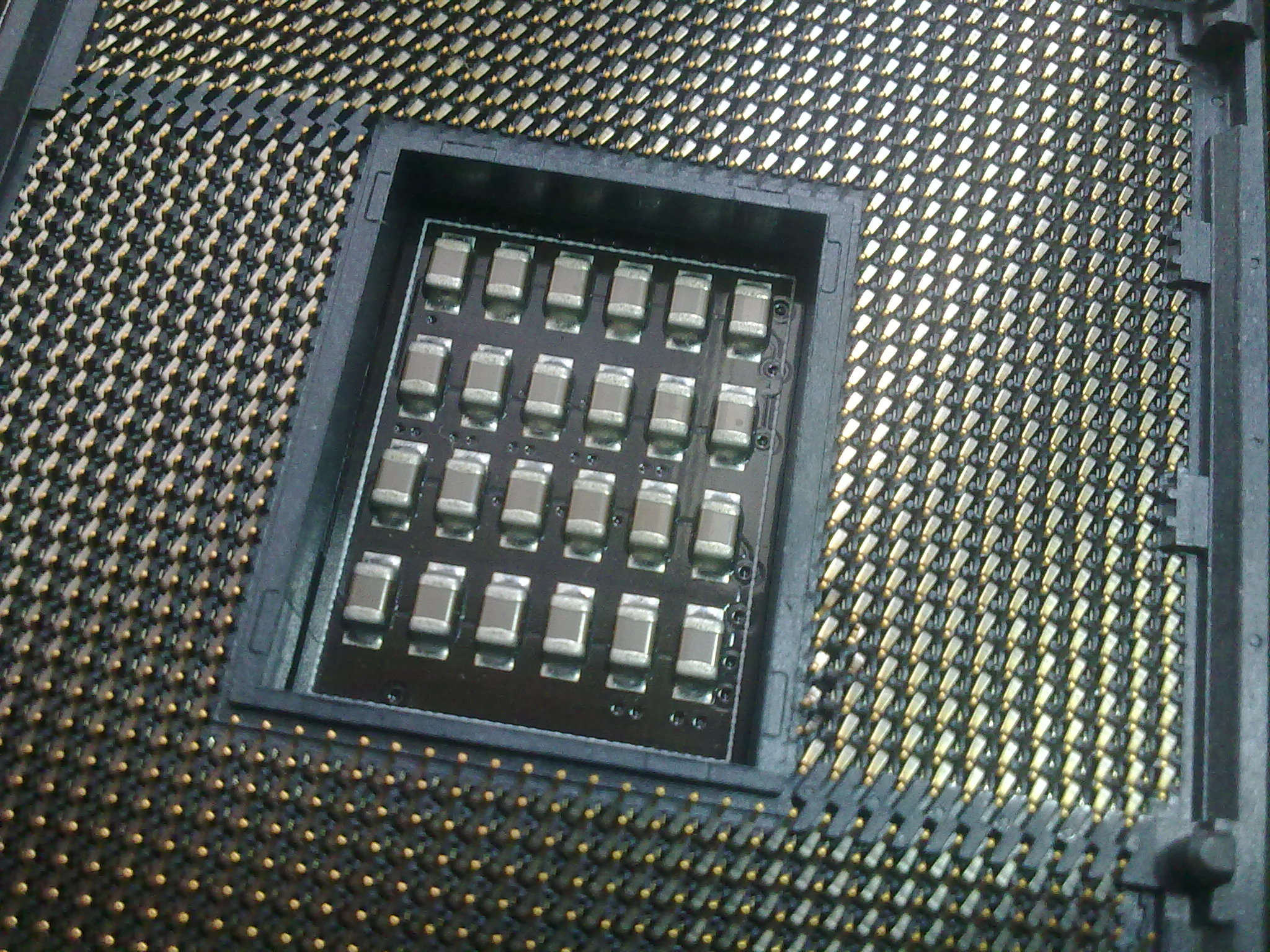

Выправил, как смог: http://linkme.ufanet.ru/images/92fb1c69 ... 2862ac.jpg
