В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 18.07.2016
Откуда: Минск
Фото: 1
5plit понял

_________________
Intel i7-6400T L501C300@ 3.7 Mhz, 1.10V; Asrock Z170 Extreme 4, Биос: 1,80 - корейский; GTX 970 Strix; ОЗУ 16 gb; Кулер Zalman cnps10x Optima




Member
Статус: Не в сети
Регистрация: 23.07.2015
Откуда: Челябинск
5-97 что понял ? есть идеи - мать или проц косячит ?

_________________
Asrock z170 pro4 | 6400t l448 4250 1.33v | truespirit 140 | crucial ballistix 2800 cl14 | gtx 1060 6g
es 6400t 4476 mHz http://valid.x86.fr/d15yhy 🔥




Member
Статус: Не в сети
Регистрация: 18.07.2016
Откуда: Минск
Фото: 1
5plit мать касячит, а mellow ведь тоже мать не хотела больше брать по шине, но тут мне кажется виновата ддр3

_________________
Intel i7-6400T L501C300@ 3.7 Mhz, 1.10V; Asrock Z170 Extreme 4, Биос: 1,80 - корейский; GTX 970 Strix; ОЗУ 16 gb; Кулер Zalman cnps10x Optima




Member
Статус: Не в сети
Регистрация: 23.07.2015
Откуда: Челябинск
5-97 вот и я так думаю , но боюсь ошибиться . Что если сменю мать и озу , а дело окажется в проце ?

_________________
Asrock z170 pro4 | 6400t l448 4250 1.33v | truespirit 140 | crucial ballistix 2800 cl14 | gtx 1060 6g
es 6400t 4476 mHz http://valid.x86.fr/d15yhy 🔥




Member
Статус: Не в сети
Регистрация: 18.07.2016
Откуда: Минск
Фото: 1
5plit если бы у тебя возможность у знакомого взять мать+озу ддр4 и потестить...

_________________
Intel i7-6400T L501C300@ 3.7 Mhz, 1.10V; Asrock Z170 Extreme 4, Биос: 1,80 - корейский; GTX 970 Strix; ОЗУ 16 gb; Кулер Zalman cnps10x Optima




Member
Статус: Не в сети
Регистрация: 23.07.2015
Откуда: Челябинск
5-97 нет таких , увы

_________________
Asrock z170 pro4 | 6400t l448 4250 1.33v | truespirit 140 | crucial ballistix 2800 cl14 | gtx 1060 6g
es 6400t 4476 mHz http://valid.x86.fr/d15yhy 🔥




Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
5plit Сейчас тут все первопроходцы, потому риск присутствует всегда)) Но каждый мой риск в затее с инженерниками оправдывался по итогу) Так что не боись))) В мать эту можно будет потом любой проц поставить...
Я когда проц заказывал вообще не в курсе был как он поведет себя на МСИ, мало этих мамок) Да и заказывал я в слепую, через посредника, и ждал долго) Но все закончилось хорошо)

_________________
Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/




Junior
Статус: Не в сети
Регистрация: 26.09.2016
Господа, у Asrock z170 pro4s на заводском биосе точно все будет работать без проблем?




Member
Статус: Не в сети
Регистрация: 23.07.2015
Откуда: Челябинск
Mellow я не боюсь , я энтузиаст )) , ждал тоже долго , в сумме полтора месяца , хочу продать все железо и взять н110 для жены и про 4 для себя , ну и заказать еще один 6400т с али , короче планирую две сборки на китайцах

Добавлено спустя 2 минуты 22 секунды:
Nordiris даже если нет , там шить 3 минуты

_________________
Asrock z170 pro4 | 6400t l448 4250 1.33v | truespirit 140 | crucial ballistix 2800 cl14 | gtx 1060 6g
es 6400t 4476 mHz http://valid.x86.fr/d15yhy 🔥




Junior
Статус: Не в сети
Регистрация: 29.09.2016
5plit писал(а):
5-97 что понял ? есть идеи - мать или проц косячит ?


У меня такая же херня на Asus z170-a, без разницы какой множитель и процессор только превышу шину 146 мгц. сразу не работает и не включается. Ставлю 146 всё идеально )))




Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
Дело не в ограничении шины конкретно. Дело в сочетании шины и множителя, и возможно настроек памяти. z170 чипсет может шину до 300... Надо искать.

_________________
Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/




Junior
Статус: Не в сети
Регистрация: 02.10.2016
5plit писал(а):
Mellow В общем подведу итог :
asus z170-p d3 bios 1801 ( не патченый,предпоследний )
i7 6400t QHQG L452 C493
ядро 1.150v при 3223 мГц под полной нагрузкой 51"C макс (против 67"C при 1.375 )
память 1.35v при 1790 мГц 11-11-11-30
шина 134.30 мГц ( при 135 уже не стартует )
множитель 26 (на других успеха нет )
680 баллов в cinebench r15
Пока оставляю так , буду мутить нормальную мать.

Что с АВХ и мониторингом температур?

_________________
L501C332




Member
Статус: Не в сети
Регистрация: 23.07.2015
Откуда: Челябинск
artemla мониторинг работает , авх не знаю как тестить , линкс не предлагать .

_________________
Asrock z170 pro4 | 6400t l448 4250 1.33v | truespirit 140 | crucial ballistix 2800 cl14 | gtx 1060 6g
es 6400t 4476 mHz http://valid.x86.fr/d15yhy 🔥




Member
Статус: Не в сети
Регистрация: 15.10.2004
5plit писал(а):
авх не знаю как тестить , линкс не предлагать .

Если не LinX то можно x265 Benchmark. Он AVX задействует и нон-к в нем сильно проваливаются по результатам. Но лучше конечно линкс он сразу покажет.

Кстати тоже Z170P-D3. Заказал у продавана на али L501c300. Но я в принципе уже добавил микрокод для 06e1 в офф биос, буду его шить. Может это что-то изменит? Надеюсь этот батч хотя-бы не хуже твоего L448. Программатор есть так что если что не беда : ) Ждать правда долго доставки.


Последний раз редактировалось KT 07.10.2016 19:59, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 23.07.2015
Откуда: Челябинск
KT это следующий этап , как добавил ? дай инфу ? я бы рискнул зашить твой бивос , если бы был хоть на 80% уверен в успехе

_________________
Asrock z170 pro4 | 6400t l448 4250 1.33v | truespirit 140 | crucial ballistix 2800 cl14 | gtx 1060 6g
es 6400t 4476 mHz http://valid.x86.fr/d15yhy 🔥




Member
Статус: Не в сети
Регистрация: 15.10.2004
5plit 5 сек, щас напишу.

Добавлено спустя 14 минут 21 секунду:
5plit писал(а):
это следующий этап , как добавил ? дай инфу ? я бы рискнул зашить твой бивос , если бы был хоть на 80% уверен в успехе

В темке по модификации ami uefi биос Модификация AMI Aptio UEFI биосов. Софт для работы. Обновление Option ROM и EFI модулей. подсказали как вынуть микрокод 06e1 из биосов других вендоров - прога MC Extractor. Извлек - ссылка на микрокод https://yadi.sk/d/xVxzMxBnwJhev/

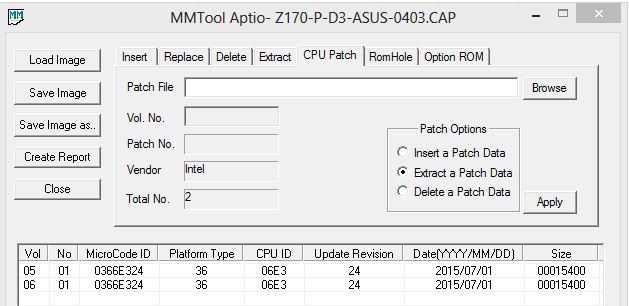

Далее прога MMTool
Вложение:
MMtool.JPG [ 47.09 КБ | Просмотров: 1599 ]

Открываем свой биос, переходим на вкладку цпу патч. Там отображены микрокоды. У меня два тома 05 и 06. Добавить еще - нельзя таким способом, но есть другой я сейчас ищу гайд как объединить все микрокоды и добавить разом, на вкладке реплейс можно разом все заменить...это тоже в ммтул делается, помню был такой гайд, попадался на глаза. Короче в томах 05 06 у меня один и тот же микрокод. Один можно удалить (это я так думаю :D )
*Удаляем один, выбираем (я выбрал том 05) и жмем delete a patch data, далее жмем Apply
*потом insert a patch data=>указываем путь к этому бинарнику что по ссылке выше, указываем том 05 и apply. Наверное можно даже не удалять а сразу Insert a patch data.
Сохраняем.

Но я че-то не уверен что все верно (это я еще по старой памяти гайды помню когда микрокоды для Xeon s771 добавлялись в биос плат s775)...надо поискать нормальный гайд. Без программатора я б не шил. Хотя вроде все просто и именно так и делалось :)




Member
Статус: Не в сети
Регистрация: 23.07.2015
Откуда: Челябинск
KT пока не готов , надо переварить .

_________________
Asrock z170 pro4 | 6400t l448 4250 1.33v | truespirit 140 | crucial ballistix 2800 cl14 | gtx 1060 6g
es 6400t 4476 mHz http://valid.x86.fr/d15yhy 🔥




Member
Статус: Не в сети
Регистрация: 15.10.2004
5plit писал(а):
пока не готов , надо переварить .

Зайди в темку по ссылке выше Модфикация AMI Aptio UEFI биосов. Спроси, тамошний грамотный народ распишет что да как или ссылку на гайд дадут. Я завтра или послезавтра прошью биос с этим микрокодом (но у меня пока только i3), если заведется без проблем тогда дам тебе ссылку. Просто надо сперва микруху вынуть слить образ биоса на всякий (хотя вроде FPT тоже сливает полный образ из микрухи, но программатором надежнее). Какой нужно 1801? Тогда в нем заменю микрокод и прошью себе. Я просто сперва подумал что лучше более ранний попробовать.




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
5plit, как вариант, процу не нравится высокое напряжение на памяти, внутренний контроллёр слишком нагревается и ограничивает разгон. Что, если в качестве эксперимента попробовать снизить вольтаж DRAM, даже ценой частоты памяти или таймингов? Или наоборот где-то вспомогательного напряжения на мамке не хватает - по чуть-чуть везде можно накинуть для проверки.
-
По крайней мере развеян слух, что на DDR-3 не гонится совсем. Гонится, только хуже.

_________________
Смерть искренности в упрёке.




Member
Статус: Не в сети
Регистрация: 23.07.2015
Откуда: Челябинск
Drugok001(new) да пробовал и так , и сяк , 1.35 - куда уж ниже для ддр3 ?

_________________
Asrock z170 pro4 | 6400t l448 4250 1.33v | truespirit 140 | crucial ballistix 2800 cl14 | gtx 1060 6g
es 6400t 4476 mHz http://valid.x86.fr/d15yhy 🔥
