В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 29.09.2013
Откуда: Петрозаводск
NORD3990 Нет
Тоже, там когда заливаете фото, потом появляются ссылку, нужно выбрать не первую, а чуть ниже. Там даже написано, для форума специально

_________________
i5 12400, galax 3070, 32gb




Member
Статус: Не в сети
Регистрация: 15.10.2004
В строке адреса где троеточие уберите, чтобы одна точка осталась после первых цифр. Глюк какой-то, форум калечит ссылки.




Member
Статус: Не в сети
Регистрация: 20.11.2012
Спасибо, полный сброс помог, не знал, что нужно еще удерживать 5-10 секунд до полного сброса, раньше замкнул быстро и думал все на этом, ан нет.
Сейчас BLCK не сбрасывается, если ее регулировать до 160 МГц на множителе х20 (это для моего QHQj). Но теперь почему-то винда начала капризничать при BLCK 150-155 (3.0-3.1 GHz), виснет при загрузке, либо чуть дальше.
На BLCK 140 МГц (2.8 ГГц) и частоте памяти 2240 МГц (дефолт 2133) стабильно.
Вы писали
Цитата:
И я на MSI выше 160 шину смог поднять только на множителе 20.
это для QHQG, может мне удастся дальше разогнаться на множителе х16 (как начальный для QHQj), не уверен. Или это предел для самой матери Z170M Mortar?
Энергосберегайки на MSI, только Intel C-State? Больше ничего отключать не нужно? Какие советы еще можете дать по биосу MSI, спасибо. :)

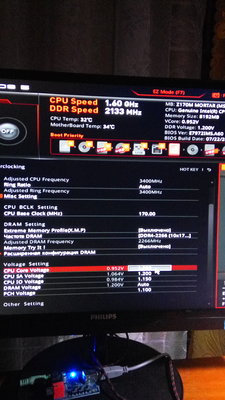

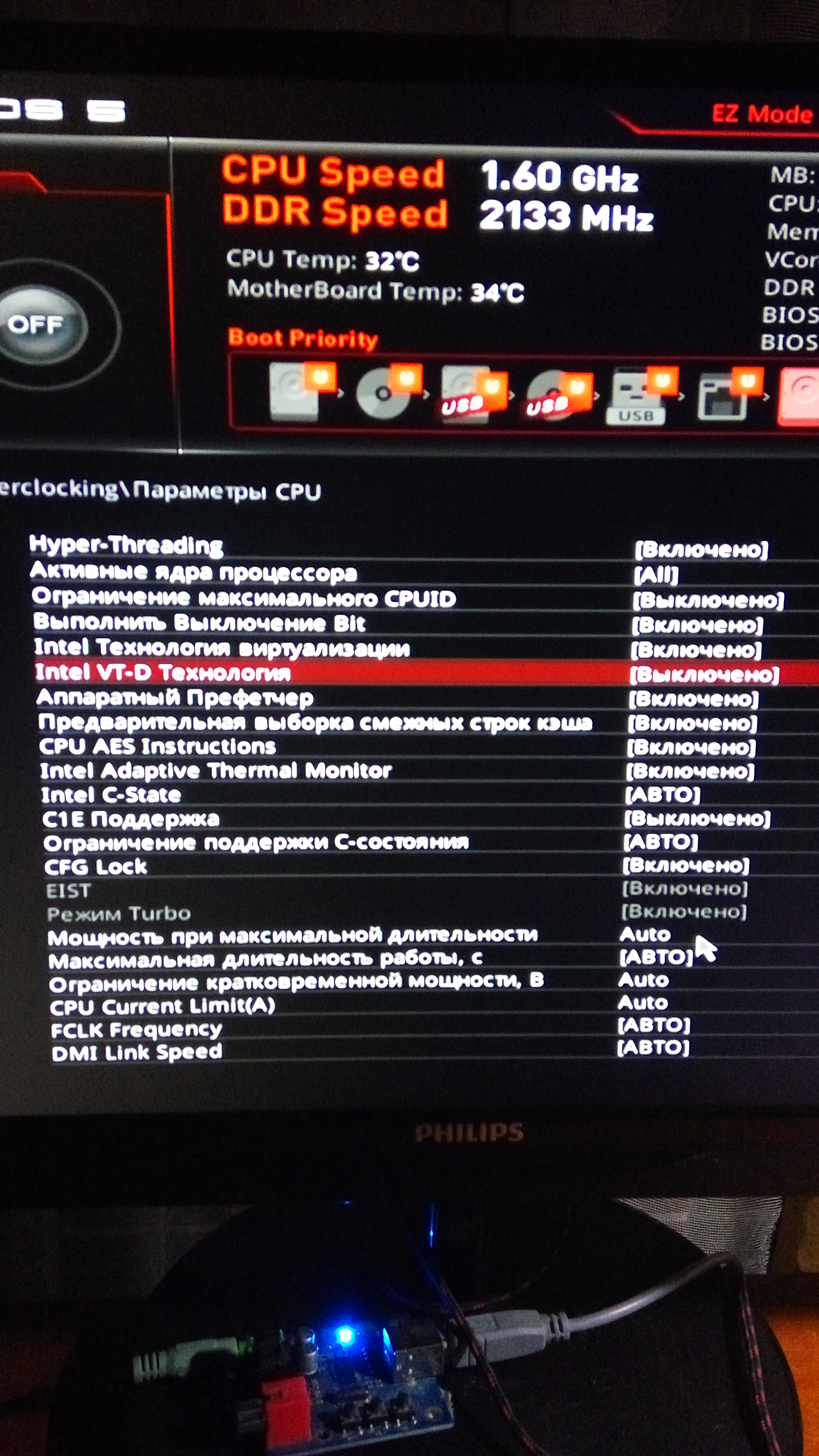

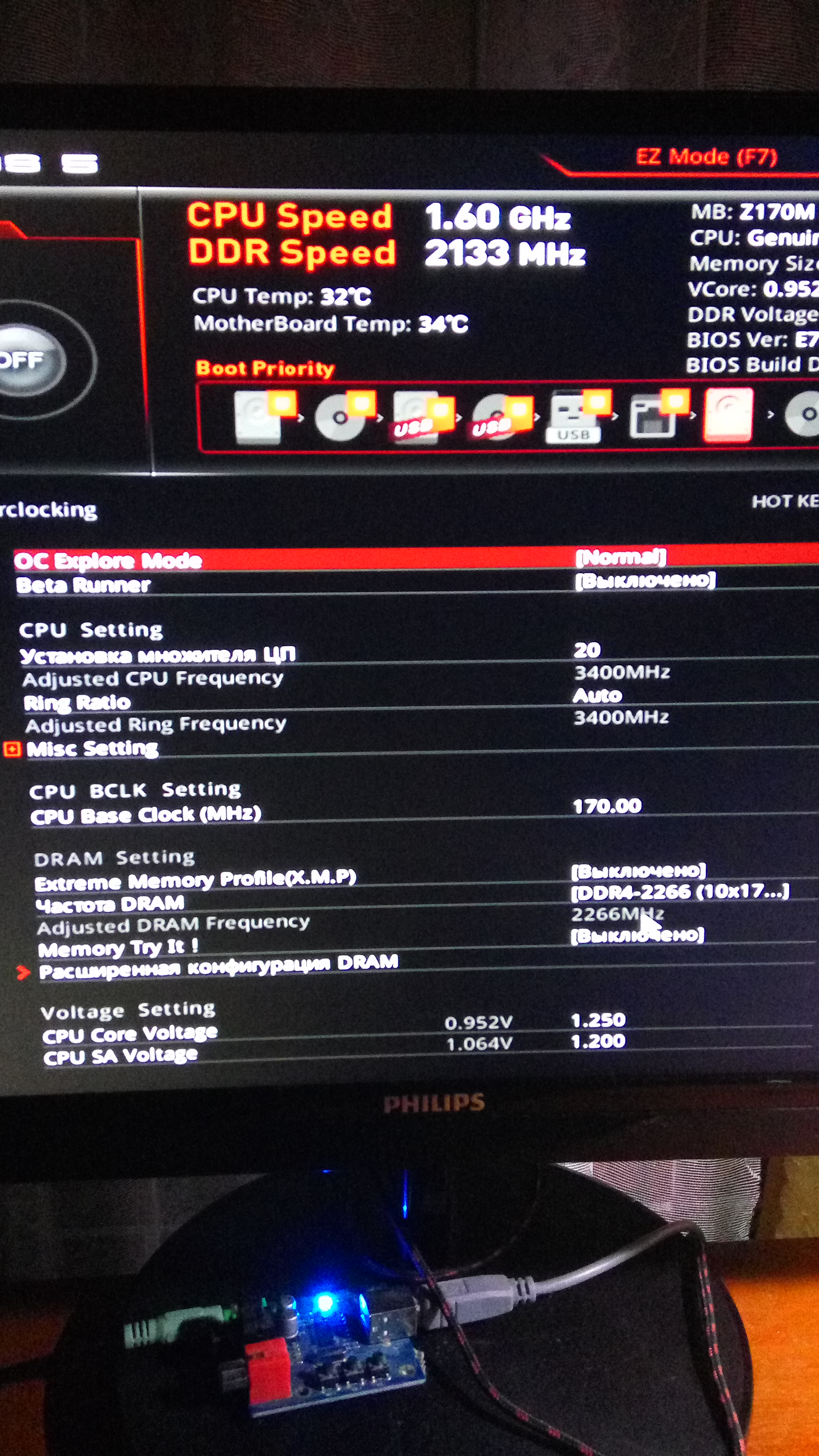

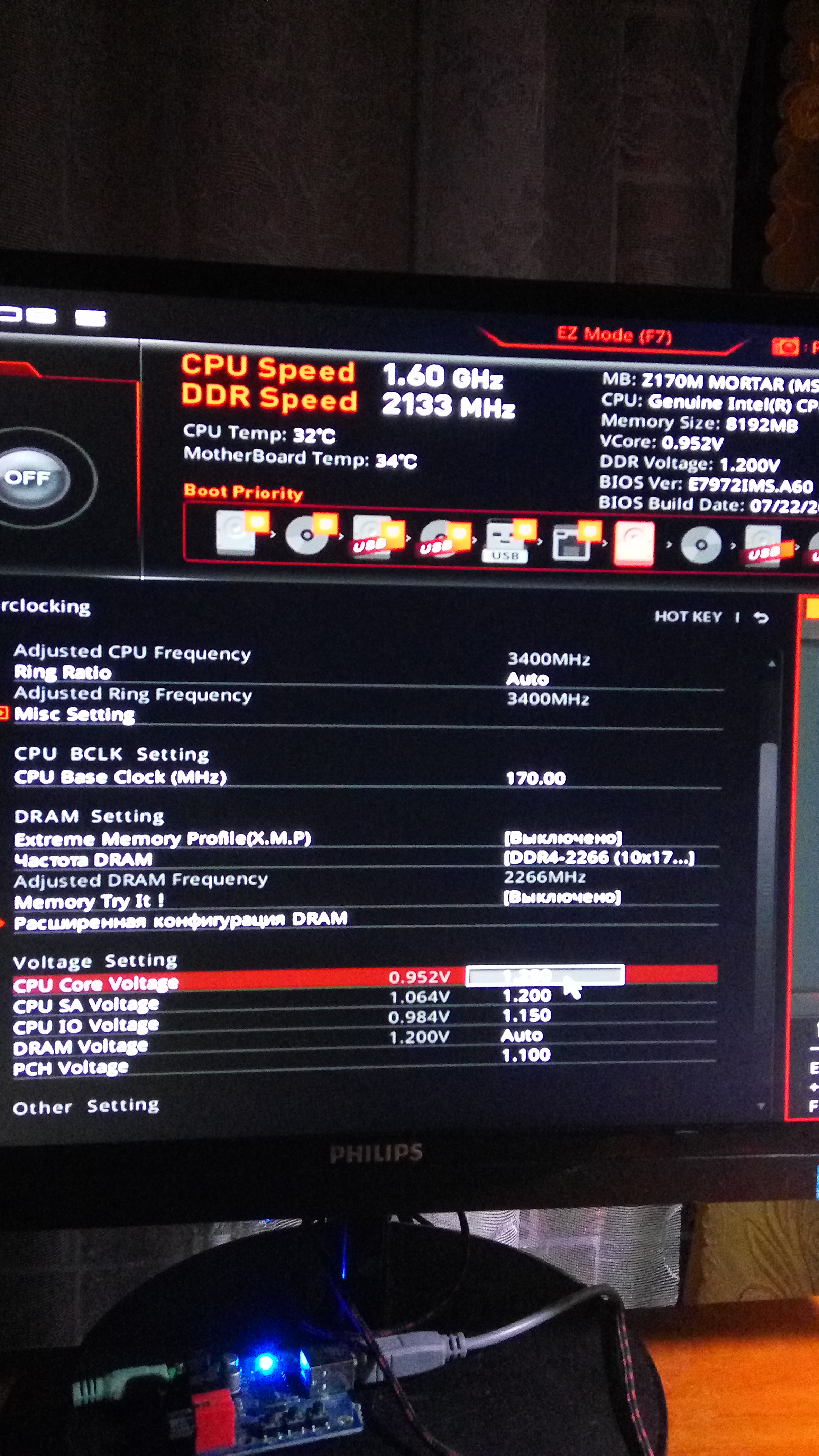

На скринах мои потуги штурмовать частоту выше 3 ГГц :)


Вложения:
IMG_20161221_210909.jpg [ 3.31 МБ | Просмотров: 2579 ]
IMG_20161221_210852.jpg [ 3.37 МБ | Просмотров: 2579 ]
IMG_20161221_210838.jpg [ 3.2 МБ | Просмотров: 2579 ]

_________________
Intel i7-6400t (QHQj), MSI Z170M Mortar, Corsair DDR4-2133, AMD HD7950


Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18
Salk 1.25 детский вольтаж) вот по этому винда и капризничает. мало ей на таких частотах уже 1.25




Member
Статус: Не в сети
Регистрация: 17.10.2016
Фото: 15
Так не хочется переходить на эту помойку с конченым интерфейсом и кучей мусора. Но спасибо за ответ, значит поищу сборку (а мб кто посоветует нормальную сразу, с оставлеными только важными штуками и проапдейченую граммотно, иными словами все на производительность). Придется бут флешечку сделать еще. На семерке все равно попробую запустить :crazy:[/quote]


D1ssection Поставь зверьдвд, ничего лишнего хороший мануал по созданию флешки в два нажатия

_________________
FD R4/Asus VIII Ranger/I7-6400t
QHQG 3.84MHz/Thermalright Macho Rev.B/2*8Gb G Skill Value F4-2400C15-8GNT/GTX1080aorus extreme/Sams 850 EVO 250GB




Member
Статус: Не в сети
Регистрация: 03.03.2011
Salk писал(а):
На скринах мои потуги штурмовать частоту выше 3 ГГц

какой смысл было покупать этот проц если можно было взять qh8g который дешевле и получить те же 3ггц)
Dominoker писал(а):
Поставь зверьдвд, ничего лишнего хороший мануал по созданию флешки в два нажатия

потом обычно начинается нытьё на форуме типа дрова кривые выпускают амд/нвидия, глючит винда виснет и тд и тп. нафига вообще ставить сборки...




Member
Статус: Не в сети
Регистрация: 26.03.2007
Откуда: Архангельск
Фото: 0
Artunkin писал(а):
https://ru.aliexpress.com/item/Original-QHQG-ES-version-I7-6400T-I7-6400T-I7-6400-Q0-2-2HMZ-1151-CPU-Quad/32725918700.html?detailNewVersion=&categoryId=708042


Спасибо, но все таки заказал 501, со всеми кешбекамии и купонами вышло 10к. Теперь встает выбор материнской платы и памяти, заказывать планирую с computeruniverse.
Материнскую планирую Asus Z-170P а вот память пока не определился, посоветуйте люди, нужно 2 планки по 8 каждая, Samsung там нет




Junior
Статус: Не в сети
Регистрация: 08.12.2016
Откуда: Нижний Новгород
Интересует мнение владельцев Asus Z-170P, как там с микрокодами? Ничего не отваливается? Лучше взять ее или Asus Z-170А разница 2000, есть смысл переплачивать?




Member
Статус: Не в сети
Регистрация: 20.11.2012
VOVANEK
У продавца этот камень, на Asrock, гнался до 4 ГГц, но с каким-то дефектом при завершении работ Windows, мол выключаешь комп, а он не выключается, это только на 4 ГГц и выше, до и в стоке все хорошо. Я еще лелею надежду его погнать на своей MSI хотя бы до 3.5-3.7 ГГц. Значит напряжение можно смело ставить выше 1.3 В? А край 1.4 В?

_________________
Intel i7-6400t (QHQj), MSI Z170M Mortar, Corsair DDR4-2133, AMD HD7950




Member
Статус: Не в сети
Регистрация: 06.12.2016
Фото: 11
Dominoker Microsoft Windows 10 Enterprise LTSB попробуй эту винду удален весь мусор

_________________
3800X/C6H/G.Skill TridentZ-3866@3733 4x8/Fractal Design Celsius S36/MSI GTX1070 Gaming X/Fractal Design Ion+ 760p




Member
Статус: Не в сети
Регистрация: 03.03.2011
MakaRenkO писал(а):
Dominoker Microsoft Windows 10 Enterprise LTSB попробуй эту винду удален весь мусор

+1. себе ставлю ltsb




Member
Статус: Не в сети
Регистрация: 10.10.2016
Фото: 29
Salk писал(а):
на Asrock, гнался до 4 ГГц, но с каким-то дефектом при завершении работ Windows, мол выключаешь комп, а он не выключается, это только на 4 ГГц и выше, до и в стоке все хорошо.

Да есть такой эффект на корейском биосе, помогает отключение быстрого запуска (электропитание-действия кнопок питания), так же как вариант включение энергосберегаек.
22119

_________________
пусть тот кто не разу не ошибался дальше сидит и ничерта не делает




Member
Статус: Не в сети
Регистрация: 17.10.2016
Фото: 15
MakaRenkO писал(а):
Dominoker Microsoft Windows 10 Enterprise LTSB попробуй эту винду удален весь мусор

Если я правильно понял, то там ознакомительный период 90 дн?

_________________
FD R4/Asus VIII Ranger/I7-6400t
QHQG 3.84MHz/Thermalright Macho Rev.B/2*8Gb G Skill Value F4-2400C15-8GNT/GTX1080aorus extreme/Sams 850 EVO 250GB




Member
Статус: Не в сети
Регистрация: 25.09.2008
Откуда: Україна Одеса
Salk писал(а):
1.2 В, что на сам CPU, что на вспомогательные (SA, IO, PCH)

Им 1.2в давать не стоит...

Salk писал(а):
А край 1.4 В?

Для воздуха - да.
Ходя для инженерников по любому лучше дальше не ходить - имхо

_________________
Русский военний корабль, иди на@й!
Слава Україні! Смерть ворогам!




Member
Статус: Не в сети
Регистрация: 15.11.2016
Откуда: Калининград
Фото: 0
Ребят откалибруйте эти настройки для разгона на моей плате ) чтобы взять примерно 3.8 а то тут че то не получается, да и подскажите обязательно ли включать турбо буст?
Ai Overclock Tuner [Manual]
BCLK Frequency [182.00]
ASUS Multicore Enhancement [Disabled]
CPU Core Ratio [Sync All Cores]
1-Core Ratio Limit [22]
2-Core Ratio Limit [22]
3-Core Ratio Limit [22]
4-Core Ratio Limit [22]
DRAM Odd Ratio Mode [Enabled]
DRAM Frequency [DDR4-2752MHz]
Xtreme Tweaking [Disabled]
TPU [Keep Current Settings]
EPU Power Saving Mode [Отключено]
CPU SVID Support [Auto]
CPU Core/Cache Current Limit Max. [255.50]
Min CPU Cache Ratio [22]
Max CPU Cache Ratio [22]
CPU Core/Cache Voltage [Manual Mode]
- CPU Core Voltage Override [1.300]
DRAM Voltage [1.2012]
CPU VCCIO Voltage [1.15000]
CPU System Agent Voltage [Auto]
PLL Termination Voltage [Auto]
PCH Core Voltage [1.15000]
CPU Standby Voltage [Auto]

_________________
l501C679,MAXIMUS VIII HERO(биос 2202),Kingston HX421C14FB2/8,zalman cnps14x,БП cft 650 14cs. ssd intel 330 120gb,wd 1tb green.
GTX1070




Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18
Кпу Свид саппорт отключить. Напругу я бы поднял до 1,35 на проц
Так же поднял бы напругу на память. До 1,28
Викко вооьтаж 1,2
Сустем агент 1,25 по поводу остальных вольтажей Хз. Не имел с ними дело. Так же в адвенсед- управление питанием процессора тоже выключите сберегайки типа

Добавлено спустя 1 минуту 1 секунду:
А вообще откройте ссылку в шапке на мануал товарища стресс и по его скринам попробуйте сделать




Member
Статус: Не в сети
Регистрация: 04.02.2016
Откуда: Луганск
Фото: 0
Salk писал(а):
P.S. v.BIOS A6, предпоследняя официальная версия, на последней A7, проц совсем отказался стартовать.
В предпоследней версии биоса (A6) есть микрокод инженерника...
Код:
E7972IMS.A60
CPUID=506E3 Rev=9E 2016/06/22 CRC=8488C1AD Off=FB3CF0 Size=17C00 Plat=1,2,4,5
CPUID=506E1 Rev=1E 2015/03/18 CRC=60C877E5 Off=FCB8F0 Size=12800 Plat=1,5
А в последней (A7) его уже нет, зато появился микрокод Kaby Lake...
Код:
E7972IMS.A70
CPUID=906E9 Rev=3A 2016/08/22 CRC=CE4DE67A Off=FA7230 Size=17800 Plat=1,5
CPUID=506E3 Rev=9E 2016/06/22 CRC=8488C1AD Off=FBEA30 Size=17C00 Plat=1,2,4,5
тут есть модифицированные для разгона процов без К биосы (A42 и C41), микрокод инженерника присутствует...
http://overclocking.guide/updated-msi-z170-non-k-overclocking-guide-new-bios/

_________________
Ryzen 5 1600X | MSI B350I Pro AC | 2x8Gb TEAM Dark Pro 3200@3533MHz CL16 | Win7


Последний раз редактировалось ZimogoretS 22.12.2016 0:26, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 01.11.2016
NORD3990 писал(а):
откалибруйте эти настройки для разгона

Для начала можно изменить эти параметры. Потом продолжите подбор.
ASUS Multicore Enhancement [Включить]
CPU SVID Support [Отключить]
CPU Core/Cache Current Limit Max. [Авто]
CPU Core/Cache Voltage [Manual Mode]
- CPU Core Voltage Override [1.35]
DRAM Voltage [1.27]
CPU VCCIO Voltage [1.2]
CPU System Agent Voltage [1.2]
CPU Standby Voltage [1.1]

_________________
i7 6400t QHQG @4308 1.345V




Member
Статус: Не в сети
Регистрация: 27.06.2015
Откуда: Оттуда
NORD3990 в шапке есть настройки для ASUS

_________________
Brazzers - лучший тест мамок




Member
Статус: Не в сети
Регистрация: 19.03.2004
Откуда: Томск
Фото: 1
в соседней теме нашел интересную инфу

Цитата:
Q: Как узнать какая частота FCLK установлена в настройках.
A: FCLK это частота шины между процессором и видеокартой, установленной в порте PCI-E. Часто в биосе мат.платы FCLK выставлена в 800МГц, что снижает производительность видеоподсистемы.

Выставить необходимую частоту можно в биосе материнской платы. В платах от Asus пункт Etreme Tweaker\Tweakers Paradise\ "FCLK Frequency for Early Power On" выставить множитель 10. В итоге получится 1000MHz Fclk. Так же, при увеличении опорной частоты BCLK растет частота FCLK, пример:
При множителе FCLK 10: 10 x 100(BCLK) = 1000Мгц. При увеличенной частоте BCLK: 10 x 110(BCLK) = 1100Мгц.
При множителе FCLK 8: 8 x 100(BCLK) = 800Мгц. При увеличенной частоте BCLK: 8 x 110(BCLK) = 880Мгц.
В программе HWinfo частота FCLK обозначается как "System Agent Clock".


получается если не трогать, то на шинах 160-180 будет уже 8*160/8*180 = 1280\1440

Добавлено спустя 10 минут 14 секунд:
а частоту кеша вообще можно делать на 500 мхц меньше
разница 1%
http://www.tweaktown.com/guides/7481/tw ... ndex4.html


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16604 • Страница 314 из 831<  1 ... 311  312  313  314  315  316  317 ... 831  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: RESIDENT, tonygks и гости: 15


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
