Спасибо за информацию, буду пробовать


DRAM CH_A VREF и DRAM CH_B VREF Voltage в оба эти параметра указывается половина вольтажа DRAM?


Если можно, покажите


Понятно, но можно указывать средние значение между альтернативными, которые расчитал калькулятор если будут проблемы?

Интеловоды в теме амд

Внимание. Данная программа не является 100% средством - помощником по оптимизации вашей памяти. На результаты кардинально влияют многие факторы : качество контроллера памяти в вашем процессоре, память которую вы используете и материнская плата.В любом случае вам потребуется внимательность и немного времени.

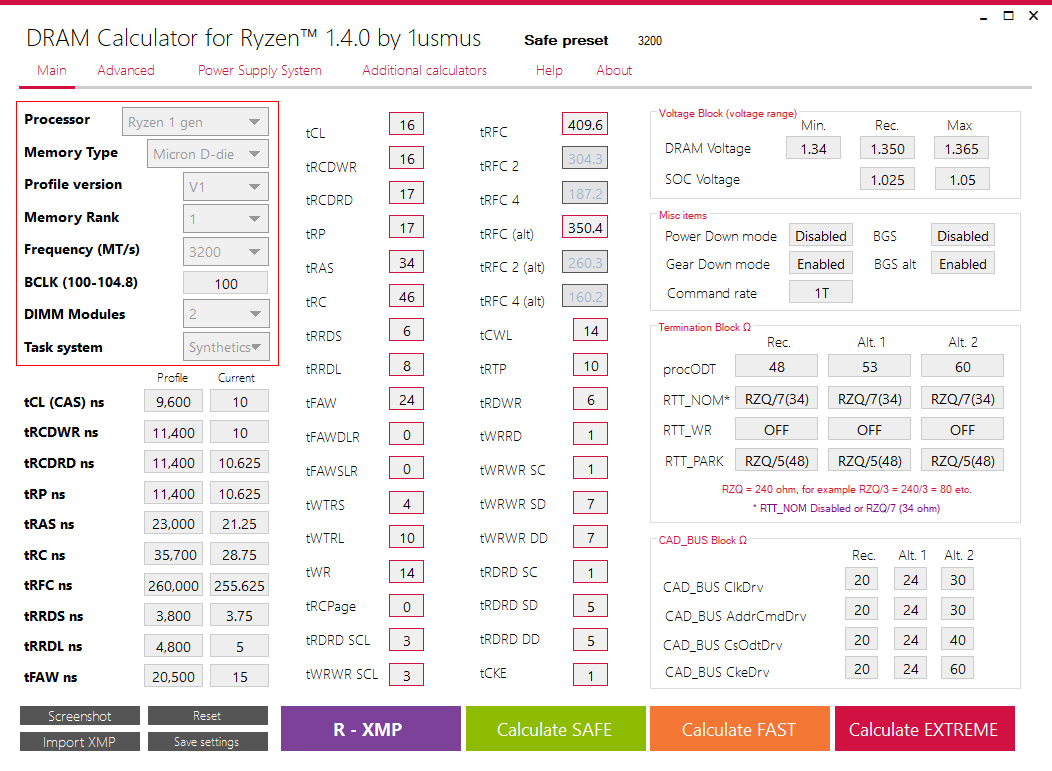

1 Шаг. На картинке в красной рамке. Нам нужно выбрать тип памяти и версию профиля. Версия профиля - это 2 встроенных в калькулятор пресета V1 и V2 для каждого типа памяти, они хранят данные о задержках оперативной памяти для систем Ryzen. Не нужно путать и сравнивать с Intel XMP, контроллеры памяти разные. В большинстве случаев рекомендуется использовать профиль V1, этот профиль является "народным" , подходит большинству пользователей. Профиль V2 является альтернативным , он предназначен для систем , которым не подошел профиль V1 (нет старта системы или много ошибок). И нажать кнопку "R-XMP".



Третий профиль имеет название "debug" , он существует для продвинутых пользователей и для ситуаций когда профиль V1 и V2 не подошли вовсе. Данные для него мы должны вручную импортировать с Thaiphoon. Видео инструкция тут >> https://www.youtube.com/watch?v=xWJD5P0x9Ow

2 Шаг. На картинке обведен красной рамкой. Мы должны выбрать кол-во модулей оперативной памяти, которые установлены в материнскую плату , ранк памяти . Выбрать частоту оперативной памяти, которую хотим получить . Выбрать BCLK (по умолчанию 100 мгц на всех системах). Выбрать поколение процессора и задачу для системы (синтетика или игры).



3 Шаг. Нажать кнопку расчета "Calculate SAFE" или "Calculate FAST". Программа произведет расчет .

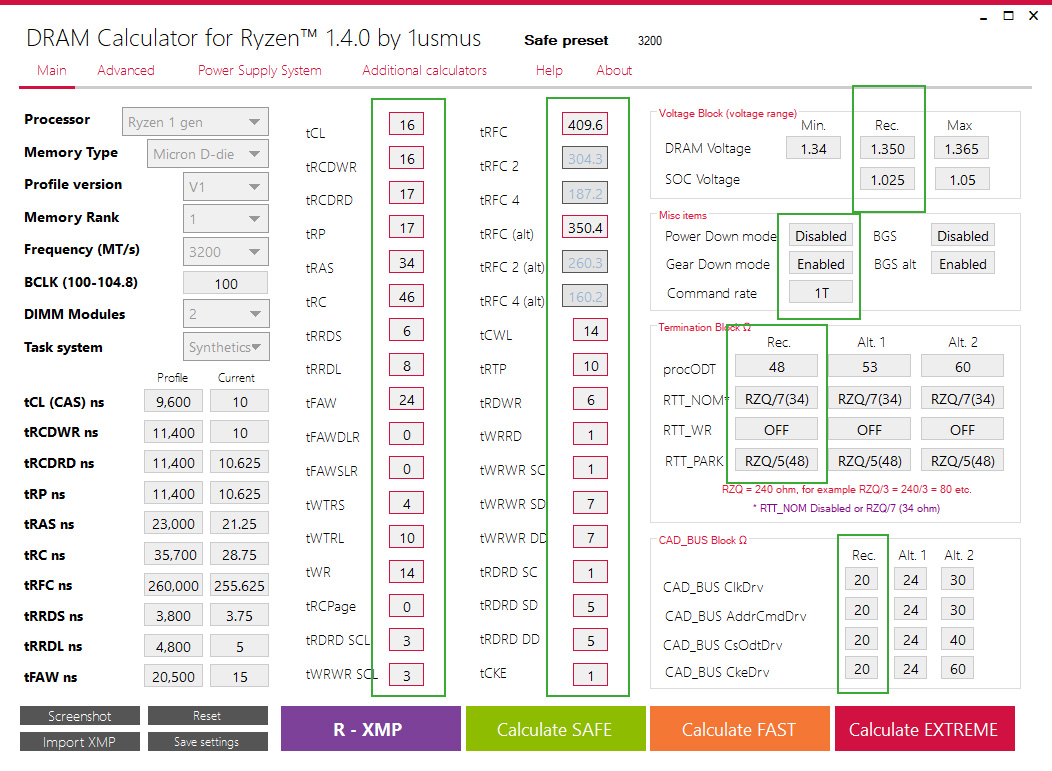

4 Шаг. На картинке зеленые рамки. Полученные данные мы должны будем ввести в БИОС.



5 Шаг. Тестируем стабильность нашей системы. Если все хорошо - я вас поздравляю, если нет стабильности - вам потребуется следующий шаг.

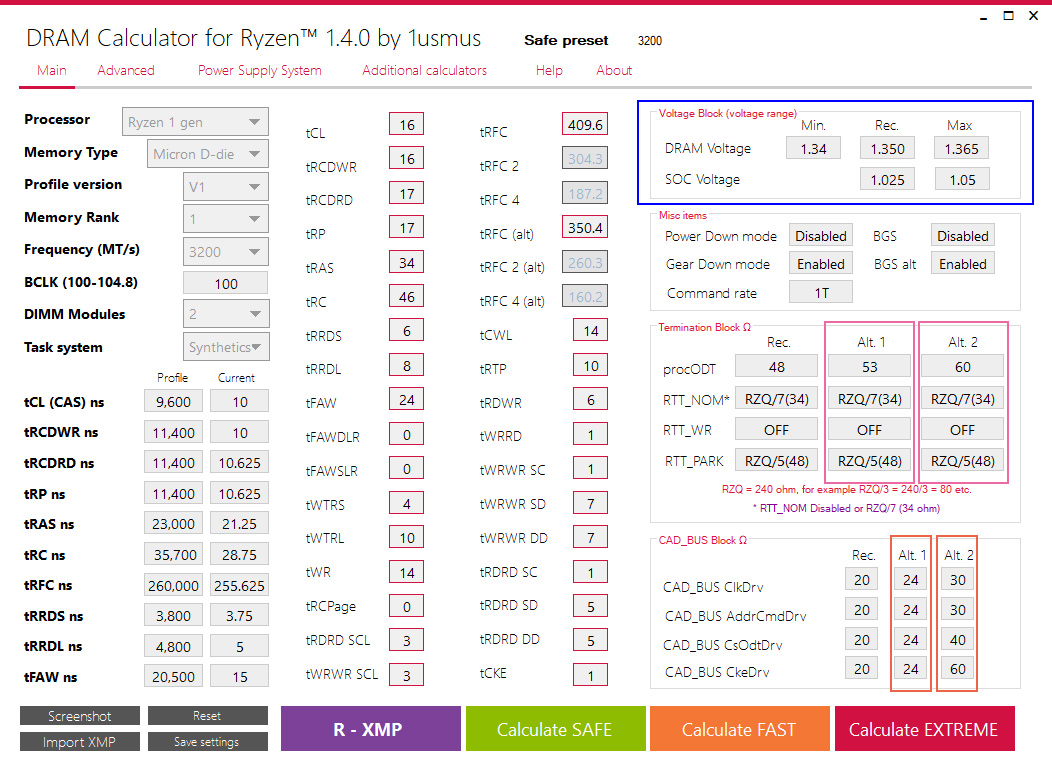

6 Шаг. Синяя рамочка. Указаны пределы вольтажей для нашего SOC и DRAM, мы должны проверить соседние вольтажи и проверить на стабильность опять систему. Зачастую этот шаг приведет к успеху.
Розовые рамки. Возможно для получения стабильности нам потребуется проверить настройки импеданса + выполнить опять проверку вольтажей SOC и DRAM.
Оранжевые рамки. Настройка качества сигналов шины, которая связывает оперативную памяти и наш процессор (контроллер памяти). Аналогично предыдущих пунктов мы можем проверить альтернативные варианты.

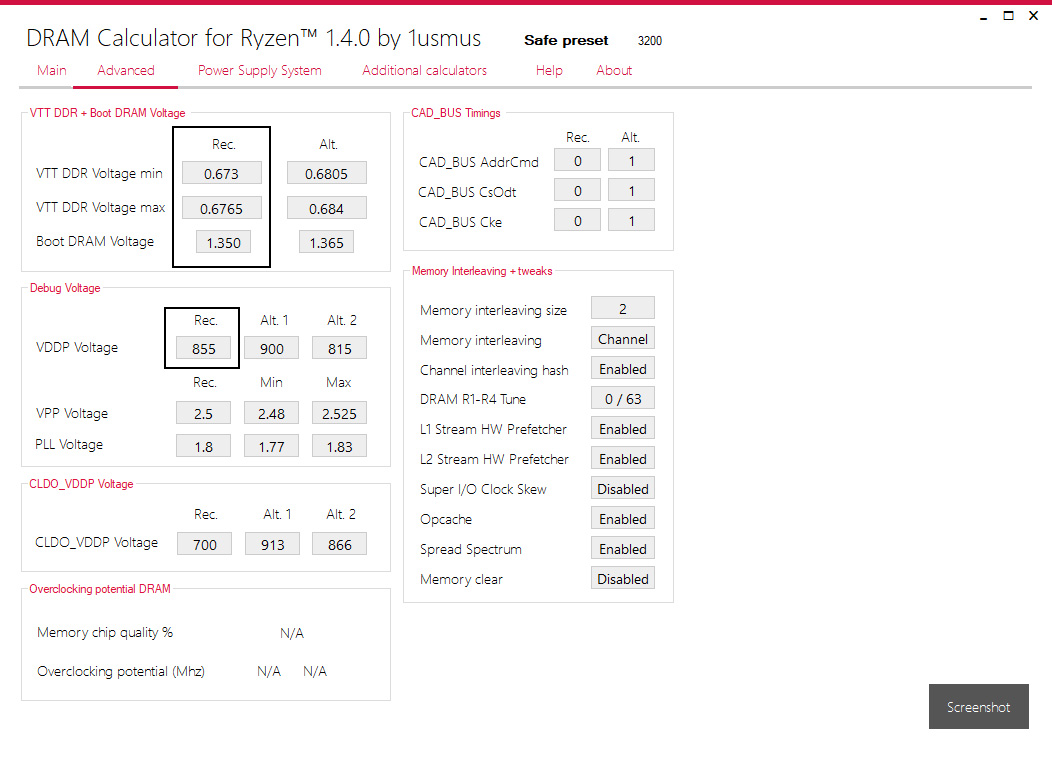

7 Шаг. Для особо сложных ситуаций существует данный шаг и вкладка "Advanced". Черные рамки . Мы должны ввести в БИОС эти рекомендации или альтернативные, которые предлагает программа.



Нюансы , которые помогут вам настроить систему.

* Не используйте слишком высокие вольтажи для SOC и DRAM. Калькулятор вам подскажет в каких рамках вы должны искать стабильный результат. Всегда начинайте отладку систему именно с этих вольтажей.
* Всегда используйте дополнительное охлаждение для оперативной памяти. Чем меньше тепла, тем стабильнее ваша система.
* Изменение procODT или RTT требуется, когда система не запускается , имеет огромное кол-во ошибок или происходят BSOD.
* Единичные и редкие ошибки можно излечить с помощью ручного перебора таких таймингов : tFAW (от 16 до 36) , увеличением tRRDS на 1 или на 2 , изменением tRTP ( от 8 до 12).
* Единичные и редкие ошибки можно излечить с помощью изменения tRDWR (от 6 до 9) и tWRRD (от 1 до 4). Обратите внимание что тайминги должны настраиваться в паре. Пример : tRDWR 6 tWRRD 2 , tRDWR 6 tWRRD 3 , tRDWR 6 tWRRD 4 , tRDWR 7 tWRRD 1 и так далее.
* Единичные и редкие ошибки можно излечить с помощью изменения tRFC, калькулятор вам предлагает еще альтернативный tRFC. Также вы можете округлять рекомендуемое число. tRFC 2/4 настраивать не нужно.
* Улучшить стабильность системы может Geardown enabled.
* Улучшить стабильность системы может VDDP , рекомендуемые рамки от 855мв до 950мв. Шаг 15мв.
* Улучшить стабильность системы может Spread spectrum disabled.
* Источником ошибок так же может быть Windows, не обязательно проблема в разгоне.
* Регулярно обновляйте биос. Рекомендуется его обновлять с помощью afuefix64 , инструкцию вы можете найти тут >> Процессоры AMD Ryzen 1000-й серии (Summit Ridge\Zen\14nm\AM4\TR4) #15345464 или спросить на форуме (бывают частные случаи и во избежании проблем лучше спрашивать).
* Увеличение tRCDRD и tRP на 1 может улучшить стабильность и снизить потребность памяти в вольтаже.

Шаг 6 - в тексте есть розовые и оранжевые рамки, а на картинке их нет.

Можно указать, но по умолчанию там и так половина вольтажа. В целях отладки можно поиграть с ними, мне не помогло. См. инструкцию к калькулятору.


в биос SOC 0.9875 RAM 1.360v. CLDO 850.
можно и дальше ужимать, но долговременная стабильность пропадает, а прямо заметного ускорения нет. Может, вольтажи нужно увеличивать или обдув городить.
Опять же, имхо, не стоит ставить минимум из возможного, увеличится нагрузка сверх тестовой (как было с профилем ТМ5), поднимется температура в комнате - и то, что раньше было на пределе, этот предел перейдет. Когда latency падает с 89 нс до 65, это заметно. Когда псп поднимается аж на 1 гб/с - это хорошо, но в районе 50 гб/с это 1/50, или 2%.

Можно, конечно, мне просто нравятся круглые цифры в нс.

Уважаемый 1sumus, хотелось бы уточнить один нюанс, конкретно - индивидуальную непереносимость процессора нечётных таймингов tCL, tRCDWR, tRCDRD, tRP, tRAS, tRC. Hunix BFR (Кстати, к чему ближе? К AFR или MFR?) 2666 Stock 15-17-17. На процессоре Ryzen 3 2200G стабильно работали тайминги "FAST" на 3200 MHz. (14-16-17-16-30-38). Ryzen 7 2700 с такими же настройками выдавал стабильные ошибки, даже конские автонастройки таймингов 19-21-21 крашили систему при DRAM 1,39V soc 1,0V - memtest 5 ошибка 1. AIDA64 ошибка. Я повысил лишь tRCDRD с 17 до 18 и система устаканилась.

tRCDRD - офигенский тайминг. Помогает уменьшать tRFC, стабилизирует систему, улучшает настроение

Уважаемый Dark_Cloud, что же Вы ёрничаете? Зря повысил?
Пользуясь случаем, ещё раз хочу обратить внимание на, что во время скуривания сотен матчасти, из недостоверных источников стало не совсем ясно, что встречаются проблемы в стабильности работы при нечётных первичных таймигах. Спасибо за внимание

При нечетном tCL

Поставил конфиг, проходит без ошибок. Как именно надо уменьшать тайминги? TRfc, Tfaw, Trc они под что-то подвязаны, должны быть четные/нечетные?

и в мыслях не было, смотрите мой конфиг. У Prof так вообще 21. Просто оно так и есть.
1usmus пояснял за сей тайминг, операция записи более энергоемкая, чем чтения, и должна начаться раньше, чтобы хватило времени на перезарядку банка. Его увеличение как раз дает нужный зазор.
Но дело тут не в нечетности. С более высоким tRC я гонял 16-19-17-17. Райзен не очень любит нечетный CL, но и он может работать на последних агесах.

Снижение RAS за счет увеличения RC плохая идея.

конечно, друг под друга. Несколькими постами выше мегаподробная инструкция на калькулятор. Если хотите снизить ниже калькулятора, на нескольких последних страницах вообще-то только это и обсуждали. Хотите поуменьшать от балды - ну удачи.

Добавлено спустя 6 минут 7 секунд:

за счет того же - нормальная. потому что _вся_ формула выглядела как 16-19(tRCDRD)-17(tRCDWR)-17(tRP)-36-64(tRC), против 16-18-18-18-36-64.
Чтобы сделать tRC 64->56, пришлось всю формулу менять.

anta777
Во-первых АМД не считает RC первичным таймингом, а контроллер памяти с давних времен позволяет системе работать стабильно если установлен tRAS 34 а tRC 35, к примеру. Я уже тестировал и об этом писал, но сложно вспомнить какой из трех тем искать в поисковике.

А эта утилитка прямо в винде тайминги подменяет?Не знаешь для асуса подойдет или может знаешь для асуса такую,а то дергать в биос муторно.

Сегодня комп опять не стартанул, просто ЧЭ и даже ресета не было (до старта виндов дело не дошло), пришлось обесточивать его полностью чтобы завести, на матери была ошибка 63, что означает этот POST код?

не суть важно, у вас колдбут, который вы пробиваете перетренировкой.

Dark_Cloud
так а что виной я не пойму, проц или память?

Диагностировать память поможет Testmem 5 - линк под катом в шапке топика. Начните с неё.

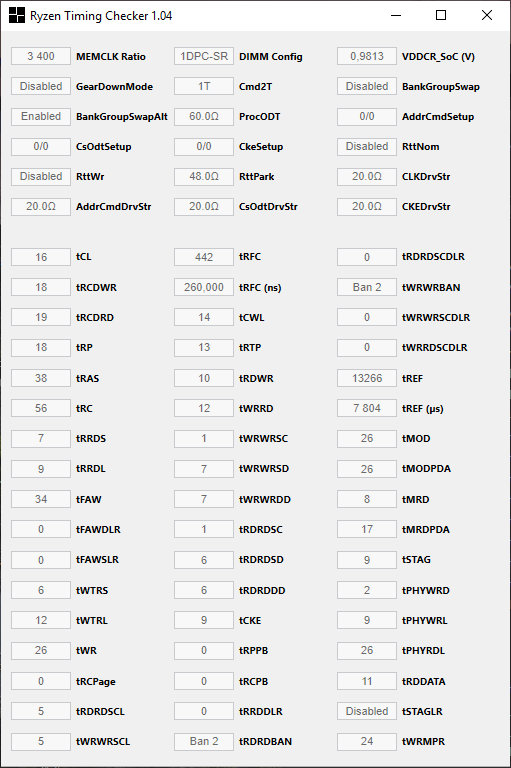

Fitzfive4 я уже выкладывал скрин тут, проходит 30 минут нормально.
