В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).

Реклама

Партнер
  Flopsiq

Member
Статус: Не в сети
Регистрация: 16.02.2014
Цитата:
Так на авто какой реально множитель под нагрузкой? МОжет ваша мать ставит множитель в районе 15, получается штатная частота и он отлично работает :)

#77

_________________
l501c679,msi z170a gaming m3, corsair 16Gb (2x8Gb) PC4-19200 2400MHz , gtx palit 1070, thermaltake 730W, zalman cnps9500

  Федор2016

Member
Статус: Не в сети
Регистрация: 25.07.2016
Фото: 7
Flopsiq
Ну вот и видно,что множка 18 всего лишь.
Хотя лучше скрин из hwmonitor.
  Flopsiq

Member
Статус: Не в сети
Регистрация: 16.02.2014

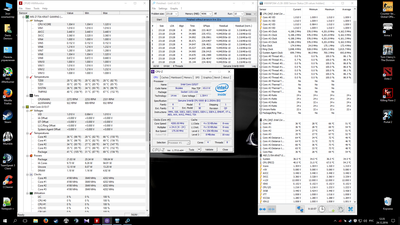

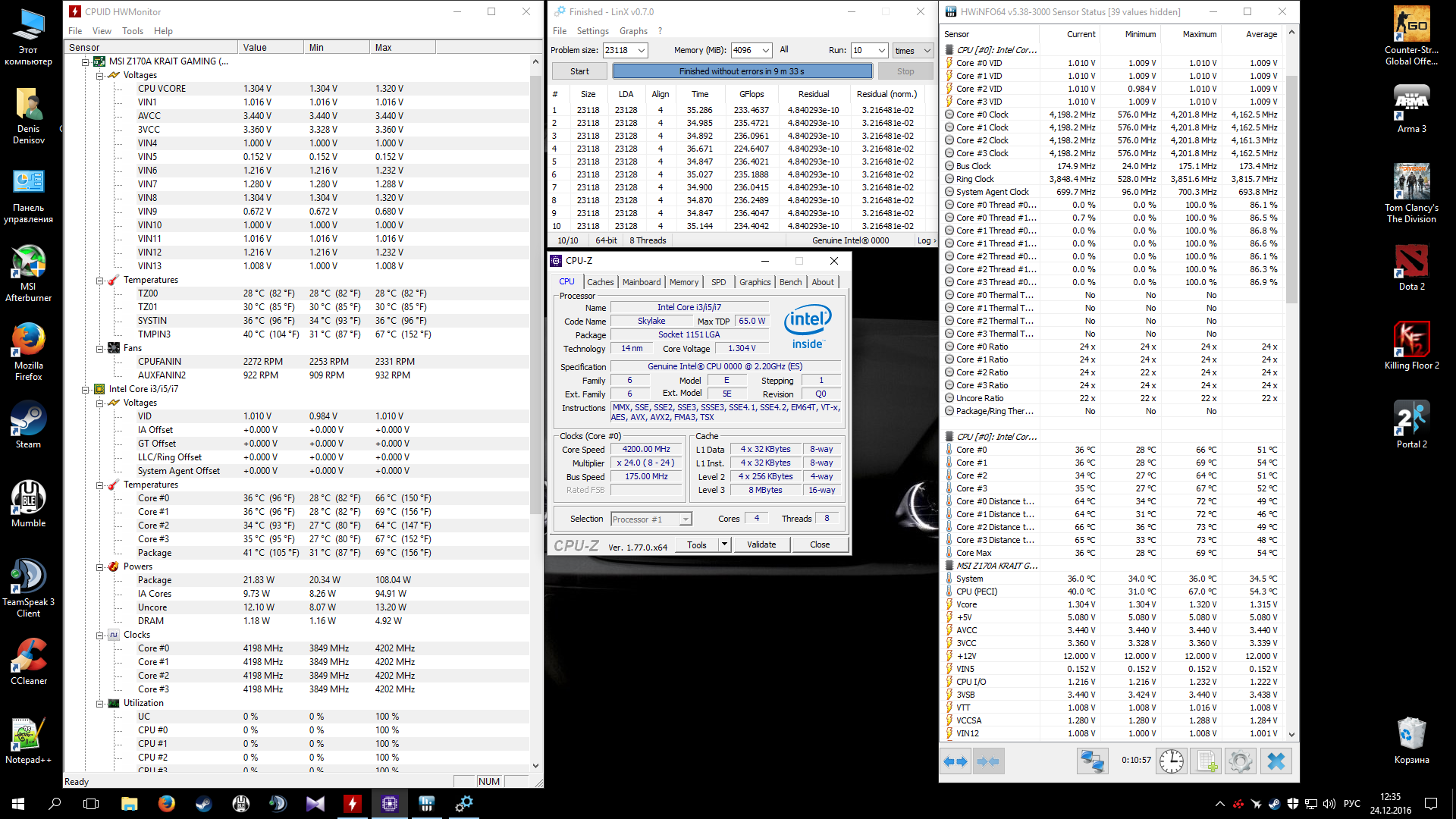

Скрин сделал после линкса. Вот во время линкса. Кстати линкс 0.6.5 без ошибок проходит, а линк 0.7.0 с ошибкой.
#77

_________________
l501c679,msi z170a gaming m3, corsair 16Gb (2x8Gb) PC4-19200 2400MHz , gtx palit 1070, thermaltake 730W, zalman cnps9500

  Drugok001(new)

Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
Заметил одну закономерность на новой мамке ASUS Z170A. Если в Advanced->CPU изменить параметр Boot performance mode с Max Performance на Auto или лучше None-Max Performance, то мамка перестаёт менять настройки памяти на более агрессивные и система загружается всегда стабильно. Заметил чисто случайно, когда абсолютно надёжные настройки вдруг стали неработоспособны. На прошлых мамках оставлял эту опцию в Auto и там таких финтов не наблюдалось.
Получается, что память сама по себе не виновата, это мамка её загоняет в экстрим второстепенные тайминги при загрузке. Достаточно отключить эту опцию, и комп загружается стабильно.
-
Если вместо быстрых модулей 4+4+4+4 Гб установить один медленный 16 Гб и 3 быстрых по четыре со схемой 16+4+4+4 Гб, то память начинает работать сразу в трёх режимах рандомно во всех тестах. Может включиться двухканалка, одноканалка или смешанный режим.
Причём, если задействовать более 16 гигов сразу, то включается либо смешанный, либо одноканалка.
Если принимает участие меньше 16 гигов, то в 50% случаев включается двухканалка, которая даёт 20-40Гф в LinX, 8 баллов в Синебенче, 0.2 фпс в х265 бенче и 3 сек в Corona. В смешанном режиме производительность находится примерно между одноканалом и двухканалом.
-
Пришёл L442 :-)

_________________
Смерть искренности в упрёке.

Последний раз редактировалось Drugok001(new) 24.12.2016 0:29, всего редактировалось 1 раз.

  MakaRenkO

Member
Статус: Не в сети
Регистрация: 06.12.2016
Фото: 11
Drugok001(new) У вас же была вроде Asus Z170 Pro ? Эсли не затруднит поделитесь впечатлениями об этих мамках .Так как стою перед выбором той или этой матери , цена вопроса в 15 долларов и не знаю стоит ли переплачивать за про.
P.S. Экстремальный разгон не планируется примерно 3.6-3.9

_________________
3800X/C6H/G.Skill TridentZ-3866@3733 4x8/Fractal Design Celsius S36/MSI GTX1070 Gaming X/Fractal Design Ion+ 760p

  Drugok001(new)

Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
MakaRenkO, да последней была Asus Z170 Pro. На ней тестил с быстрыми Корсарами 2800МГц 4+4+4+4 Гб под напругой 1.354v (реальная на памяти чуть выше). Супер стабильная, система на ней гораздо быстрее, чем на Z170M-E D3, разгон ДДР-4 был гораздо проще. Покорились частоты DDR-4 3000-3200 МГц, но из-за повышенных таймингов прирост минимален, а кое-где производительность ниже, чем на 2400 МГц.
Проц взял сходу 4200 МГц и был стабилен при 4175 МГц, LinX с большой задачей запускал на 4130 МГц с пониженным напряжением до 1.376v (под нагрузкой 1.36v).
Впечатления, как будто попал в рай. Весь разгон занял 30 минут + долгие стресс-тесты.
-
Предварительно протестил память под выбранной напругой на разных частотах и таймингах, чтобы знать на что она способна - это устранило фактор её влияния на стабильность. Частота проца составляла 3600 МГц. Хотя, на частотах проца выше 4 ГГц тайминги всё равно приходится повышать на 1.
Если после снижения напруги, система переставала грузиться или ошибалась в LinX, то я точно знал, что в этом виноват проц и нужно снизить его частоту. Если же подбирать настройки памяти прямо во время разгона проца, то получается слишком много переменных и непонятно у кого предел, что очень сильно замедляет нахождение стабильных частот процессора.
-
ASUS Z170A тестировал в другом режиме. Ради эксперимента была найдена 16 Гиговая плашка DDR-4 2133 МГц и добавлена к проверенным Корсарам DDR-4 2800 МГц по схеме 16+4+4+4 Гб. К тому же была снижена напруга на память с 1.354v (почти 1.36v) до 1.344v, что в совокупности сказалось на снижении максимальной частоты памяти до 3000 МГц + основные тайминги на всех частотах пришлось повысить на 2. Всё это немного снизило результаты, особенно в одноканальном режиме, но проц повторил свои достижения мамки Z170-pro.
-
Чтобы уместить свою PCI звуковушку, установил видеокарту во второй PCI-e 16x и система запустилась без вопросов )) Из-за огромного переделанного из Паруса С1 кулера, занимающего с двумя вентиляторами 4 слота, перекрывались почти все разъёмы под видюхой. Все тесты были пройдены на втором слоте )) В Биосе для этого ничего настраивать не пришлось.
-
Там ещё и Биосы различались. На Pro был 1802 (или 04) х64, а на Z170A - двухтысячный. На разгон это не повлияло - скорее всего они идентичны. Отличие кроется в слотах, разъёмах и качестве встроенного звука.

_________________
Смерть искренности в упрёке.

Последний раз редактировалось Drugok001(new) 24.12.2016 1:47, всего редактировалось 3 раз(а).

  MakaRenkO

Member
Статус: Не в сети
Регистрация: 06.12.2016
Фото: 11
Drugok001(new) Спасибо за исчерпывающий ответ , как говорится зачем платить больше)

_________________
3800X/C6H/G.Skill TridentZ-3866@3733 4x8/Fractal Design Celsius S36/MSI GTX1070 Gaming X/Fractal Design Ion+ 760p

  artemla

Junior
Статус: Не в сети
Регистрация: 02.10.2016
Drugok001(new) писал(а):
установил видеокарту во второй PCI-e 16x

второй только х8, там физически половины контактов нет

_________________
L501C332

  Drugok001(new)

Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
MakaRenkO, да, если дополнительный PCI-e x1 и более качественный звук не нужны, то можно сэкономить, приобретя Z170A. В Мегабите отхватил за 9200 руб. + доставка 135 руб.
Если же отдельной годной PCI звуковухи нет, то предпочтительней Z170-Pro. Но у неё и цена гораздо выше. По разгону инженерника протестированные мамки оказались идентичны. Обе отлично работают с памятью и держат стабильные напряжения.
-
artemla, благодарю за инфу. Значит придётся искать видюху (GTX 1070-1080), которая впишется в 2-2.5 слота. А пока отремонтированной 550Ti хватит и восьми линий.
-
peton, 245 Гф! 4300 МГц под 1.312v - вот это сила! Даже серийники охают в сторонке ))). Супер овер!
D1ssection писал(а):
Температурные датчики отвалились, я же правильно понимаю что могу примерную температуру понимать по CPUTIN?
Если так то за прогонку cinebencha его прогрело до 92 градусов. Это же я так думаю слишком?
Память работает на частоте - 2000 МГц (CPU-Z уполовинивает). 92 градуса в Синебенче под 1.3v - это слишком много. LinX греет на 20-25 градусов сильнее. Либо показания CPUTIN не подходят для определения проца, либо придётся снижать напругу из-за слабого кулера. Для 3300 МГц она избыточна, скорее всего хватит 1.168 v или ниже. 3600 МГц обычно берёт до 1.2v, два последних L501с537 взяли её на 1.152-1.168v. С таким кулером можно ориентироваться в пределах - 3600-3700 МГц (уровень i7 6700).
Flopsiq писал(а):
Давно не менял систему, и забыл, нужно ли будет винду переустанавливать ?
Пробовал запустить Виндовс от Ивика i5 3470. После удаления всех устройств с вопросительным знаком из Диспетчера устройств и установки драйверов с диска, всё работает отлично. Просто взял тот SSD и вставил в ASUS Z170-A с инженерником на борту. Пол дня всё гладко - куча прог работает без глюков. Единственное - до установки драйверов работали только два USB 2.0 и флешку с дровами вставить было некуда. LAN не работал. Без Инета и USB )) DVD диск выручил. Так что переустанавливать Виндовс желательно, но не всегда обязательно.

_________________
Смерть искренности в упрёке.

Последний раз редактировалось Drugok001(new) 24.12.2016 3:22, всего редактировалось 5 раз(а).

  Федор2016

Member
Статус: Не в сети
Регистрация: 25.07.2016
Фото: 7
Flopsiq писал(а):
Скрин сделал после линкса. Вот во время линкса. Кстати линкс 0.6.5 без ошибок проходит, а линк 0.7.0 с ошибкой.
#77

Ну значит 0.7.0 глючный как и 0.6.9. У меня на 0.6.9 тоже ошибку выдавал после 4минут, и у нектороых тоже,даже на серийных процах. Если проходит 0.6.5, то нормально,ну можно подольше подержать. Ну и прайм еще.
  Mellow

Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
Федор2016 писал(а):
Ну значит 0.7.0 глючный как и 0.6.9.

Ни там ни там у меня на серийнике нет никаких ошибок. В 0.6.9 не было и на инженернике. Не надо все сваливать на глюки Линкса. Лично я их вообще никогда не встречал. Все линксы нормально проходил, и если не проходил, то проблема была в корявом разгоне.
0.6.5 самый слабый линкс.

_________________
Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/

  peton

Member
Статус: Не в сети
Регистрация: 01.11.2016
Drugok001(new) писал(а):
peton, 245 Гф! 4300 МГц под 1.312v - вот это сила!

Это все благодаря вашей помощи и инструкции в шапке. Разгоном я занимаюсь впервые и на вряд ли что-то хорошее получил бы самостоятельно. Ну и экземплярчик неплохой ко мне попал.
Но стоит учитывать важный момент: напряжение 1.312 В я ставил при LLC=6, а под нагрузкой это примерно равносильно 1.344 В при LLC=5.

_________________
i7 6400t QHQG @4308 1.345V

  Незваный Гость

Member
Статус: Не в сети
Регистрация: 19.03.2004
Откуда: Томск
Фото: 1
peton если не затруднит, выложи фото настроек из биоса. мать такая же, жду проц
  Artunkin

Member
Статус: Не в сети
Регистрация: 29.09.2013
Откуда: Петрозаводск
Незваный Гость Там все просто
У меня даже профиль биоса остался, могу скинуть

_________________
i5 12400, galax 3070, 32gb

  peton

Member
Статус: Не в сети
Регистрация: 01.11.2016

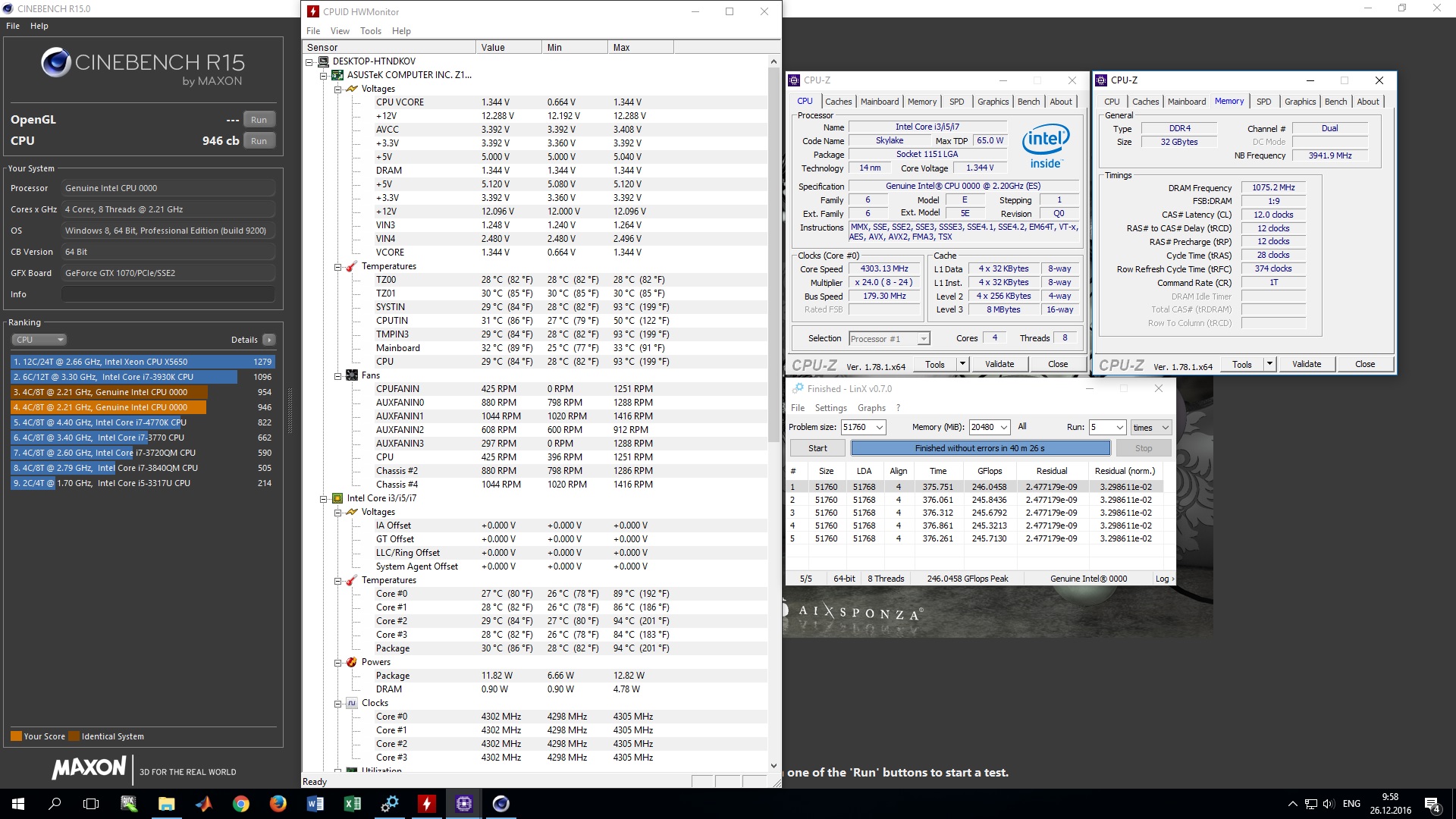

Настройки BIOS на материнской плате ASUS Z170-A: 179.25*24=4302 MHz, напряжение в биос 1.345 v (в реальности 1.344 v в простое и 1.328 v под нагрузкой); память 2151 MHz, 12-12-28-1, 1.3464 v.

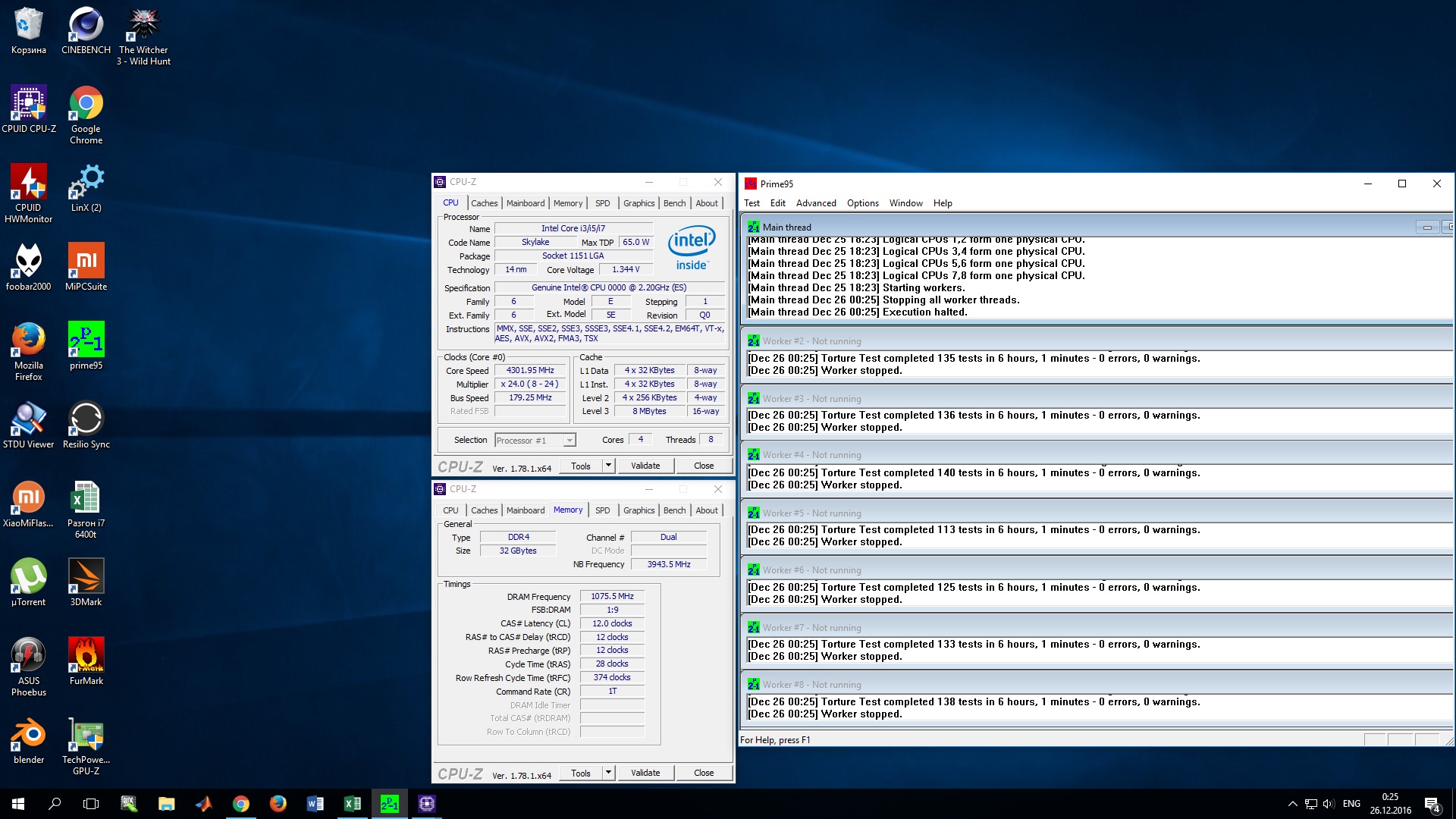

Стабильность была проверена в течение 40 минут в LinX 0.7.0 и 6 часов в Prime95 28.7.
Вложение:
4302+2151.jpg [ 563.27 КБ | Просмотров: 1288 ]
Вложение:
4302+2151 (stability).jpg
4302+2151 (stability).jpg [ 484.73 КБ | Просмотров: 1288 ]

_________________
i7 6400t QHQG @4308 1.345V

Последний раз редактировалось peton 26.12.2016 10:49, всего редактировалось 2 раз(а).

  Artunkin

Member
Статус: Не в сети
Регистрация: 29.09.2013
Откуда: Петрозаводск
peton Тоже память выше не стартует?

_________________
i5 12400, galax 3070, 32gb

  peton

Member
Статус: Не в сети
Регистрация: 01.11.2016
Artunkin, да. Частоту памяти удается поднять только при снижении частоты процессора до 3800-3900 МГц. Можно настроить профиль с частотами 3800 по процу и 2800 по памяти, но производительность будет заметно ниже.

_________________
i7 6400t QHQG @4308 1.345V

  PERsec

Junior
Статус: Не в сети
Регистрация: 14.05.2016
Откуда: Москва

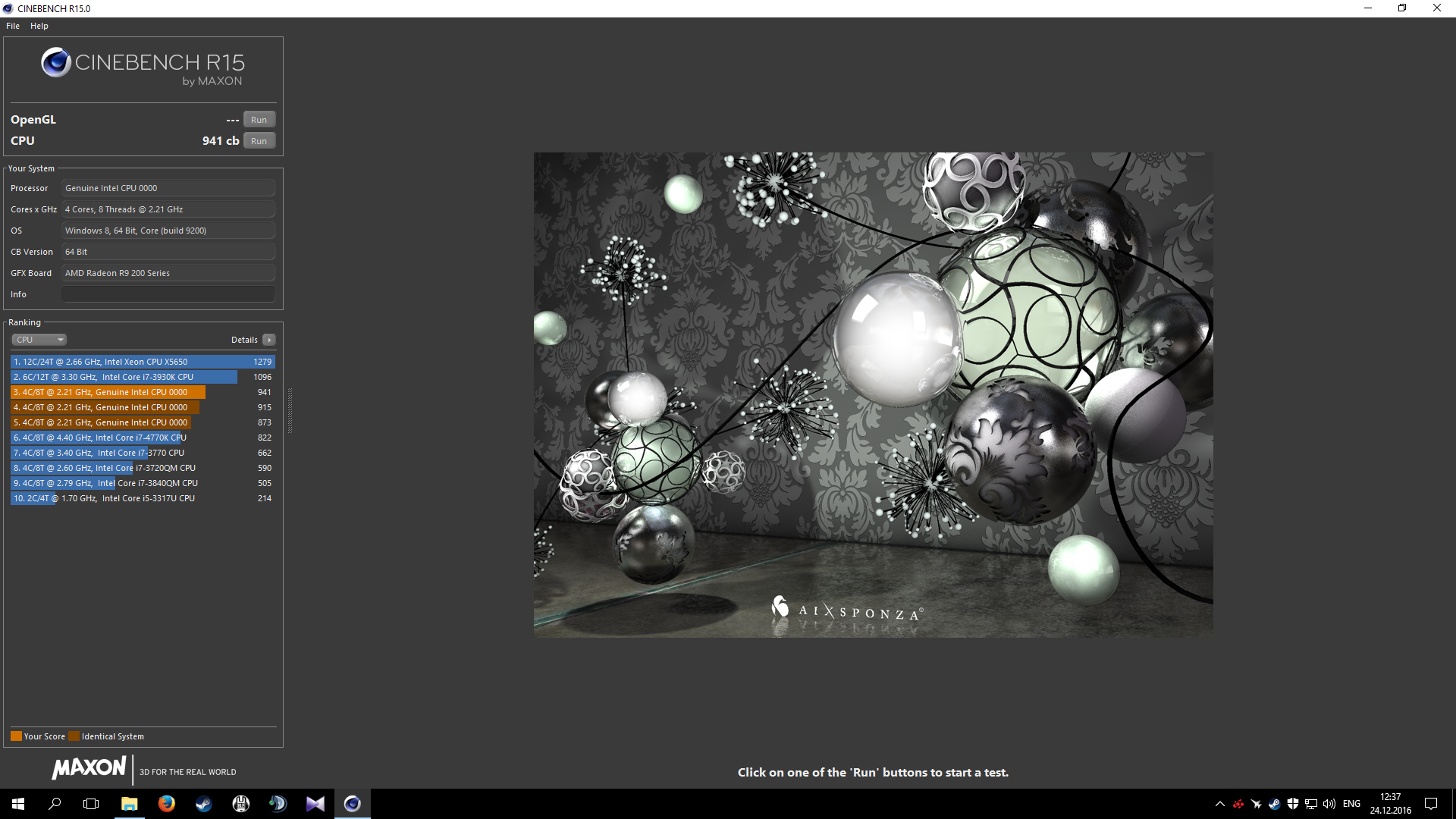

Нашел стабильность на 4200MHz. В биосе напряжение 1.300, по факту 1.304-1.320. Память 2800 с напряжением 1.35 и таймингами 16-17-17-36.
Результаты
Вложение:
6400t4200_1-3.png [ 328.4 КБ | Просмотров: 1516 ]
Вложение:
6400t4200cinebench1-3.png [ 1.19 МБ | Просмотров: 1516 ]


  Artunkin

Member
Статус: Не в сети
Регистрация: 29.09.2013
Откуда: Петрозаводск
peton У меня удавалось запускать при определенной шине, потому что когда делаешь выше, память в режиме auto занижается. Удалось запустить память на 2560, только в режиме auto, почему то при выборе из списка 2516 не запускалось)Фиг знает почему))

Добавлено спустя 4 минуты 4 секунды:
Немного оффтопа
Какая вероятность, что планка живая, не запускается ни на одном компе ( пробовал на двух ), вторая из комплекта работает, часто ее перевтыкал, даже не знаю, что с не произошло. Может ластиком почистить?

_________________
i5 12400, galax 3070, 32gb

  sanchellio

Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18

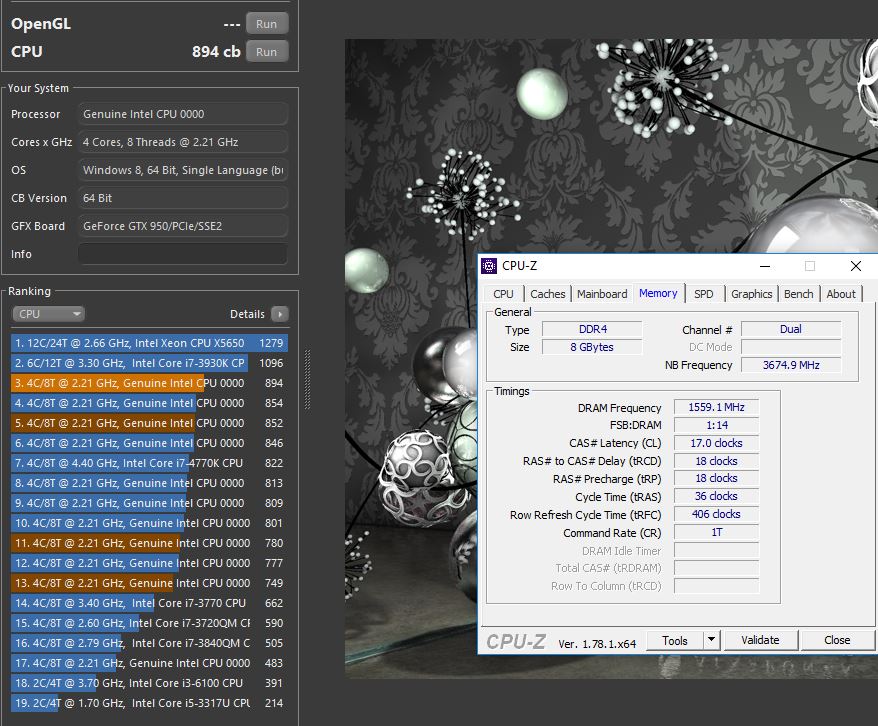

удалось запустить память на 3100, хотя думал что мой кингстон на это не способен. удивлен. пойду попробую тайминги еще по ниже сделать)

Добавлено спустя 2 минуты 38 секунд:
---
из наблюдений частота кеша не падает ниже частоты проца. если стоит в биосе стоит функция сброса частот.
сейчас отключил спидстеп. множка падает только на 2 пункта.(за счёт турбобуста) так же на 2 множка падает и кеш, хотя множитель стоит в районе 8-24

Добавлено спустя 1 минуту 24 секунды:
все еще никак не преодолён психологический барьер в 900 очей в сиебенче(


Вложения:
76786.JPG [ 141.09 КБ | Просмотров: 1505 ]
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16604 • Страница 326 из 831 • <  1 ... 323  324  325  326  327  328  329 ... 831  >
-

Список форумов » Тематические форумы » Процессоры

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: chnn, Gorod, IGORyOK, Kreogen и гости: 34

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
