Есть где распиновка сокета 1150, в таком виде:
http://images.people.overclockers.ru/209645.png
Ну или как-то по другому?
Погнута и сломана куча ножек(штук пять), знакомый экспериментировал на z87 ...

Тоже помял пару ножек на сокете 1150, вроде бы более менее исправил, комп запускается, но проблемы с дискретной видео картой, все время валится дравер. На встроенке норм.
Нашел распиновку http://www.intel.com/content/dam/www/pu ... asheet.pdf
Теперь не могу найти описание этих signal name, в частности PEG_TXP7. Где можно найти описание?

maco,спасибо за советы.

Сокет 1150, ножки были пережаты кулером, знакомый перестарался с силой прижатия (не думал, что такое возможно).
Часть ножек отвалилась сразу, часть при попытке выпрямить(хрупкие они конкретно).

Я так понимаю трындец материнке:

VSS AJ11
....
VSS AE8
VSS AA8
VCC M19
VCC M21
VCC K31
RSVD W8

SB_ECC_CB0 AM26

SA_WE# AU11
Write Enable Control Signal:
This signal is used with
SA_RAS# and SA_CAS# (along with SA_CS#) to define the
SDRAM Commands.
O
DDR3/DDR3L

VDDQ AJ12
Processor I/O supply voltage for DDR3


DMI_RXP0 U3
DMI_RXP[3:0] DMI Input from PCH: Direct Media Interface receive differential pair. I DMI

PEG_TXN2 D10 - PEG_TXN[15:0] PCI Express Transmit Differential Pair, O PCI Express


CATERR# M36
Catastrophic Error:
This signal indicates that the system has
experienced a catastrophic error and cannot continue to
operate. The processor will set this for non-recoverable
machine check errors or other unrecoverable internal errors.
CATERR# is used for signaling the following types of errors:
Legacy MCERRs, CATERR# is asserted for 16 BCLKs. Legacy
IERRs, CATERR# remains asserted until warm or cold reset.
O
GTL

Добавлено спустя 19 минут 19 секунд:
http://forums.kuban.ru/f1023/neobhodimo ... 20345.html
Вот тут "Точка" умудрился как-то ножку на 1155 восстановить(но не написал как ...) :

Здравствуйте.
Меня интересует ета ножка VCC M25 PWR (сокет 1155).
Подскажите пожалуйста, ето смертельно, если она сломана?

"лучше чем сам - ни кто не сделает!)))))" И не сломает.

Но дело втом, что система не стартует. Фото сломанной ножки ниже.
#77#77#77#77

Вы еще чтото заметили?
Гворите все, что думаете. Возможно есть советы по ремонту. Спасибо.

Приветствую! Есть процессор AMD Phenom II X4 965 Black Edition, SocketAM3 с отломанной ножкой, как я понимаю - это "Н2", всё аналогично, как на этом фото из ранее заданного вопроса но для SocketAM2 #77. Насколько критична потеря этой ножки, или стоит паять/замыкать?

Спасибо за оперативный ответ!

есть материнка asus 1155 сокет на b75. Перестала стартовать после того как в мое отсутствие в нее пытались совать видеокарту, при выяснении причин сняли проц и погнули 2 ноги сокету. Из за гнутых ног в гарантии отказали, так и валяется. Выбросить или еще на что-нибудь сгодится?

ув. товарищ, adx_, конкретнее о характере погнутости, фото или на словах, возможно что-то и можно сделать.

8х-лупа (или аналог) плюс 2 иглы для одноразового шприца плюс прямые руки вам в помощь.
Лечится.
Нужна большая аккуратность.

Приветствую!

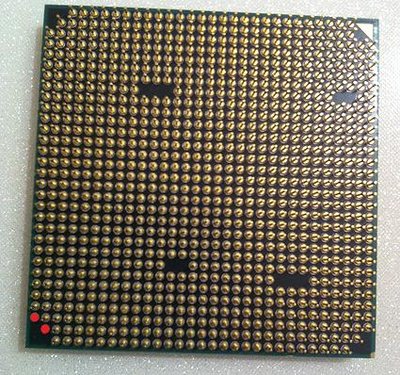

Имеется процессор AM3 AMD Phenom II X6 1035T - HDT35TWFK6DGR

Сломаны две ножки, на противоположном от ключа углу (указаны красным на картинке).
Судя по информации из даташита на сокет AM3 "40523.pdf", это ноги AK30 и AJ31.
Когда отсутствовала только AK30, процессор включался, с ним устанавливалась ОС Win7, но возникали проблемы при первой загрузке с внешним PCI-Express видеоадаптером - компьютер выдавал черный экран вместо рабочего стола и вис. Загружался лишь в Safe Mode. На встроенной видюхе загружался всегда. Это может быть списано на материнку AM2+ , куда он был установлен, точнее разобраться не успел, т.к. отвалилась вторая ножка - AJ31 и плата перестала грузиться, просто включаются вентиляторы.

Вопрос специалистам - за какие сигналы отвечают эти ножки: AK30 и AJ31 на процессоре AM3 ? Буду пытаться паять ножки с донора.

Там паять быстрее, чем искать, за что ножки отвечают. Тем более они с краю.
