В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Странно, что при отключении HT в параметрах аиды результат теста PhotoWorx улучшается, и становится равным 9885. Выходит, тест не оптимизирован на многопоточность?

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Postarc PhotoWorxx 22893 в разгоне до 3.4

sergfes Странно очень получается, мп у нас одинаковые, биос тоже, степпинг цп Q0 у обоих. И сброс делался после прошивки?


Последний раз редактировалось Ivol 04.01.2017 19:30, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Luter У инженерника так же не работали AVX, а возможно даже тормозили выполнение теста.

Добавлено спустя 2 минуты 1 секунду:
Ivol У меня материнская плата GA-Z170-D3h. Сброс с выемкой батареи не делал. Сейчас попробую, может правда в этом дело? Меня смущает то, что проц лагает только в одном этом тесте.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 25.06.2014
Ivol писал(а):
Странно очень получается, мп у нас одинаковые, биос тоже, степпинг цп Q0 у обоих. И сброс делался после прошивки?

Биос сбрасывал. Сейчас переделаю CPU PhotoWorxx на стоке. И наверно сброшу перемычку еще раз.

_________________
ASRock Z170 Pro4; I7-6400t QHQG L448 (3.6 Ггц); 2*Kingston DDR4-2666 8Gb HyperX Fury; Gigabyte GTX 1080 Xtreme Gaming Premium Pack; SSD 240gb + HDD.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Цитата:
Postarc PhotoWorxx 22893 в разгоне до 3.4

Такое разве может быть? i7-6700K c частотой 4Ггц имеет результат 20178 Mпкс/с

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Postarc писал(а):
Такое разве может быть? i7-6700K c частотой 4Ггц имеет результат 20178 Mпкс/с

Очевидно дело в разгоне озу.
23001




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Ivol Так вот в чем дело? Может быть этот тест более требователен к разгону ОЗУ, нежели процессора? А можете сообщить результаты тестов памяти: чтения/копирования/записи?

Добавлено спустя 13 минут 53 секунды:
Да, точно. Тест CPU PhotoWorxx сильно зависит от оперативной памяти. Увеличил частоту с 2133 до 2400 и результат этого теста повысился на 1000 Мпкс/с и составил 10302. Тест скорости чтения оперативной памяти составил 18583 Мб/с. Инструкции AVX тут играю не основную роль.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Postarc писал(а):
Ivol Так вот в чем дело? Может быть этот тест более требователен к разгону ОЗУ, нежели процессора? А можете сообщить результаты тестов памяти: чтения/копирования/записи?

Добавлено спустя 13 минут 53 секунды:
Да, точно. Тест CPU PhotoWorxx сильно зависит от оперативной памяти. Увеличил частоту с 2133 до 2400 и результат этого теста повысился на 1000 Мпкс/с и составил 10302. Тест скорости чтения оперативной памяти составил 18583 Мб/с. Инструкции AVX тут играю не основную роль.

Чтение 38159, запись 39781, копирование 33603, задержка 52, память в двухканале работает, фото в галерее.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Ivol Спасибо, это все объясняет. Не стоит ориентироваться на этот тест при проверке работы инструкций AVX. Более удачные варианты CPU Hash, FPU Julia, FPU Mandel. У меня одна планка памяти, отсюда такие результаты. У sergfes скорее всего тоже память работает в одноканальном режиме.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 27.07.2004
Откуда: Москва
kky писал(а):
все верно, в биосе в настройках. Drake@ поищи там где про pci x16 будет менюшка и auto смени на gen.3
Advanced->SA Config->Peg port config->PCIEX16 Link_Speed ->Gen.3

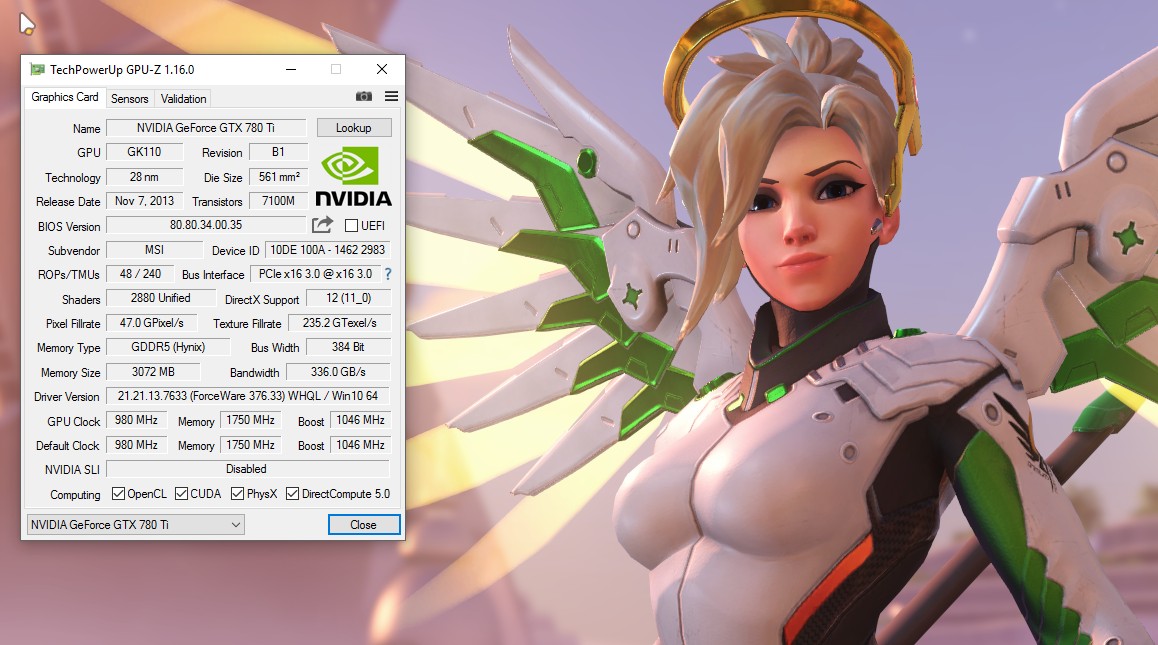

Действительно, после установки вручную GPU-Z показывает PCI-Ex 3.0. Получается, основные две претензии к Pro Gaming - отсутствие микрокодов и работа PCI-Ex только в режиме x16 2.0, теперь сняты! :ok:
Итого: AVX работают, мониторинг температур работает, pci-ex 3.0 работает, тесты AIDA64 и 3DMark проходит.
Похоже мы, владельцы Pro Gaming, должны по пиву TyPuCToZ.


Вложения:
ScreenHunter_81 Jan. 04 21.44.jpg
ScreenHunter_81 Jan. 04 21.44.jpg [ 166.45 КБ | Просмотров: 1439 ]

_________________
Иногда шаг вперёд - это результат пинка в зад...
===============================


Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
Advanced->SA Config->Peg port config->PCIEX16 Link_Speed:
При х16 1.1 GTX 1070 не хватает питания и с максимальной загрузкой начинаются просадки, лаги и вылет драйвера. В режиме х16 2.0 работает нормально.
Если кто-то прошивал Биос с микрокодами с флэшки из Биоса, как вам удалось после прошивки выйти из опции прошивальщика из папки флэшки? Если нажать Exit, то спрашивает Yes и No. Если нажать на Yes, то ничего не происходит, повторные нажатия перестают работать как с клавы, так и с мышки. Какой-то баг )) Если после перезагрузки вынуть флешку, то Биос даже не запустится. Или нужно подождать?
-
Может при встройки микрокодов накосячил, потому что делал методом тыка. В проге mmtool_v5 выбрал Load Image, там далее All Files, нажал на файл прошивки Z170M-E-D3-ASUS-1802.CAP, скаченный с сайта Асус . Затем переход во вкладку CPU Patch. Browse->выложенный файл cpu000506E0_plat22_ver00000018_date19-11-2014. "Insert a Patch Data". Внизу повились 4 строки с микрокодами с колонками. Вверху в графе Vol. No написал 05 и нажал "Insert a Patch Data". Далее написал 06 и снова нажал "Insert a Patch Data". В колонках появились микрокоды. Затем сохранил как CAP для прошивки из-под Биоса. Потому что из-под Windows 7 x64 при запуске программы Flash Programming Tool появляется выбор команды, позволяющая нажать на любые два символа, после чего она закрывается с красными буквами (закрывается мгновенно, не прочесть). Если скопировать туда строку FPTW64.exe -bios -f Z170M-E-D3-ASUS-1802A0.rom, то закрывается с красными буквами сразу. Поэтому был выбран вариант прошивки из-под Биос встроенной утилитой. Видимо либо микрокоды не подошли, либо какой-то баг.
-
Скорее всего мамка хочет прошиться обратно, поэтому не даёт выйти из меню прошивальщика.

_________________
Смерть искренности в упрёке.


Последний раз редактировалось Drugok001(new) 04.01.2017 23:52, всего редактировалось 8 раз(а).



Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37

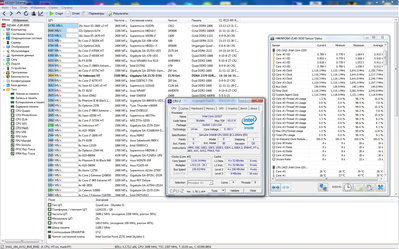

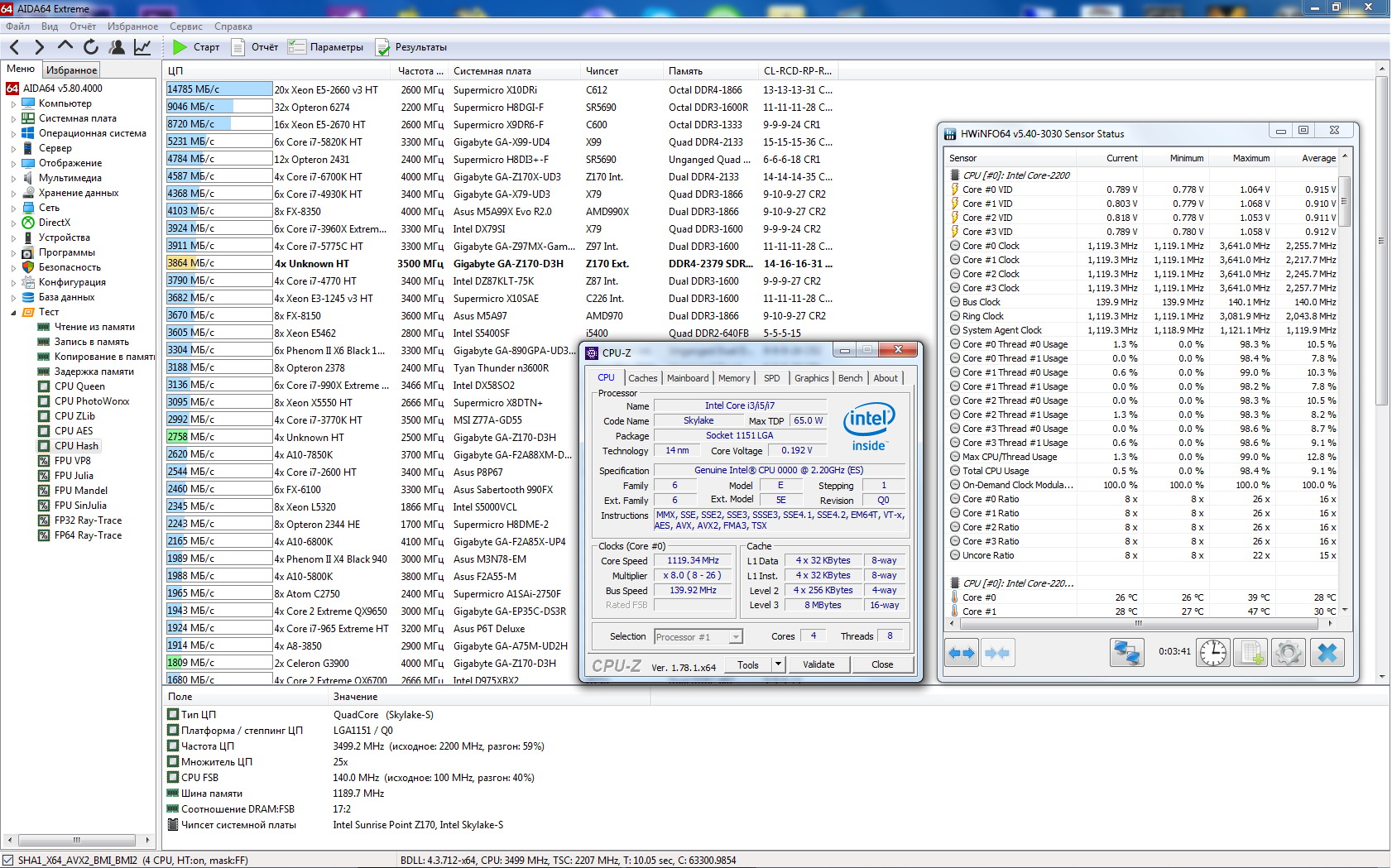

Стабильная работа инженерника на материнской плате GA-Z170-D3H на частоте 3500Мгц в Turbo Boost с сохранением всех энергосберегающих функций:
Вложение:
TurboBoost.jpg [ 684.1 КБ | Просмотров: 1351 ]

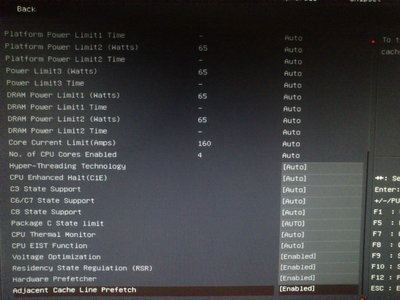

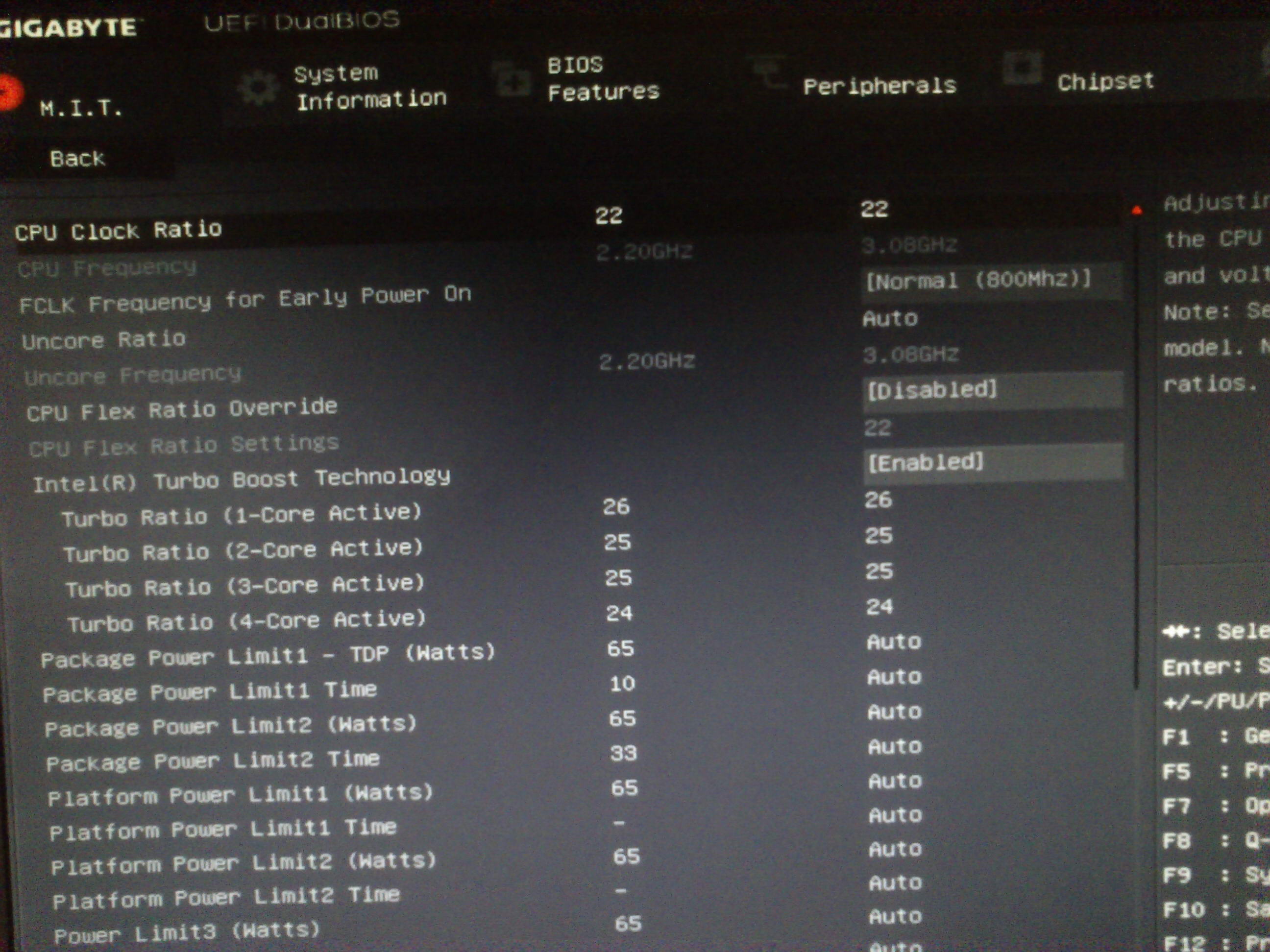

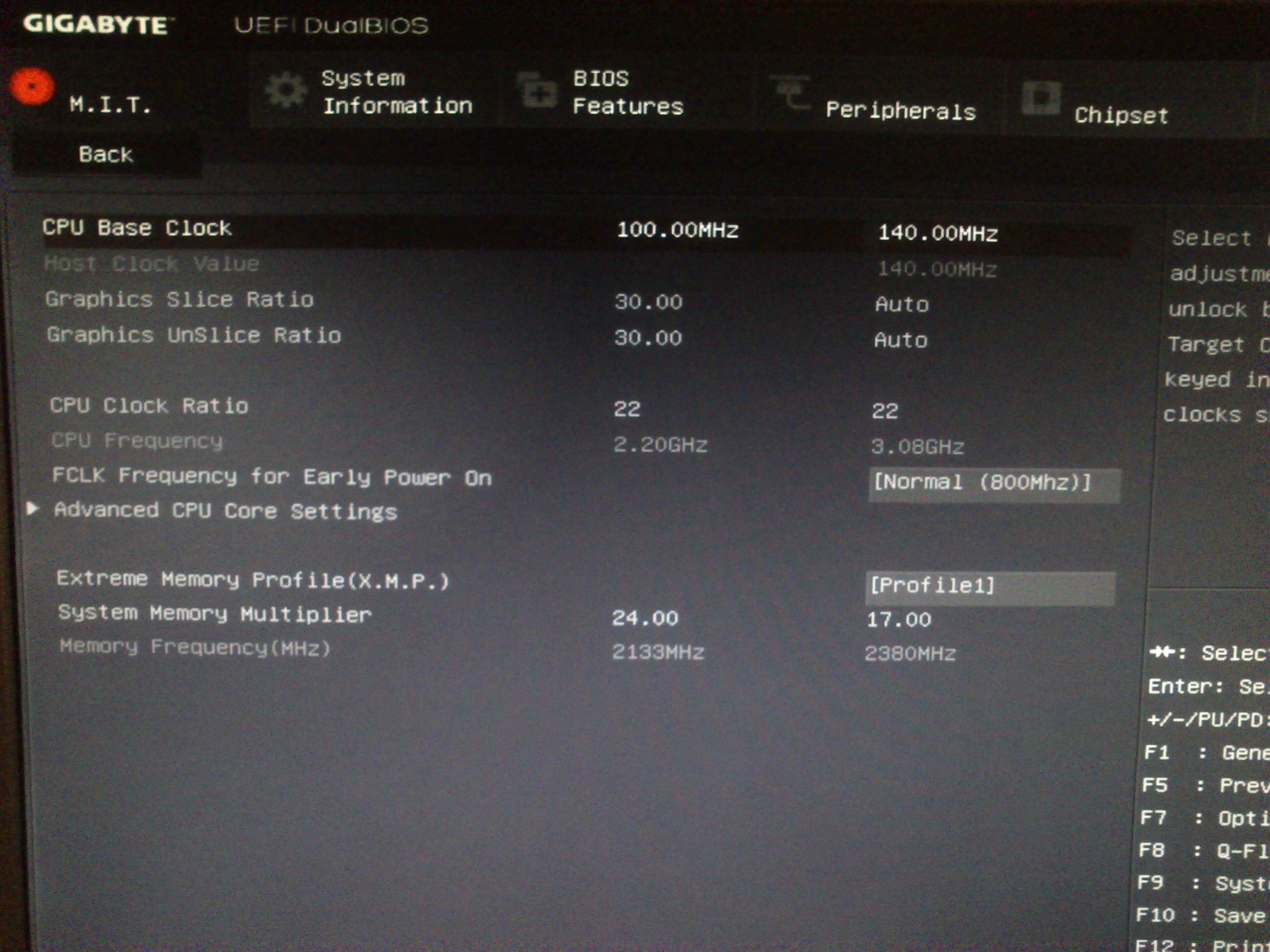

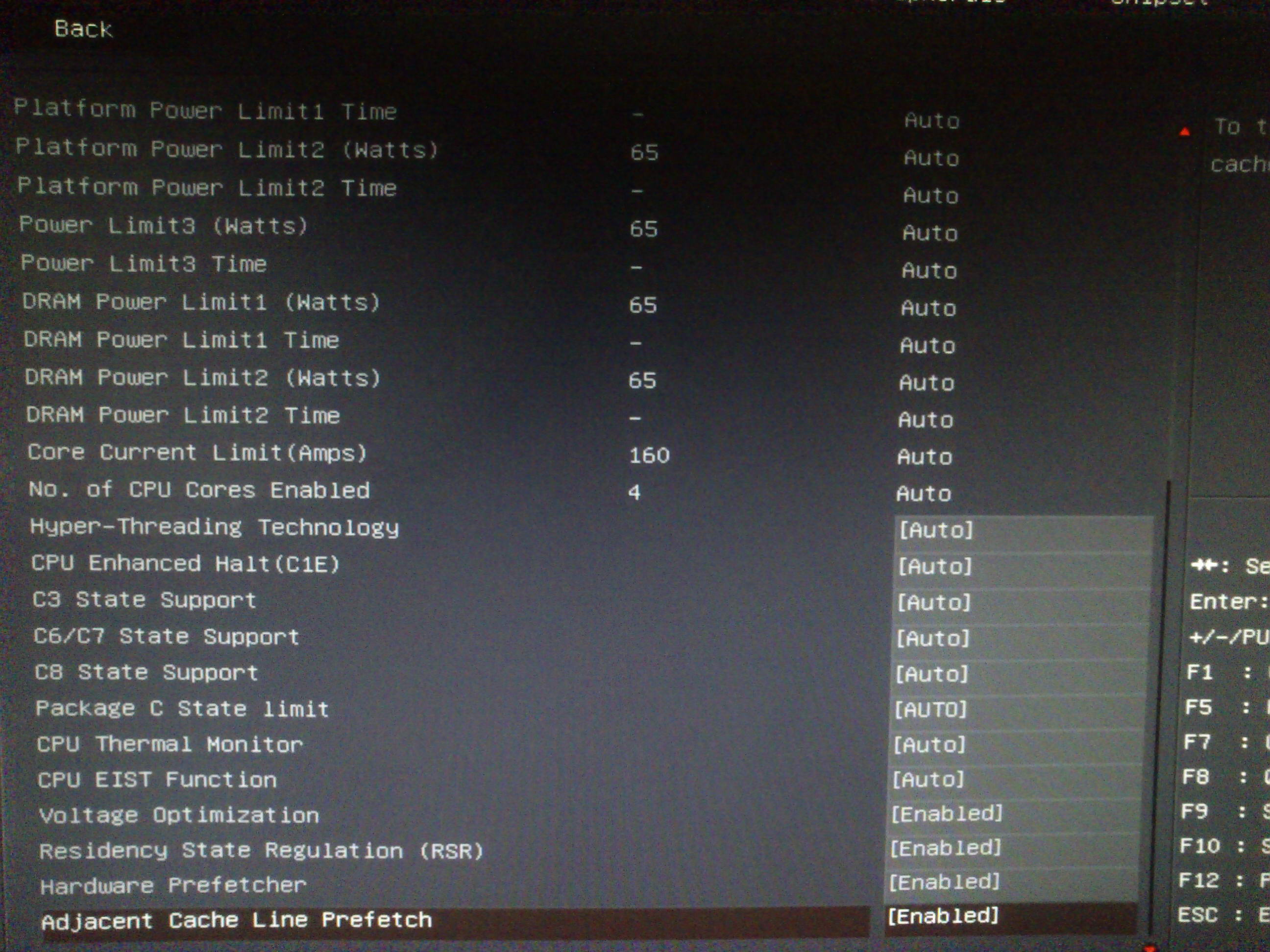

Настройки биос:
Вложение:
DSC_0162.jpg [ 390.54 КБ | Просмотров: 1351 ]
Вложение:
DSC_0163.jpg [ 412.17 КБ | Просмотров: 1351 ]
Вложение:
DSC_0164.jpg [ 496.45 КБ | Просмотров: 1351 ]

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 17.11.2016
Откуда: Россия
Фото: 0
попытался чисто из спортивного интереса прошить АСУС ПРО ГЕЙМИНГ последним биосом 3016, результат в принципе предсказуем - комп не стартует...
откатился с помощью программатора на 2003, с зашитыми микрокодами для Q0. Да по сравнению с 1904 появилась поддержка PCIE 16x, при выставлении ее в биосе в ручную.

_________________
Не гоните, да не гонимы будете.




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Vitalban писал(а):
хм. версия 2003 для Asus Z170-K - добавлены микрокоды для Q версии процессора, соответственно в 5 и 6.
прошивка без проблем и без ошибок прошла из под 8.1
после рестарта - не запуск системы, просто черный экран
батарейку на 5 минут долой и попытка восстановить биос по рук-ву Асус через флэшку - без результата

Сам делал?
Я вроде для Z170-K биосы не выкладывал...
Если сам, то без редактирования вообще проверял, запускается ли процессор на официальном 2003?
Drugok001(new) писал(а):
Поэтому был выбран вариант прошивки из-под Биос встроенной утилитой. Видимо либо микрокоды не подошли, либо какой-то баг.

Стоп.
Во-первых на Z170-A у меня на проце A0 никак не получилось запустить PCI-E 3.0, всегда работает максимум PCI-E 2.0 на всех версиях BIOS.
Во-вторых у тебя модифицированный биос прошился встроенной утилитой (EZ Flash)? Вроде он не должен прошиваться...
Postarc писал(а):
табильная работа инженерника на материнской плате GA-Z170-D3H на частоте 3500Мгц в Turbo Boost с сохранением всех энергосберегающих функций:

Спасибо, это очень ценно, значит с мат платами Gigabyte всё вполне нормально.




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
TyPuCToZ писал(а):
Во-вторых у тебя модифицированный биос встроенной утилитой (EZ Flash)? Вроде он не должен прошиваться...

Да. Прошивка производилась стандартной утилитой EZ Flash с флэшки. Дошла до конца, затем перезагрузка после двух старт-стопов. Затем комп вошёл в Биос обратно в меню EZ Flash. Пробовал держать отвёртку для сброса Биоса 5 минут, но эта функция у неё нерабочая. Единственный вариант - вынуть батарейку минут на 40. Поэтому перед прошивкой сбросил настройки в дефолт из Биоса. А почему не должен прошиваться из Биоса? EZ Flash на этой мамке нерабочий? Попробую перепрошиться на стандартную, раз уж мамка просит )).
-
Вставил флешку, тут же произошёл вход в Биос, появилось сообщение "Update BIOS: To finish update, you have to select the same BIOS file (.cap file) again to continue updating the BIOS. Please DO NOT shut down or restart the computer during BIOS updating". Попробовал повторить - примерно на 20% появилось сообщение об успешной прошивке и выбор ОК. Затем БИОС включился. Ура!

_________________
Смерть искренности в упрёке.


Последний раз редактировалось Drugok001(new) 05.01.2017 0:12, всего редактировалось 3 раз(а).



Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Опытным путем было установлено, что максимально возможная в данном режиме частота BCLK для моей материнской платы равна 140. При установке частоты BCLK 141, процессор сбрасывает частоту буста до 3380. Однако при 140 частота буста равна 3500 Мгц. Установка BCLK 142 и выше приводит к не загружаемой ОС, а далее к не стартующему компу. Еще одна хорошая фишка Gigabyte - нет необходимости сбрасывать джампер/вынимать батарею. После нескольких неудачных попыток загрузки биос, он загружается в стоке, сохраняя предыдущие настройки.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Drugok001(new),
а ты точно прошил тот биос, что отредактировал?
Вроде он не шьется, у меня EZ Flash точно ругался.




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
TyPuCToZ, у меня не ругался, но забаговал. Перепрошивка того же самого файла дала результат ))) Он что-то переписал и на 20% (примерно) выдал сообщение, что всё ОК. Теперь работает )) Видимо какой-то косяк исправился. Из плюсов - PCI-E x16 работает теперь в 2.0 на автомате постоянно и пропал свист системы питания видеокарты. Раньше прыгало между 1.1 и 2.0 (проверить можно, запустив игру с выводом GPU-Z на втором мониторе). Видимо на 1.1 не хватало питания через слот. Совсем бесшумной стала. Круто. ASUS Z170-A тогда тоже прошью )) Благодарю за инструкцию и микрокоды :-)
-
Итог: вшивать микрокоды в БИОС для QH8G (ревизия A0) обязательно. Иначе будут проблемы с мощными видеокартами (свист системы питания). Возможно по этой же причине были глюки у оверов из нашей ветки в простых играх, где фпс поднимался очень высоко. Значит и для QHQG микрокоды также желательны. Проверю это на ASUS Z170-A с новой видюхой Palit GTX 1070. Если с ней также засвистит, значит микрокоды обязательны.
-
Теперь понятно откуда столько отзывов о сбоях с видеокартами на ревизии А0 на Али. Они не знали про микрокоды. Мы открыли ларчик.

_________________
Смерть искренности в упрёке.


Последний раз редактировалось Drugok001(new) 05.01.2017 0:56, всего редактировалось 20 раз(а).



Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
lionnnqx Взять родной биос, только не последний, а предпоследний или более ранний. Пройти по ссылке в шапке: Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504 и вставить с помощью программы, находящейся там же, микрокоды, которые тоже находятся там же. Все по ссылке в шапке.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
lionnnqx Я твои сообщения буду удалять. Все.

_________________
Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16604 • Страница 356 из 831<  1 ... 353  354  355  356  357  358  359 ... 831  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: solbadguy93 и гости: 25


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
