В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Junior
Статус: Не в сети
Регистрация: 12.12.2016
Luter писал(а):
А как узнать версию биос если материнка не стартует?

попробовать вставить стоковый проц, и посмотреть может старт даст. Ну и наверно только железным методом.

Не не стартует падла такая. И теперь я знаю почему.

Более того, прошивка немодифицированного файла BIOS'а с расширением .cap (платы на чипсетах 7 серии) обязательно приведет к невозможности запуска, т.к. в начале файла присутствует двухкилобайтный заголовок UBF, который необходимо удалить перед прошивкой.
Короче говоря, файлы нужно модифицировать перед прошивкой. Для этого мной была написана утилита FD44Copier, входящая в состав FTK, которая копирует из РК все необходимые данные в файл BIOS'а, и обрезает его, если это необходимо. В этом процессе могут быть ошибки, особенно при выходе новых версий BIOS'а с крупными изменениями, поэтому обновлять версию BIOS'а через FTK хоть и можно, но небезопасно. Используйте на свой страх и риск, я опишу оба метода обновления.

_________________
I7-6400t QHQG L501C679, 2x8GB CORSAIR Vengeance LPX 3200, Asus Z170i Pro Gaming, Intel HD 530, Thermaltake Slim X3, БП Z2-ATX-160W + 12в 4А




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Luter писал(а):
А как узнать версию биос если материнка не стартует?

Если мп с магазина и ранее не прошивалась, можно ориентироваться по наклейке на чипе биос.




Junior
Статус: Не в сети
Регистрация: 23.12.2011
Может ли версия intel management engine firmware влиять на работу датчиков и avx инструкций? Заметил, что в новых биосах, в которых avx не работают, помимо микрокодов обновляют версию ME. Сам имею плату asrock h170pro4/hyper, проц еще в пути. Самый первый биос на нее имеет ME версии 11.0.0.1191, судя по отзывам на форуме с корейскими биосами, avx и датчики не работают. Существует плата b150k4/hyper, имеющая такой же дизайн и биос с ME версии 11.0.0.1168, на ней AVX и датчики работают...Просьба, у кого есть возможность, (и программатор), обновите версию ME и проверьте AVX.




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Luter писал(а):
А как узнать версию биос если материнка не стартует?

BannedMi писал(а):
Нашел отличия. ммм. Твой в формате РОМ, мой в САP. И твой на 2кб меньше.

CAP - это Capsule, там внутри тот же ROM.
MMTool умеет сохранять в обоих форматах, я вроде и CAP тоже сохранял и шил, всё работало.
Может ты питание рубанул в процессе обновления?
Вроде на этой плате есть USB Bios Flashback, восстанавливай биос через него.
Или нет на ней USB Bios Flashback... Если нет, то пора искать программатор...
Luter писал(а):
А как узнать версию биос если материнка не стартует?

Мать то какая? Asrock прямо на микросхемку биоса клеит наклейку, на которой указана версия.




Junior
Статус: Не в сети
Регистрация: 12.12.2016
TyPuCToZ писал(а):
Может ты питание рубанул в процессе обновления?

через FPT дождался завершения. и перезагрузил комп. SPI Flash нужен?

Сейчас пытаю ASUS CrashFree BIOS может включится.

_________________
I7-6400t QHQG L501C679, 2x8GB CORSAIR Vengeance LPX 3200, Asus Z170i Pro Gaming, Intel HD 530, Thermaltake Slim X3, БП Z2-ATX-160W + 12в 4А




Member
Статус: Не в сети
Регистрация: 30.11.2016
Откуда: Украина
Фото: 29
Postarc писал(а):
Процессор в бытовом компьютере 70% времени находится в состоянии покоя

Ну вот именно, что под нагрузкой сберегайки ничего не смогут сэкономить, а в простое разница пусть даже в 10Вт... максимум и того умножаем на 10 часов в день, и на 30 дней в месяц = около 3КВт/ч, не думаю, что такая экономия существенно сэкономит бабла, а вот с возможными глюками жить ради этих 3КВт/ч я бы не стал.
Ясно, что амд прожёрливей и здесь переход на интел больше сэкономит, но и за интел тоже ведь бабла пришлось отстегнуть ))
Так что электроэнергию экономим, но лишние деньги тратим на железо
:?:

_________________
I7-6400t QHQG L452C493, 2x4GB DDR4, ASRock Extreme4, Gigabyte GTX 1050, SeaSonic X-460 Fanless, SSD 128GB
3,6GHz (150x24), bios 1.80 (корейский)




Junior
Статус: Не в сети
Регистрация: 12.12.2016
Так. План Б! Предыстория: залил мод биос, получил не старт системы. Искать программатор SPI влом, и долго.
#77

А если хотсвапом залить оригинал биоса? Или даже сразу мод? через FPT.

План таков. Покупаю асус z170 или можно h110? с аналогичным SPI, гружусь в вин, запускаю FPT, вынимаю родную SPI, вставляю мёртвую, зашиваю родную, либо мод. Сдаю в магазин по манибэку. profit?

#77

_________________
I7-6400t QHQG L501C679, 2x8GB CORSAIR Vengeance LPX 3200, Asus Z170i Pro Gaming, Intel HD 530, Thermaltake Slim X3, БП Z2-ATX-160W + 12в 4А




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37

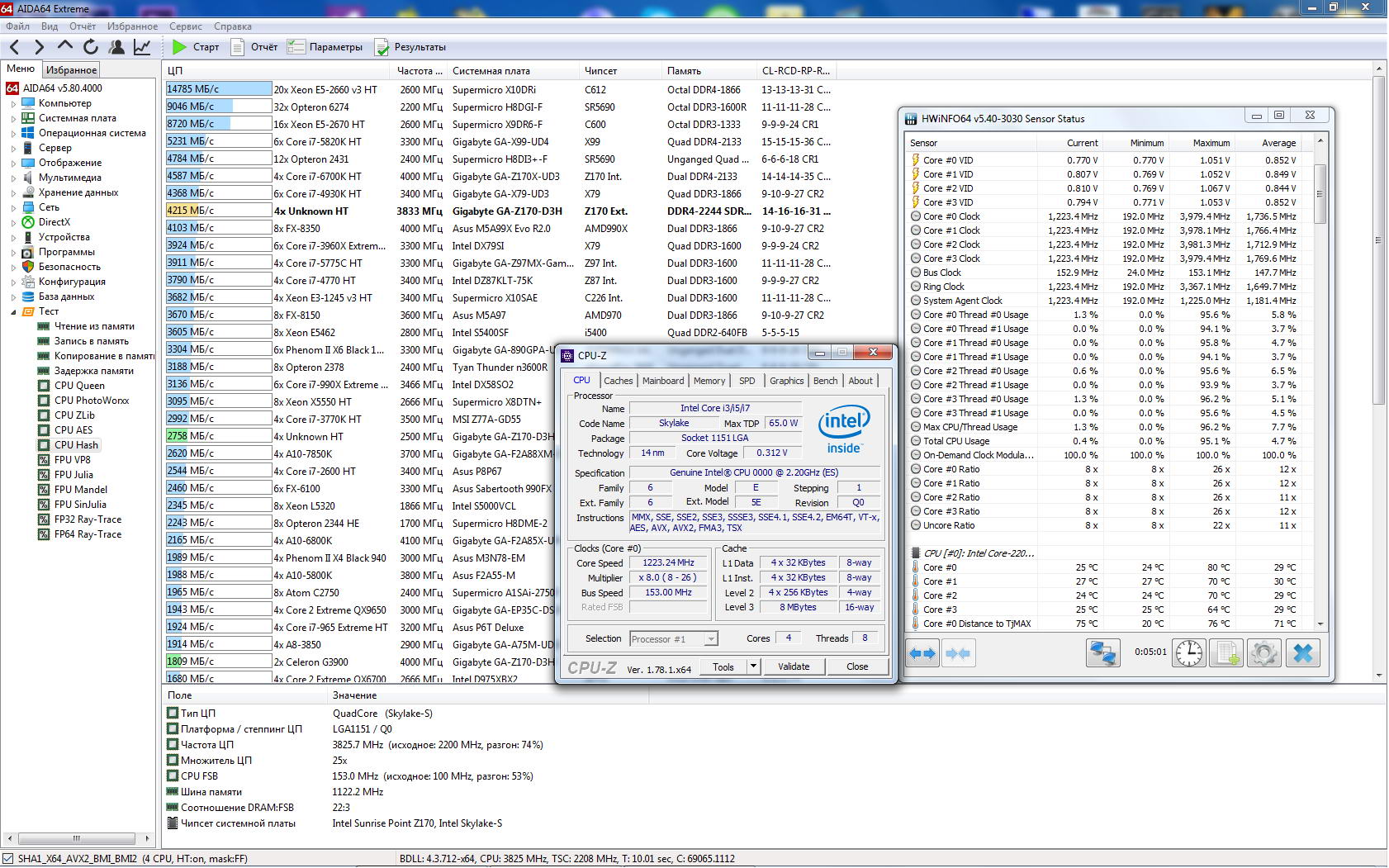

Удалось запустить систему с BCLK 153. Турбобуст, спидстеп, и прочие интелловские фичи присутствуют. Частота в стоке 3366, в бусте 3978. К сожалению, до оригинала по напряжениям не дотягивает: максимальное Vcore 1.212 В против 1.187 В у оригинала. Но все равно я ближе к цели. В Cinebench R15 798 попугаев.
Вложение:
153.jpg [ 380.08 КБ | Просмотров: 1244 ]

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 01.05.2004
Откуда: VRN
Фото: 97
Ибо поначитаются про мод биоса а потом программатор нужен. Зачем вы этим на асусе занимаетесь,люди ??! На старых биосах р все работает на а даже на новых...Зачем геморрой ?

_________________
DLSS RENDERING RES.->DLSS OUTPUT RES.
1440×810->1920×1080(FHD)
1920×1080->2560×1440(QHD)
2560×1440->3840×2160(UHD)
ʞɐɯ оɯ-ʞɐʞ


Последний раз редактировалось ZETT 06.01.2017 12:56, всего редактировалось 1 раз.



Junior
Статус: Не в сети
Регистрация: 12.12.2016
ZETT писал(а):
Ибо пончинабтся про мод биоса а потом программатор нуден. Зачем вы этим на асусе занимаетесь,люди ??! На старых биосах р все работает на а даже на новых...Зачем геморрой ?

У меня дрова на встройку в винде не вставали, нужно же было что-то попробовать.

_________________
I7-6400t QHQG L501C679, 2x8GB CORSAIR Vengeance LPX 3200, Asus Z170i Pro Gaming, Intel HD 530, Thermaltake Slim X3, БП Z2-ATX-160W + 12в 4А




Junior
Статус: Не в сети
Регистрация: 25.06.2014
Postarc писал(а):
Пожалуйста, сообщите ваш результат теста чтения и записи памяти в Аиде.

(У меня одноканал 2666 примерно)
Чтение памяти 9702
Запись памяти 5583
Копирование в памяти 7331
Задержки в памяти 63,5
CPU PhotoWorxx 4777 почему так мало? (уровень моего старого Phenom 955)
CPU Hash 4731 (уровень I7-6700К)
FPU Julia 33 828 (уровень I7-6700К)
FPU Mandel 18 237 (уровень I7-6700К)
Спасибо за помощь в моем вопросе.
Неужели у меня что-то с памятью? Блин. Есть у кого нибудь настройки памяти для Asrock Z-170 Pro4 в разгоне?

_________________
ASRock Z170 Pro4; I7-6400t QHQG L448 (3.6 Ггц); 2*Kingston DDR4-2666 8Gb HyperX Fury; Gigabyte GTX 1080 Xtreme Gaming Premium Pack; SSD 240gb + HDD.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
sergfes Потому что этот тест активно использует оперативную память, а там у вас всего лишь 9700 Мб/с. Маловато очень. У меня около 18000 Мб/с, потому результат в Photoworxx выше. А у Ivol так вообще результат Photoworxx 22893 в разгоне до 3.4, а скорость выполнения теста чтение памяти 38159 Мб/с.

Добавлено спустя 1 минуту 18 секунд:
sergfes возможно неправильно выставлен множитель у памяти - отсюда низкая частота и низкая скорость обмена.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 18.12.2016
отписываю как и обещал, правда намного позднее, работы навалилось а после нг.. в общем дела обстоят так: материнка асрок про4, охлад перфома, проц qhqg l501c679, память корсар 2400 кит 16гб 2х8, видео msi gaming x 1070. Оставил на 3.6Ггц при 1.184, 150х24. биос корейский 2.8. память 2400.
Вторичные напряжения брал из настроек участников конференции(если кому надо напишу, но все тут разжовывалось много раз)
По поводу температур: 68 градусов на самом горячем ядре. Охлад в стандартном режиме, ничего не менял.
в синбенче 798
линкс 7.0 198.0946 Гфпс
все стабильно, прайм пока не проверял.
была взята частота 3840 при 1.25, память 2133. как я понял система очень капризна к памяти. со временем попробую улучшить результаты.
раз запустился на 4200 при 1.35, но вылетела синька в линсе, больше не пробовал)
Спасибо всем ребята, без вас бы не справился))




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
sergfes писал(а):
Есть у кого нибудь настройки памяти для Asrock Z-170 Pro4 в разгоне?

Для разной памяти, разные настройки, поэтому что-бы не было ошибок со стороны озу ее ставят в сток при разгоне.




Member
Статус: Не в сети
Регистрация: 04.12.2008
TyPuCToZ иBannedMi
я только что восстановился после того что произошло, а случилось у меня тоже самое, что имеет сейчас BannedMi

связано это с тем, что гайд от TyPuCToZ по перепрошивке имеет неточности, точнее он не полон, и необходимо дописать пару пунктов

1. после того, как вы внесли патчем микрокоды и записали биос, он записывается в формате cap, и его обязательно необходимо обрезать до стандарта uefi - т.е. убрать 2КБ
сделать это можно утилитой как рекомендуют в тему по прошивке биоса на Z170 чипсете. утилитка запишет модифицированный биос в формате ром

2. записываем этот биос. далее, не перезагружая комп, надо либо на флэху либо на жесткий диск, с которого грузится виндоус, положить cap версию биоса, не патченную, с сайта асус. потому что после перезагрузки биос попросит вас завершить процесс обновления с сар файла, который нужен будет на флэхе или на диске. ( патченый сар файл биос не примет) а вот оригинал сожрет, спокойно дошьет, после этого перезагрука и вуаля, у вас биос обновлен.

я же сделал по необновленной инструкции, зашил сап файл,который был больше положенного - результат -дохлый биос. выйти можно из бесконечно зазрузки только через программатор, зашил РОМ версию самого первого биоса на z170-K, комп стартанул, после этого апдейт до патченной 2002 версии..

прошу уважаемого TyPuCToZ дописать инфу в рук-во по перепрошивке




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
Vitalban, супер! А если без обрезания 2 Кб всё работает, значит повезло? :-)
На флешке не было оригинального Биоса, поэтому просто переименовал модифицированный с названием оригинального и допрошивка прошла успешно )) )) Ещё заметил, что выложенный Биос на сайте Асус CAP также на 2 КБ больше, чем ROM. Может для моей мамки - это норма?
Если можно, было бы здорово увидеть такой модифицированный Биос для ASUS Z170-K.

_________________
Смерть искренности в упрёке.


Последний раз редактировалось Drugok001(new) 05.01.2017 18:44, всего редактировалось 2 раз(а).



Member
Статус: Не в сети
Регистрация: 29.09.2013
Откуда: Петрозаводск
BannedMi del

_________________
i5 12400, galax 3070, 32gb




Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18
BannedMi проблема не в микрокоде, если бы вы удосужились воспользоваться поиском по теме - избавили бы себя от лишнего геморроя на 5ю точку.
у меня была подобная проблема. виновато автообновление вин 10. откатываетесь с 1607 версии до 15... запрещаете автообновление, вручную через сайт интел ставите дрова на встройку- по середине будут артефакты - перегружаете они исчезают- профит.




Member
Статус: Не в сети
Регистрация: 04.12.2008
Drugok001(new)
1. просто если шить модифицированный cap через fpt tools он скажет что размеры не совпадают, учитывая, что в гайде про это не слова, я не придал этому значения, результат - мертвый биос
2. при прошивке того же мод биоса в ром формате предупреждений никаких нет о размере и все шьется штатно
3. после перепрошивки когда EZ Flash просит сар файл - я ему давал патченный сар. увы, без результа, сразу было сообщение о неверном формате файла ( думаю, потому что там нет цифровой подписи, о чем предупреждает mmtool. если дать не патченный биос в сар файле, то сразу похватывается


зы. похоже, что все таки не применяется патч микрокодов, так как в биосе если смотреть инфу по процессору указано, что микрокоды не проапдейтнуты. видимо, когда EZflash просит оригинал сар файла, он затирает патченные коды. х.з., надо смотреть дальше




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
Vitalban, странно, у меня никакого сообщения о цифровой подписи не было. Микрокоды добавлялись с помощью mmtool_v5 от TyPuCToZ. Может дело в fpt tools? У меня она не запустилась, поэтому шил из Биоса. Глюки с PCI-e x16 исчезли.
-
Возможно баг произошёл из-за попытки прошить CAP вместо ROM? В инструкции написано, что нужно сохранять в ROM для прошивки через fpt tools. Он получается как раз на 2 КБ меньше. Видимо, если перепутать и прошить CAP, то будет кирпич. CAP нужен для допрошивки после перезагрузки. То есть нужно сохранять в обоих форматах, если шить через fpt tools (возможно, лично не проверял), или в одном CAP, если из-под Биоса с помощью EZ Flash.

_________________
Смерть искренности в упрёке.


Последний раз редактировалось Drugok001(new) 05.01.2017 18:58, всего редактировалось 6 раз(а).

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16608 • Страница 359 из 831<  1 ... 356  357  358  359  360  361  362 ... 831  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: G.S.V, xzqtr и гости: 23


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
