В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18
вообще что то не догоняю проблем с прошивкой биосов. через фтп шьете ром и все. в чем проблема - хз.




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
sanchellio, судя по всему, был прошит формат CAP вместо ROM. Похоже прога с ним заглючила и неправильно прошила.

_________________
Смерть искренности в упрёке.




Member
Статус: Не в сети
Регистрация: 04.12.2008
проблем нету, если бы было указано что нужно шить - ром.
а это весьма не очевидно. с сайта асуса скачиваешь сар файл, патчишь его, записать можно как сар и как ром. но раз с сайта скачал сар - то логично и сохранить как сар.
а нужно - как ром. в гайде это не отражено. поэтому я и прошу добавить этот момент

если шить стандартной утилитой асуса, ей нужен сар




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
Vitalban, гайд написан для людей, которые в этом немного разбираются. Если писать инструкцию для новичков, она получится в несколько раз больше. Необходимо пошагово расписывать на какую кнопку нажимать и что делать дальше. Пояснять буквально каждое действие. Так гайды в рунете уже не пишут лет 15. Поэтому разница между шарящими и простыми пользователями превратилась в целую пропасть. Недавно переписал гайд для проги UTmake, так он получился в 5 раз больше оригинала )))
В нашем гайде написано:
Пример для Windows x64 и Z170-A:
FPTW64.exe -bios -f Z170-A-ASUS-2001-MOD.ROM (очевидно, что этого недостаточно для прошивки, потому что прога не знает путь к этому файлу и возможно есть ещё нюансы. Это финальная строка).
Это значит, что нужно сохранять в формате ROM. На всякий случай добавить этот момент можно, раз случился такой прецедент.
-
Сейчас прошью повторно для проверки.

_________________
Смерть искренности в упрёке.


Последний раз редактировалось Drugok001(new) 05.01.2017 20:03, всего редактировалось 2 раз(а).



Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Дописал это уточнение про сохранение в формате ROM.
Про возможные нюансы с CAP читал, но у меня и CAP тоже шились без проблем, по-этому не уточнял этот момент.




Member
Статус: Не в сети
Регистрация: 04.12.2008
Drugok001(new)
перед прошивкой я у Турстоз уточнял, по процессу - как раз про сар файл. он подвердил что все ок. увы, ошибка - быть может это только касается К версии асус З170


Последний раз редактировалось Vitalban 05.01.2017 19:41, всего редактировалось 1 раз.



Junior
Статус: Не в сети
Регистрация: 09.05.2014
друзья, небольшой офтоп но по процам
по рекомендации, какой процессор есть смысл брать, что бы жил достойно в связке с 1050ti низкопрофильной. игр не будет. только 4к/60Hz полноценно + уплавнители




Member
Статус: Не в сети
Регистрация: 01.11.2016
У меня на ASUS Z170-A на официальном не модифицированном биосе 2202 работает pci-ex 3.0 :super: . Нужно было всего-навсего вручную выбрать 3 версию pci-ex в биосе. По-умолчанию стояло авто и pci-ex переключался между 1.1 и 2.0 под нагрузкой. Сейчас в простое также 1.1, а под нагрузкой сразу переключается в 3.0.

_________________
i7 6400t QHQG @4308 1.345V




Member
Статус: Не в сети
Регистрация: 15.10.2004

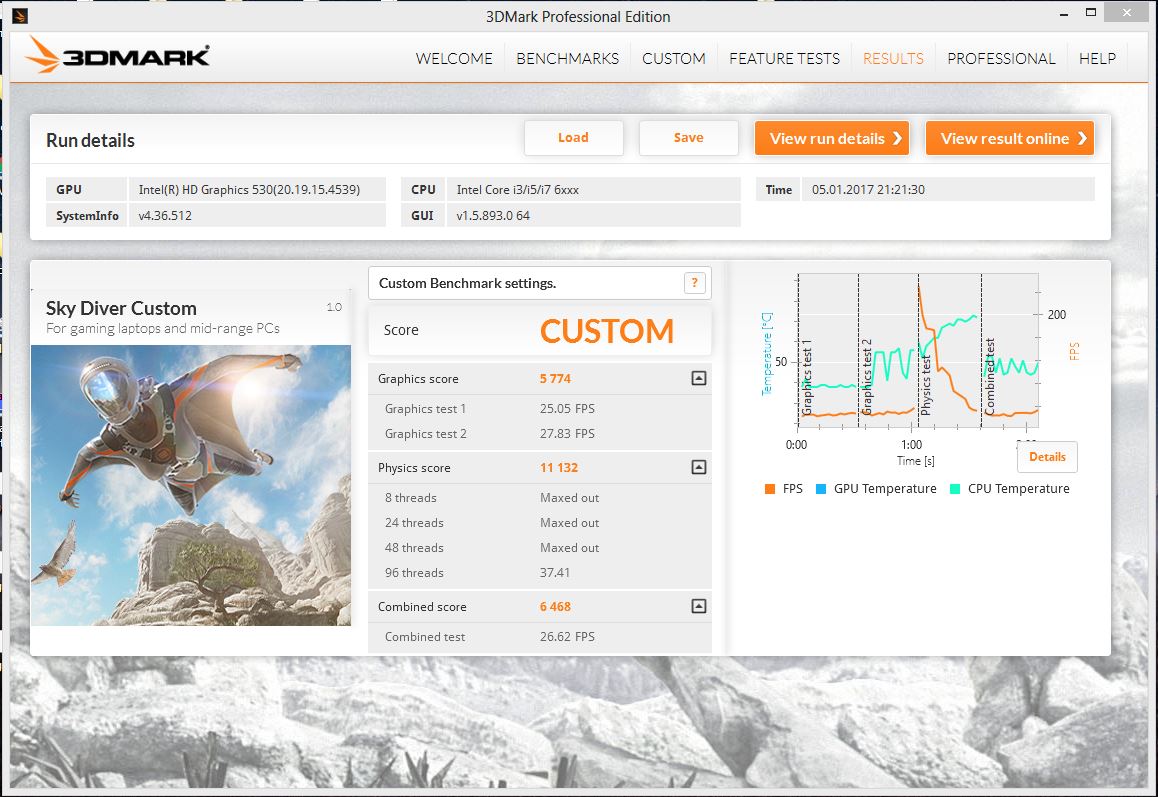

По поводу встроенной графики...я тут недавно писал. Так вот я глянул на плате MSI H110, с процессором i3, для частоты 1050mhz (стоковая) используется множитель 21. То есть iGPU задается частота не от bclk. Или задается от половины bclk.

Да, от половины...при 172bclk множитель 12 дал 1032mhz на графике...теперь надо посмотреть как она разгонится : ) GT1 на пентиуме хасвел работала на 1600mhz при 1.195v

skydiver
Вложение:
SkyDiver-IGPU-1032-CPU-3784.JPG [ 146.42 КБ | Просмотров: 1196 ]


Да, еще один момент...похоже что на асус (конкретно Z170P-D3) нужно вручную увеличивать предельно допустимую силу тока питания графики, видимо потому она у меня и работала на 688 вне зависимости от множителя (опция была в авто). Поставил 30A, думаю это с запасом.


Последний раз редактировалось KT 05.01.2017 20:29, всего редактировалось 4 раз(а).



Member
Статус: Не в сети
Регистрация: 29.09.2013
Откуда: Петрозаводск
Drugok001(new) Cap для прошивки стандартными средствами и программатором. Rom для ftp

Добавлено спустя 2 минуты:
peton писал(а):
У меня на ASUS Z170-A на официальном не модифицированном биосе 2202 работает pci-ex 3.0

Аналогично

_________________
i5 12400, galax 3070, 32gb




Member
Статус: Не в сети
Регистрация: 05.10.2016
Artunkin писал(а):
Drugok001(new) Cap для прошивки стандартными средствами и программатором. Rom для ftp


Я вообще не понял как люди умудряются .cap зашить? Я тоже пытался :) У меня FPT руганулась и я на .rom переделал.

BannedMi У меня тоже Z170I pro gaming. Но из коробки был 1809 в него и вшивал микрокоды. Проц L501. Мозг смог 3200. Проц стабильность на 3840, дальше пока охлаждение не пускает.

PS: Как я и говорил аппетит приходит во время еды ;) Еще и друга заразил :) Заказали QHQJ, QHQF и мать Asus Z170-a. Через месяц будем статистику дополнять.




Member
Статус: Не в сети
Регистрация: 29.09.2013
Откуда: Петрозаводск
zarechka писал(а):
У меня FPT руганулась

У меня вообще не получилось с ним прошить))

_________________
i5 12400, galax 3070, 32gb




Member
Статус: Не в сети
Регистрация: 15.10.2004
zarechka писал(а):
Я вообще не понял как люди умудряются .cap зашить?

CAP банально не влезет...в микрухе нет лишних 2кб : ) EZ-Flash эти 2кб не записывает, потому что для них нет места. Там вроде какая-то служебная инфа для асусовского прошивальщика.




Junior
Статус: Не в сети
Регистрация: 25.06.2014
AlexeyBlaga писал(а):
отписываю как и обещал, правда намного позднее, работы навалилось а после нг.. в общем дела обстоят так: материнка асрок про4, охлад перфома, проц qhqg l501c679, память корсар 2400 кит 16гб 2х8, видео msi gaming x 1070. Оставил на 3.6Ггц при 1.184, 150х24. биос корейский 2.8. память 2400.
Вторичные напряжения брал из настроек участников конференции(если кому надо напишу, но все тут разжовывалось много раз)

Прошу скинуть настройки биоса. Если не трудно три скриншота из вкладки разгон: CPU + DRAM + VOLTAGE. Спасибо.

_________________
ASRock Z170 Pro4; I7-6400t QHQG L448 (3.6 Ггц); 2*Kingston DDR4-2666 8Gb HyperX Fury; Gigabyte GTX 1080 Xtreme Gaming Premium Pack; SSD 240gb + HDD.




Member
Статус: Не в сети
Регистрация: 15.11.2016
Откуда: Калининград
Фото: 0
Почему AIDA постоянно дергается моргает? Как будто постоянно датчики напруги и градусы обновляет. Видео пока встроенное, 24 множка 160шина 24 кеш,доп напруги не трогал,llk 5. Все работает тесты проходит, но через часа 2 работы,замечаю фризы мышка плавать начинает, окна подтормаживают. Проц особо не в нагрузке.

_________________
l501C679,MAXIMUS VIII HERO(биос 2202),Kingston HX421C14FB2/8,zalman cnps14x,БП cft 650 14cs. ssd intel 330 120gb,wd 1tb green.
GTX1070


Последний раз редактировалось NORD3990 05.01.2017 22:31, всего редактировалось 1 раз.



Junior
Статус: Не в сети
Регистрация: 12.12.2016
Ну чо я хочу сказать)

Восстановить биос методом горячей замены не получилось. Теперь у меня аж две мамки с одним симптомом)

_________________
I7-6400t QHQG L501C679, 2x8GB CORSAIR Vengeance LPX 3200, Asus Z170i Pro Gaming, Intel HD 530, Thermaltake Slim X3, БП Z2-ATX-160W + 12в 4А




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
Можно ли пользоваться процессором ранней ревизии QH8G без микрокодов с мощными видеокартами уровня GTX 1070?
-
В силу сложности смены прошивки на дополненную микрокодами, которую не осилят 95% простых людей, было решено выяснить, что приводит к глюкам с видеокартами, потребляющими много тока, на системе с процессором QH8G. Для этого PALIT PA-GTX1070 DUAL 8G была перешита и разогнана до 2200 МГц для увеличения потребления энергии. Биос мамки возвращён в обычный без модификации с прежним разгоном. В итоге, как и ожидалось, начались перезагрузки компа в 3DMARK 11 через 5-20 сек после начала теста, причём сначала фпс падал до 1-2 кадров и вылетал драйвер. Тест GPU-Z крутился меньше минуты с периодическим замедлением и сообщениями о падении видеодрайвера. Без разгона проца всё работало норм.
Отзывы на Али этим пестрят. Очевидно, что такое поведение - признак косяка, связанного с недостатком микрокодов в разгоне (как в отзывах на Али) и было решено попытаться обойти их штатными средствами. На слабых видюхах никаких косяков не наблюдается. Требовалось определить какие параметры в Биос приводят к нестабильности с прожорливыми видеокартами.
В результате тестов оказалось, что даже в стоке комп уходит в перезагрузку в 3DMARK 11 через 2 минуты, если изменить напряжение PCH Core Voltage - Auto (1.000v) на любое другое значение. Очень забавно. Все остальные напруги выставлены также вручную:
Ai Overclock Tuner - Manual,
BCLK - 100MHz
Internal PLL - 0.9
CPU Core Voltage Override - 1.250
DRAM Voltage - 1.650 (для DDR-3)
CPU VCCIO Voltage - 1.10
CPU System Agent Voltage - 1.25v
PCH Core Voltage - Auto (1.000v) (-> 1.05 и 1.10 нерабочие)
Всё остальное в Auto.
То есть среди второстепенных напруг виновник - PCH Core Voltage. Далее протестятся энергосберегайки и начнётся разгон с учётом всех выявленных особенностей. До появления на руках GTX 1070 эти косяки нигде не проявлялись. Самая мощная видюха этого компа GTX 550Ti ела всего 117 Ватт. GT520 и AMD HD 6670 - ещё меньше.

_________________
Смерть искренности в упрёке.


Последний раз редактировалось Drugok001(new) 05.01.2017 22:45, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Drugok001(new) Позвольте, а зачем трогать напряжение на чипсете PCH Core Voltage?

Добавлено спустя 3 минуты 18 секунд:
Цитата:
DRAM Voltage - 1.650 (для DDR-3)
CPU VCCIO Voltage - 1.10
CPU System Agent Voltage - 1.25v

При таких напряжениях процессор скоро уйдет в мир иной, судя по статьям в интернете.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
Postarc, влияние именно этого напряжения на стабильность в разгоне ранее никогда не тестировалось. Повышал на всякий случай. Остальные второстепенные напруги влияют значительно - одни на работу памяти (на её предельных таймингах и частотах), другие на стабильность в тестах, третьи - на способность загрузиться после перезагрузки. CPU VCCIO Voltage - 1.10 (рекомендуется не выше 1.20v) и CPU System Agent Voltage - 1.25 установлены в рекомендуемых Intel рамках. DRAM Voltage - 1.650 для DDR-3 соответствует зашитому в неё профилю. Примеров выхода из строя при таком напряжении на память пока нигде не появлялось за год использования. Для DDR-4 рекомендуется не выше 1.35v. На температуру процессора их снижение влияние не оказывает ни в одном из тестов. Уменьшается только нагрев и потребление тока памятью.

_________________
Смерть искренности в упрёке.


Последний раз редактировалось Drugok001(new) 05.01.2017 22:53, всего редактировалось 3 раз(а).



Member
Статус: Не в сети
Регистрация: 04.12.2006
Откуда: Белгород
Фото: 10
Решил на праздниках поточнее подобрать напряжение процессора на 4Ггц.
До этого 4 Ггц работали на 1,35, но я по сути и не использовал этот разгон, т.к. на тот момент не поборол "файлед оверклокерс" при перезагрузках и включении ПК.
Сразу скажу мне в лом тестить через каждый шаг два, по этому грубо говоря я менял напряжение с шагом в 0,025.
В общем дошел до того, что на 1,25 крашится в линксе.
На 1,275 работает нормально, но для уверенности оставил 1,3 что бы уж наверняка :D

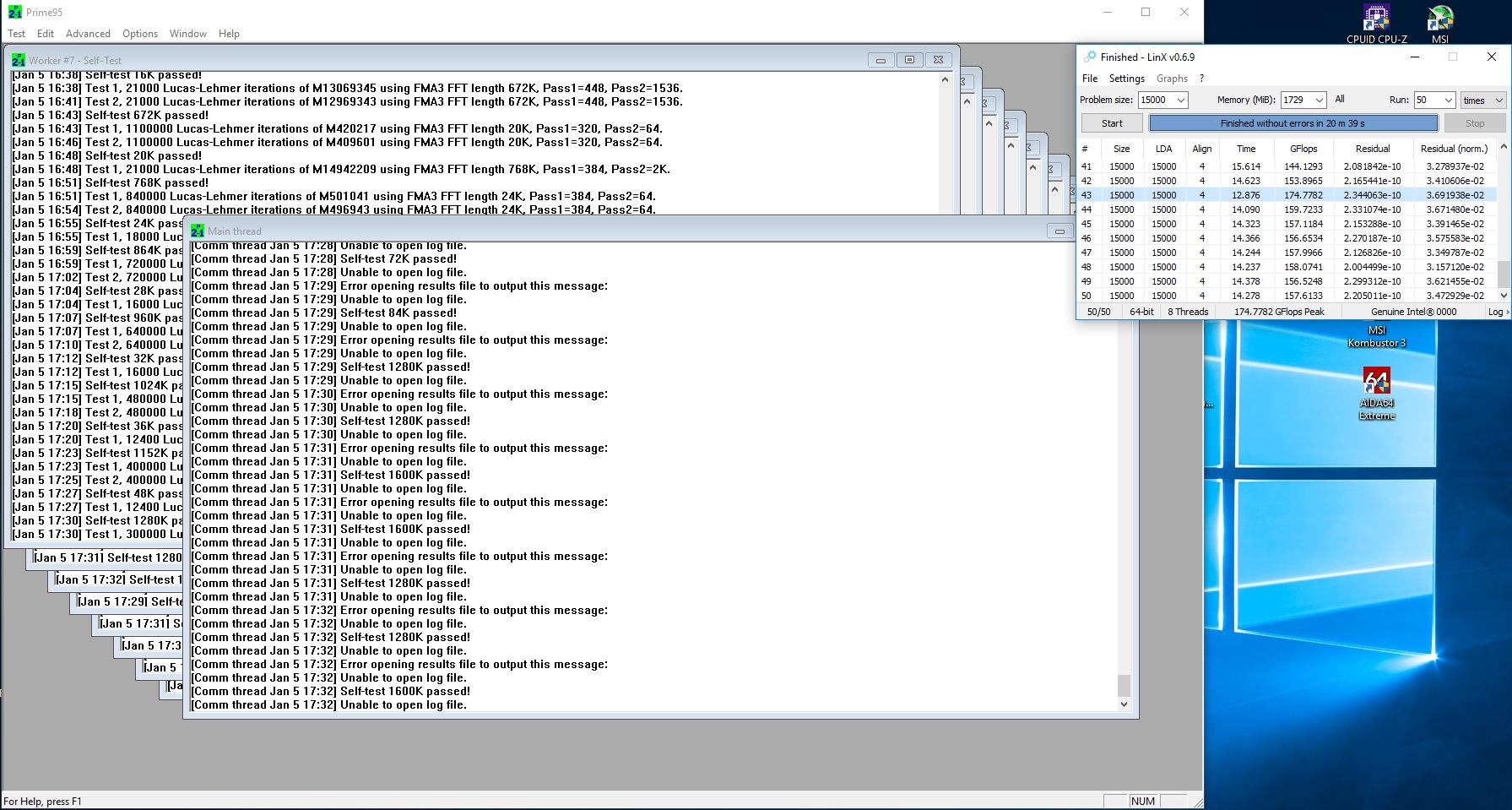

Так вот вопрос. Прогонял 3 часа прайма - ок, линкс 50 прогонов, задача 15000 - ок.
А потом решил прогнать прайм бленд + линкс. Ошибок не было, но результат в линксе таков - см. картинку.
Я так понимаю что разность результатов линкса при данном тестировании (совместно с праймом) это нормально?
ЗЫ: на ошибку прайма не смотрите, распаковал в програмные файлы, а там винда ему лог не дает создать :-)


Вложения:
4 1.3.jpg
4 1.3.jpg [ 547.6 КБ | Просмотров: 1075 ]

_________________
Ryzen 5600X • IFX-14 • ASUS TUF B450-PRO GAMING • 2*16Gb Crucial Ballistix 3200 • 1070ti • CoolerMaster 700W • Samsung 970 EVO PLUS 1Tb+WD RED 2Tb*2
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16604 • Страница 360 из 831<  1 ... 357  358  359  360  361  362  363 ... 831  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: felix007, Mr_haitex, poss и гости: 16


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
