В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).

Реклама

Партнер
  lionnnqx

Member
Статус: Не в сети
Регистрация: 23.05.2015
Синий экран обычно из-за переразгона процессора или памяти обычно бывает? Спасибо).

_________________
#1 Для игр i7 6700K@4.3, Z170, 16GB DDR4, GTX1070, SSD250, CORSAIR AX750
#2 Для работы Xeon x2670v2 (10core), 32GB DDR3, GF210, SSD, GPE-600S.

  Postarc

Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
lionnnqx И то, и другое.

Добавлено спустя 5 минут 10 секунд:
Переразгон - немного не то слово. Синий экран бывает от неправильных установок параметров биос при разгоне как процессора, так и оперативной памяти.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf

  NORD3990

Member
Статус: Не в сети
Регистрация: 15.11.2016
Откуда: Калининград
Фото: 0
2800 выставил с таймингами 14-17-17-36(420)-1 это нормально? при разгоне проца 3840,шина 175 множка 22 кеш 20. Или оставить память в номинале,мне для игр и сёрфа в интернете.

_________________
l501C679,MAXIMUS VIII HERO(биос 2202),Kingston HX421C14FB2/8,zalman cnps14x,БП cft 650 14cs. ssd intel 330 120gb,wd 1tb green.
GTX1070

  KT

Member
Статус: Не в сети
Регистрация: 15.10.2004
ProFfeSsoRr писал(а):
А для работы сброса напряжений в этих самых состояниях надо их все задавать через offset'ы, тогда биос будет понимать, на сколько сбрасывать напряжения при переходах в эти самые C№ состояния.

Переходные состояния это так называемые p-state. И это несколько другое.... в С1 режим проц уходит в простое всегда! В этом режиме некоторая часть блоков цпу отключается от тактового сигнала. Далее работает C1E и напряжение и частоты ступенчато понижаются (p-state). Дальше уже работают более глубокие режимы сна, в режимах C3-C6/C7 на большую часть блоков или ядер напряжение не подается вовсе. Эти режимы более заметно снижают быстродействие. При пробуждении ядро сперва выходит в режим C1E и только потом начинает подниматься по p-state'ам...Все это происходит сотни раз в секунду...и ядро может даже не выходить на полную скорость если операция была выполнена до того как были ядро успело подняться до самой последней ступени.

Вот кстати спидшифт должен быть быстрее (и он быстрее, что доказано тестами), чтобы подобное влияние свести на нет, потому что на данный момент оно имеет место.

C-State
#77


Ну или вот подробнее: http://www.hardwaresecrets.com/everythi ... ing-modes/

И еще вот, много полезной инфы https://www.overclockers.ru/lab/50738/n ... ndows.html
  Drugok001(new)

Member
Статус: Не в сети
Регистрация: 23.08.2007
Откуда: RusМОКлимовск
Фото: 11
NORD3990, если напряжение в пределах до 1.35v и работает без ошибок, то хороший результат. Второй тайминг можно попробовать ещё поджать, потому что редко встречается столь большой отрыв от первого. Важно, чтобы при этом система стабильно проходила тесты. Можно и не поджимать, потому что в играх прибавка будет скромной.

_________________
Смерть искренности в упрёке.

Последний раз редактировалось Drugok001(new) 06.01.2017 19:09, всего редактировалось 2 раз(а).

  Postarc

Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
KT А по поводу функции Internal VR Control ничего не можете сказать? Что за менюшки в биосе SA VR Config, IA VR Config, Ring VR Config? Не могу найти информацию.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf

  PERSICIDA

Member
Статус: Не в сети
Регистрация: 06.01.2017
До какой максимальной частоты (в теории) можно разогнать две планки памяти: Crucial Ballistix Sport 2400 MHZ (2x8GB) DDR4 ???
Вкупе с инженерником

_________________
i9-9900k, custom water (360), HyperX RGB 4*8Gb @ 4000 CL16, 500Gb 970 Evo+ 1Tb SSD, 480 Gb WD SSD, ASUS MAXIMUS X FORMULA

  KT

Member
Статус: Не в сети
Регистрация: 15.10.2004
Postarc писал(а):
А по поводу функции Internal VR Control ничего не можете сказать? Что за менюшки в биосе SA VR Config, IA VR Config, Ring VR Config? Не могу найти информацию.

А какие значения принимают опции (в описании в биос есть инфа)? VR - voltage regulator...то есть это опции преобразователя питания ядер, SA.... Мне кажется это лучше не трогать вообще.
  Postarc

Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37

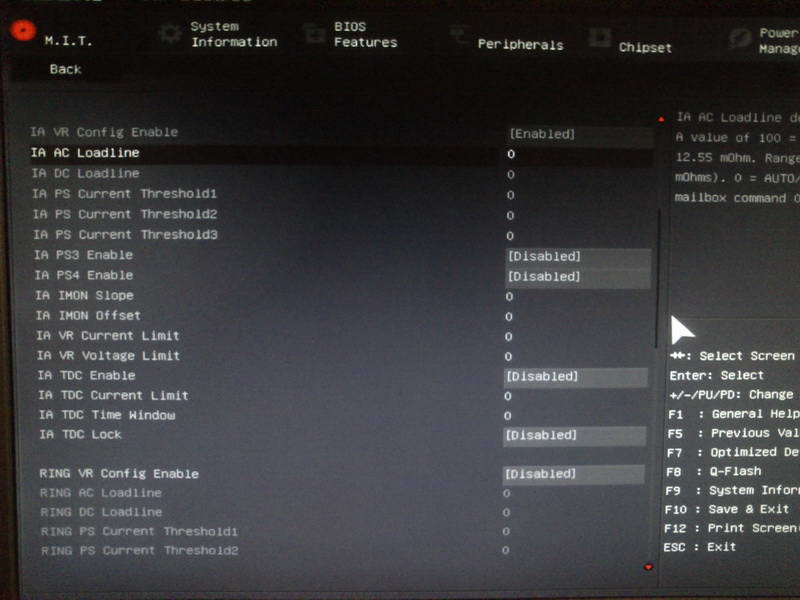

KT Вот фото биоса:
Вложение:
DSC_0163_новый размер.jpg
DSC_0163_новый размер.jpg [ 50.89 КБ | Просмотров: 2779 ]


Добавлено спустя 1 минуту 57 секунд:
А мне что то подсказывает, что это нужно трогать! Процессор фейлит в основном под нагрузкой, когда питающие напряжения проседают. МОжет эти параметры мне помогут в разгоне?

Добавлено спустя 11 минут 8 секунд:
PERSICIDA В теории, материнские платы Gigabyte поддерживают модули частотой 3466 и выше, Аsrock - 3866+. Так что в теории все зависит от вашей материнской платы.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf

  5plit

Member
Статус: Не в сети
Регистрация: 23.07.2015
Откуда: Челябинск

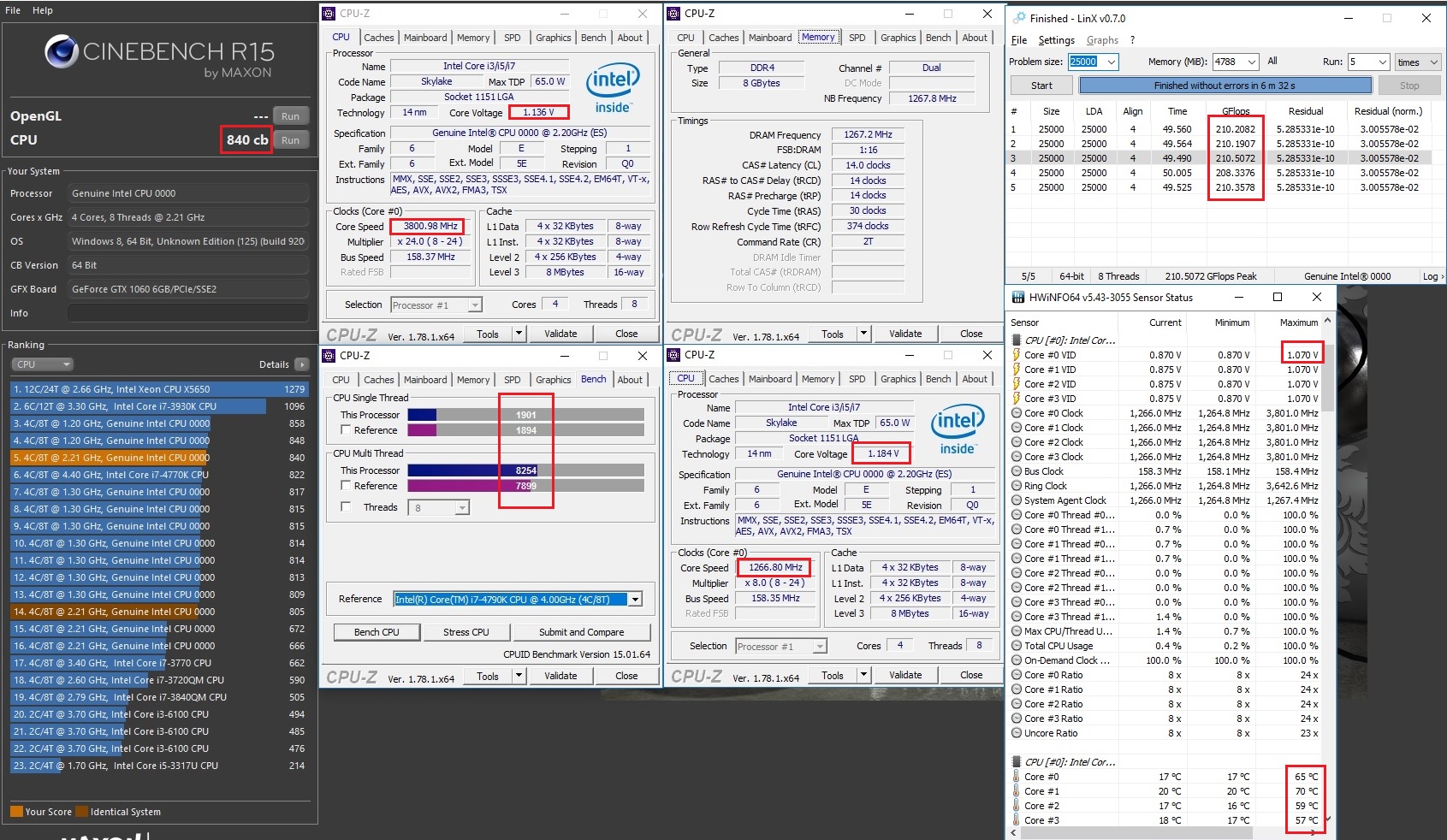

Всем привет , всех с праздниками , у меня тут три новшества :
1 - напряжение перестало скидываться в простое , раньше падало до 0.870 , теперь оно постоянное 1++ ( cmos скидывал , настройки перепроверял , биос прежний , ничего не менял
2 - я пытался решить эту проблему разными способами , но итог один - вольтаж около 1.184v ( меняется слегка, зависит от нагрузки и работы LLC ) В связи с тщетностью этих попыток я решил нащупать максимальную частоту на данном вольтаже + при этом работающий турбобуст - у меня вышло 3800 мГц на 8 потоков в нагрузке и 1267 мГц в простое ( против 3600 мГц ранее , в итоге я надрал задницу 4790к в стоке )
3 - я обзавелся двухканальной памятью , у меня выросли результаты в синебенче и гфлопсы в линксе , а так же появился заметный выхлоп в блендере райзен , в играх кадры не замерял , итак хватает
Вложение:
Безымянный1.jpg [ 606.58 КБ | Просмотров: 2742 ]

_________________
Asrock z170 pro4 | 6400t l448 4250 1.33v | truespirit 140 | crucial ballistix 2800 cl14 | gtx 1060 6g
es 6400t 4476 mHz http://valid.x86.fr/d15yhy 🔥

  Postarc

Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Заметил интересную вещь: При запуске Adobe Acrobat на нестабильной системе в нескольких окнах и пролистывании PDF файла вверх-вниз компьютер зависает. После подбора параметров bios, при которых зависания Аcrobata не происходит, система проходит любые тесты. То есть в случае с моим процессором работа с PDF файлом является тестом на стабильность. Странно, но факт.

Добавлено спустя 4 минуты 18 секунд:
5plit На фото турбобуст не работает. Множитель х24. С турбобустом множитель х26. Напряжение не сбрасывается потому, что оно задано не смещением, а напрямую указано в параметре VCore Voltage. Если поставите этот параметр АВТО, все будет сбрасываться.

Добавлено спустя 2 минуты 10 секунд:

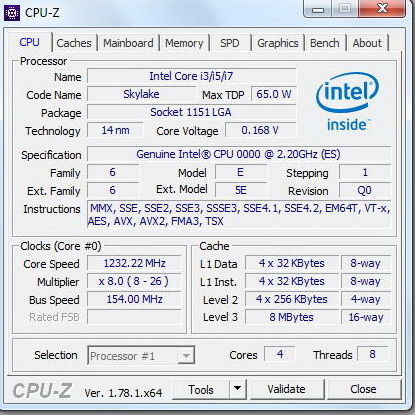

5plit На вашем фото демонстрируется работа Intel(R) SpeedStep Technology

Добавлено спустя 7 минут 12 секунд:
Вложение:
154_CPU_Z.jpg [ 88.42 КБ | Просмотров: 2729 ]


Добавлено спустя 11 минут 48 секунд:
Разогнать процессор, сохранив работу турбобуста оказалось гораздо сложнее, часто процессору не хватает напряжения в момент перехода из одного состояния в другое, например при повышении частоты при изменении множителя. Похоже, даже малейшего проседания напряжения хватает для благополучного выхода в синий экран или ухода в перезагрузку. Приходится завышать напряжения, выше, чем в случае обычного разгона. Мой процессор так же разгоняется до 3800 Мгц при напряжении 1.17 и множителе 24, но при частоте BCLK 158.5 для сохраняя работы с турбобустом требуется уже почти 1.3 в. Благо, что энегросберегайки компенсируют повышенное энергопотребление в момент нагрузки.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf

  5plit

Member
Статус: Не в сети
Регистрация: 23.07.2015
Откуда: Челябинск
Postarc писал(а):
Разогнать процессор, сохранив работу турбобуста оказалось гораздо сложнее

с моим камнем ВСЕ немного иначе , раньше он работал при шине 150 и остальном на авто , теперь он выеживается

_________________
Asrock z170 pro4 | 6400t l448 4250 1.33v | truespirit 140 | crucial ballistix 2800 cl14 | gtx 1060 6g
es 6400t 4476 mHz http://valid.x86.fr/d15yhy 🔥

  PERSICIDA

Member
Статус: Не в сети
Регистрация: 06.01.2017
Можно ли инженерник QHQG использовать на постоянке с частотой 4.4 Ггц?
И какое охлаждение вы для такой частоты используете? (для тех, кто разогнал)

_________________
i9-9900k, custom water (360), HyperX RGB 4*8Gb @ 4000 CL16, 500Gb 970 Evo+ 1Tb SSD, 480 Gb WD SSD, ASUS MAXIMUS X FORMULA

  KT

Member
Статус: Не в сети
Регистрация: 15.10.2004
Postarc писал(а):
А мне что то подсказывает, что это нужно трогать! Процессор фейлит в основном под нагрузкой, когда питающие напряжения проседают. МОжет эти параметры мне помогут в разгоне?

Справа вверху есть описание опции с диапазоном возможных значений, может там и номинальное есть, пробуйте менять, экспериментируйте. Если нет опции LLC (как у некоторых MSI) то надо просто задирать напряжение выше чтобы под нагрузкой оно приходило в необходимому значению с учетом просадки. Это самый очевидный способ. Сразу скажу что в простое даже если снижение напряжения не активно, повышенное напряжение (относительно нагрузки) не влияет ниначто...не ускоряет деградацию, и практически не повышает температуру. Все это происходит только под нагрузкой когда ток через процессор проходит большой. В простое ток весьма скромный.
  sanchellio

Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18
Postarc писал(а):
На фото турбобуст не работает. Множитель х24. С турбобустом множитель х26.

бред.
24- такой же множитель турбобустовый. как и 23 25 и 26. просто 24 турбобуст на все 4 ядра а 26 на одно- и по факту он нафиг не кому не уперся кроме вас - на одно ядро.
  5plit

Member
Статус: Не в сети
Регистрация: 23.07.2015
Откуда: Челябинск
PERSICIDA писал(а):
на постоянке с частотой 4.4 Ггц?

ты должен быть чертовски удачливым , но скорее всего ты будешь использовать его на 3.8 в постоянку максимум ( возможно еще меньше ) , но сначала найди где его купить

_________________
Asrock z170 pro4 | 6400t l448 4250 1.33v | truespirit 140 | crucial ballistix 2800 cl14 | gtx 1060 6g
es 6400t 4476 mHz http://valid.x86.fr/d15yhy 🔥

  Postarc

Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
sanchellio Нельзя запустить половину турбобуста. Процессор просто работает на множителе 24 и все. Турбобуст - это технология автоматического повышения частоты путем повышения множителя процессора при нагрузке. И если он работает, то множитель будет 26 и точка. Да, 4 ядра будут работать при х24, но CPU-Z покажет максимальный множитель х26.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf

Последний раз редактировалось Postarc 06.01.2017 22:10, всего редактировалось 2 раз(а).

  KT

Member
Статус: Не в сети
Регистрация: 15.10.2004
5plit писал(а):
я пытался решить эту проблему разными способами , но итог один - вольтаж около 1.184v

У меня 3800 при 1.34v (неудачный камень) в простое потребление 17W. Со всеми энергосберегательными фичами оно сколько там, 3-4W? Тут уже кто-то подсчитывал за месяц при 10-ти часовом "рабочем" дне разницу в рублях : ) Ну это конечно дело личное, я ни в коем случае тут не говорю ни о какой догме...

Я вообще говоря энергосбережение никогда не вырубаю...но напряжение всегда в мануал (постоянное). Тому несколько причин о которых уже писал не только я. Если коротко снижение напряжения снижает скорость (снижение частоты при постоянном напряжении - нет, нор это мелочь допустим), и 2. В режиме оффсет плата в нагрузке как правило более активно накидывает вкор, чем в режиме мануал...в режиме мануал оно держится точнее.

Ну и при активном снижении частоты и постоянном напряжении потребление в простое меньше указанных выше 17W. Я в данном случае просто не могу активировать EIST в биос при текущем режиме разгона 3800Mhz - он мне наглухо вешает систему при загрузке. А так тоже бы оставил снижение частоты.

Добавлено спустя 4 минуты 16 секунд:
Postarc писал(а):
Разогнать процессор, сохранив работу турбобуста оказалось гораздо сложнее

Мне кажется сложнее при активном турбо (x26) сложнее не столько разогнать сколько протестировать, потому что надо тестировать двухпоточный и одномоточный режимы когда множители повышаются до x25 (два ядра) и x26 (одно). Дело еще в том что даже при нагрузке на одно ядро в том же прайме проц не держит x26 на одном ядре 100% времени...а скорее процентов 75, периодически роняя частоту на x25 множитель. Хотя это возможно проблема софтового мониторинга.

Так или иначе если кто гоняет с бустом x25 и x26 то надо проверять в однопоточной и двухпоточной стрессовой нагрузке.
  TyPuCToZ

Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
BannedMi писал(а):
Зашивал напрямую сразу Asus Z170I-PRO-GAMING v2002 (не проверен, могут не стартовать процессоры A0). Из изменений: изменился степпинг в биосе, и нормально встали драйвера на видео. Биос проверен! Дальше увидим!

Хорошо, что удалось так относительно легко отделаться.
Про биос дописал.
BannedMi писал(а):
И всё же стоит дописать в пост по прошивке что не в коем случае не зашивать CAP!

Дописал.
  KT

Member
Статус: Не в сети
Регистрация: 15.10.2004
Postarc писал(а):
Нельзя запустить половину турбобуста. Процессор просто работает на множителе 24 и все. Турбобуст - это технология автоматического повышения частоты путем повышения множителя процессора при нагрузке. И если он работает, то множитель будет 26 и точка. Да, 4 ядра будут работать при х24, но CPU-Z покажет максимальный множитель х26.

Нет все совсем не так. При активном турбобусте и множителе 24 - множеитель под нагрузкой всегда 24 на все ядра. При активном турбобусте и множителе 26 множитель при 3 и боеле потоках - всегда 24 ан все ядра, при двух потоках - 25, при однопоточной нагрузке - 26.
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16604 • Страница 365 из 831 • <  1 ... 362  363  364  365  366  367  368 ... 831  >
-

Список форумов » Тематические форумы » Процессоры

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: crazyman, Exterminatus, solbadguy93 и гости: 23

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
