вообщем две ноги сломаты, но заметил что третья L10(VSS) на соплях мотается, поетому пришлось ее тоже оторвать, чтобы ниче не пригорело. Без трех ног вроде бы все работает, память в двухканале на частоте 2133 пашет.

Подскажите пожалуйста,
На сокете 1150 плохо контачит или совсем не контачит ножка AY10. Имя сигнала (Signal Name) у неё SA_MA13.

Добавлено спустя 9 минут 49 секунд:
Подскажите пожалуйста,
На сокете 1150 плохо контачит или совсем не контачит ножка AY10. Имя сигнала (Signal Name) у неё SA_MA13. Описание у этого сигнала я нашёл такое:
Memory Address: These signals are used to provide the multiplexed row and column address to the SDRAM.

Критична ли потеря (плохой контакт) этой ножки? какие последствия?

maco, благодарю за ответ.
сейчас вроде всё заработало. дальше будем посмотреть.

На сокете 1150 сломано 4 ножки. Если я правильно разобрался, это контакты AJ13 (VDDQ), AJ14 (VSS), AJ15 (VDDQ), AJ16 (VSS). На сколько критично их отсутствие?

Спасибо, maco. Подскажите, пожалуйста, а за что эти ножки отвечают? Просто решил продавать мат. плату, надо же объяснить человеку что да как. Заранее благодарен!

Здравствуйте, уважаемые комрады.

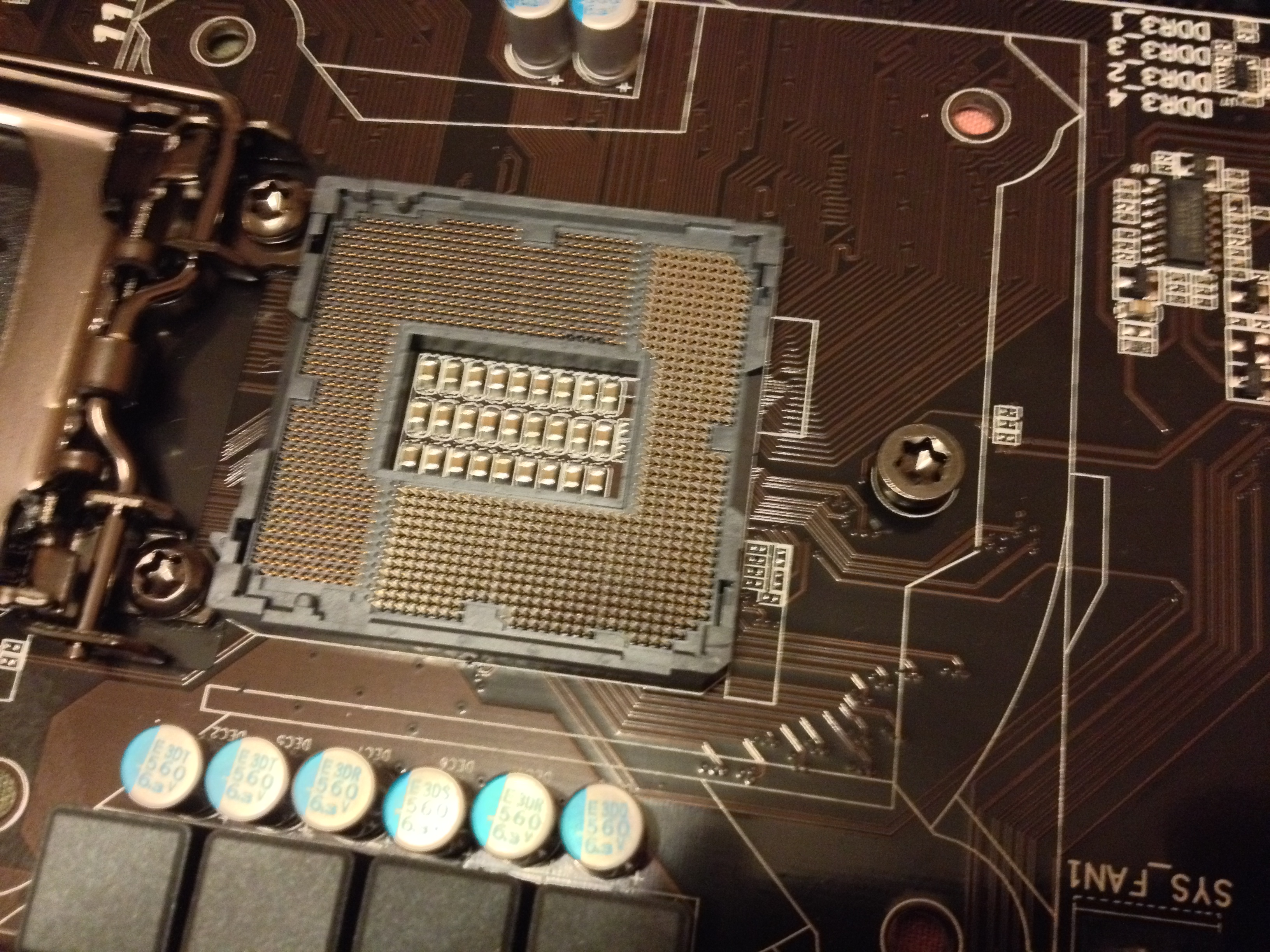

Собственно нужна ваша помощь, повредили сокет на совсем новой MAXIMUS VII HERO, упал процессор прямо на лапки.
В процессе правки одна ножка отломилась. Вот фото - #77
фото от другой платы, но сломанная лапка выделена красным.
Остальные лапки целы и стоят ровно, только вот одна 5-я слева отломилась.
На что это может повлиять? Что это за ножка? Не очень то хотелось бы выкидывать данную плату

Это vss - земля, ничего страшного можешь еще пяток таких оторвать

Плата MAXIMUS VII HERO, cокет 1150.
Немного согнута ножка AW-15 (не сразу можно увидеть, надо взять большую лупу и рассмотреть более детально), особо еще не проверял на работоспособность, но компьютер стартовал. Хотелось бы насколько критично отсутствие или плохой контакт.

типа канал сам собой восстановится?

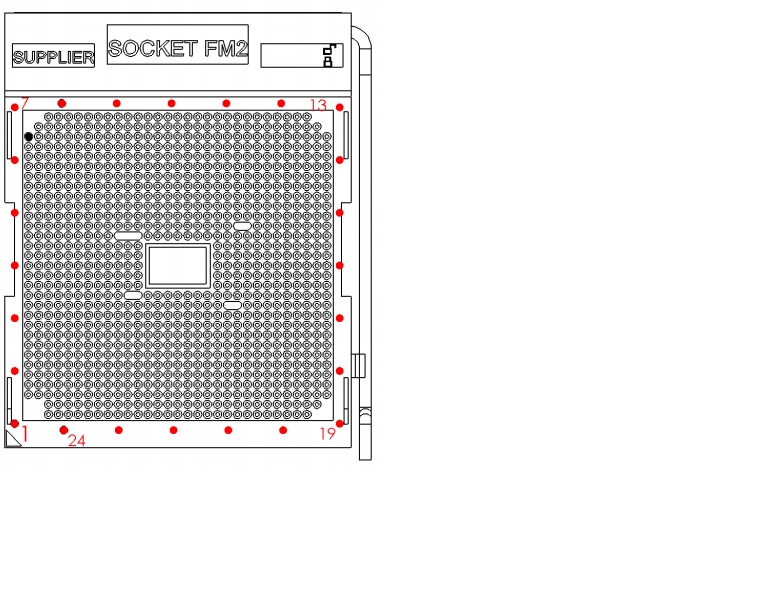

Добрый вечер. Подскажите пожалуйста, отломал ногу на FM2 пока выпрямлял: чем грозит? Схему так и не смог найти ((

верхняя ножка в первом ряду слева: A29

Аналогичная история с сокетом FM2 - отвалилась та же ножка. Как у Вас разрешилось в итоге - работает? Перепаивали или оставили?

Меж тем распиновка FM2 так и не найдена... Неужели никто не сталкивался?

Добавлено спустя 1 час 27 минут 57 секунд:




Хотя похоже, что у umbertinyo закралась ошибка в идентификации ножки. Судя по верхней фотографии, отвалилась первая ножка справа в первом снизу ряду: AL29 - если смотреть на сокет. По идее ножка отвечала за работу с памятью: DRAM Differential Data Strobe.

"With the Differential Data Strobes design, DDR2 uses the intersection between the DQS and /DQS signals as a reference for data transfer. Any skewing has an adverse consequence on the timing accuracy and potentially creating artificial DQS-DQ skew. The memory controller will move the Data (DQ) signals by synchronising with Differential Data Strobes (DQS), which in turn tracks the System Clock"
