В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake
В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake. Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77
F.A.Q.
F.A.Q.
Что это за процессоры? Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.
Какой процессор мне купить? Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат. Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате. Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.
Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.
С какими материнскими платами работают? Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.
Касаемо выбора материнской платы под разгон этих процессоров. Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI. Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504 Известные проблемы: На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы. На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса. На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.
А что насчёт работы с памятью DDR3? Официально платформа Skylake работает с DDR4 и DDR3L. Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации. Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.
Есть ли примеры скальпирования этих процессоров, что под крышкой? Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет. Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.
Что с разгоном? Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа. Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В. С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.
Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)
Обновлять биосы до последних версий не глядя не рекомендуется. У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx. В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0. В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.
Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).
Junior
Статус: Не в сети Регистрация: 05.09.2008 Фото: 8
Всем привет. Расскажу про свой QHQG L501C679. Приехал он в середине декабря. Собрал в Asus Z170-PRO, Cooler Master Hyper 212 EVO, Samsung EB1 2*16 2400. За мать огромное спасибо Drugok001(new). Взял у него с О.С. пресетами (8 шт.). Единственное, что поменял - уменьшил вольтаж и частоту памяти. В результате остановился на 4033 (168x24), 1.24В, память 2688, максимальная температура в LinX 0.6.9 по ядрам 73-82.
Большое спасибо участникам форума, но в первую очередь Drugok001(new)!
Member
Статус: Не в сети Регистрация: 21.03.2010 Откуда: Киев Фото: 0
_shpion_ писал(а):
Всем привет. Расскажу про свой QHQG L501C679. Приехал он в середине декабря. Собрал в Asus Z170-PRO, Cooler Master Hyper 212 EVO, Samsung EB1 2*16 2400.
Та ничего же себе у вас процессоры попадаются Спокойно без скальпа под нормальным куллером 4200Мгц возьмут. Блин, дурацкая лотерея
Junior
Статус: Не в сети Регистрация: 07.08.2016 Фото: 6
Доброго времени суток, камрады. В первую очередь хочу поблагодарить Туриста за его мод. биос, который я успешно прошил, Mellow за советы, которые помогли мне с выбором комплектующих, и остальных единомышленников.
Итак, у нас:

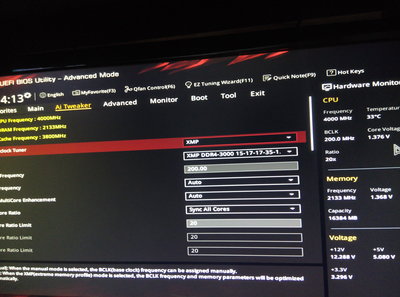

проц QHQG L501C294 4ггц (bclk200 x20) мать Asus z170 Pro Gaming, bios 2003 от Туриста, win10 озу Corsair Vengeance lpx 3000mhz c17 вк Inno3d 1070 бп Ultron Eco 850w
Разгон удался со второго раза, после первого был черный экран и пришлось сбросить перемычкой. Для закрепления XMP профиля памяти пришлось еще пару раз заново все настройки вбивать, ибо не хотело работать. Времени сильно тестировать не было, поэтому ориентировался на скрины Mellow и k-d m. Так что буду еще полировать все настройки для лучшего перформанса. К сожалению, должен констатировать, что мне понадобится ваша помощь в тонких настройках, а также в чтении некоторых данных. Ниже прикрепляю скриншоты успешного прогона Линкса и получившихся данных на сенсорах (особое внимание выделенному красным).

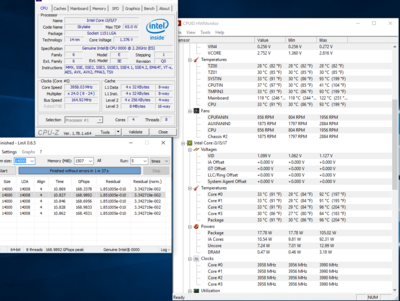

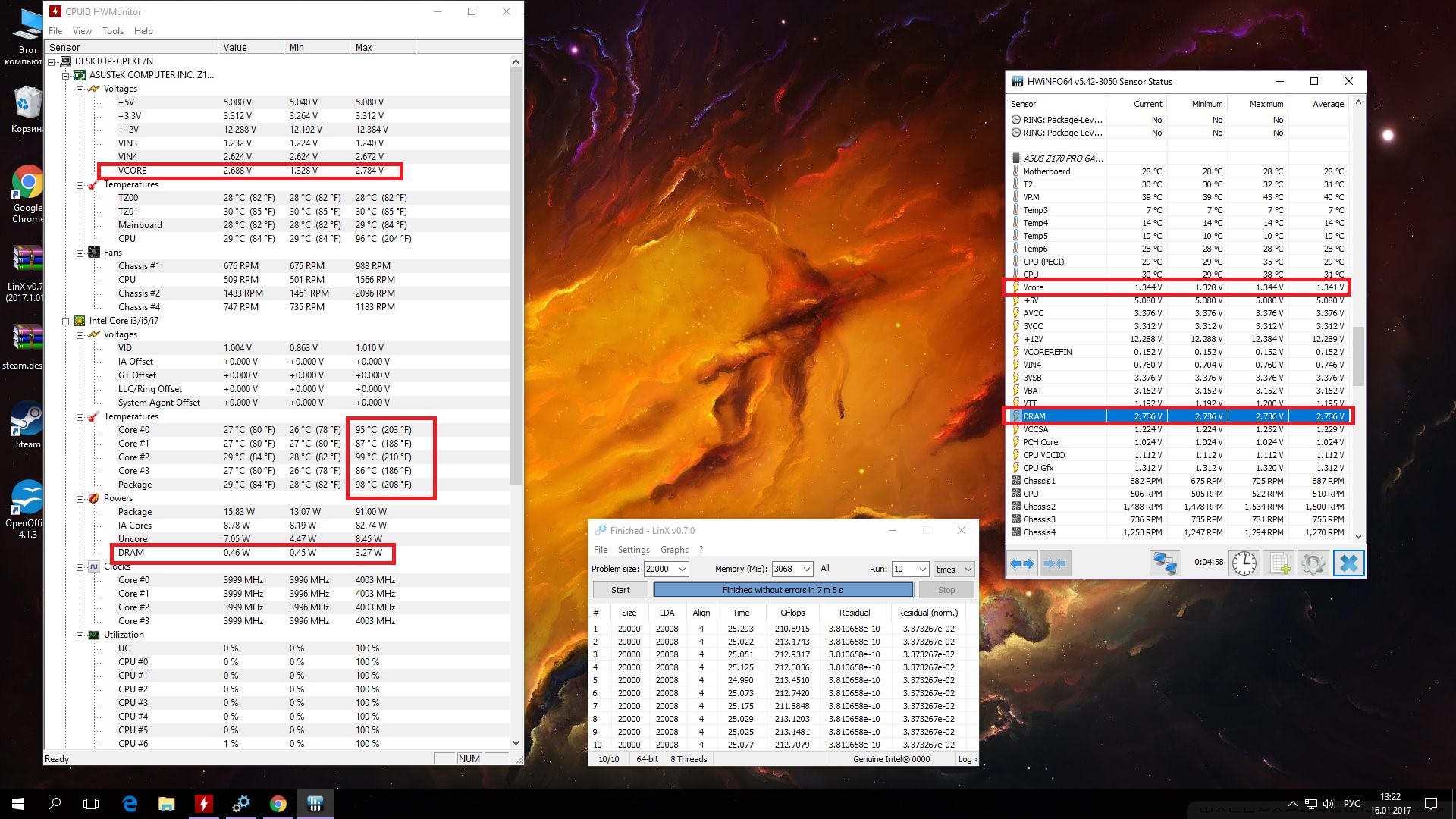

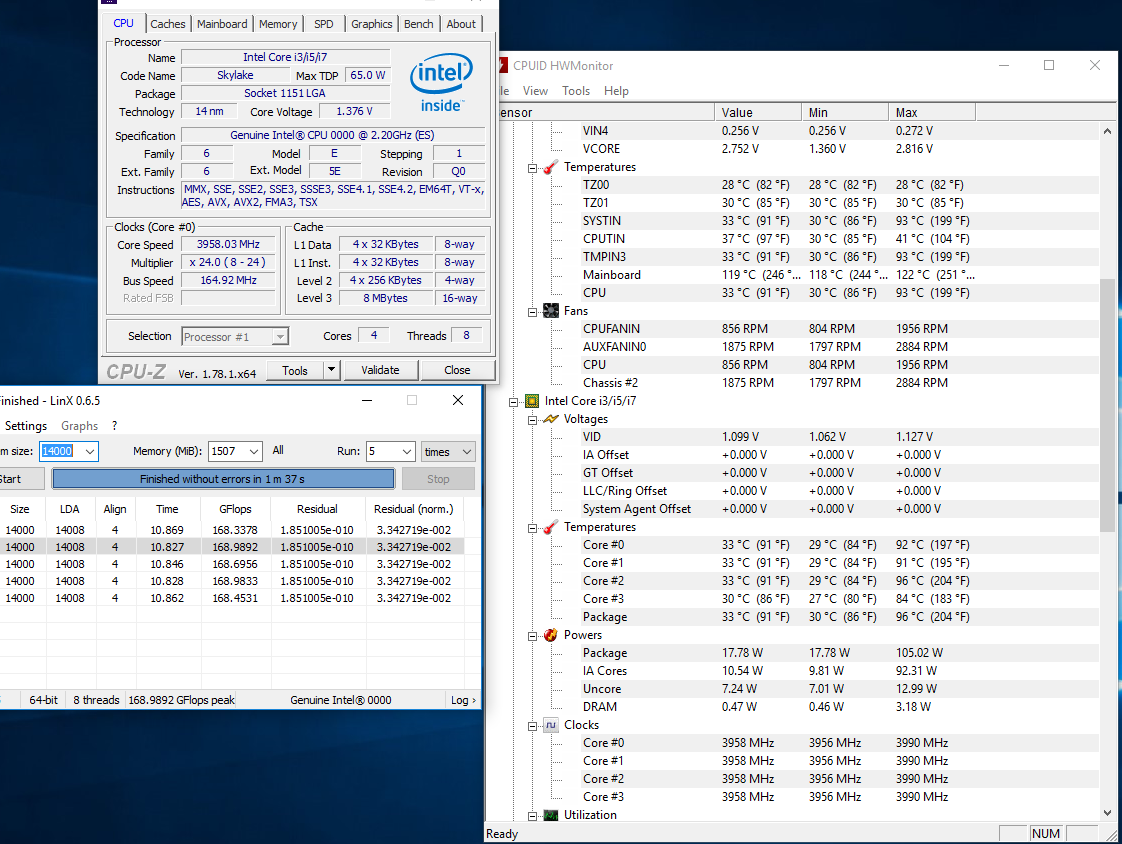

Возникли следующие вопросы: 1) Vcore 2.6+ в CPUID это вообще законно?! Датчики лгут ведь, нет? Я боюсь запускать заново комп, в случае чего готов снова обнулять джампером. В HWinfo Vcore значение другое. 2) Напряжение DRAM в обеих программах также беспокоит. В биосе отображается другое. 3) У меня хороший кулер Phanteks PH-TC14PE, но как видите Линкс проц прожарил до 98. До этого чуть другие напряжения выставлял - до 100 жарил. В общем стоит задача понизить температуры, желательно сохранив заветные 4ггц. Как уже говорил, из-за нехватки времени не все перепробовал, в особенности не трогал CPU LLC. Нужна ваша помощь.

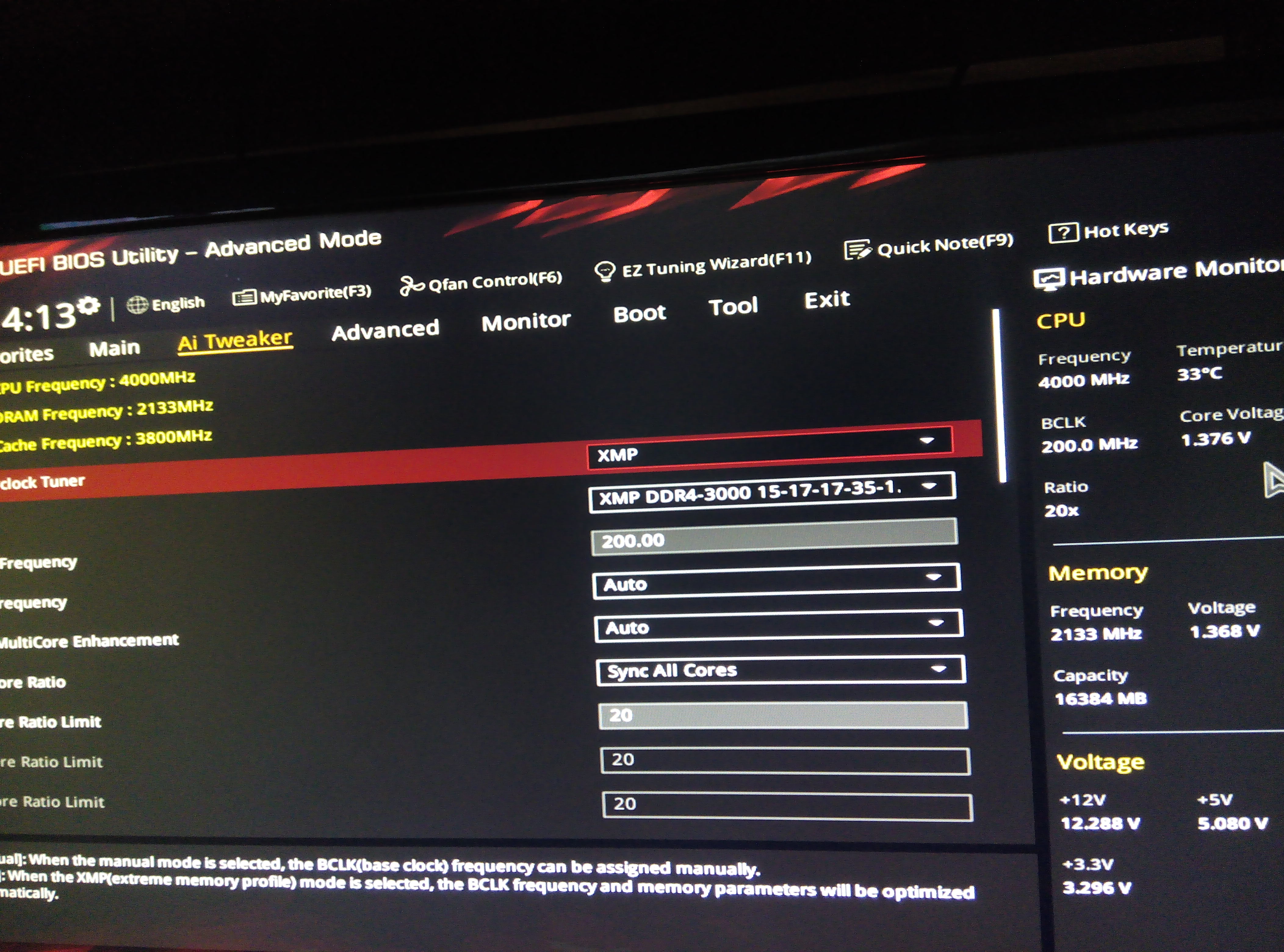

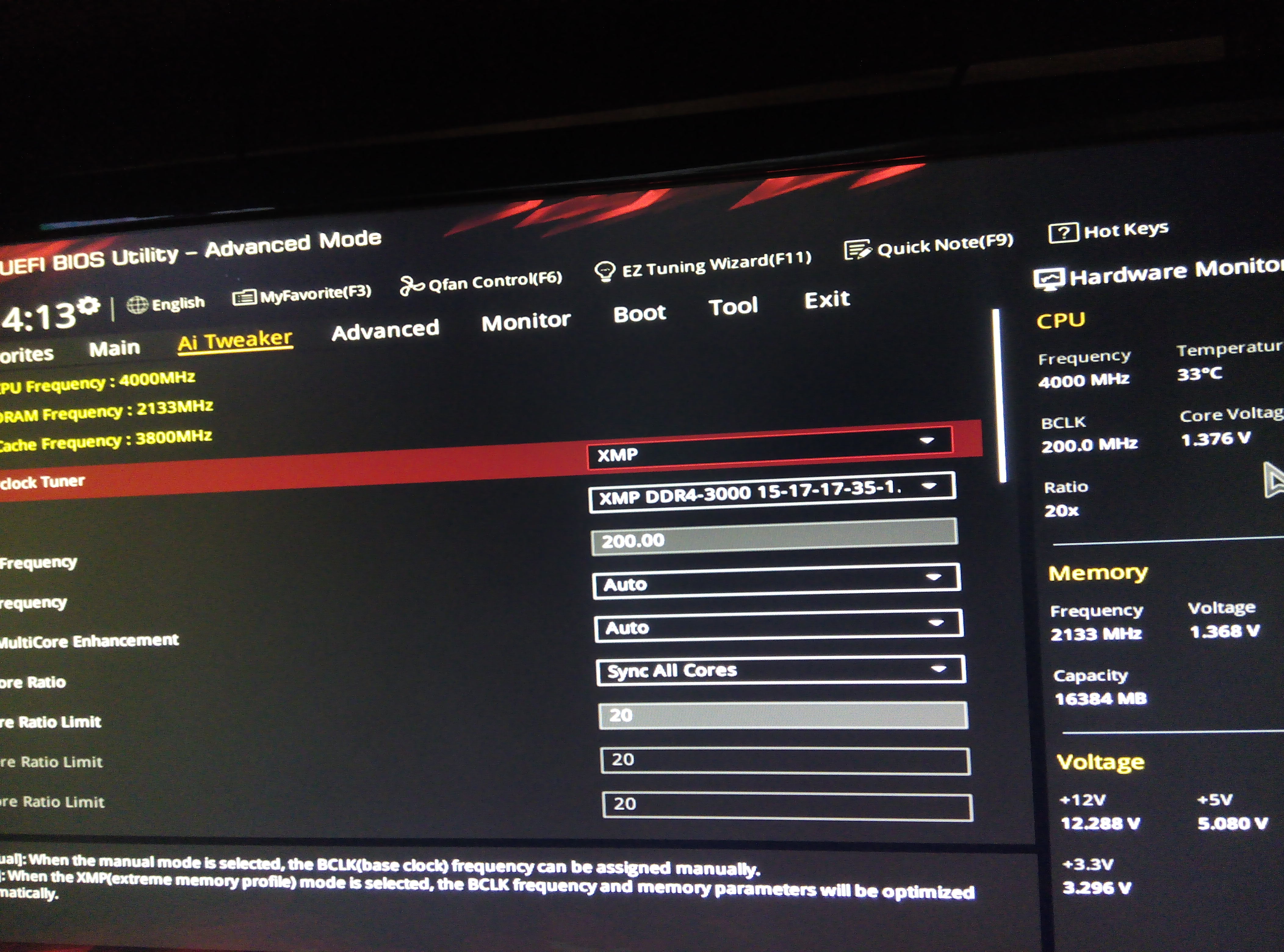

Настойки BIOS щас закину в профиль.
_________________ I7 QHQG l501 4Ггц, Asus z170 Pro Gaming
Последний раз редактировалось Coniferous 16.01.2017 17:22, всего редактировалось 1 раз.
Junior
Статус: Не в сети Регистрация: 05.09.2008 Фото: 8
Незваный Гость писал(а):
_shpion_ 1 в 1 как у меня проц. поздравляю. не пробовал выше. со скальпом как с куста 4400 возмет
Спасибо, первый раз в жизни в лотерею выиграл =) Выше пробовал, но необходимо повышение напруги на камень 1.35+ и понижение частоты памяти. Но получается та же производительность (220 в линкс) с температурой 95+. Скальпировать не хотелось бы, т.к. вероятность повреждения высока, а камень еще такой купить не смогу.
Member
Статус: Не в сети Регистрация: 11.04.2016 Откуда: Мск Фото: 6
Привет, форум! у меня 452@1.3 в разгоне до 3.85 ггц и всё хорошо работает, но при мониторинге заметил странную особенность: 1е ядро греется значительно больше других. То есть 0,2,3 в простое ~24, а 1е прыгает от 20 до 40 на ровном месте. И в нагрузке греется на лишний десяток градусов. Пока максимальный прогрев в синтетике 82 градуса, но чота сыкатно.
Member
Статус: Не в сети Регистрация: 23.10.2016 Фото: 18
пару замечаний по поводу мод биоса Туристоз я пока в процессе тестирования, но сразу бросилось в глаза, что турбобуст не работает как он работал в версии 0321, то есть молотит на постоянку на 24 множке не сбрасывая частоту до 22 множки. в простое. в принципе не критично, чисто факты.
Member
Статус: Не в сети Регистрация: 19.12.2016 Откуда: Тамбов Фото: 37
deapool26 Asus Z170-P vs Gigabyte Z170-D3H: 2 pci slot vs 3 pci slot 4 Sata 6.0Gb vs 6 SATA 6.0Gb Realtek® ALC887 vs Realtek® ALC1150 Realtek® RTL8111H vs Intel® GbE LAN 6 x USB 3.0 vs 8 x USB 3.0 0 x USB Type-C vs 1 x USB Type-C Gigabyte GA-Z170-D3H is best idea. Bios for ES CPU: Gigabyte LGA1151 на чипсете Intel Z170 (процессоры Skylake) #14397068 I have this motherboard, I know what I am saying. But only - before installing the CPU need to flash the BIOS on the specified link.
Member
Статус: Не в сети Регистрация: 23.10.2016 Фото: 18
в общем отвез сегодня мой недокамень на скальпирование к Алексею (Atheros)) очень приятный и общительный молодой человек) увидел много крутых железок и много много воды... получил кучу эмоций)) спасибо ему большое, за то что согласился помочь в столь деликатном вопросе) собственно пару скринов из разряда было - стало)
Добавлено спустя 22 минуты 29 секунд: задрал напругу до 1.45 по биосу, с 6 уровнем корректировки поднимается в линх до 1.472 в общем макс темпер 84

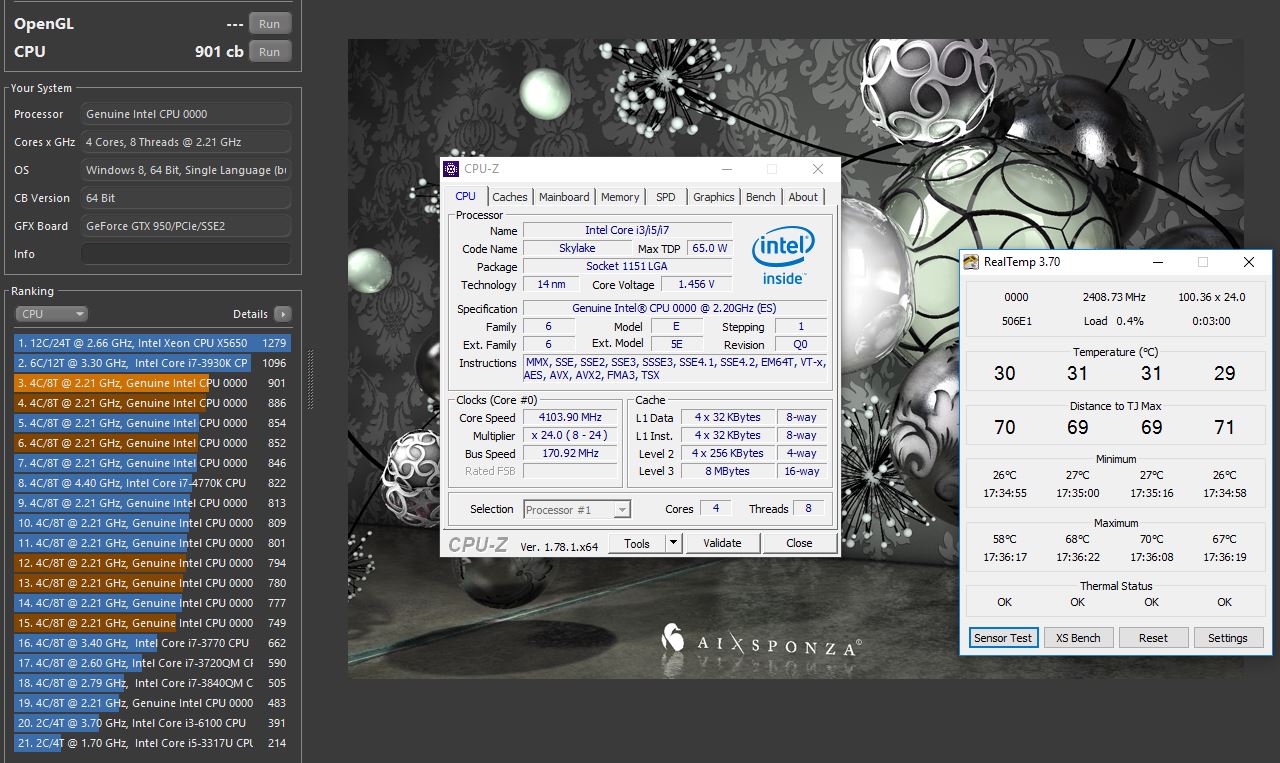

предел проца 4100 печаль, хотя в принципе я этого и ожидал. экспериментальным путём было определено, что на каждые 30 мгц надо повышать напругу на 1н шаг. собственно так и получилось. 4100 край. зато покорён психологический барьер в 900 очей в сиебенче)
Вложения:
сиебенч.JPG [ 213 КБ | Просмотров: 1733 ]
3333.JPG [ 137.24 КБ | Просмотров: 1761 ]

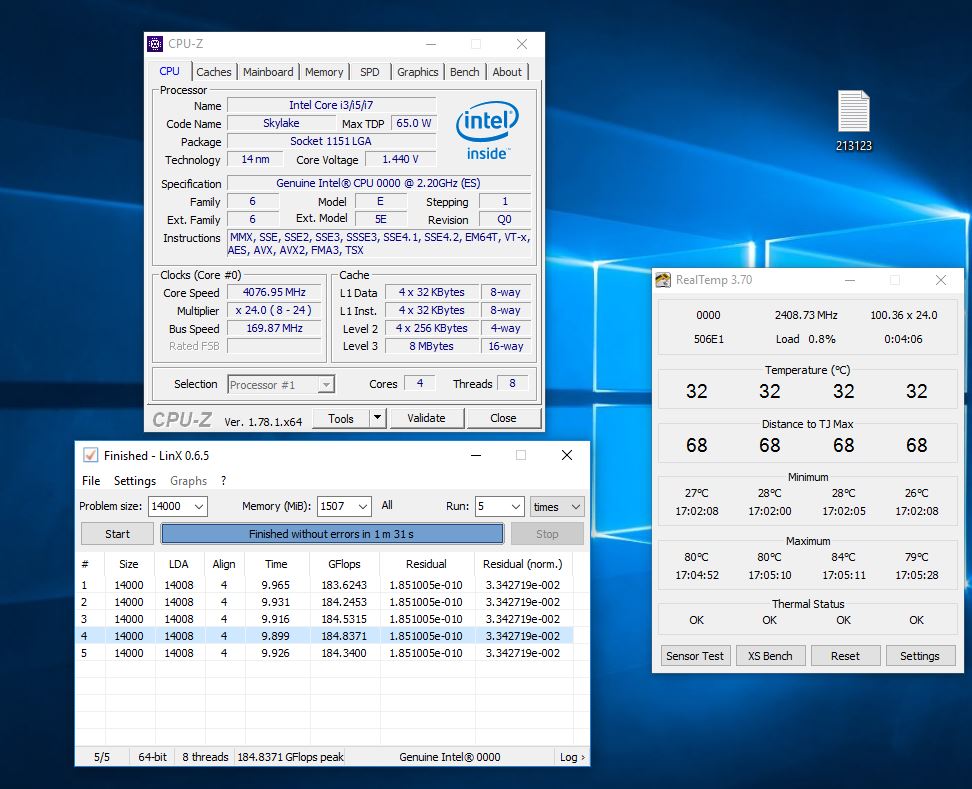

Комментарий к файлу: стало 564654654.JPG [ 137.01 КБ | Просмотров: 1782 ]

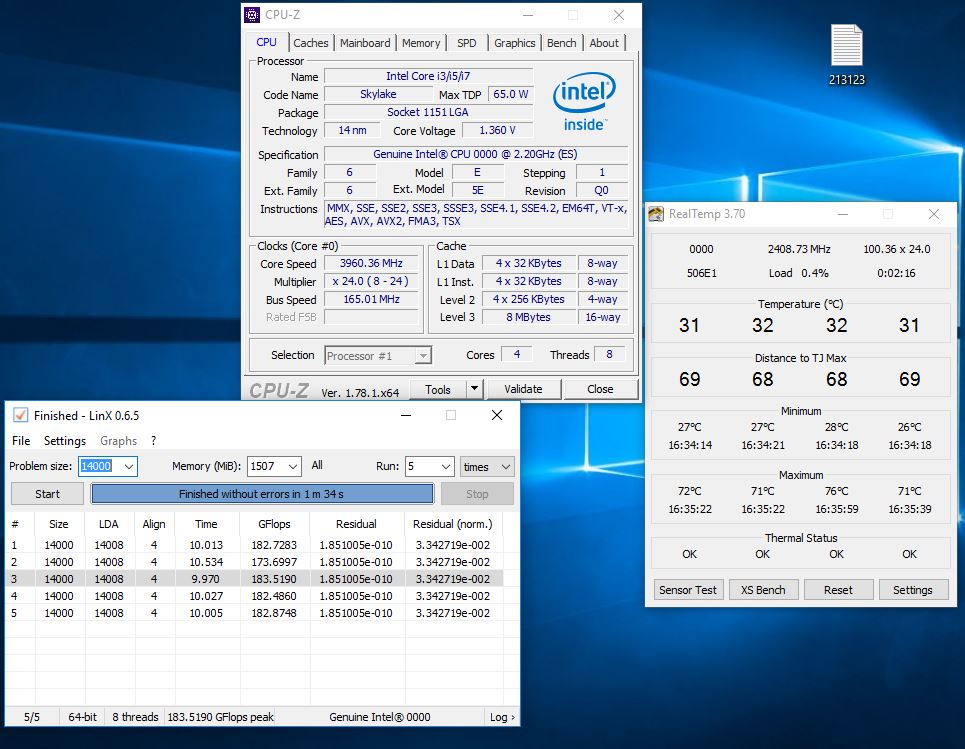

Комментарий к файлу: было линх.PNG [ 156.55 КБ | Просмотров: 1782 ]
Последний раз редактировалось sanchellio 16.01.2017 17:42, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 10.10.2016 Фото: 29
Coniferous писал(а):
1) Vcore 2.6+ в CPUID это вообще законно?! Датчики лгут ведь, нет? Я боюсь запускать заново комп, в случае чего готов снова обнулять джампером. В HWinfo Vcore значение другое. 2) Напряжение DRAM в обеих программах также беспокоит. В биосе отображается другое.
По двум пунктам за напряжение беспокоится нет смысла, таких напряжений быть не может... в HWiNFO более похоже на правду. Можно запустить и посмотреть уже мониторинг в биосе что там покажет.
_________________ пусть тот кто не разу не ошибался дальше сидит и ничерта не делает
Junior
Статус: Не в сети Регистрация: 07.08.2016 Фото: 6
Цитата:
По двум пунктам за напряжение беспокоится нет смысла, таких напряжений быть не может... в HWiNFO более похоже на правду. Можно запустить и посмотреть уже мониторинг в биосе что там покажет.
А напряжение DRAM 2.736 в HWiNFO это оно напряжение обеих планок складывает? Кстати, еще один момент который я не понимаю. Фиксирую напряжение ddr-4 в биосе 1.35В , согласно XMP-профилю, а итоговое выходит больше. Почему так? По поводу мониторинга в биосе см. ниже
Есть пара вопросов: - как проц ведет себя в режиме сна и гибернации? включил комп из сна и он зашел в биос, раньше такого не было. - чтобы сохранить энергосберегайки, мне в биосе поменять шино до 150 и напржение на проце и все ? мать asus z170i pro gaming, l452 сток, bios 2002 mod.
Под нагрузкой тоже множка только 24, как в посте выше.
_________________ i7 6400t / ASUS Z170I PRO GAMING / 8GB DDR4 2400
Member
Статус: Не в сети Регистрация: 10.10.2016 Фото: 29
Coniferous писал(а):
А напряжение DRAM 2.736 в HWiNFO это оно напряжение обеих планок складывает?
По всей видимости так и есть.
Coniferous писал(а):
Кстати, еще один момент который я не понимаю. Фиксирую напряжение ddr-4 в биосе 1.35В , согласно XMP-профилю, а итоговое выходит больше. Почему так?
Напряжение на памяти а так же на остальных компонентах в мониторинге с определенным шагом, так что не стоит переживать по этому поводу. У самого стоит напряжение в биосе 1.25 в мониторинге 1.264 так что это норма.
_________________ пусть тот кто не разу не ошибался дальше сидит и ничерта не делает
Member
Статус: Не в сети Регистрация: 16.09.2003 Откуда: Санкт-Петербург
Тут всплыл с моим инженерником любопытный глюк. На урезанных win8 сборках лопаткина отказываются стартовать драйвера nvidia на моей Geforce 970. При выводе видеосигнала на DVI разъем - ошибка драйвера, при выводе в display port - артефакты. Причем на его же сборках вин10, или его же полных, не урезанных версиях win8, все тип топ. Рассказываю это к тому, что похоже во встроенных драйверах винды, или еще где-то внутри есть часть, отвечающая за инициализацию нашего проца и неплохо бы править "микрокоды" не только в биос но и там.
чтобы сохранить энергосберегайки, мне в биосе поменять шино до 150 и напржение на проце и все ? Под нагрузкой тоже множка только 24, как в посте выше.
Вы на форуме только последнюю страницу читаете? Вот же 2 страницы назад я писал про энергосберегайки на такой же матери. И множитель у меня до 26 на одном из ядер и кэше поднимается. Что на шине 140 (у меня больше не запускается) дает 3640МГц.
Member
Статус: Не в сети Регистрация: 23.10.2016 Фото: 18
bb9650 у меня до 149 шины работали, но напругу как на сбрасывать так и не понял, адаптив мода нету, а оффсет слишком задирает стартовую напругу при разгоне по шине.
Member
Статус: Не в сети Регистрация: 19.12.2016 Откуда: Тамбов Фото: 37
bb9650 Посмотрите, пожалуйста мои параметры настройки биоса для работы со проца с энегросберегайками и бустом. Правда у меня материнская плата Gigabyte, но настройки похожи. Главное задать напряжение смещением, плюс для подстраховки задать вручную CPU System Agent и CPU VCCIO напряжения.

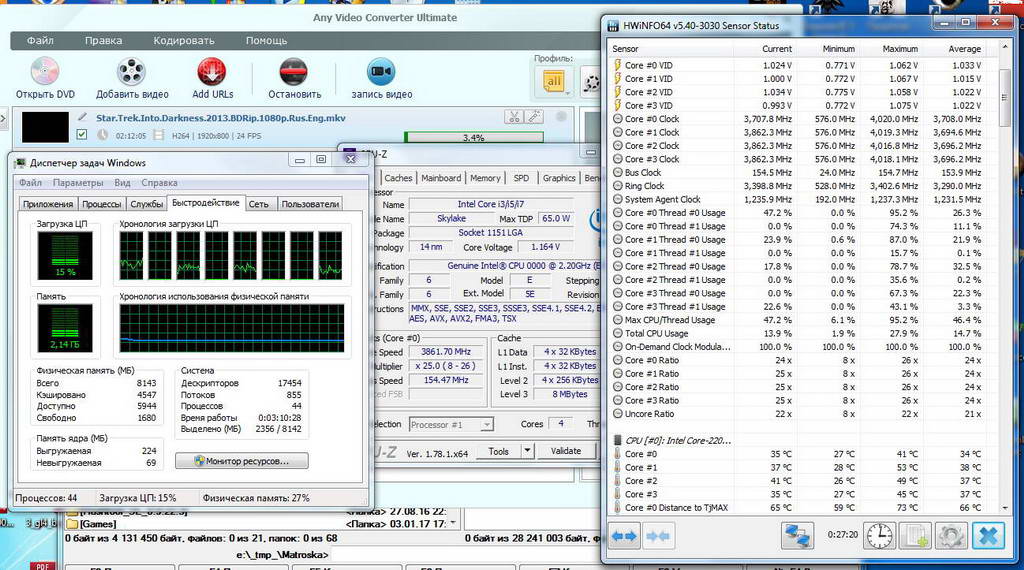

Добавлено спустя 1 минуту 40 секунд: Процессор работал при однопоточной задаче на частоте 4 Ггц и напряжении 1.225 В Пример работы процессора при конвертировании видео:
Вложение:
TurboBoost в действии.jpg [ 130.08 КБ | Просмотров: 1525 ]
