В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Mellow А проц живым остался?

Добавлено спустя 52 секунды:
И никель на месте? :)) Пожалуйста, фото выложи.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf


Последний раз редактировалось Postarc 19.01.2017 18:03, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 21.03.2010
Откуда: Киев
Фото: 0
Mellow писал(а):
Ты просто подумай как их можно нанести. Я не представляю как можно с такой силой ударить по процессору и чтоб он еще при этом работал.

Наверно били раскалённым молотком (ножом) в 1000С :lol:

Просто всё таки тут проскакиывал процессор без 2 конденсаторов на пузике.

Хотя согласен, что для подобного повреждения надо очень хорошо стукнуть по ЦП, и крышку прогнёт не только в месте удара. А если капнуть кислоты на процессор, то надписи не останется. В общем - загадка))

У продавца рейтинг до 10 отзывов - такая покупка рискованная конечно. 3000 уев он на своих 20 ЦП заработает а дальше это будут уже проблемы Aliexpress.


Последний раз редактировалось Veselchuk-pesemist 19.01.2017 18:04, всего редактировалось 1 раз.



Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
Postarc У меня без проца просто крышка, я когда скальпировать учился, тренеровался на них.. Вот их и валяется куча. Короче не вариант на крышке ударом такую вмятину оставить.

Добавлено спустя 2 минуты 20 секунд:
Postarc Сейчас выложу. Батарейка на фотике разрядилась, на тел не хочу качество не то. Короче через полчаса будет фото. Никель сохранился.
Плюс там еще с обратной стороны при ударе идет деформация крышки нехилая. Короче точно не от удара эти вмятины. Просто поры при отливке. Иначе эти деформации продавили бы текстолит и крышка ровно никогда бы не стояла.

_________________
Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/




Member
Статус: Не в сети
Регистрация: 28.10.2016
Откуда: СПБ
Фото: 16
Nik-Te писал(а):
Народ, подскажите, а qh8g(про который я тут писал что видеоядро работает), заведется на h110 ? Конкретно на ASUS H110M-R/C/SI, хочу купить эту материнку. Думаю пока без разгона, а возможно его вообще не будет, потому что вк будет скорее всего rx470, пока хочу на встройке сидеть. Беспокоит что вдруг ht не заработает или выход через hdmi, а он нужен.

Поскольку никто не проверял с конкретной платой, то и однозначного ответа вам не скажут. Однако, если видео работает на одной плате, то почему бы ему не работать на другой? Скорее всего все будет хорошо.
И, кстати, мать выглядит очень приятно.

----------
две страницы обсуждения вмятин на крышке.... Бесполезность. Процессор либо заработает либо нет. В последнем случае - открытие спора. Единственное, что вижу - это тепло сниматься может немного хуже. Будет допустим +5 градусов даже, ну и что? Все равно все упирается в интел-термо-интерфейс.
upd: хотя лично я бы не стал брать такую вещь

_________________
Не искажайте наименование комплектующих, название опций в BIOS. Тогда поиск будет работать лучше.
#Жду TigerLake с 2016г.


Последний раз редактировалось regme 19.01.2017 18:16, всего редактировалось 2 раз(а).



Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
regme Ну вот эксперимент проведен, результаты приведу, что б больше не возвращаться к этому.

_________________
Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Фотообзор по деформации крышки процессора Celeron D:

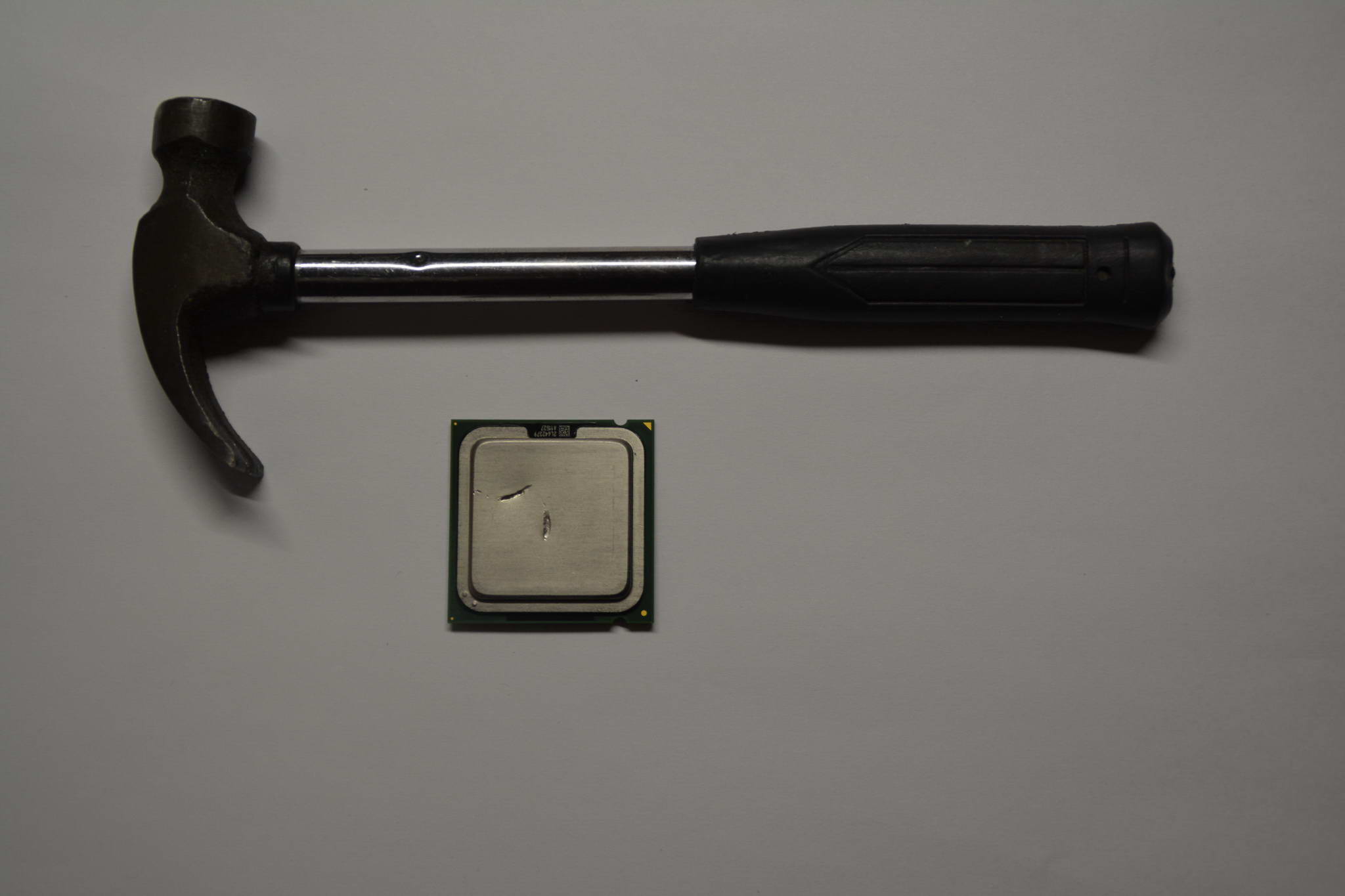

Процессор был расположен на деревянном основании и по нему нанесено два угловых удара с приложенной силой инструментом в виде молотка, весом 91 грамм.

Вложение:
Инструмент.jpg [ 122.51 КБ | Просмотров: 2176 ]

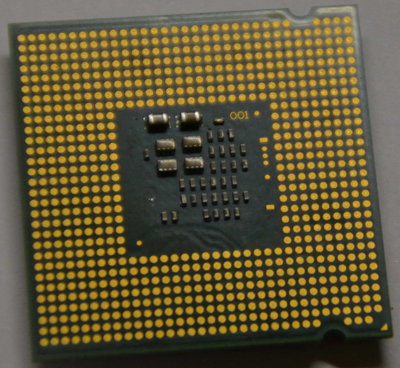

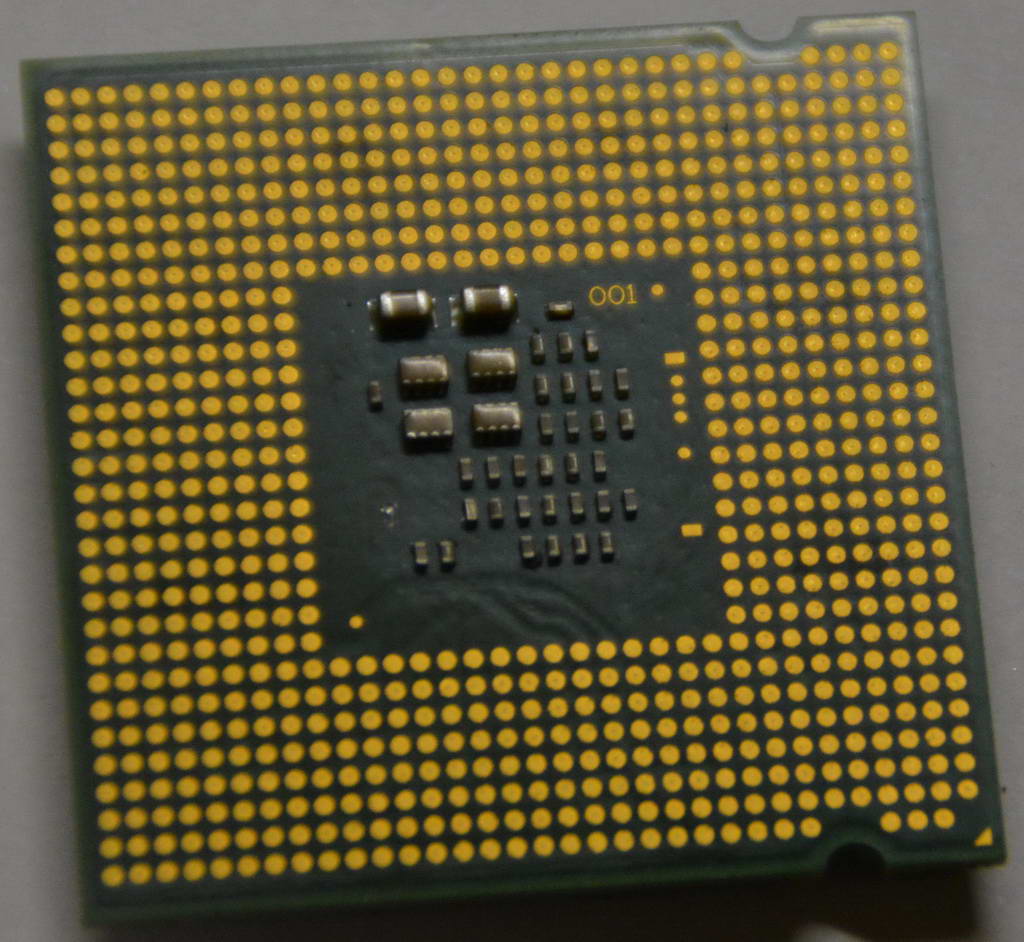

В результате деформации крышки процессора подложка процессора стала выпуклой. Внешний осмотр показал отсутствие одного из SMD компонентов на нижней стороне процессора.

Вложение:
DSC_3862.jpg [ 189.75 КБ | Просмотров: 2176 ]

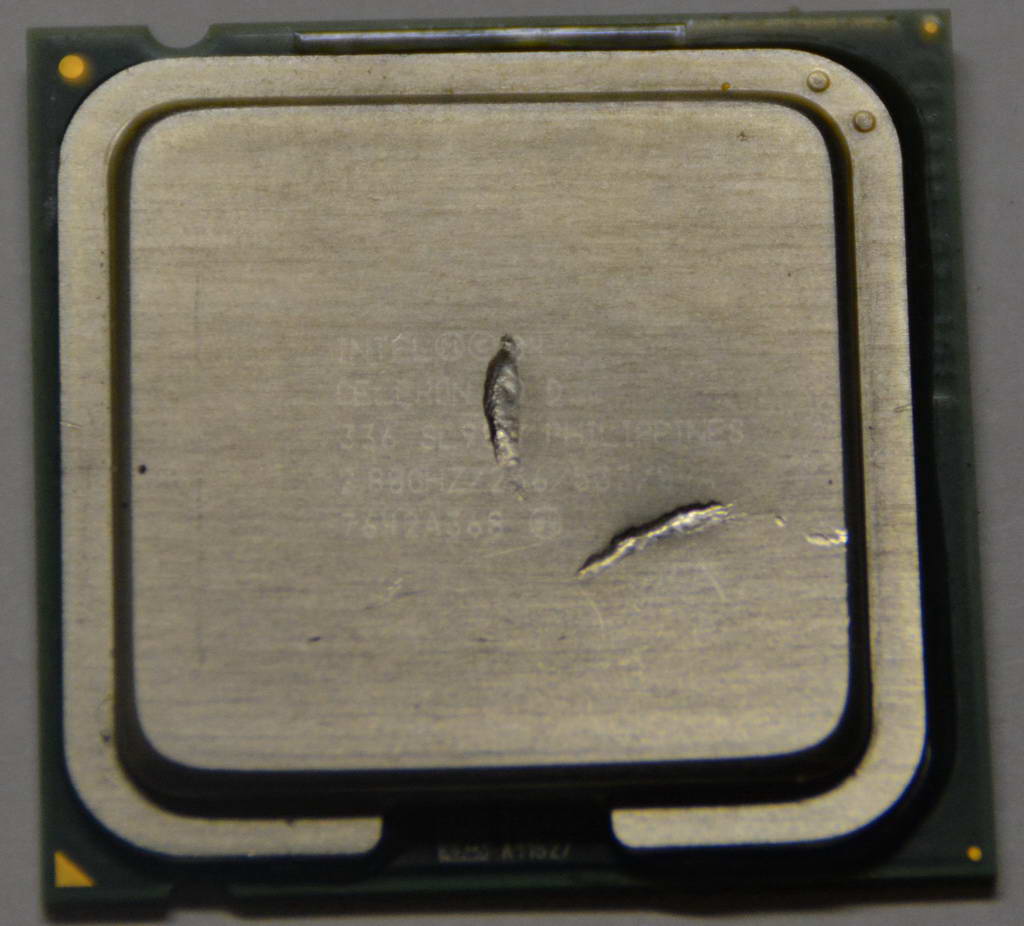

На крышке процессора сохранился слой никеля, сохранность маркировки подтвердить не могу, так как она нанесена неглубокой гравировкой, которую плохо видно.

Вложение:
Верх.jpg [ 127.26 КБ | Просмотров: 2176 ]

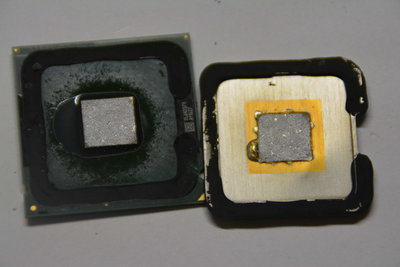

Было произведено скальпирование образца путем подрезания герметика лезвием и последующим прогревом крышки до расплава припоя. Скальпирование подтвердило сохранность кристалла процессора, на нем отсутствуют следы скола, трещин, и каких либо других деформаций. После снятия крышки подложка процессора стала снова ровной.

Вложение:
DSC_3860.jpg [ 217.31 КБ | Просмотров: 2176 ]


В результате проведенного опыта подтверждаю, что следы деформации на инженерных процессорах вполне могли быть нанесены округлым тяжелым предметом не менее 100 грамм. Кристалл процессора способен выдержать такие нагрузки. Но деформация крышки приведет к деформации подложки. Если на поврежденных образцах нет выпуклости подложки, то можно предположить, что удары произведены по снятой с процессора крышке, либо после нанесения ударов процессор был скальпирован, крышка выпрямлена и наклеена снова.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Shadow Warrior 2 писал(а):
"инженерные"... а кроме инженерных есть еще художественные?

Есть и с эксклюзивным оформлением на крышке в виде вмятин.




Member
Статус: Не в сети
Регистрация: 23.12.2016
А вообще на моём qhqg l448 от этого продавца на крышке только поверхностные царапины как от неаккуратного монтажа/демонтажа кулера, и незначительные сколы подложки по краям. Но зато с учётом кэша в середине декабря где-то в 7300 обошёлся.

_________________
Intel i7 6400t QHQG l448 3.7GHz, Asus Z170-K, 1x16gb 2900MHz, Palit Gamerock premium GTX1080TI 2050MHz.




Junior
Статус: Не в сети
Регистрация: 17.01.2017
А крышку можно заменить от любого другого процессора? К примеру
И где её купит :D

_________________
AsRock z170m pro4s | Skylake ES I7-6400t QHQG L451C919 | DDR4 Corsair Vengence LPX 2666 Mhz 8 Gb| Asus GeForce GT 730 1GB SL




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
manowar123 Могу продать крышку от селерона! После обзора она мне не нужна ;)

Добавлено спустя 4 минуты 20 секунд:
Можно ли вместо жидкого металла использовать в качестве термокомпаунда сплав Розе?

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18
Postarc на мой взгляд температура плавления у него низковата, было бы 100+ еще ладно а так... хз. опасно )




Member
Статус: Не в сети
Регистрация: 03.03.2011
Postarc писал(а):
термокомпаунда сплав Розе?

посмотрите теплопроводность этого сплава и у вас вопросы отпадут сами собой




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Postarc писал(а):
Могу продать крышку от селерона!

Селерон на другой сокет, у всех поколений процессоров разная высота кристалла, даже у Haswell кристалл выше и крышка не подойдет.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
TyPuCToZ Да это как бы шутка была :-)

Добавлено спустя 1 минуту 3 секунды:
Тем более вид у нее не совсем товарный стал...

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 17.01.2017
TyPuCToZ Спасибо за важную информацию

_________________
AsRock z170m pro4s | Skylake ES I7-6400t QHQG L451C919 | DDR4 Corsair Vengence LPX 2666 Mhz 8 Gb| Asus GeForce GT 730 1GB SL




Member
Статус: Не в сети
Регистрация: 03.11.2008
regme писал(а):
Народ, подскажите, а qh8g(про который я тут писал что видеоядро работает), заведется на h110 ? Конкретно на ASUS H110M-R/C/SI

тоже интересно, ибо ценник бросовый и плата с хдмай, но надо пробовать есть магазины с манибэком? будешь первым, мой 73 еще даже не отправили((

_________________
AsRock B150M-HDS(7.10 MC_A0) i7 6400T QH73(C443A688) 2300-2900ТВ 2x8 Hynix HMA41GU6AFR8N 2400 13-13-13-31 DEEPCOOL GAMMAXX 300 WD Blue 1TB FSP350PNRI




Member
Статус: Не в сети
Регистрация: 16.09.2003
Откуда: Санкт-Петербург
manowar123 писал(а):
Вот бы экспресс проверочку с разгоном до 3.8 хотя бы


Мой QH8G первоначально вообще хаотично глючил, то грузился на одной и той-же частоте то нет. Модифицировал биос своей Z170M-E D3 микрокодами, прошил. Проц перестал болтаться как какашка в проруби и стал стабильно гнаться до 140 по шине(~3400Mhz). выше не идет хоть убей!

Postarc писал(а):
Доказательств не видел что то рабочего видеоядра. Наличие еще не значит работоспособность.

Видео-ядро глючит в винде если поставить драйвера, небольшие артефакты и непрорисовка окон рабочего стола пока мышкой не потаскаешь.
Если остаться на Microsoft Basic драйверах то для ворда ексела видео вполне рабочее вплоть до частоты 140Mhz по шине(то есть не отваливается при разгоне).
В биосе у мамки Z170M-E D3 для видео куча настроек так что можеудаться его подстроить чтобы не глючило, но честно говоря она меня итак устраивает.

ps: сунул внешнюю затычку Geforce 710 - завелась с пол-тычка и благополучно работает.

_________________
I5-14600K,DEEPCOOL AK620 WH, MSI Z690-A Pro WIFI DDR4, Cruicial Ballistic 2x16Gb BL2k16G32c16u4r, MSI 5070 TI Gaming Trio OC, Creative SB X-FI Titanium (PCI-E)




Member
Статус: Не в сети
Регистрация: 06.12.2016
Фото: 11
Отпишусь и я о своих достижениях , камень у меня QHQG L501C679 мать Asus Z170 Pro Gaming она мне вышла дешевле чем А и РRO
Сразу же прошил мод БИОС от TyPuCToZ за что ему отдельное спасибо,Планировалось разогнать проц до 3600Ггц 150х24 с включенными энергозберегайками мне как бы хватало для всего ,но чет при включении spread spectrum комп вис в окошках видать при переключении частот хотя народ вроде писал что на шине 150 еще должно работать ну хз,Тогда плюнул на сберегайки и решил погнать дальше ну и остановился на шине 160х24=3841Ггц проходит Линкс Сибенч ,температура 86 максимум вообщем меня все устраивает,скрины прилагаю:
23714
У меня в личном альбоме лежат настройки биос мб кто нибуть подскажет почему у меня не работают сберегайки.
А вообще всем спасибо за вашы труды в работе по раскрытию разгонных возможностей инжинерников без вас ничего бы я наверное сам не сделал бы

_________________
3800X/C6H/G.Skill TridentZ-3866@3733 4x8/Fractal Design Celsius S36/MSI GTX1070 Gaming X/Fractal Design Ion+ 760p




Junior
Статус: Не в сети
Регистрация: 14.05.2016
Откуда: Москва
sanchellio, вернемся к MSI. Скрины на 175 шине выкладывал. Да эта была не msi z170 pro gaming, а z170 krait gaming. Платы из одного ценового диапазона с полностью одинаковыми характеристиками. Если Вам интересно, могу запуститься и заскринить 185 шину на своей мп. Я думаю максимальная частота шины зависит от конкретного экземпляра мп. Вон у товарища Mellow, на пред. топовой м5 шина выше 170 подниматься так же не хотела. Я подозреваю, что у всех мп, любого вендора аналогичная ситуация с максимальной частотой шины, от платы к плате. Может быть конечно в меньшей степени.

Добавлено спустя 21 минуту 57 секунд:
sanchellio, в итоге не стал дожидаться Вашего ответа, да и самому стало интересно, поднимет ли плата шину 200. Подняла без всяких проблем. Дальше поднимать не стал, поздно уже, нужно отдыхать.

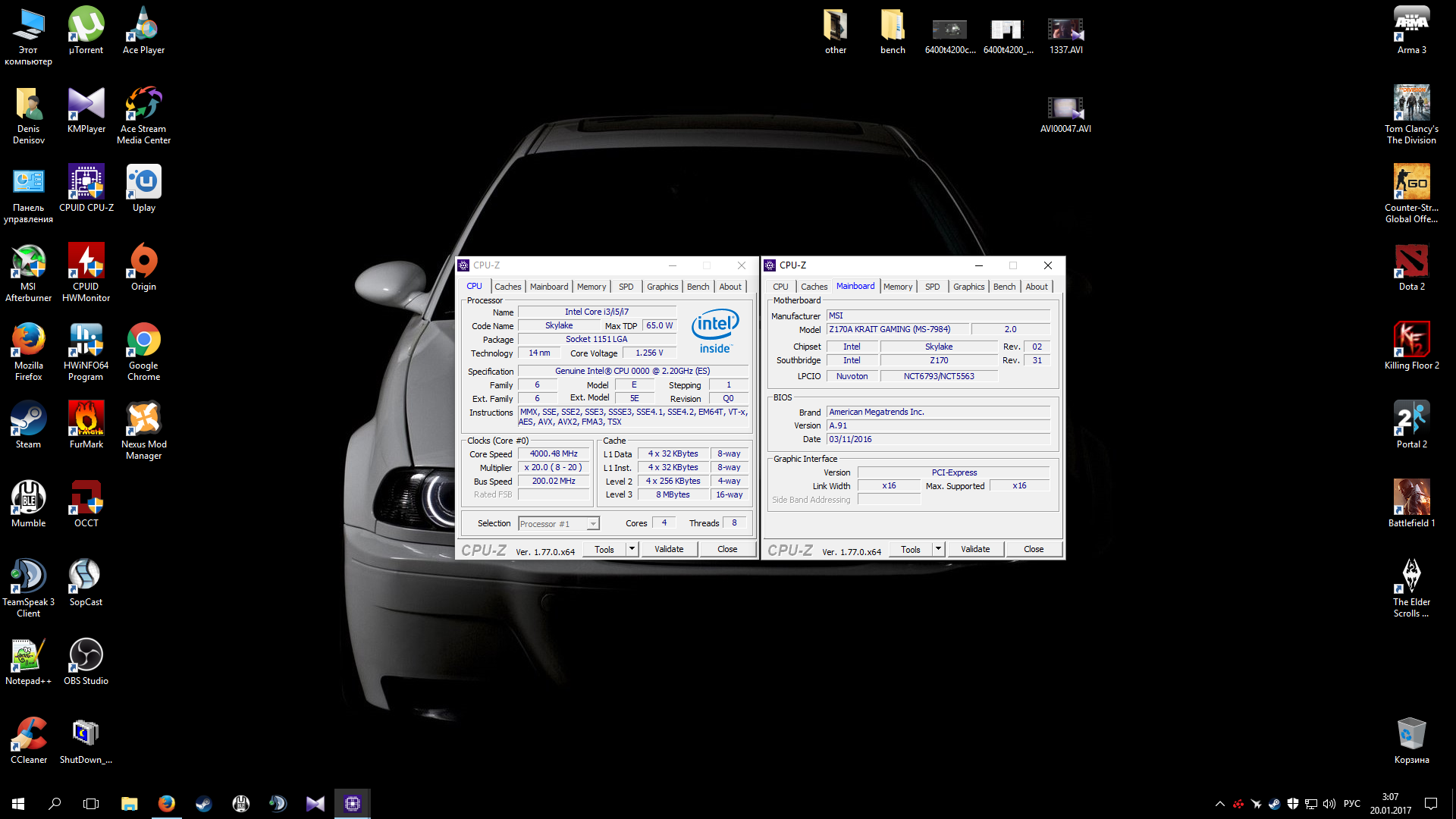

cpuz
Вложение:
200fsb.png [ 415.28 КБ | Просмотров: 1913 ]

Да, мп не та, что Вы просили. Но думаю MSI как вендора это оправдает. Хотя тех. поддержка у них оставляет желать лучшего.
Скорее всего, человеку с той темы ссылку на которую Вы предоставляли, не повезло с конкретным экземпляром.




Junior
Статус: Не в сети
Регистрация: 07.08.2016
Фото: 6
MakaRenkO писал(а):
остановился на шине 160х24=3841Ггц. мб кто нибуть подскажет почему у меня не работают сберегайки.


По-моему, у товарища k-d m (мать у него та же) в альбоме настройки какие-то энергосберегающие стояли, но могу ошибаться. В одном из гайдов из шапки писали, что сберегайки после шины 150 не работают, но мне кажется это спорное утверждение.

_________________
I7 QHQG l501 4Ггц, Asus z170 Pro Gaming


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16604 • Страница 410 из 831<  1 ... 407  408  409  410  411  412  413 ... 831  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Nick57, Skiffjkee и гости: 19


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
