LEV. писал(а):
Неужели PCI-e ?
Да, один из выводов интерфейса PCI-E.
Реклама

Партнер
  diehard44

Junior
Статус: Не в сети
Регистрация: 08.04.2015
Здравствуйте, нужна помощь знатоков. Оторвалась крайняя левая ножка на процессоре phenom ii x4 965.
#77
Судя по вот этой распиновке http://forum.sysman.ru/index.php?act=At ... 1323252319
это ножка AL3, которая нафиг не нужна, но винда не загружается, а при восстановлении выдает синий экран.
Так как я полный ноль в этом, прошу посоветовать что делать.

Вроде где то валялся старенький athlon, если оттуда ножку позаимствовать, будет ли работать?
Или медным проводом заменить?
  maco

Member
Статус: Не в сети
Регистрация: 04.10.2004
diehard44 писал(а):
Судя по вот этой распиновке
Тот мусор, который приведен по ссылке, не является распиновкой AM2/AM2+/AM3 :lol:.

diehard44 писал(а):
это ножка AL3, которая нафиг не нужна
Вообще-то AL29 :D. Хотя даже AL3 по вышеприведенной мусорной ссылке нужна для нормальной работы процессора совместно с остальными устройствами :).

P.S. AL29 в данном случае относится к одному из каналов памяти.
  diehard44

Junior
Статус: Не в сети
Регистрация: 08.04.2015
подскажете как исправить ситуацию? :)
  sgs

Member
Статус: Не в сети
Регистрация: 08.05.2008
Откуда: Москва
Фото: 17
diehard44 Прямыми руками аккуратно заменить ногу взяв ее у донора.
  Fidelio

Member
Статус: Не в сети
Регистрация: 20.12.2014
Помнится, восстанавливал работоспособность системы на Athlon 4000+ 939 даже без пайки, просто вставив в соответствующий разъём сокета отрезок иголки/скрепки (уже не помню) подходящей длины. Работало :D повторять, правда, категорически не рекомендую)
  Ecowar

Member
Предупреждение
Статус: Не в сети
Регистрация: 02.05.2008
Откуда: скрепы
Фото: 54
при втором снятии проца с hero vii заметил,что пару контактов выделяются из общей массы..немного погнуты.Ставил аккуратно.
#77

за что они отвечают?

_________________
Запахло рывком.....

  maco

Member
Статус: Не в сети
Регистрация: 04.10.2004
Ecowar
Кто-то мешает почитать документацию, которая легко доступна на intel.com?
  kotezloy

Junior
Статус: Не в сети
Регистрация: 22.04.2015
Всем доброго времени суток.

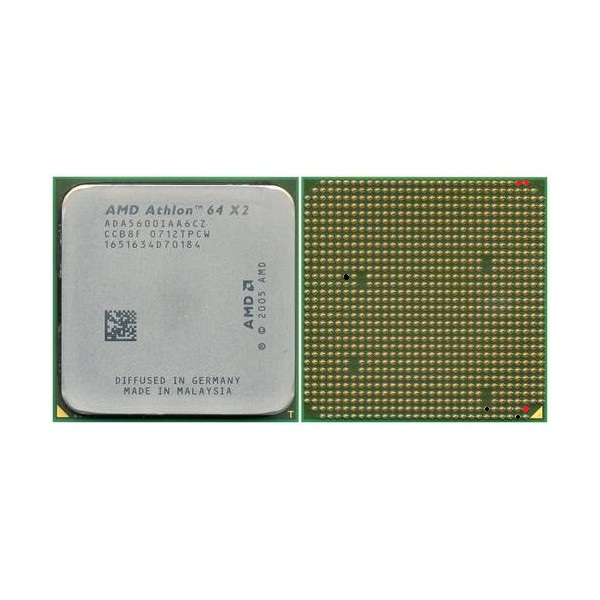

Попал мне в руки процессор AMD Athlon 64 X2 ADA5600IAA6CZ в нерабочем состоянии. пара ножек искривлены и три выломаны. Искривленные ножки выровнять не получится. как-то загнуты они неестественным образом. Какие мог - подправил.
На фото черным цветом обозначены согнутые ножки, красным выломанные.
Ув. Знатоки, критичны ли эти повреждения?(может они не задействованы?) Если задействованы, будьте добры поделится схемой pinout для перепайки
Вложение:
1229-2907-thickbox.jpg [ 68.74 КБ | Просмотров: 4318 ]


  maco

Member
Статус: Не в сети
Регистрация: 04.10.2004
kotezloy
C2, H2 - можно не восстанавливать - это питающие выводы, они дублированы.
C31, D31, AF19 - восстанавливайте, это выводы, которые относятся к памяти.
D1 - восстанавливайте, это VID4.
  kotezloy

Junior
Статус: Не в сети
Регистрация: 22.04.2015
maco писал(а):
kotezloy
C2, H2 - можно не восстанавливать - это питающие выводы, они дублированы.
C31, D31, AF19 - восстанавливайте, это выводы, которые относятся к памяти.
D1 - восстанавливайте, это VID4.

А какие это именно ножки? Можете показать на фото?
  maco

Member
Статус: Не в сети
Регистрация: 04.10.2004
kotezloy писал(а):
А какие это именно ножки?
Указанные вами :D.

kotezloy писал(а):
Можете показать на фото?
Ваше фото - вид снизу: от ключа по горизонтали справа налево - буквы, от ключа снизу вверх - цифры.
  matocob

Member
Статус: Не в сети
Регистрация: 31.07.2006
Откуда: Академгородок П
Фото: 124
maco писал(а):
Ваше фото - вид снизу: от ключа по горизонтали справа налево - буквы, от ключа снизу вверх - цифры.

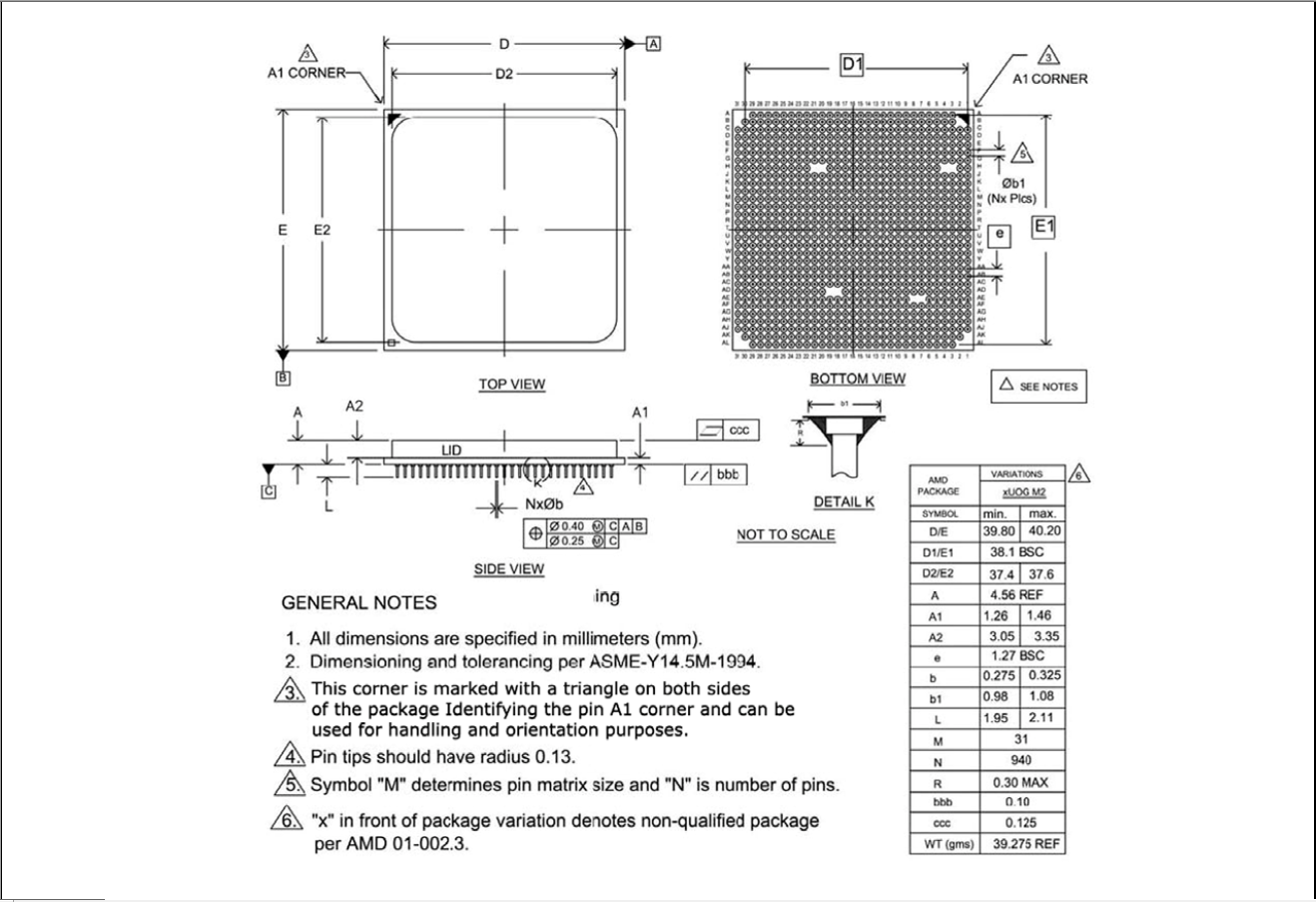

Чтобы не было разночтений:
со стороны ножек процессора треугольный ключ должен находиться в верхнем правом углу
нумерация справа налево идёт цифрами, а сверху вниз - буквами.


Вложения:
Socket_AM2.png [ 441.66 КБ | Просмотров: 4257 ]
  EDKuz

Junior
Статус: Не в сети
Регистрация: 27.11.2009
Здравствуйте!
Плата GA-M52L_S3P (rev. 1.0) Soket AM2,
Процессор Athlon II X3 440,
Отсутствуют B30, C30, C31, D31, AG31, AH31, AJ1, AJ31, AK30, AL11
В биос загрузилась, какие нужно восстанавливать, какие не критичны?
Спасибо!
  matocob

Member
Статус: Не в сети
Регистрация: 31.07.2006
Откуда: Академгородок П
Фото: 124
EDKuz писал(а):
Здравствуйте!
Плата GA-M52L_S3P (rev. 1.0) Soket AM2,
Процессор Athlon II X3 440,
Отсутствуют B30, C30, C31, D31, AG31, AH31, AJ1, AJ31, AK30, AL11
В биос загрузилась, какие нужно восстанавливать, какие не критичны?
Спасибо!

B31 - VSS (некритично)
С30 - MBDM[3]
C31 - MB_DQS_L[3]
D31 - MB_DQS_H[3]
AG31 - MB_ODT[1]
AH31 - MB_DATA[37]
AJ1 - VLDT_A
AJ31 - MB_DATA[32]
AK30 - VSS (некритично)
AL11 - VDDIO_FB_L
Итого, всего только 2 вывода не критичны.
  maco

Member
Статус: Не в сети
Регистрация: 04.10.2004
matocob
Вообще-то AJ1 тоже не критична.
AG31 и AL11 - критичность зависит от матплаты. В случае указанной матплаты не критичны.

P.S. Да и автор уже 8.05.2015 доремонтировал указанный объект :).
  matocob

Member
Статус: Не в сети
Регистрация: 31.07.2006
Откуда: Академгородок П
Фото: 124
maco писал(а):
P.S. Да и автор уже 8.05.2015 доремонтировал указанный объект :).

Рад за автора и за вашу осведомлённость. Для меня, например, ремонтная документация на материнки - это проблема, потому и страхуюсь от ошибок, указывая только заведомо дублированные ноги в качестве некритичных ;)
AG31 - MB_ODT[1] - отвечает за выбор старших банков ОЗУ и от материнской платы не зависит; при смене оперативки, отсутствие этой ножки может привести к ошибкам чтения-записи;
AL11 - VDDIO_FB_L - один из контактов дифференциальной пары, служит для стабилизации напряжения, и тут функциональность зависит, выведена ли обратная связь на блок питания или нет; я бы посоветовал повнимательнее приглядеться к стабильности напряжения на буферах ввода-вывода (VDDIO), поскольку стабилизатор лишился потенциала "0" и разница напряжений на выходе стабилизатора и на нагрузке может дрейфовать в любую сторону.


Последний раз редактировалось matocob 11.05.2015 21:42, всего редактировалось 2 раз(а).

  maco

Member
Статус: Не в сети
Регистрация: 04.10.2004
matocob писал(а):
указывая только заведомо дублированные ноги в качестве некритичных
Дык VLDT_A как раз дублирована :).
  matocob

Member
Статус: Не в сети
Регистрация: 31.07.2006
Откуда: Академгородок П
Фото: 124
maco писал(а):
Дык VLDT_A как раз дублирована :).

Ну, цветные диаграммы и расшифровку названий я и сам читать умею :-) Но меня что-то смутило, наверное малое число дублирующих линий.
  maco

Member
Статус: Не в сети
Регистрация: 04.10.2004
matocob писал(а):
AG31 - MB_ODT[1] - отвечает за выбор второго банка ОЗУ и от материнской платы не зависит
Вполне себе зависит - на некоторых матплатах есть разводка, на некоторых - нет.

matocob писал(а):
выведена ли обратная связь на блок питания или нет
Не на БП, а на соответствующий стабилизатор (VDDIO).

matocob писал(а):
стабилизатор лишился потенциала "0"
Даже при отсутствии VDDIO_FB_L соответствующий стабилизатор не лишается "потенциала "0"" :). ООС все равно останется, но не с нагрузки, а с выхода стабилизатора.


Последний раз редактировалось maco 12.05.2015 17:22, всего редактировалось 1 раз.
