В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 21.10.2009
Паха писал(а):
Извините моё невежество, но как в биосе эта функция называется?

у асрока dram reference clock можно поковырять




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
Незваный Гость писал(а):
если у асрока нет опции, тогда вычислять вручную эти множители памяти и избегать их включения.

peregib писал(а):
у асрока dram reference clock можно поковырять

Спасибо комрады! Буду копать.
У меня в биос еще есть опция DRAM Tweaker кажется. Когда в неё "проваливаешься" открывается таблица с разными частотами и таймингами, и вроде как столбцы там можно активировать. Пока не трогал. Отложил этот вопрос до вечера. Почитаю теорию пока :)




Junior
Статус: Не в сети
Регистрация: 29.01.2017
TyPuCToZ Спасибо огромное за помощь!!! С биосом А.6 завелся камушек. Прошивал с пнем g4400.




Junior
Статус: Не в сети
Регистрация: 24.12.2015
Фото: 8
может кто настраивал себе камень на энергосберегающий режим со встроенным видео, какой частоты удалось достичь?




Member
Статус: Не в сети
Регистрация: 22.12.2015
Фото: 1
Паха писал(а):
В том и проблема, что выставляю частоту памяти через XMP в 2133Мгц или близком к этому значении, сохраняю настройки биоса и после этого нестарт, либо старт со сбросом настроек биоса.
Если после нестарта захожу в биос, видно, что частота памяти повышается пропорционально шине, и видимо это создает проблему.

Видать XMP профили работают не от частоты, а от делителей. При разгоне шиной на них опираться нельзя. Весьма важный моментик в разгоне шиной.




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
Видать XMP профили работают не от частоты, а от делителей. При разгоне шиной на них опираться нельзя. Весьма важный моментик в разгоне шиной.[/quote]

Как тогда память настроить?




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
ignatko88,
интересно... Дописал в FAQ про возможность незапусках на ранних биосах.

Паха,
а разве нельзя активировать XMP профиль (ради автоматического выставления таймингов и напряжений) и принудительно задать частоту памяти близкую к 2133?
Если нельзя, то стоит обдумать более резонный вопрос - а зачем вообще нужен XMP профиль для памяти с номиналом 2133МГц? :D




Member
Статус: Не в сети
Регистрация: 22.12.2015
Фото: 1
Паха писал(а):
Как тогда память настроить?

Не использовать XMP профиль. Ставить частоты и тайминги в ручную или если позволяет, то как указал TyPuCToZ.




Member
Статус: Не в сети
Регистрация: 10.10.2016
Фото: 29
Паха писал(а):
Дефолтная частота почему то не держится. Увеличивается и всё тут.

Так это нормально при разгоне по шине хотим мы этого или нет разгоняется и память, проблема явно с делителем, тут подбор таймингов не поможет. Выставляй другую частоту памяти при тех же настройках, можно даже ниже, потом подкрутишь дальше шиной.

_________________
пусть тот кто не разу не ошибался дальше сидит и ничерта не делает




Junior
Статус: Не в сети
Регистрация: 23.01.2017
Фото: 3
Паха писал(а):
Как тогда память настроить?

у меня такое было. ставил частоту ниже номинальной (около 2000) и напругу 1.35в.xmp включен, система завелась

_________________
QHQG ES+ASRock Z170 Extreme 4+MSI GeForce RTX 2060 Super+G.Skill Ripjaws 2x8GB DDR4 2133




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
Так это нормально при разгоне по шине хотим мы этого или нет разгоняется и память, проблема явно с делителем, тут подбор таймингов не поможет. Выставляй другую частоту памяти при тех же настройках, можно даже ниже, потом подкрутишь дальше шиной.[/quote]

Пробую потихоньку. Пока сбрасывает :( А делитель на Асроке никак не отключить?

Добавлено спустя 11 минут 17 секунд:
у меня такое было. ставил частоту ниже номинальной (около 2000) и напругу 1.35в.xmp включен, система завелась[/quote]
Напряжение на память? А тайминги в Авто оставляли?




Junior
Статус: Не в сети
Регистрация: 23.01.2017
Фото: 3
Паха писал(а):
Напряжение на память? А тайминги в Авто оставляли?

напряжение вручную 1.35в на память + 16-16-16-36 по таймингам (пришлось поднять)

_________________
QHQG ES+ASRock Z170 Extreme 4+MSI GeForce RTX 2060 Super+G.Skill Ripjaws 2x8GB DDR4 2133




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
dummc писал(а):
напряжение вручную 1.35в на память + 16-16-16-36 по таймингам (пришлось поднять)


Спасибо! Сейчас попробую.

Добавлено спустя 24 минуты 17 секунд:
Спасибо всем, кто помог с настройкой памяти!
Системам завелась!
Первые тесты на скрине! Линкс упорно показывает 101 Гфлопс, что ниже результата на штатных частотах - 102.
Посмотрю на стабильность, и начну тонкую настройку!5
24079

Радость была недолгой. После перезагрузки - двойной старт и ошибка.
Захожу в биос, настройки сохранились, но частота памяти опять выше 3000Мгц. :bandhead:
Завтра начну всё по новой!!!!

Добавлено спустя 40 минут 29 секунд:
Паха,
а разве нельзя активировать XMP профиль (ради автоматического выставления таймингов и напряжений) и принудительно задать частоту памяти близкую к 2133?
Если нельзя, то стоит обдумать более резонный вопрос - а зачем вообще нужен XMP профиль для памяти с номиналом 2133МГц? :D[/quote]

Попробовать без XMP профиля? А частоту 2133?




Junior
Статус: Не в сети
Регистрация: 23.01.2017
Фото: 3
Паха писал(а):
Первые тесты на скрине

судя по скрину проц на 1.3в? у меня с 24-м множителем даже не запустился камень, на 23х 1.36в с левел2. капризные они очень эти gh8g...

_________________
QHQG ES+ASRock Z170 Extreme 4+MSI GeForce RTX 2060 Super+G.Skill Ripjaws 2x8GB DDR4 2133




Member
Статус: Не в сети
Регистрация: 14.01.2017

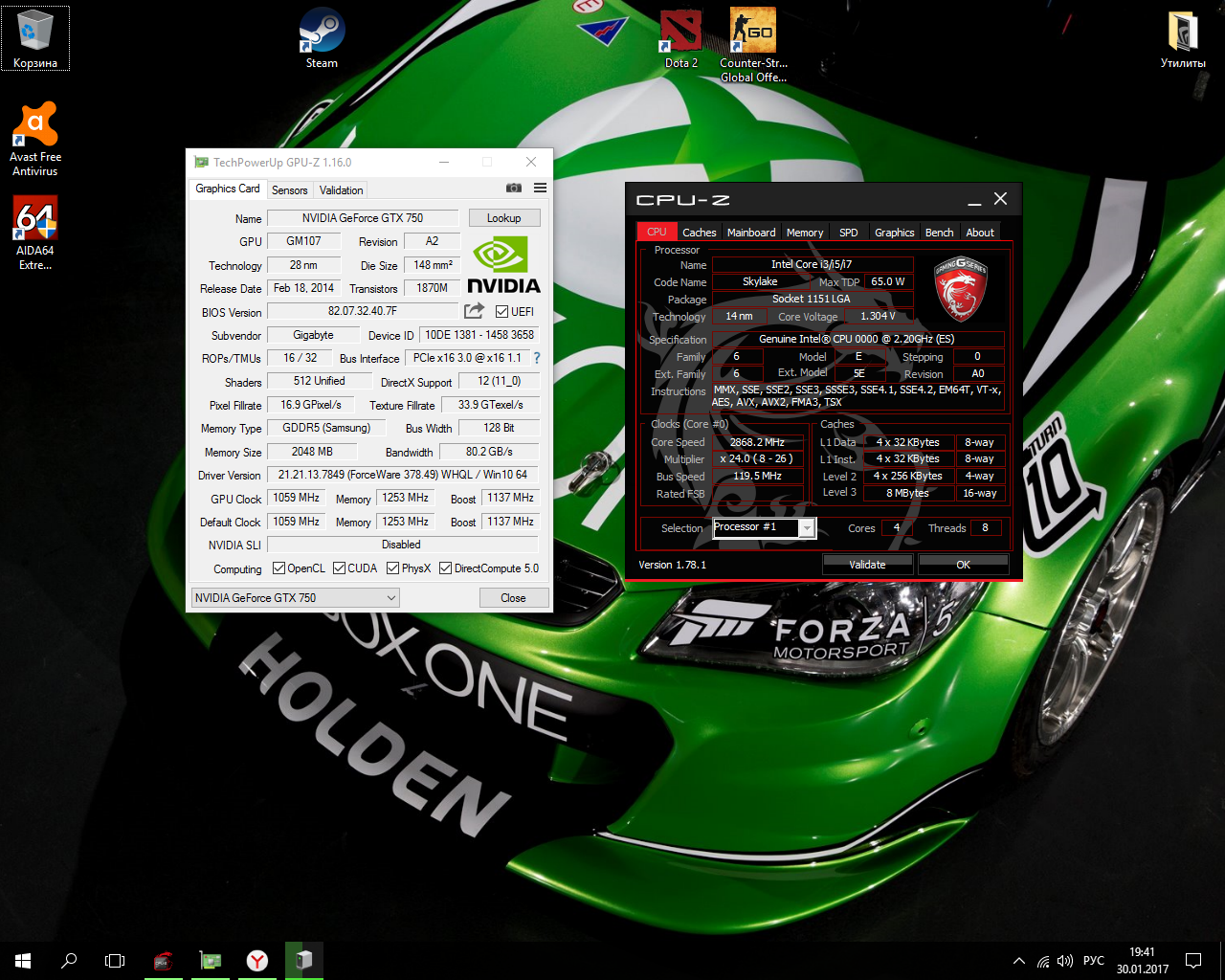

Всем привет! После покупки целерона G3900 я смог перепрошить BIOS)) Все работает!


Вложения:
Безымянный.png [ 1.01 МБ | Просмотров: 1605 ]


Member
Статус: Не в сети
Регистрация: 07.11.2016
Фото: 6
Intel i7 6400T QHQG L501C679 (Stock, @2.2GHz)+Arctic Cooling MX-4(между крышкой процессора и кулером)+Thermalright TRUE Spirit 140 Power (@435 RPM)+Asrock z170 pro4s (BIOS - 7.00 Official)+CRUCIAL Ballistix Sport DDR4 16Gb (2*8GB) 3000Mhz(Stock, 1,35V)+Windows 10 Pro x64 1607

"Intel i7 6400T QHQG L501C679"
#77
#77
#77
#77


Фото сделаны после одной установки в сокет. Ждал охлаждение. Пришёл без следов использования.
__________________________________________________________________________________________

"HWMonitor 1.30 x64"
#77


"CPU-Z 1.78.1 x64"
#77


"HWiNFO64 5.42.3050"
#77


"7-Zip x64 16.04"
#77


"TrueCrypt 7.1a x32"
#77


"VeraCrypt 1.20 BETA2 x32"
#77


"VeraCrypt 1.20 BETA2 x64"
#77


"CINEBENCH_R15 x64"
#77


"Blender 2.78a, RyzenGraphic_27.blend, 100 Samples, 1.04.38"
#77


"Blender 2.78a, RyzenGraphic_27.blend, 150 Samples, 1.35.70"
#77


"Blender 2.78a, RyzenGraphic_27.blend, 200 Samples, 2.06.96"
#77


"LinX 0.6.5 x64"
#77


"LinX LinX 0.6.9 (2017.0.011) x64"
#77


"LinX 0.7.0 (2017.1.014) x64"
#77


Последний раз редактировалось BEF 30.01.2017 21:40, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 19.03.2004
Откуда: Томск
Фото: 1
BEF а зачем брать 501 да и еще на мать z170 чтобы сидеть в стоке 2.4мхц ?




Member
Статус: Не в сети
Регистрация: 18.07.2016
Откуда: Минск
Фото: 1
Незваный Гость я сидел в стоке месяц, и не заметил разницы в играх с gtx 970... И то, пришлось разогнать проц, потому что хочу играть в старую игрушку, которая хочет большей частоты, а не потоков хД))

_________________
Intel i7-6400T L501C300@ 3.7 Mhz, 1.10V; Asrock Z170 Extreme 4, Биос: 1,80 - корейский; GTX 970 Strix; ОЗУ 16 gb; Кулер Zalman cnps10x Optima




Member
Статус: Не в сети
Регистрация: 07.11.2016
Фото: 6
Незваный Гость, нет. Пока на стоке.




Junior
Статус: Не в сети
Регистрация: 23.01.2017
Фото: 3
ElSpotdead писал(а):
я смог перепрошить BIOS)) Все работает!

pcie 3.0 увидел я))) отлично же!

_________________
QHQG ES+ASRock Z170 Extreme 4+MSI GeForce RTX 2060 Super+G.Skill Ripjaws 2x8GB DDR4 2133
