В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 14.01.2017

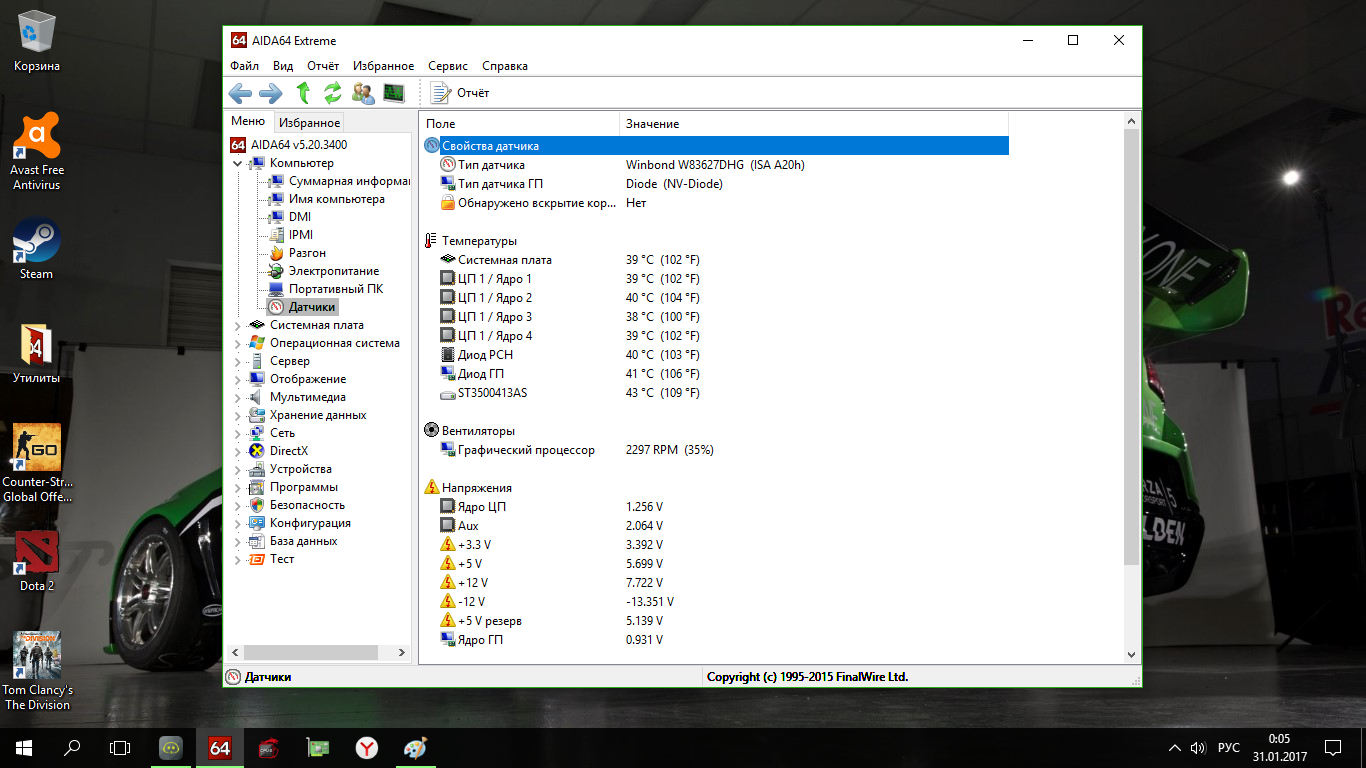

Тут посмотрел по напряжению я и как то мне не понравилось что где +12V всего 7.7v! и система себя не стабильно ведет, то не стартует видео, то память висит, а сейчас еще и при загрузке винды может повиснуть((

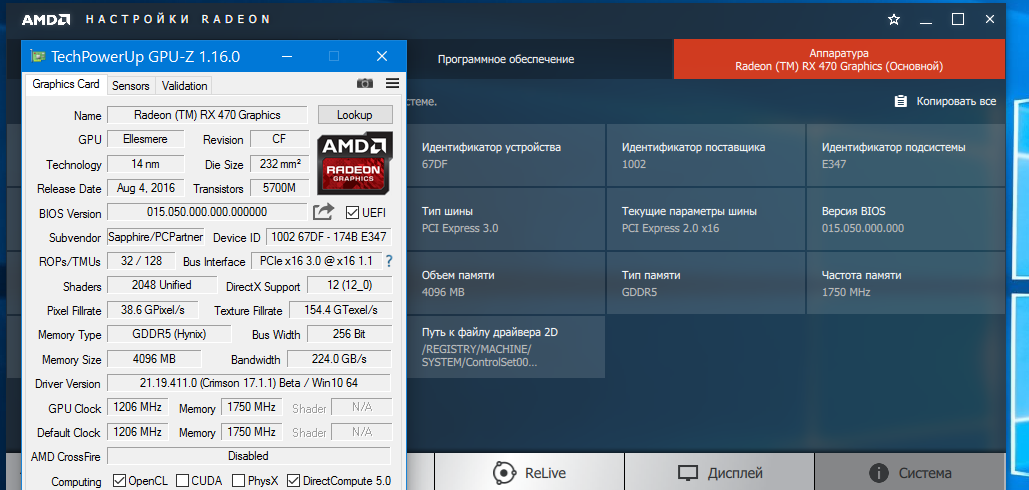

Вложения:
Безымянный.png [ 458.87 КБ | Просмотров: 1418 ]


Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
ElSpotdead писал(а):
Тут посмотрел по напряжению я и как то мне не понравилось что где +12V всего 7.7v!

Это лажа. Пределы ATX стандарта +-10%, при -20% комплектующие неработоспособны, а 7.7В - это 64% от 12В.
Короче, мультиметр в руки и проверять.
ElSpotdead писал(а):
Все работает!

PCI-E 3.0 и без микрокодов, как так?




Member
Статус: Не в сети
Регистрация: 14.01.2017
Это лажа. Пределы ATX стандарта +-10%, при -20% комплектующие неработоспособны, а 7.7В - это 64% от 12В.
Короче, мультиметр в руки и проверять.
ElSpotdead писал(а):
Все работает!

PCI-E 3.0 и без микрокодов, как так?[/quote]


А где проверять??? и что проверять ))) я честно так далеко еще не уходил.... а по поводу 3.0 я не знаю как так, Биос сток, поставил драйвера на видео и обновился утилитой от MSI и все




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
y_u_r_y писал(а):
может кто настраивал себе камень на энергосберегающий режим со встроенным видео, какой частоты удалось достичь?

3.4 на встройке со сберегайками.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Ivol писал(а):
y_u_r_y писал(а):
может кто настраивал себе камень на энергосберегающий режим со встроенным видео, какой частоты удалось достичь?

3.4 на встройке со сберегайками.


Точно, у меня тоже на 145 завелась нормально, на 146 уже глюки были. 3480 верх.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 21.01.2017
не работает там не какое pci 3.0 на снимки видно что работает в 1.1 .. это значит в биосе стоит АВТО , А0 - версия ток 2.0 пашет .. это хватит для видосов 1060 с головой , даж потом новое поколение видосов видет и потянет уровень 1070 . п.с если лавэ на неё хватит купит :D




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Postarc писал(а):
Точно, у меня тоже на 145 завелась нормально, на 146 уже глюки были. 3480 верх.

У меня выше 145 ос виснет при сбросе напруги, если поменять оффсет на фиксированную можно дальше гнать, но только множитель будет понижаться, толку мало от этого.




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
Все доброго утра!
Попробовал с утра разные частоты ОЗУ близкие к 2133. Выдает синий экран.
При этом при выключенном XMP профиле 16-16-16-36 1.35в память на автомате ставит 1400. А если без профиля то 3199Мгц.
Попробую вечером запустить с разными таймингами и профилями памяти.


Последний раз редактировалось Паха 31.01.2017 5:24, всего редактировалось 1 раз.



Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
xo39iuh-799 писал(а):
не работает там не какое pci 3.0 на снимки видно что работает в 1.1 .. это значит в биосе стоит АВТО

А если внимательнее посмотреть?
В простое в режиме энергосбережения видеокарта переключается в режим 1.1, так GPU-Z и должен выглядеть.
Вот у меня в простое 1.1 тоже, под нагрузкой максимум 2.0 (в Auto), а у него 3.0.
У меня на двух Z170-A на A0 процах режим 3.0 не работал, а у него 3.0 на мат.плате MSI работает.

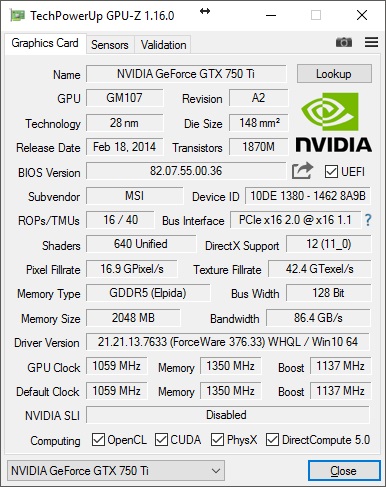

Вложение:
gpu-z_idle.JPG [ 104.38 КБ | Просмотров: 1397 ]




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
dummc писал(а):
судя по скрину проц на 1.3в? у меня с 24-м множителем даже не запустился камень, на 23х 1.36в с левел2. капризные они очень эти gh8g...


Даже не 1.3, а 1.28 завелся камушек. КПУ 24 кэш 23 (по гайду корейских товарищей). Множители пониже установить?
Но, печально опять всё, нестарты и синька. Попробую увеличить напругу на процессор и поиграюсь с таймингами и частотами памяти.
Самое обидное, что после старта на 3 и 3.6 ГГц, проходил Линкс и Синебенч без ошибок.
Загружу вечером фото настроек биос в альбом. Посмотрите, пожалуйста, может чего не так сделал?
Я оверклокер неопытный. Разгонял только ФХ 8300, но там всё просто, и I5 6400, что тоже не очень сложно было.




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Паха писал(а):
Даже не 1.3, а 1.28 завелся камушек. КПУ 24 кэш 23 (по гайду корейских товарищей). Множители пониже установить?

Я бы попробовал множитель кэша выставить на 20 для проверки.
Может и с холодными стартами ситуация улучшится.




Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
TyPuCToZ писал(а):
Я бы попробовал множитель кэша выставить на 20 для проверки.
Может и с холодными стартами ситуация улучшится.


Возможно дело в этом. У корейцев настройки почему-то именно кпу 24 кеш 23, а у комрадов в данном форуме как правило кеш четный и ниже на 2-4 множителя чем кпу.
Но учитывая ревизию А0, всё очень индивидуально и более тонко?

Посмотрел еще раз показания CPU-z при старте с разгоном и увидел соотношение FSB/DRAM как 1:0 command rate 1T.
В биос у памяти соотношение 1:8 command rate 2N.
Некорректное отображение информации в CPU-z или из-за повышения таймингов с 14-14-1-35 1.2В до 16-16-16-36 1.35В произошло изменение?




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Паха,
дело не в индивидуальности и тонкости.
У некоторых процов кэш гонится на 500МГц хуже ядер, по-этому и нужно множитель кэша снижать с запасом при первичном тестировании.
А частоту памяти на A0 процах утилиты неправильно показывают на всех мат.платах, думаю тут проще не заморачиваться.




Member
Статус: Не в сети
Регистрация: 14.01.2017
А если внимательнее посмотреть?
В простое в режиме энергосбережения видеокарта переключается в режим 1.1, так GPU-Z и должен выглядеть.
Вот у меня в простое 1.1 тоже, под нагрузкой максимум 2.0 (в Auto), а у него 3.0.
У меня на двух Z170-A на A0 процах режим 3.0 не работал, а у него 3.0 на мат.плате MSI работает.
Вложение:
[/quote]

4K будет работать на 2.0?




Member
Статус: Не в сети
Регистрация: 12.11.2016
Фото: 0
xo39iuh-799 писал(а):
не работает там не какое pci 3.0 на снимки видно что работает в 1.1 .. это значит в биосе стоит АВТО , А0 - версия ток 2.0 пашет .. это хватит для видосов 1060 с головой , даж потом новое поколение видосов видет и потянет уровень 1070 . п.с если лавэ на неё хватит купит :D

https://www.techpowerup.com/reviews/NVI ... ss_Scaling Я конечно понимаю, что автор статьи не настолько авторитетен как феникс, но все же




Junior
Статус: Не в сети
Регистрация: 24.12.2015
Фото: 8
Postarc писал(а):
Точно, у меня тоже на 145 завелась нормально, на 146 уже глюки были. 3480 верх.

у меня пока работает на 140, на 145 зависает при загрузке винды, на 149 запускается, правда изображение на экране подергивается - видимо что-то не нравится видеоядру. надо ли делать какие-нибудь настройки видеоядра, или все можно оставлять на auto? напряжение процессора выставлено на offset +0.1




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
y_u_r_y CPU Graphics Voltage (VAXG) тоже задавал офсетом, правда уже не помню, какое значение там было, что то около 0.05-0.1 В.
Если быть точным, не офсетом, опция называется Dinamic VAXG. На асусе это ближе к Adaptive Mode.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 21.01.2017

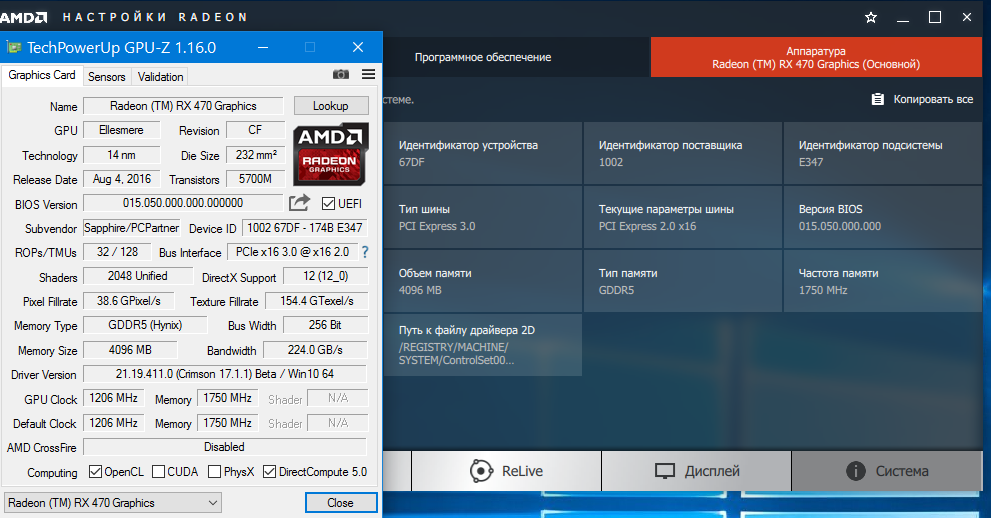

TyPuCToZ вы не правы, вот я тож у себя сделал авто режим. без нагузку 1.1 с нагруской 2.0 . 3.0 нету .. если в ручную поставить биосе будет виснуть при старте винды


Вложения:
Снимок3.PNG [ 193.62 КБ | Просмотров: 1182 ]
Снимок3.PNG [ 193.62 КБ | Просмотров: 1275 ]


Последний раз редактировалось xo39iuh-799 31.01.2017 14:31, всего редактировалось 2 раз(а).


Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
xo39iuh-799,
значит от части не прав, видимо разные мат.платы себя по-разному ведут.
Скрин GPU-Z на Z170-А я выше выложил.

ElSpotdead,
под нагрузкой PCI-E переключается из 1.1 в 2.0 или в 3.0 (смотреть в GPU-Z при запущенном 3d в окошке)?




Member
Статус: Не в сети
Регистрация: 14.01.2017
TyPuCToZ писал(а):
xo39iuh-799,
значит от части не прав, видимо разные мат.платы себя по-разному ведут.
Скрин GPU-Z на Z170-А я выше выложил.

ElSpotdead,
под нагрузкой PCI-E переключается из 1.1 в 2.0 или в 3.0 (смотреть в GPU-Z при запущенном 3d в окошке)?


Я проверю все полноценно, мне сейчас разобраться бы с питанием.
