В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Junior
Статус: Не в сети
Регистрация: 24.12.2015
Фото: 8
Postarc писал(а):
y_u_r_y CPU Graphics Voltage (VAXG) тоже задавал офсетом, правда уже не помню, какое значение там было, что то около 0.05-0.1 В.
Если быть точным, не офсетом, опция называется Dinamic VAXG. На асусе это ближе к Adaptive Mode.

а с настройками частоты ничего подкручивать не надо?




Member
Статус: Не в сети
Регистрация: 21.01.2017
ElSpotdead у меня на 3400 1.075v вроде стоит , а на 3200 -1.04v у вас вроде на 2800- 1.3v это наверно перебор :-)




Member
Статус: Не в сети
Регистрация: 14.01.2017
xo39iuh-799 писал(а):
ElSpotdead у меня на 3400 1.075v вроде стоит , а на 3200 -1.04v у вас вроде на 2800- 1.3v это наверно перебор :-)

Я согласен, проблема в том что у меня AIDA64 показывает что у меня напряжение где должно быть +12v всего +7,7v




Member
Статус: Не в сети
Регистрация: 21.01.2017
тебе надо в ручную выставить вольтаж на проц, у тя он на авто или ты много дал в биосе при разгоне




Member
Статус: Не в сети
Регистрация: 14.01.2017
xo39iuh-799 писал(а):
тебе надо в ручную выставить вольтаж на проц, у тя он на авто или ты много дал в биосе при разгоне


Стоит на авто, да и мне кажется что проблема точно в питании, так как то проц не стартует, то память и при загрузrе винды виснет и отрубает все usb




Member
Статус: Не в сети
Регистрация: 21.01.2017
так у тя материнка вроде МСИ без микрокодов для работы с процами АО , те повезло что вообще запускается, а чтоб работало стабильно надо было мат.п. асрок какой нить




Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18
Black7 занимательные тесты) но все же, в некоторых играх преимущество доходит до 8 кадров что на мой взгляд уже не мало)

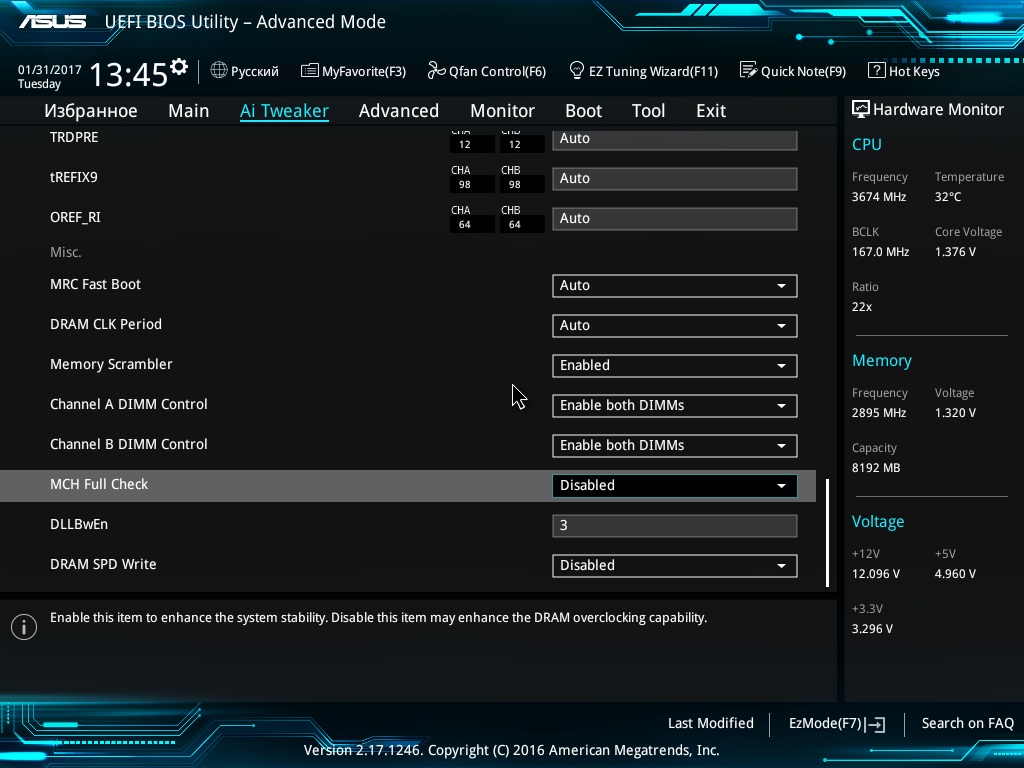

Паха по поводу памяти и стабильности попробуйте поставить нон макс турбо мод перформанс в настройках биоса, а так же в настройках памяти и таймингов выставить мцх фулл чек в дизейбл. мне помогло.


Вложения:

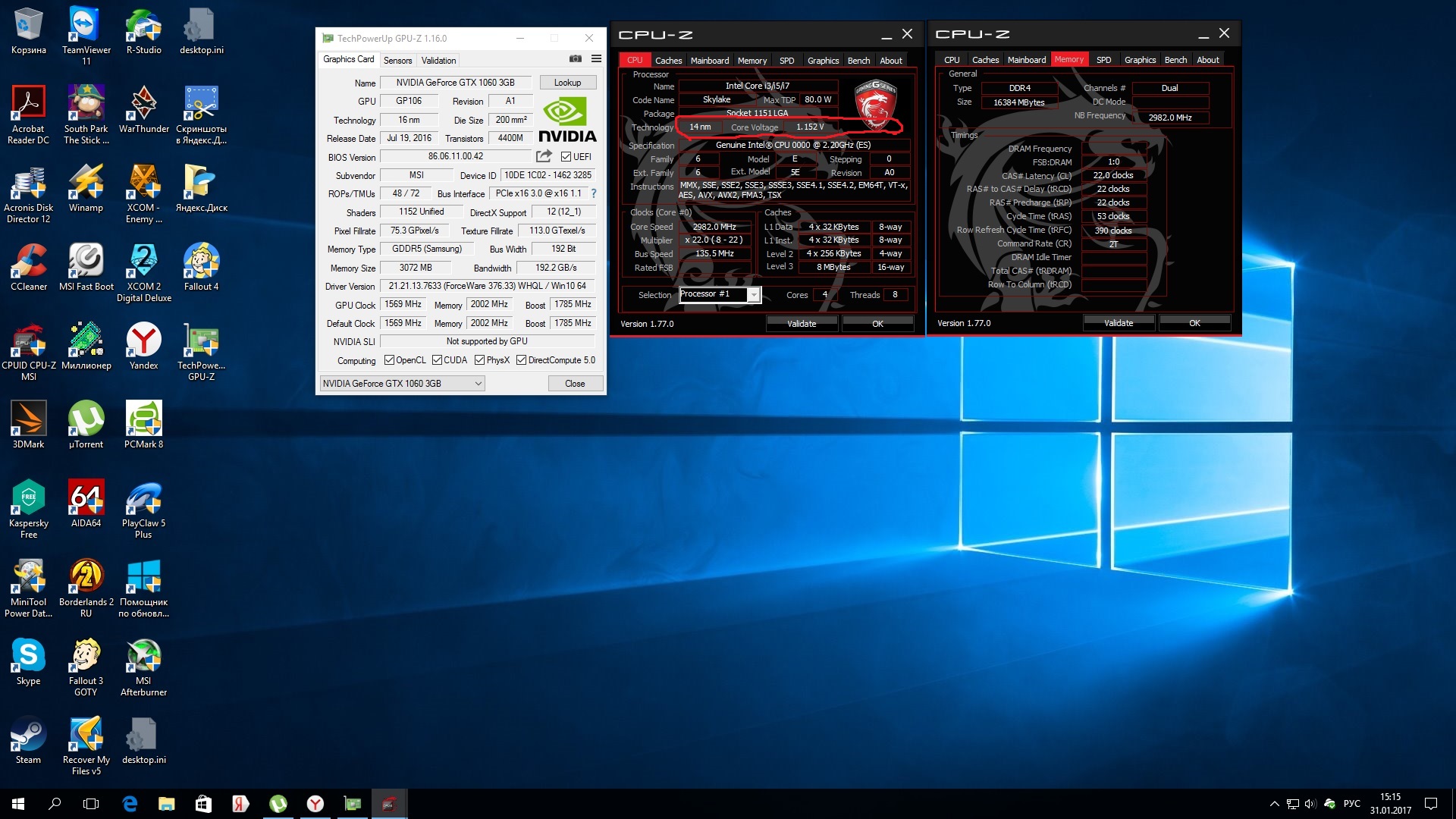

170131134540.jpg [ 158.8 КБ | Просмотров: 1281 ]


Member
Статус: Не в сети
Регистрация: 21.01.2017
При цене на 1080 , да и цену 1070 мне эти 5-8 кадров не надо ( даж если имел 4к монитор) :D , на новом поколение карт хх60 (которое ща 1070) на писи 2.0 от силы будет сливать 2-5кадра так что не проблема, если мне это недо ай 7 встал в 4000р :D да хоть и 5500




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
y_u_r_y У меня разница от обычного разгона была только в повышении напряжения на видеоядре.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 14.01.2017
А если поставить при записи микрокода в Биос vol 01 а не vol 04 как у всех, чем черевато ?




Member
Статус: Не в сети
Регистрация: 16.01.2017
Откуда: Зеленодольск
Фото: 6
xo39iuh-799
xo39iuh-799 писал(а):
так у тя материнка вроде МСИ без микрокодов для работы с процами АО , те повезло что вообще запускается, а чтоб работало стабильно надо было мат.п. асрок какой нить

да нормально она(мси с А0) сними работает биос нужный ставишь и все, жить можно))))

_________________
QN8G, MAXSUN iCraft Z370, 4x8 Crisial BLT sport DDR4, Termaltake 850W, Alseye WindPlus




Member
Статус: Не в сети
Регистрация: 21.01.2017
чёт пока не видно, и когда смотрел какою мат п купить не видел микрокодов AO не на одном биос мси




Member
Статус: Не в сети
Регистрация: 16.01.2017
Откуда: Зеленодольск
Фото: 6
xo39iuh-799 а нету конкретно этих кодов в мси, нету. но вот живут они с ними прекрасно, но вот подобрать биос не зная как оно должно выглядеть сложно но решаемо... у меня все живет на биосе с обновление кодов 07с от этого и отталкивался.. стабилити)))

Добавлено спустя 5 минут 8 секунд:

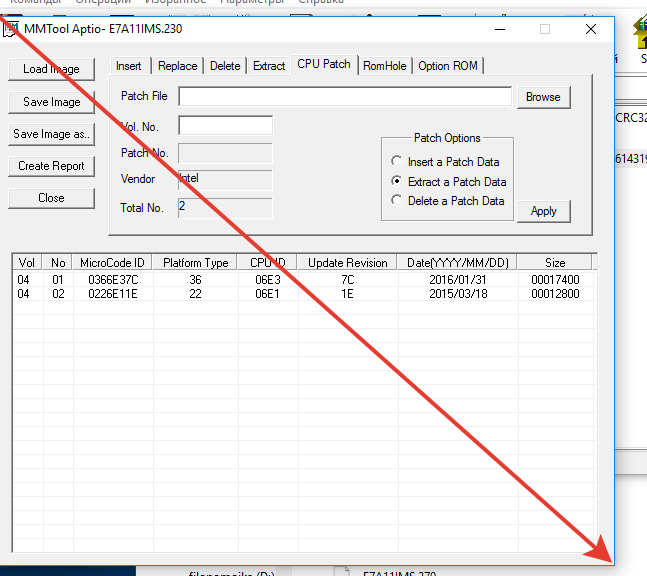

вот примерно так для А0 выглядит работоспособные коды в биосе... ну или как то так))) на всех других вариациях глюки и тд...

Добавлено спустя 4 минуты 15 секунд:
sobol85 но без кодов да, есть свои приколы, но об этом уже написано некотороми комрадами, у меня вот при 3+ частота и на стоке "свист" но питанию


Вложения:
2017-01-31_15-22-16.png [ 32.58 КБ | Просмотров: 1216 ]
Безымянный.jpg [ 462.02 КБ | Просмотров: 1219 ]

_________________
QN8G, MAXSUN iCraft Z370, 4x8 Crisial BLT sport DDR4, Termaltake 850W, Alseye WindPlus


Member
Статус: Не в сети
Регистрация: 21.01.2017

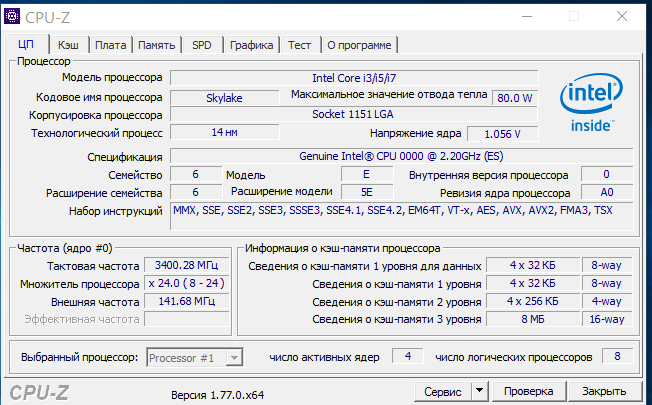

без кодов все равно не правильно работает AO , у меня 3400 ..в биосе стоит 1.075v можно даж ещё ниже пробывать ставить, А у вас проблемы с вольтажом завышено


Вложения:
Снимок4.PNG [ 40.54 КБ | Просмотров: 1197 ]


Member
Статус: Не в сети
Регистрация: 16.01.2017
Откуда: Зеленодольск
Фото: 6
xo39iuh-799 эт в каком месте оно завышено????

_________________
QN8G, MAXSUN iCraft Z370, 4x8 Crisial BLT sport DDR4, Termaltake 850W, Alseye WindPlus




Member
Статус: Не в сети
Регистрация: 21.01.2017
вот что я вижу у вас , выделил красным, я пробывал по разному вольтаж и выше 1.10 уже не вкайф , уже чувсвуеться как отапливает комнату ( это я условно сказал завышено)
вы можете на 3000 и 1.3 и 1.4 ставить кому как :-) мне чем меньше тем лучше


Вложения:
Безымянный.jpg [ 452.29 КБ | Просмотров: 1175 ]


Member
Статус: Не в сети
Регистрация: 16.01.2017
Откуда: Зеленодольск
Фото: 6
xo39iuh-799 сxo39iuh-799 ну, так то да, но нет.... 40с в 100 процентном нагрузе, а дома все равно прохладненько))) энженерник все же, у кого как...

_________________
QN8G, MAXSUN iCraft Z370, 4x8 Crisial BLT sport DDR4, Termaltake 850W, Alseye WindPlus




Member
Статус: Не в сети
Регистрация: 21.01.2017
ну у тя просто и ВИДОС ходней градусов НА 5-10. мож не критично, у меня дома душно видос с низу жарит в играх 68-74 радуса, пришлось даже завод разгон убрать чтоб меньше грело
и + я играю в батлу 1 ТАМ не может быть ни какаих 40гр в нагрузке :D и проц и видео жариться нормально




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
sobol85 После некоторого изучения образов биос, выяснилось, что в новых биосах, как и во всех биосах от MSI микрокоды находятся не просто по порядку в каком либо raw блоке, адреса начала микрокодов прописаны в таблице FIT. Кроме того, выяснилось, что старая версия UEFI Tool не умеет распознавать флаг атрибута FFS_ATTRIB_FIXED, так что все попытки подменить этой тузлой микрокод были обречены на провал. Она смещала этот раздел вверх, чем собственно делала микрокоды недоступными для чтения. К сожалению, я еще не совсем ясно представляю принцип работы с микрокодом. То ли микрокод - это действительно исполняемый код и в результате инициализации биоса управление передается этому коду, либо это область в которой расположены данные, испольуемые в качестве "базы данных" кодом биоса. Это вопрос, на который еще предстоит ответить. Если это область данных, в таком случае должен заработать вот этот образ биоса, в котором заменен микрокод 06Е3 на 06Е0, то есть добавлена поддержка для процессоров степинга A0. Рискнете попробовать еще раз?
Вложение:
E7A11IMS_250+E0.zip [6.55 МБ]
Скачиваний: 41


Добавлено спустя 5 минут 33 секунды:
ElSpotdead писал(а):
А если поставить при записи микрокода в Биос vol 01 а не vol 04 как у всех, чем черевато ?

Vol 01, Vol 04 - это EFI Firmware Volume, своего рода каталоги в структуре UEFI биоса. Любое некорректное изменение структуры ведет к нарушению работоспособности биос. Равнозначно, если вы из каталога Windows возьмете какой либо файл и переместите его в другое место. В лучшем случае будет вылетать какая либо ошибка, в худшем - винда грузиться перестанет.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Member
Статус: Не в сети
Регистрация: 16.01.2017
Откуда: Зеленодольск
Фото: 6
Postarc легко))) но затвра, бивос качнул, снова спасибо, как только так сразу отпишусь.
xo39iuh-799 не фанат батлы... но верю)))

_________________
QN8G, MAXSUN iCraft Z370, 4x8 Crisial BLT sport DDR4, Termaltake 850W, Alseye WindPlus
