Вот что пишут про PLL: "Настройка «CPU PLL Voltage» определяет напряжение питания системы Фазовой АвтоПодстройки Частоты (ФАПЧ или PLL - Phase Locked Loop) и является актуальной лишь для повышения стабильности работы разогнанных четырехъядерных процессоров. В большинстве случаев достаточно самого минимального значения или вообще можно установить параметр в режим Auto."
Я думаю надо смотреть настройки на вкладках BIOS: DIGI+ и Paradise. Видимо там стоят максимальные фазы, а не "optimised" к примеру. Или Амплитуда завышена. Или "Спреадспектрум" включен. Но скорее всего значение фаз поменяйте. В общем корень зла в этих вкладках биоса ищите

сам я уже не рискну,а у нас в Воронеже незнаю кто этим занимается

AzHGz, да эти настройки. только напряжения pll не хватает (есть hwinfo64?, там информативнее датчики). кстати, память я так понимаю не разгонял?

Либо наоборот выставить в Экстрим. У меня фазы стоят в Экстрим и выше 1,5в я этот вольтаж не видел...

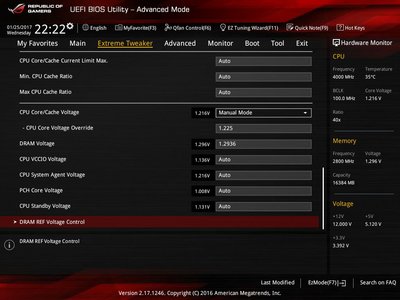

Привет всем. Нашёл 100% стабильное минимальное напряжение для 6700К при его VID=1,344v:



Load-Line Calibration выставлено в Level 4, в этом режиме напруга держится ровно 1,216v и в винде и в нагрузке и в LinX.
Как мне получить такое же напряжение при переходе от Ручного режима к Адаптивному?

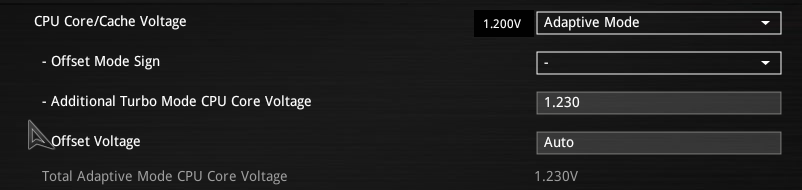

Может кто нибудь по русски объяснить за что отвечают вот эти параметры:
Offset Mode Sign
Additional Turbo Mode CPU Core Voltage
Offset Voltage
Total Turbo Mode CPU Core Voltage ???
Просто надо что бы при обычной и сильной нагрузке напряжение было 1,216в, а в простое соотвественно снижалось.

У меня на msi аж 3 PLL Voltage, и 0 информации.......

abugaev, ставил по вашим скринам, только максимальная частота у меня не 650, а 500 кГц, параметр CPU Power Thermal Control отсутствует и вместо настроек фаз для оперативки - то же для встройки, оставлено на авто. Спредспектрумы и так всегда выключал. Контроль фаз - именно Optimized. Попробую вернуть частоту и контроль фаз на авто, вроде так я видел максимум 1.57 В CPU PLL.
P. S. Когда ещё гнал по шине, пробовал всё там крутить на максимум: амплитуду BCLK, контроль фаз "экстрим" - получил заметно сильнее греющийся VRM даже в простое, вернул всё назад на дефолт, только spread spectrum отключил. За PLL-вольтажом тогда не следил.
P. P. S. Как только выбрал и купил материнку, думал - ну зачем такую навороченную взял? А теперь жалею, надо было сразу сайбертус или делюкс какой брать, если уж под разгон K.

chizhov0777 Да уж))) MSI не может чтоб не выпендрится

Добавлено спустя 2 минуты 27 секунд:
Waad я сейчас у себя на разгонном профиле посмотрю. На "домашних" 4500 только что смотрел - PLL в норме. Хотя в Линпаке не проверял может тоже также.

а вот тут уже сложнее,играться с LLC придется и напругой. Ну и тесты,я тоже начинал с такой напруги, в итоге 1.266+llc5=1.280 и то мало для Linx + 90градусов

Waad Так Вы по шине гоните? Ну так это уже другой коленкор) Тогда может это и норма. Попробуйте другим софтом смониторить. HWiNFO64 у меня иногда дикий вольтаж Vcore показывал, когда я до 5000 пробовал разгонять и отключал связь между встроенным и внешним контроллером питания.

Evgewa то что у тебя показывает мониторинг 1.28, по факту с LLC будет столько, сколько выставил фактически руками

не совсем понял

abugaev, нет, по шине я гнал 6600 с соответствующим биосом, а 6700K - только множителем.
Поставил контроль фаз с Optimized на авто, теперь в линпаке в среднем больше 1.6, но до 2.3 хоть не доходит. Ладно, буду дальше пробовать - контроль Extreme, частоту на авто, другим софтом помониторить...

Кстати, 2 параметра CPU PLL даже мониторятся и HWiNFO64

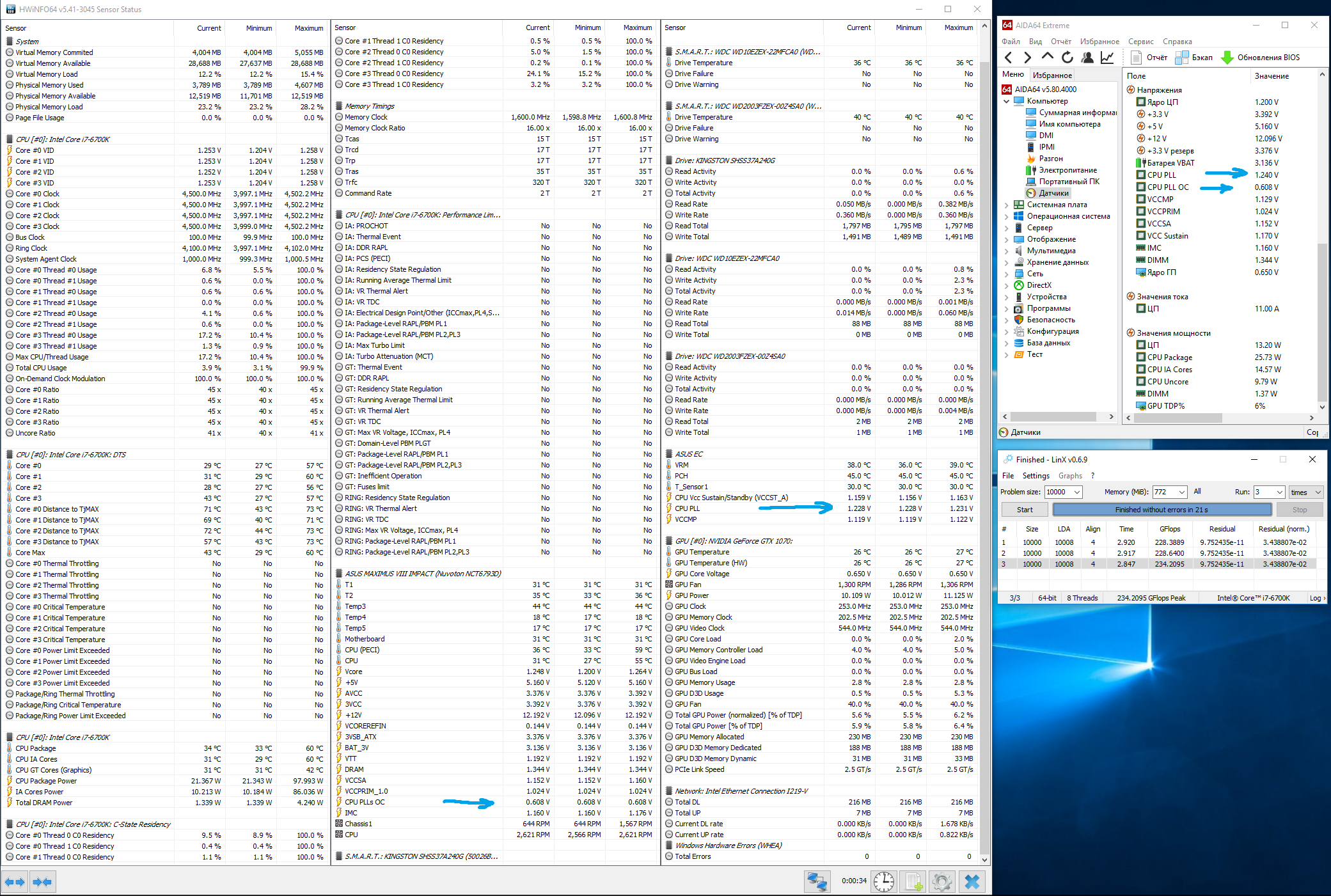

У меня не прыгает, специально проверил. Но показания между HWiNFO64 и AIDA разнятся. Я на скрине выделил. Кто из них врет, сложно сказать. Попробуйте прям один в один настройки что я Вам для 4500 высылал. Фиг знает, может в одном месте отклонились и сразу трабл появился. Особенно Digi+ скопируйте. Если по множителю - то не должно быть таких скачков. И кстати для интереса Аидой можно тоже PLL посмотреть заодно. Переустановить hwinfo. А то в нем обновы каждый день выходят, устал обновлять

Ну, разве что 4200/1.248, так как мой для 4500 требует не меньше 1.376. VID у нас одинаковый, а для 4500 одному нужно 1.248, другому 1.376. Не пойму, либо что-то не то у меня с VRM, либо VID вообще ни о каком разгонном потенциале не говорит. А с Vcore=1.248 PLL будет явно ниже.

А Вы даунволтинг проводили? Искали минимально стабильное Vcore для дефолтных частот?

abugaev, для 4000 получилось, кажется, 1.152 В.

Waad Ну многовато (я про 1.248), хотя может это обусловлено возможностями Z170-A. Там подсистема питания попроще, в т.ч. и VRM, поэтому и диапазон настроек меньше. Мне на дефолте (только не 4000 а 4200 дефолт, турбобуст зачем отключать? ) удалось снизить до 1.165, но думаю это как раз заслуга материнки.
Возможно с фазами вообще лучше не играться, оставить в AUTO, и в режиме Manual или Adaptive найти минималку под те же 4500

Народ, поясните плиз, почем на HWMonitor минусовая температура, а на HWinfo отсутствует Core #1 Ratio?
#77

На HWinfo скорее всего правой кнопкой мышки отключил мониторинг или в настройках случайно. А вообще лучше поудалить их с глубокой очисткой, почистить реестр и заново установить эти проги, желательно в Portable режиме.
