Куратор темы Статус: Не в сети Регистрация: 21.11.2006 Откуда: Нальчик Фото: 128
В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake
В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake. Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77
F.A.Q.
F.A.Q.
Что это за процессоры? Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.
Какой процессор мне купить? Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат. Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате. Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.
Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.
С какими материнскими платами работают? Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.
Касаемо выбора материнской платы под разгон этих процессоров. Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI. Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504 Известные проблемы: На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы. На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса. На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.
А что насчёт работы с памятью DDR3? Официально платформа Skylake работает с DDR4 и DDR3L. Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации. Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.
Есть ли примеры скальпирования этих процессоров, что под крышкой? Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет. Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.
Что с разгоном? Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа. Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В. С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.
Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)
Обновлять биосы до последних версий не глядя не рекомендуется. У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx. В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0. В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.
Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).
Advanced member
Статус: Не в сети Регистрация: 10.10.2006 Откуда: Питер Фото: 132
Drake@ писал(а):
Я вот тут подумал - а есть ли в Москве умельцы
В теме про скальпирование всё есть в FAQ...
aelir1 писал(а):
А по поводу QH8F что скажете?
Он же дороже QH8G, а по сути тоже самое, какой смысл?
Coniferous писал(а):
есть опыт разгона на множителях ядер х21 и х23?)
QH73 и со своим безбустовым множителем х23, и с бустовым х29 гонится без проблем. Остальные не проверял специально.
StrateGG писал(а):
p.s.s. биос 8001 кастомный
Попробуй 1804 (если проц A0) или 2003 (если проц Q0) отсюда: Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504 или сделай сам аналогичный. На Z170-A на ранних биосах были проблемы, например буст не работал, хотя вроде шина регулировалась. Какие-нибудь EPU/TPU не активированы случайно переключателями на плате?
Разогнал цп до 3840 при 1.35. Все тесты проходит, кроме Linx! Linx нагревает цп до 94 градусов, как то стрёмно с такой температурой. В простое t=30, в играх t=50. Может ну и хрен с этим Linx, за t цп страшно?! =(
Попробуй 1804 (если проц A0) или 2003 (если проц Q0) отсюда: Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504 или сделай сам аналогичный. На Z170-A на ранних биосах были проблемы, например буст не работал, хотя вроде шина регулировалась. Какие-нибудь EPU/TPU не активированы случайно переключателями на плате?
Попробовал биос 1804 и 2003 по ссылке который, поменлось только что в cpu-z теперь 2400 мгц вместо 2200. Остальное все так же., В Биосе так же 3650 мгц в винде 2400 мгц.
Последний раз редактировалось StrateGG 01.02.2017 20:30, всего редактировалось 1 раз.
Member
Статус: Не в сети Регистрация: 19.03.2004 Откуда: Томск Фото: 1
Grema писал(а):
Разогнал цп до 3840 при 1.35. Все тесты проходит, кроме Linx! Linx нагревает цп до 94 градусов, как то стрёмно с такой температурой. В простое t=30, в играх t=50. Может ну и хрен с этим Linx, за t цп страшно?! =(
а ты в линкс не тести, будешь как обзорщики у которых каблук берет 5000
Member
Статус: Не в сети Регистрация: 19.12.2016 Откуда: Тамбов Фото: 37
TyPuCToZ Тут ElSpotdead предложил новый способ интеграции микрокода в биос материнских плат MSI. Интеграция происходит с помощью программы MMTOOL 5, все как обычно, но при вставке кода выбирается Vol 1 вместо Vol 4. И тогда все проходит успешно, файл сохраняется. Так что теперь можно интегрировать и в MSI микрокоды A0 процессоров без проблем.
Advanced member
Статус: Не в сети Регистрация: 10.10.2006 Откуда: Питер Фото: 132
StrateGG писал(а):
Попробовал биос 1804 и 2003 по ссылке который, поменлось только что в cpu-z теперь 2400 мгц вместо 2200. Остальное все так же., В Биосе так же 3650 мгц в винде 2400 мгц.
А напряжение меняется? Скрины надо смотреть, у всех ведь работает...
Postarc, я это увидел, сегодня постараюсь проверить на моей MSI. А если микрокод для Q0 уже есть, можно добавить обновленную версию тоже в Vol 1?
Advanced member
Статус: Не в сети Регистрация: 10.10.2006 Откуда: Питер Фото: 132
StrateGG, CPU-Z и настроек в биосе, можешь прямо к сообщению прикладывать, или в фотогаллерею в своем профиле выложи, а в сообщение только ссылки вставь. Шина не применяется независимо от того, ставишь 105, 120 или 150МГц?
Member
Статус: Не в сети Регистрация: 16.01.2017 Откуда: Зеленодольск Фото: 6
Postarc спасибо за Ваш биос, оттестил, отлично слепился, много чего открылось к возможностям, но не прикаких условиях pci-e выше 1.1 не поднимается, не знаю почему но не смог даже тупым перебором всего что можно. в остальном писк визг и восторг)))) спасибо за наводку на способ комрада ElSpotdead, проверил арбайтен по полной.
ElSpotdead чувааааааак! спасибо за твоё случайное но очень важное открытие для всех владельцев мси з170а!!!! по поводу не стартов с усбшками, тут надо глянуть чего в настройках натыкано, еще есть вариант на версию бивоса. там тоже могут быть заморочки...
Вложения:

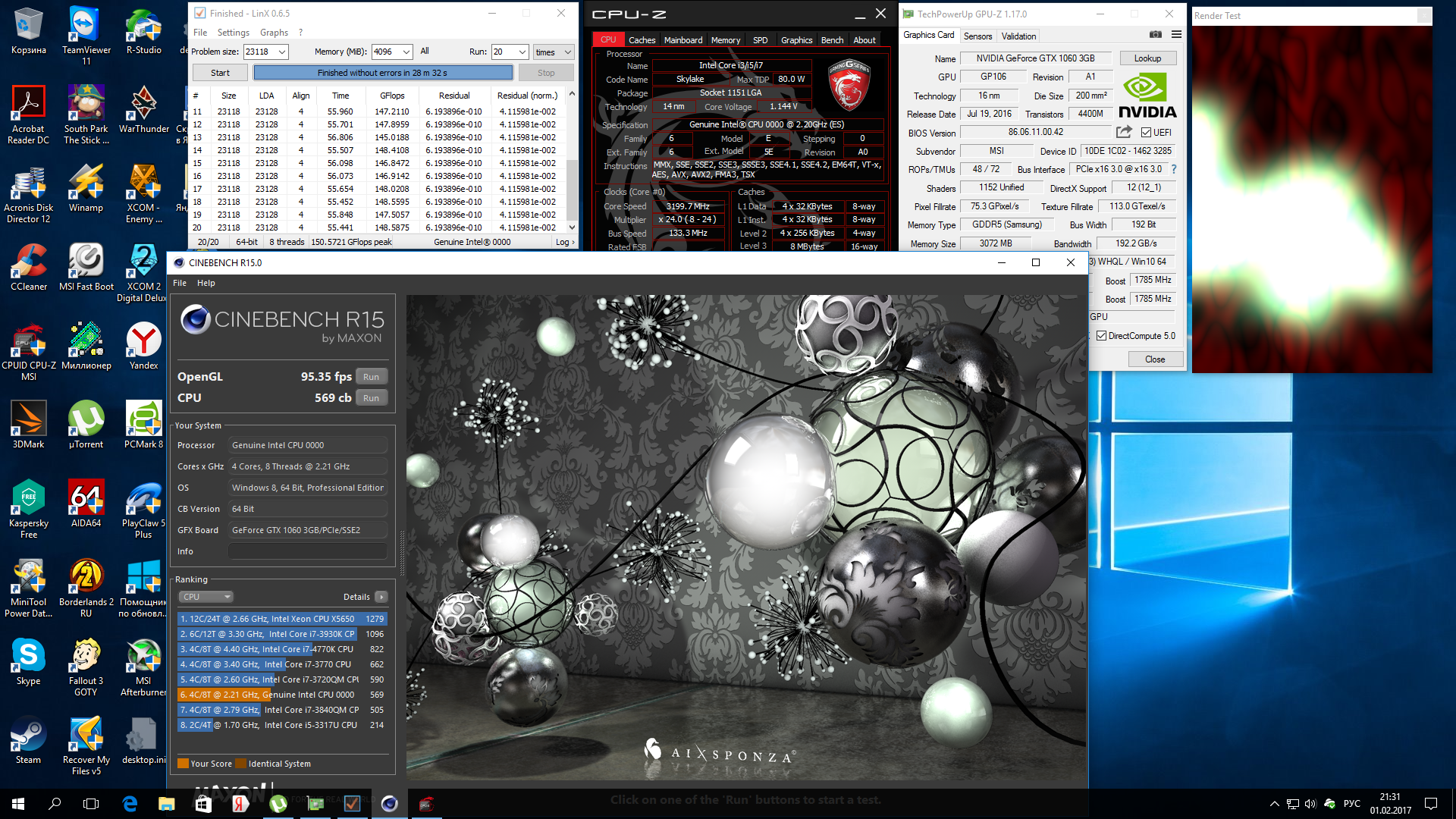

Комментарий к файлу: вот так пока 2017-02-01_21-31-25.png [ 1.87 МБ | Просмотров: 1224 ]
TyPuCToZ нигде не было дезы что надо мод.биос положить в ту же директорию, поэтому такой бубен был щас все получилось но как раньше описал Miralex схема изменить в биосе на user не работает, в биосе есть вроде есть а винде не работает
Хм, а у меня все меняется....Какая у вас плата и версия биоса?
StrateGG, CPU-Z и настроек в биосе, можешь прямо к сообщению прикладывать, или в фотогаллерею в своем профиле выложи, а в сообщение только ссылки вставь. Шина не применяется независимо от того, ставишь 105, 120 или 150МГц?
Member
Статус: Не в сети Регистрация: 19.12.2016 Откуда: Тамбов Фото: 37
TyPuCToZ Ну вот, можно добавлять способ ElSpotdead в шапку. Это поможет многим пользователям MSI мучающихся с ревизией А0. А про микрокод не знаю, как вариант можно просто перезаписать его хекс редактором, если новый короче или аналогичен по длине старому. Способ с перезаписью микрокода так же работает. Есть программка UEFI Tool new edition : https://github.com/LongSoft/UEFITool/releases, которая показывает таблицу FIT, в ней можно глянуть адрес смещения расположения микрокодов в биосе.
Advanced member
Статус: Не в сети Регистрация: 10.10.2006 Откуда: Питер Фото: 132
Postarc, добавил микрокод в Vol 1 в биос B150M-PRO VD, прошил, всё работает, микрокод 17 везде светится. FAQ подправлю/допишу.
sobol85 писал(а):
но не прикаких условиях pci-e выше 1.1 не поднимается
Как это понимать? На приложенном скрине под нагрузкой ведь PCI-E 3.0. В простое оно до 1.1 и должно опускаться.
StrateGG писал(а):
Вообщем в биосе такая картина:
Первый, и наверно самый главный вопрос: а откуда уверенность, что оно вообще в принципе может/должно стартовать с частотой ядер и кэша 4300+ и с памятью 3000+? Думаю у тебя мат.плата просто при старте пытается с такими настройками запуститься, не может, сбрасывает всё в дефолт и грузится. Сбрасывай всё в Auto, шину начиная со 100МГц по 5-10МГц прибавляй и смотри на результат.
Ребята, актуально ли сейчас заказывать инженерник? (i7) Если да, то скиньте пожалуйста ссылки и за сколько... Ах да, пожалуйста, опишите процедуру получения посылки с Amazon или Aliexpress, а то ни разу не заказывал
_________________ i9-9900k, custom water (360), HyperX RGB 4*8Gb @ 4000 CL16, 500Gb 970 Evo+ 1Tb SSD, 480 Gb WD SSD, ASUS MAXIMUS X FORMULA
Junior
Статус: Не в сети Регистрация: 17.01.2017 Фото: 4
TyPuCToZ как владелец платы msi буду премного благодарен за инструкцию в факе. Попробую прописать микрокод в последнюю версию биоса своей платы. Пока есть еще на руках второй проц для манипуляций с биосом)
_________________ l448@3.7 tb on, msi z170a-g43 plus, corsar ddr4-2400 32 gb, msi 1070 ti
Первый, и наверно самый главный вопрос: а откуда уверенность, что оно вообще в принципе может/должно стартовать с частотой ядер и кэша 4300+ и с памятью 3000+? Думаю у тебя мат.плата просто при старте пытается с такими настройками запуститься, не может, сбрасывает всё в дефолт и грузится. Сбрасывай всё в Auto, шину начиная со 100МГц по 5-10МГц прибавляй и смотри на результат.
Увереность была, то что при перезагрузке все настройки сохранялись (в Биосе), по поводу постепенно увеличивать установил частоту шины 110 перезагрузил запустил windows в cpu-z все так же 100 мгц шина вольтаж изменился на 1.2 (менял вместе с шиной)
Advanced member
Статус: Не в сети Регистрация: 10.10.2006 Откуда: Питер Фото: 132
StrateGG, так они и должны сохраняться, правда после нестарта мат.плата должна ругаться и требовать идти в биос и что-то править. Перед проверкой шины 110 сбросил всё в дефолт? Сбрось, а то может быть множитель памяти нерабочий например... Хотя бред же... При сбросе после нестарта напряжение не должно сохраняться.
voodoo777, зачем в последний? Вангую, что начиная с версии 3.9 инженерники работать не будут. Добавление микрокодов тут не поможет. Во всяком случае, раз у тебя есть серийный проц на руках, можешь сначала проверить официальные версии 3.9-3.B. И у тебя проц Q0? Для Q0 ведь микрокоды есть в версиях 3.7 и 3.8 (более ранние не проверял). Или хочешь обновленные микрокоды?
PS FAQ по прошивке дополнил инфой про MSI.
_________________ Я добрый, поэтому я снимаю скальпы только с процессоров.
Member
Статус: Не в сети Регистрация: 17.10.2006 Фото: 16
sanchellio писал(а):
Drake@ я к товарищу Atheros носил свой проц) цена была очень приемлемой) да и сам товарищ очень доброжелательный и позитивный. ни в коем случае не реклама) так делюсь своими впечатлениями) ну и плюсом ко всему возможность поглазеть на кастомные сво там или еще чего нибудь) железа куча) процесс достаточно быстро прошёл) минут 0-15 на вскидку) за разговорами пролетело оч быстро.мазал гризли. на счёт герметика хз. в общем в теме скальпирования я уже отписывался, да и не один я к нему ездил)
Плюсую за товарища Atheros, Быстро, четко и недорого. Большой ему респект.
