В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
elDICE писал(а):
Что скажете?

Скажу, что это дорого и бестолково.
Если надо сэкономить, то либо H110/B150 + QH73, либо самая дешевая Z170 + QH8G.
Если денег хватает, проще взять б/у 6700k + Z170 по вкусу.
Или цель - просто поиграться с инженерниками? Тогда нормальный вариант, по QHQJ как раз статистики мало :)




Member
Статус: Не в сети
Регистрация: 09.04.2014
TyPuCToZ писал(а):
Или цель - просто поиграться с инженерниками?
да, "на пощупать". Ну и не люблю я бюджетные мамки...




Member
Статус: Не в сети
Регистрация: 16.01.2017
Откуда: Зеленодольск
Фото: 6

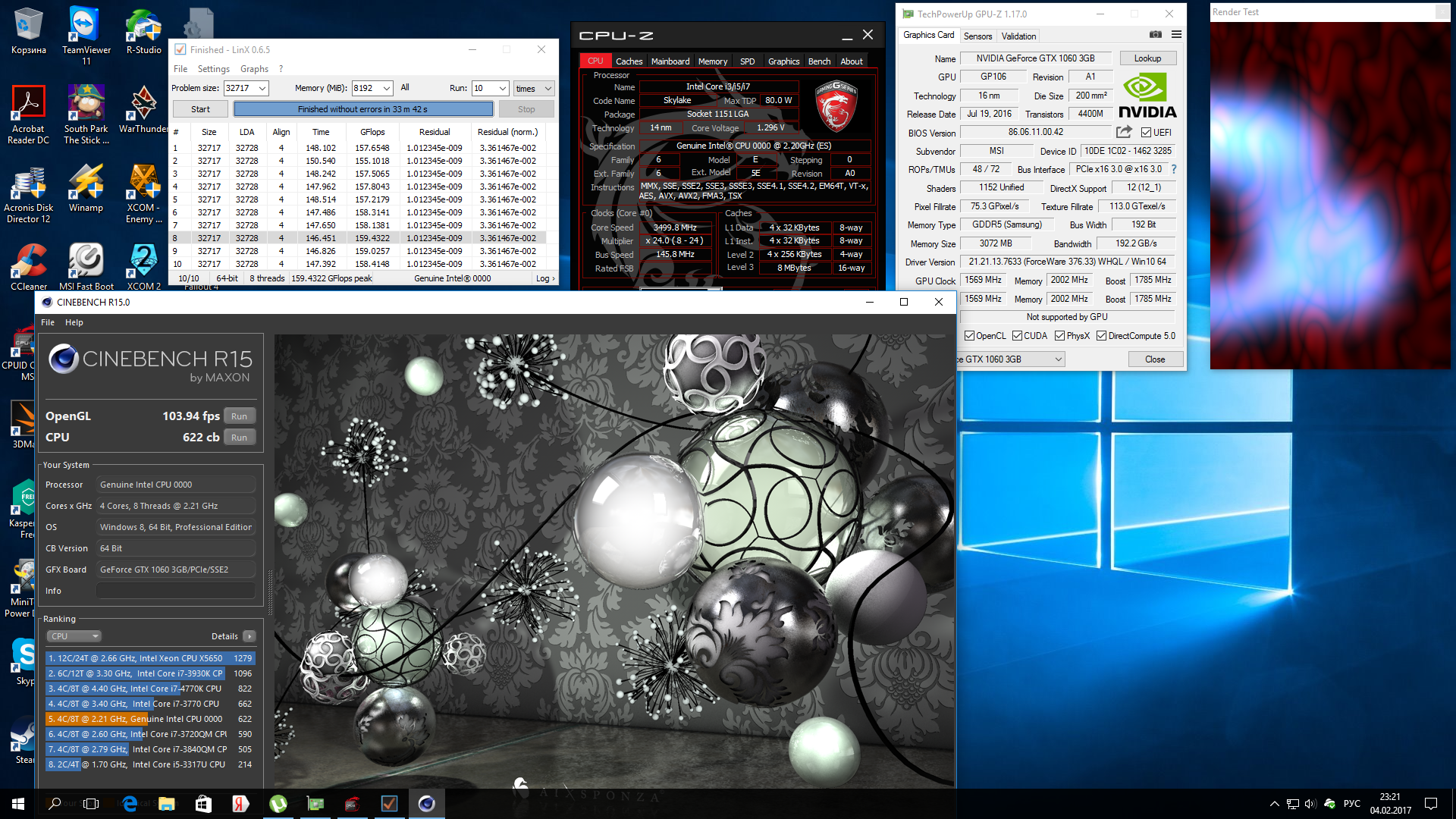

Паха да было такое, тут другое дело, еще выяснилась зависимость память шина пси-е :shock: . сегодня удалось добиться стабилити на 3,5гг с пониженной частой памяти(ну ниже частоты проца :?: ) и пси-е 3.0... до этого любое изменения частоты памяти акромя авто режима, ну и с хрм пока до конца не разобраться не удалось, ибо при его работе мать весит в стоковых настройках проца, и как то не шибко принимает измения...


Вложения:
2017-02-04_23-21-05.png [ 1.9 МБ | Просмотров: 1386 ]

_________________
QN8G, MAXSUN iCraft Z370, 4x8 Crisial BLT sport DDR4, Termaltake 850W, Alseye WindPlus


Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
elDICE писал(а):
да, "на пощупать". Ну и не люблю я бюджетные мамки...

Дык для того что бы пощупать бюджетной мамки на z170 чипсете хватит с головой... Напруги там до 1,4в как правило, по сути любой мамке по силам... Тем более с QHQJ... Да и продать легче так будет...
Ну если конечно ты мамку эту не себе на будущее оставить хочешь...

_________________
Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/




Member
Статус: Не в сети
Регистрация: 09.04.2014
Mellow, мамку планирую оставить. Необходимое условие в мамке: Display Port.




Member
Статус: Не в сети
Регистрация: 21.01.2017
c//


Последний раз редактировалось xo39iuh-799 05.02.2017 13:48, всего редактировалось 3 раз(а).



Member
Статус: Не в сети
Регистрация: 09.12.2016
Откуда: Новосибирск
Фото: 9
sobol85 писал(а):
Паха да было такое, тут другое дело, еще выяснилась зависимость память шина пси-е :shock: . сегодня удалось добиться стабилити на 3,5гг с пониженной частой памяти(ну ниже частоты проца :?: ) и пси-е 3.0... до этого любое изменения частоты памяти акромя авто режима, ну и с хрм пока до конца не разобраться не удалось, ибо при его работе мать весит в стоковых настройках проца, и как то не шибко принимает измения...

Я пробовал в биос PCIe автоматом Gen3 выставлять. При 141Мгц шины, стартует, но сразу видно, что видеоподсистема работает нестабильно, дерганья экрана, подвисает. При запуске игр - жуткие фризы.
При этом, частоту ОЗУ я выставляю 1333Мгц вручную, XMP в авто. Иначе, при ребуте, дефолтная частота оперативки увеличивается пропорционально частоте шины и нестарт, либо сброс шины на 100.
Кстати, интересно, у меня Линск 0.7.0 при частоте процессора 3383МГц множитель гпу 24 кеш 22 шина 141 - результат 179 ГФлопс. И Синебенч у меня по гпу - 719. А у Вас шина и частота выше а показатели почему то ниже :?:




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Паха писал(а):
А у Вас шина и частота выше а показатели почему то ниже :?:

Программы в фоне, как минимум торрент клиент грузит цп.




Member
Статус: Не в сети
Регистрация: 16.01.2017
Откуда: Зеленодольск
Фото: 6
Паха память на 20х100(в стоке она 2400, ) стоит без хмр.. да и линкс у меня 0.6.5))) дык эксперименты продолжаются, процесс не самый быстрый....

_________________
QN8G, MAXSUN iCraft Z370, 4x8 Crisial BLT sport DDR4, Termaltake 850W, Alseye WindPlus




Junior
Статус: Не в сети
Регистрация: 05.02.2017
Приехал ко мне QHQG L501 степпинг 1, ревизия Q0
Мать Gigabyte gaming K3
Прошил на биос F2C по инструкции http://overclocking.guide/gigabyte-z170-non-k-overclocking-guide/
на стоке BCLK: 100 работает стабильно, при повышении до 101 загружается но ловлю в течении 30 минут синий экран, 103 уже не загружается.

Может кто-то сталкивался с подобной проблемой?
#77




Member
Статус: Не в сети
Регистрация: 21.01.2017
Еще видос ГТА все очень выс. + 2х msaa, думаю не плохо тянет :-)


с 4x msaa


Последний раз редактировалось xo39iuh-799 05.02.2017 15:08, всего редактировалось 2 раз(а).



Member
Статус: Не в сети
Регистрация: 04.02.2016
Откуда: Луганск
Фото: 0
tomasdndz писал(а):
Приехал ко мне QHQG L501 степпинг 1, ревизия Q0
Мать Gigabyte gaming K3
Прошил на биос F2C по инструкции http://overclocking.guide/gigabyte-z170-non-k-overclocking-guide/
на стоке BCLK: 100 работает стабильно, при повышении до 101 загружается но ловлю в течении 30 минут синий экран, 103 уже не загружается.

Может кто-то сталкивался с подобной проблемой?
#77

В данной версии БИОСа (F2C non-K) нет микрокода инженерника... Возможно, в этом вся проблема.
Но, попробуйте для начала зашить оригинальный БИОС F3h с оф.сайта, вдруг в модифицированном (F2C non-K) что-то нужное поломали...
Последние оригинальные версии БИОС (F20\F21) не шейте, в них добавлена поддержка серийных и инженерных KabyLake и, предположительно, удалена поддержка инженерников SkyLake (т.е. возможен нестарт системы)...

_________________
Ryzen 5 1600X | MSI B350I Pro AC | 2x8Gb TEAM Dark Pro 3200@3533MHz CL16 | Win7


Последний раз редактировалось ZimogoretS 05.02.2017 13:13, всего редактировалось 4 раз(а).



Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
tomasdndz Для инженерных процессоров не нужнен NON-K биос, для них нужен оффициальный биос, например тот же F2 с добавленными микрокодами. То, что инженерник запустился на Гигабайте без всяких микрокодов, уже хорошо. Сейчас постараюсь подготовить вам необходимый для разгона биос.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf


Последний раз редактировалось Postarc 05.02.2017 12:55, всего редактировалось 2 раз(а).



Junior
Статус: Не в сети
Регистрация: 05.02.2017
Postarc писал(а):
tomasdndz Для инженерных процессоров не нужнен NON-K биос, для них нужен оффициальный биос, например тот же F2 с добавленными микрокодами. То, что инженерник запустился на Гигабайте без всяких микрокодов, уже хорошо. Сейчас постараюсь подготовить вам необходимый для разгона биос.

Добавлено спустя 6 минут 2 секунды:
tomasdndz Держите биос. Прошивать стандартной утилитой Q Flash. Бета версию F3h не стал трогать.


Буду благодарен, пока по совету ZimogoretS прошью на F3h




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
tomasdndz Прошивайте, теперь множно. Если при проверки контрольной суммы в перед прошивкой Q-flash возникнет ошибка, напишите. Но должно все прошиться без проблем.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf


Последний раз редактировалось Postarc 05.02.2017 13:06, всего редактировалось 1 раз.



Junior
Статус: Не в сети
Регистрация: 05.02.2017
Postarc писал(а):
tomasdndz Пока не прошивайте мой биос. Подождите я поспешил.

Уже прошил, bclk 110, вольтаж 1.14 загрузился, сейчас по тестам пройдусь
Upd: виснет




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
tomasdndz А, значит все ок, меня немного смутило отсутствие FIT таблицы в полученном биосе, но похоже биосам ранее F20 версии это нисколько не мешает. Все хорошо, удачи в разгоне!

Добавлено спустя 1 минуту 15 секунд:
tomasdndz Не забудьте при поднятии BCLK уменьшать множитель памяти, иначе виснуть может именно из за высокой частоты оперативки. Сфоткайте ваши параметры биоса кнопкой F12, и выложите посмотреть, пожалуйста.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 05.02.2017
После тестов скину, множитель ОЗУ выставил ближе к стоку, система ведет себя адекватно.




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
tomasdndz Не трогайте опции меню Internal VR Voltage! Иначе рискуете остаться без процессора. Были случаи.... :D

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf


Последний раз редактировалось Postarc 05.02.2017 14:09, всего редактировалось 1 раз.



Junior
Статус: Не в сети
Регистрация: 21.01.2017

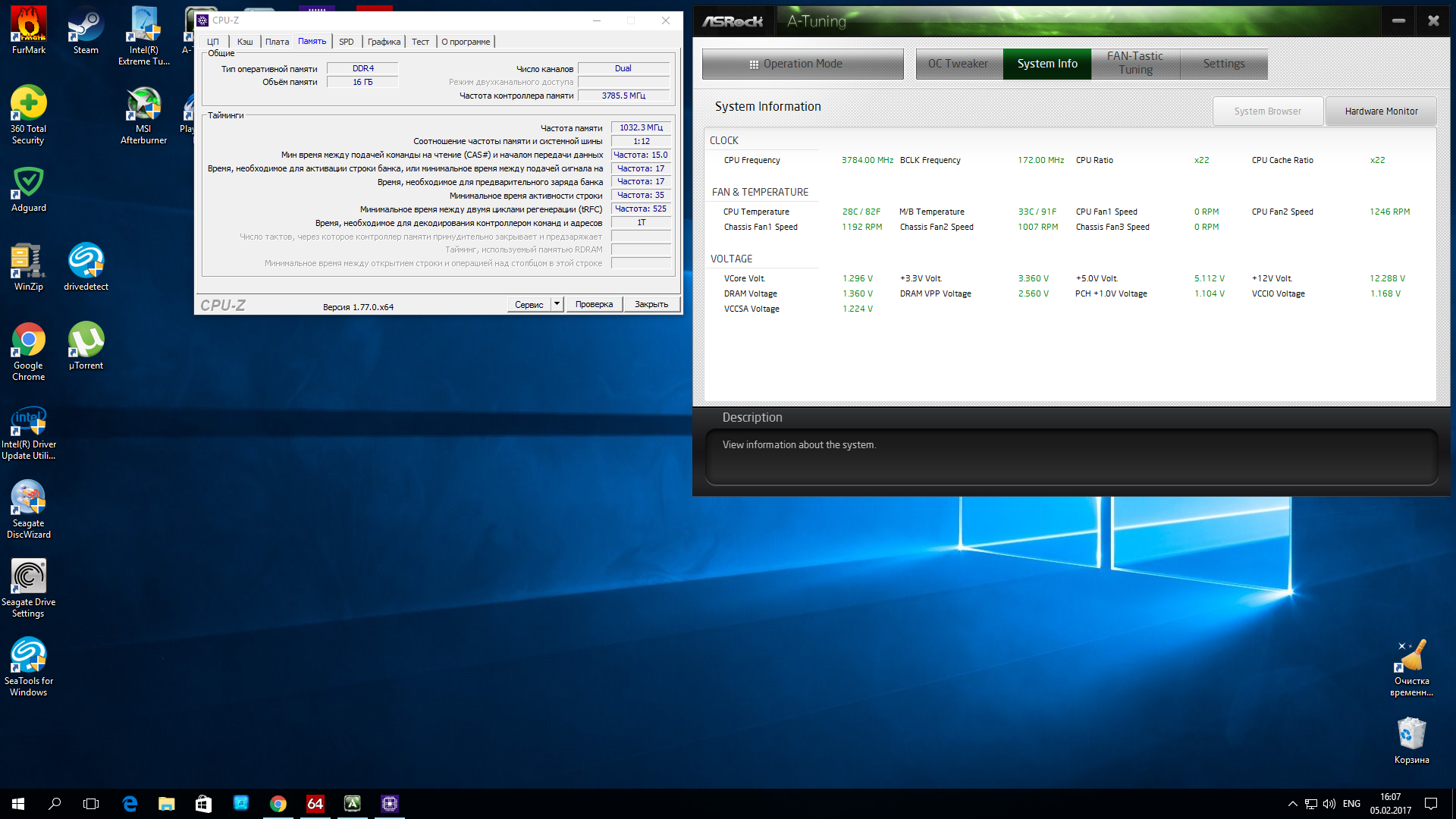

Привет Всем. Пришло железо с CU. Собрал потестил. Проц L452 C482. Мать Asrock z170 Extreme 4. память 2х8 Corsair Vengeance LPX CMK16GX4M2B3000C15. + rx480. Гнал на официальном биосе 7.2. То что множитель заблокирован на 22 с начало немного удручало. Но результат разгона в принципе устроил. Vcor=1.295, шина = 172(выше, висюки), память=2060 (dual режим). Сберегайки все отключены! С включенными висюки. На этих настройках тестил в LinX 0.7 7 часов. Как то так.


Вложения:
Снимок экрана (7).png
Снимок экрана (7).png [ 667.55 КБ | Просмотров: 1147 ]
Снимок экрана (9).png
Снимок экрана (9).png [ 852.25 КБ | Просмотров: 1147 ]
Снимок экрана (6).png
Снимок экрана (6).png [ 665.73 КБ | Просмотров: 1147 ]

_________________
L452(qhqg), Asrock z170 Extreme 4, 2x8Gb, Rx480 8gb
