В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake


В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake.
Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77

F.A.Q.

F.A.Q.
Что это за процессоры?
Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.

Какой процессор мне купить?
Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат.
Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате.
Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.

Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.

С какими материнскими платами работают?
Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.

Касаемо выбора материнской платы под разгон этих процессоров.
Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI.
Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504
Известные проблемы:
На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы.
На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса.
На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.

А что насчёт работы с памятью DDR3?
Официально платформа Skylake работает с DDR4 и DDR3L.
Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации.
Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.

Как посмотреть наличие микрокодов в Биосе?
Скачиваете программу amibcp 5.0.1.0014 отсюда http://www.mediafire.com/file/irxk9p1m43kfk68/AMIBCP_v5.0.1.7Z, открываете ваш Биос и в разделе "BIOS Features" отображаются эти микрокоды.

Есть ли примеры скальпирования этих процессоров, что под крышкой?
Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет.
Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.

Что с разгоном?
Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа.
Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В.
С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.

Проблемы со встроенным видеоядром
Могут быть проблемы со встроенным видеоядром со свежими версиями драйверов. Рекомендуется откат на более старые версии драйверов, подробнее тут:
Инженерные версии Intel® Skylake и всё, что с ними связано! #16093342

Статьи и руководства
Статья от комрада Ivan_FCB с подробностями разгона: https://www.overclockers.ru/lab/80598/razgonyaem-inzhenernye-obrazcy-processorov-intel-skylake-ili-privet-iz-kitaya.html
Ознакомительная статья с разгоном иженерника на ASUS PRO GAMING: http://www.ferra.ru/ru/system/review/experiment-with-core-i7-6400t/#.WDWv6TShpBd
"Об инженерниках замолвите слово..": http://mysku.ru/blog/aliexpress/47357.html
Немного теории о происхождении этих процессоров+разгон: http://www.3dnews.ru/943526

Модифицированные Биосы для материнских плат AsRock для инженерников брать здесь:http://hwtips.tistory.com/1608
Там же хорошая инструкция: http://hwtips.tistory.com/1607

Общий алгоритм действий при разгоне от комрада Drugok001(new): https://forums.overclockers.ru/viewtopic.php?p=14084441#p14084441
Пример разгона на материнской плате Asus Z170M-PLUS от комрада Stress:https://forums.overclockers.ru/viewtopic.php?p=14271315#p14271315
Разгон QHQG в скриншотах от комрада Mellow: https://forums.overclockers.ru/viewtopic.php?p=14084521#p14084521
Пример разгона на материнской плате Asus Z170-A от комрада Незванный гость:https://drive.google.com/drive/folders/0BxNh21R9Ia7UVXh4dDQtd2tnY2M
Пример разгона на материнской плате Asus z170-p от комрада sanchellio https://yadi.sk/d/5pocK3WF3AdnM5
Пример разгона на материнской плате Asus z170 ProGaming от комрада VIt@ly https://www.youtube.com/watch?v=yt2dCey6P_c&feature=youtu.be

Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)

Набор программ для тестов и мониторинга (в том числе различные версии LinX):
http://forums.tweaktown.com/gigabyte/30530-overclocking-programs-system-info-benchmarking-stability-tools.html

Модифицированные биосы с обновленными микрокодами и руководство по их прошивке:
Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Обновлять биосы до последних версий не глядя не рекомендуется.
У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx.
В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0.
В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.


Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
TyPuCToZ Я его открыл программой UEFITool_NE_A32 и обнаружил, что она некорректно определила расположение таблицы FIT. Подумал, что биос неработоспособен, удалил. Но потом выяснилось, что в ранних биосах от Гигабайта при редактировании биоса MMtool таблица FIT не модифицируется. Она вообще не используется в ранних биосах. Только последние версии без правки адресов микрокодов в FIT таблице могут оказаться неработоспособными.
Модифицированный биос GA-Z170-Gaming K3 с добавлением микрокодов для процессоров степпинга A0 и Q0:
Вложение:
Z170gk3.f2+E0_E1.zip [4.65 МБ]
Скачиваний: 77

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 07.08.2016
Фото: 6
greynt, тайминги и частоту памяти ставь в Auto, odd ratio mode - в disabled, вольтаж на память сразу 1.35 и занимайся только процем. Ищи рабочие связки множителя ядер и шины - с шиной особая беда. Вечно какие-то диапазоны не рабочие, либо требуют неадекватного повышения напряжений. Какой кулер у тебя? Выставляй с запасом 1.36-1.37 Vcore и ищи макс шину, с которой проц работает стабильно и не сваливается в троттлинг. Что касается допольнительных напряжений - гугли тему, в основном приходится дополнительно завышать VCCIO, System Agent (SA), на некоторых материнках еще и PLL. Выставь стабильный Load Line Calibration (LLC) и вперед. Как найдешь максимальную шину - пробуй снижать напряжения, найди минимальные стабильные. А вот потом уже занимайся памятью, снова советую не включать odd ratio, иначе будешь неделями возиться с таймингами и делителями памяти для нахождения стабильности, тем более если ты новичок. У меня точно такая же память, чип Hynix, не Самсунг к удивлению. Но заявленные тайминги и частоту держит хорошо, может даже чутка больше (как повезет). Короче, как максимально разгонишь проц - выставляй тайминги 15-17-35-2T, ищи из доступных частот близкие к 3000Мгц. Если повезет разогнать проц на 3.9-4.0, то это будут 2900+ на памяти при ~180 шине и 3100+ при ~167 шине. Последнюю частоту моя память и держит, кстати, не пришлось ни вольтаж поднимать, ни тайминги ухудшать) Погуглив, нашел что наша память в основном может чутка больше, чем заявлено ХМР профилем. Его, кстати, в Биосе не активируй. Тайминги и вольтаж ставь которые я указал, ручками.

_________________
I7 QHQG l501 4Ггц, Asus z170 Pro Gaming




Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
Плин, захожу, читаю, завидую... А написать нечего))) Сегодня заглянул к другу, которому систему отдал, работает на 4хГгц постоянно, без единого сбоя, кучу игр он уже прошел на ней, короче не нарадуется...
Вы тут так разумничались, что я новичком себя чувствую)))

_________________
Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/




Junior
Статус: Не в сети
Регистрация: 21.01.2017
ZimogoretS
ZimogoretS писал(а):
Для определения "правильной" версии к своей метеринке от ASRock, кто-то из форумчан уже перепробовал все доступные версии БИОС... ЕМНИП, остановился на какой-то 2.х (с нормальной работой AVX), но добавил в этот БИОС микрокод инженерника (то ли для стабильной работы видеокарты, то ли для работы PCI-Ex16 в режиме 3.0) но разблокировал в БИОС возможность задавать множитель процу...

UPD: sergfes о Asrock Z-170 Pro4 и его решении проблемы с отвалом AVX, датчиков и USB.

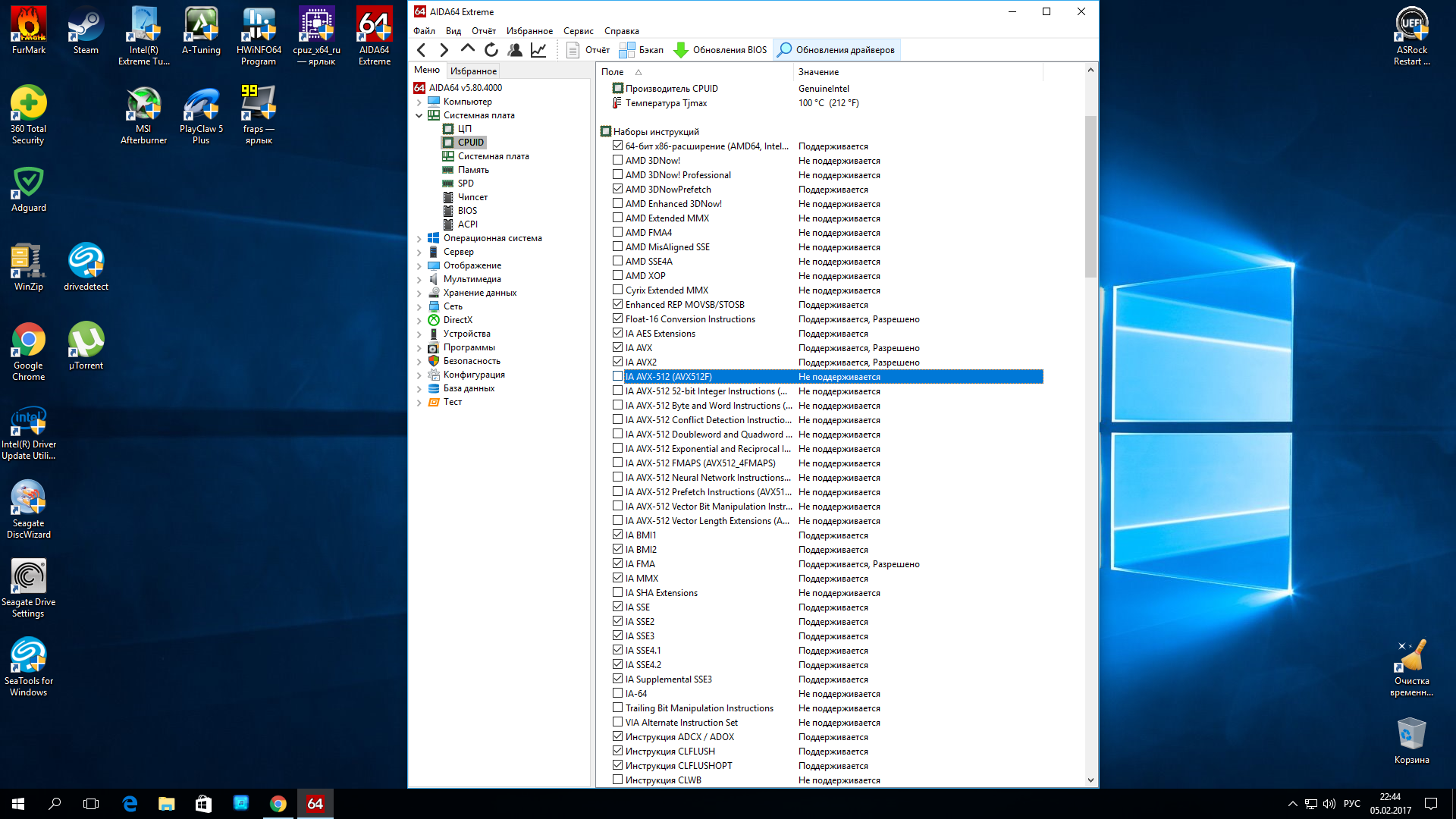

greynt, а что про "Наборы инструкций" AVX пишет AIDA64 в разделе "Системная плата\CPUID"?


avx не поддерживается(см.рис)! Какой то прямо хаос с инструкциями!
Да, надо шить корейский биос! рано я обрадовался разгону)))... все не так просто!)

Coniferous
Coniferous писал(а):
greynt, тайминги и частоту памяти ставь в Auto, odd ratio mode - в disabled, вольтаж на память сразу 1.35 и занимайся только процем. Ищи рабочие связки множителя ядер и шины - с шиной особая беда. Вечно какие-то диапазоны не рабочие, либо требуют неадекватного повышения напряжений. Какой кулер у тебя? Выставляй с запасом 1.36-1.37 Vcore и ищи макс шину, с которой проц работает стабильно и не сваливается в троттлинг. Что касается допольнительных напряжений - гугли тему, в основном приходится дополнительно завышать VCCIO, System Agent (SA), на некоторых материнках еще и PLL. Выставь стабильный Load Line Calibration (LLC) и вперед. Как найдешь максимальную шину - пробуй снижать напряжения, найди минимальные стабильные. А вот потом уже занимайся памятью, снова советую не включать odd ratio, иначе будешь неделями возиться с таймингами и делителями памяти для нахождения стабильности, тем более если ты новичок. У меня точно такая же память, чип Hynix, не Самсунг к удивлению. Но заявленные тайминги и частоту держит хорошо, может даже чутка больше (как повезет). Короче, как максимально разгонишь проц - выставляй тайминги 15-17-35-2T, ищи из доступных частот близкие к 3000Мгц. Если повезет разогнать проц на 3.9-4.0, то это будут 2900+ на памяти при ~180 шине и 3100+ при ~167 шине. Последнюю частоту моя память и держит, кстати, не пришлось ни вольтаж поднимать, ни тайминги ухудшать) Погуглив, нашел что наша память в основном может чутка больше, чем заявлено ХМР профилем. Его, кстати, в Биосе не активируй. Тайминги и вольтаж ставь которые я указал, ручками.


Я так понял это на корейской уже надо пробовать с разблокированном множителе и кеше... Просто страшновато прошивать не на официальный)... Главное чтобы прошился... Спасибо всем за ответы! Даже прочитав здесь многое! Все равно что то не так понимается!!


Вложения:
Снимок экрана (11).png
Снимок экрана (11).png [ 744.11 КБ | Просмотров: 1681 ]

_________________
L452(qhqg), Asrock z170 Extreme 4, 2x8Gb, Rx480 8gb


Member
Статус: Не в сети
Регистрация: 18.07.2016
Откуда: Минск
Фото: 1
Postarc писал(а):
greynt А почему такая низкая частота памяти? У нее профиль до 3 Ггц. Можно еще выставить множитель х24 попробовать. Или кеш опустить до 20. Может кэш тормозит разгон? У многих разгон до 172 при множителе 22 был возможен при напряжении 1.19-1.2В. А в азроках есть LLC?

Ты же в теме не новичок, но не знать, что на асроке на офф биосе, всегда множитель 22 (8-12). И там множку никак не поменять.... Столько стр это обсуждали...

Добавлено спустя 1 минуту 52 секунды:
greynt ставь вот это биос, на нем у меня не было глюков, все отлично работает и разгоняется
Вложение:
Z17EX4_1.80_M_ES-HWTIPS_v3_5_2.zip [7.75 МБ]
Скачиваний: 72

_________________
Intel i7-6400T L501C300@ 3.7 Mhz, 1.10V; Asrock Z170 Extreme 4, Биос: 1,80 - корейский; GTX 970 Strix; ОЗУ 16 gb; Кулер Zalman cnps10x Optima




Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
yurius писал(а):
- после холодного старта запуск только через ресет

Вот это странно. Попробуй что-нибудь с память сделать, на H110 вроде частоту выше 2133 не поставить, попробуй 1866, или тайминги подкрути.
yurius писал(а):
- не работает speedstep, процессор молотит на 2.9 большую часть времени с бустом до 3.0-3.1. Для mini STX это многовато :). Вручную FID'ами могу только через ThrottleStop управлять.
Видимо сказывается отсутствие промежуточных BIOS между 0303 и 2002. Был бы какой нибудь 18хх на мою H100S1, не имел бы проблем

У меня на первом биосе Z170-A точно не работал буст, и вроде EIST заодно.
Может стоит мат.плату сменить на другую?
yurius писал(а):
Ну и тот же HW Info не может шину процессора корректно определить, пишет какую-то ерунду в районе 30МГц, а AIDA64 не может провести ни один тест.

Это так с A0 процами на всех платах.
Postarc писал(а):
Модифицированный биос GA-Z170-Gaming K3 с добавлением микрокодов для процессоров степпинга A0 и Q0

Сейчас добавлю.




Member
Статус: Не в сети
Регистрация: 04.02.2016
Откуда: Луганск
Фото: 0
greynt писал(а):
avx не поддерживается(см.рис)! Какой то прямо хаос с инструкциями!
Скриншот показывает, что AVX и AVX2 поддерживаются но, по факту, они не работают...
AVX-512 ***, вроде как относятся к AVX3, и не должны поддерживаться в SkyLake...

_________________
Ryzen 5 1600X | MSI B350I Pro AC | 2x8Gb TEAM Dark Pro 3200@3533MHz CL16 | Win7




Junior
Статус: Не в сети
Регистрация: 05.02.2017
Благодаря советам Postarc взял 4Ггц, озу на 3.4Ггц, стресс тест проходит




Junior
Статус: Не в сети
Регистрация: 17.09.2009
Откуда: Минск
Фото: 4
Взгляните своим опытным взглядом всё ли тут в порядке.
а то я разогнал и забыл, но что-то меня насторожили сообщения про то, что винда заменяет микрокод:

AIDA64
24316




Member
Статус: Не в сети
Регистрация: 03.10.2016
Фото: 22
Selector писал(а):
Взгляните своим опытным взглядом всё ли тут в порядке.
а то я разогнал и забыл, но что-то меня насторожили сообщения про то, что винда заменяет микрокод:

Глаз у меня не опытный, но в аиде все точно так же.




Member
Статус: Не в сети
Регистрация: 09.04.2014
Владельцы Ranger, на какой BIOS используете?




Member
Статус: Не в сети
Регистрация: 04.02.2016
Откуда: Луганск
Фото: 0
Selector писал(а):
Взгляните своим опытным взглядом всё ли тут в порядке.
Есть более свежий микрокод для вашего инженерника - cpu000506E1_plat22_ver0000002A_date02-06-2015.bin

Selector писал(а):
а то я разогнал и забыл, но что-то меня насторожили сообщения про то, что винда заменяет микрокод
Насколько мне известно, заплатки Windows (которыми обновляются микрокоды) не содержат микрокоды для инженерников...

_________________
Ryzen 5 1600X | MSI B350I Pro AC | 2x8Gb TEAM Dark Pro 3200@3533MHz CL16 | Win7




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
tomasdndz Гигабайт рулит! Если можно скришоты Cinebanch 15, CPU-Z, LinX, Aida и HWInfo64, очень хочется посмотреть. Разгонали - делитесь со всеми радостью :) Все таки 4 Ггц - это результат, и очень хороший.

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Junior
Статус: Не в сети
Регистрация: 17.09.2009
Откуда: Минск
Фото: 4
ZimogoretS писал(а):
Есть более свежий микрокод для вашего инженерника - cpu000506E1_plat22_ver0000002A_date02-06-2015.bin

И как мне его можно обновить?




Member
Статус: Не в сети
Регистрация: 19.12.2016
Откуда: Тамбов
Фото: 37
Selector Если все хорошо погналось, то есть ли смысл менять микрокод? Если да, то программка вам в помощь MMtool, ссылка в шапке: Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

_________________
Gigabyte GA-Z170-D3H, DDR4 Corsair 2400 2x8Gb, MSI GTX1060 Armor 3G, i5-9600kf




Куратор темы
Статус: Не в сети
Регистрация: 21.11.2006
Откуда: Нальчик
Фото: 128
elDICE писал(а):
Владельцы Ranger, на какой BIOS используете?

Вообще таковых тут не встречал)

_________________
Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/




Member
Статус: Не в сети
Регистрация: 23.10.2016
Фото: 18
Mellow да не, вроде были.
elDICE последнюю версию биоса 2202 с поддержкой инженерника. в последующих версиях поддержка выпилена.




Junior
Статус: Не в сети
Регистрация: 17.09.2009
Откуда: Минск
Фото: 4
Postarc писал(а):
Selector Если все хорошо погналось, то есть ли смысл менять микрокод? Если да, то программка вам в помощь MMtool, ссылка в шапке: Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504

Гналось со скрипом с довольно низкой частотой памяти без энергосберегаек и всего до 3.8Ггц.
Спасибо за подсказку, попробую на досуге.




Junior
Статус: Не в сети
Регистрация: 05.02.2017
Отчет по разгону QHQG L501 на матери Gigabyte Z170 gaming K3
Добрался до 4.1Ghz

Cinebench 15: 906cb
CPU-Z single-core: 2036
CPU-Z multi-core: 8849
LinX: 179.8 GFlops peak

Конфигурация:
BCLK: 171Mhz
Core voltage: 1.330v

Скриншоты в спойлере
#77
#77
#77
#77




Member
Статус: Не в сети
Регистрация: 09.01.2016
Фото: 52
TyPuCToZ писал(а):
Вот это странно. Попробуй что-нибудь с память сделать, на H110 вроде частоту выше 2133 не поставить, попробуй 1866, или тайминги подкрути.

Даже на 2400 запускается, но попробую поиграться.
TyPuCToZ писал(а):
Может стоит мат.плату сменить на другую?

mini STX плат не так много, выбирать не из чего :)
TyPuCToZ писал(а):
Это так с A0 процами на всех платах.

Тогда этим парится не буду.

_________________
CH6/R5-3600/G.SKILL Trident Z F4-3600C17D-32GTZKW/Vega FE 16GB 1450@935мВ/1075@935мВ/Seasonic 850W FOCUS Plus Gold (SSR-850FX)/Deepcool MATREXX 55/


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 16604 • Страница 473 из 831<  1 ... 470  471  472  473  474  475  476 ... 831  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 29


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
