Куратор темы Статус: Не в сети Регистрация: 21.11.2006 Откуда: Нальчик Фото: 128
В данной теме обсуждаются Инженерные версии процессоров Intel® Skylake
В последнее время в китайских интернет-магазинах aliexpress и taobao появились инженерные версии процессоров Intel Skylake. Оптимальны по соотношению цены и производительности предсерийные версии Core i7, которые обобщённо называют Core i7-6400T.
Полный список моделей предсерийных Skylake:
#77
F.A.Q.
F.A.Q.
Что это за процессоры? Инженерные версии процессоров Skylake. В стоковом состоянии работают на заниженной частоте от 1,6 до 2.6ГГц. Все остальные параметры полностью соответствуют серийным образцам.
Какой процессор мне купить? Самый популярный вариант - QHQG, не слишком низкий множитель (22х-24х) позволяет гнать процессор, не упираясь в возможности большинства материнских плат. Процессоры QHQJ с частотой 1.6ГГц (множитель 16х-20х при разгоне) более требовательны к материнской плате. Самый простой для разгона вариант - QHQF, у него разблокированный множитель, разгон ничем не отличается от разгона серийных K процессоров. Единственный его недостаток - цена.
Процессоры ранних ревизий степпинга A0 (QH8F, QH8E, QH8G и QH73) подкупают низкой ценой, недостатки: более низкий разгонный потенциал, контроллер PCI-E работает только в режиме PCI-E 2.0. У многих экземпляров QH8G не работает встроенное видеоядро. QH73 из-за высоких штатных частот является предпочтительным вариантом, если подразумевается эксплуатация без разгона.
С какими материнскими платами работают? Процессоры работают практически на всех мат.платах с сокетом 1151 и чипсетами H110/B150/H170/Z170, но поддержка инженерников вырезана в поздних версиях BIOS почти всеми производителями.
Касаемо выбора материнской платы под разгон этих процессоров. Микрокоды предсерийных процессоров 06Е0 (для A0) и 06Е1 (для Q0) найдены в биосах материнских плат Asus (в ранних версиях, видеоинструкция по откату биоса на Asus, актуальна для биосов версия 0xxx-2xxx, для отката биосов 3xxx потребуется программатор) и Asrock (во всех или во многих версиях). Микрокоды 06Е1 (для Q0) так же встречаются в некоторых версиях BIOS у плат MSI. Наличие микрокодов строго желательно, для биосов Asrock, Asus и Gigabyte есть действующее пособие по добавлению микрокодов в биос (а так же готовые модифицированные биосы для некоторых плат): Инженерные версии Intel® Skylake и всё, что с ними связано! #14378504 Известные проблемы: На материнских платах Asrock с поздними официальными версиями BIOS при разгоне предсерийных процессоров замедляются AVX инструкции, отваливается мониторинг температур ядер, многие используют модифицированные корейские биосы. На материнских платах Gigabyte и MSI с ранними биосами предсерийные процессоры могут не работать, может потребоваться серийный процессор для прошивки биоса. На материнских платах Asus, Gigabyte и MSI вырезана поддержка инженерных процессоров в поздних версиях биосов.
А что насчёт работы с памятью DDR3? Официально платформа Skylake работает с DDR4 и DDR3L. Но опытным путём установлено, что даже с планками DDR3 с рабочим напряжение 1.65В проблем не возникает при длительной эксплуатации. Есть наблюдения, что разгон на мат.платах с DDR3 затруднён из-за меньшего выбора множителей памяти.
Есть ли примеры скальпирования этих процессоров, что под крышкой? Под крышкой обычная термопаста как и на серийных образцах, с завода идет сухой, со временем своих свойств не теряет. Замена термопасты на ЖМ даёт выигрыш 20-30 градусов.
Что с разгоном? Если вы выбрали правильную материнскую плату, то разгон по шине осуществляется стандартным способом. Повышением частоты BCLK и повышением вольтажа. Процессоры степпинга Q0 как правило разгоняются до 3800-4000МГц при Vcore 1,3-1,4В. С процессорами степпинга A0 стоит рассчитывать на 3600-4000МГц при Vcore 1,3-1,4В.
Статистика разгона инженерников (Для подачи данных необходимо правой кнопкой выбрать "комментировать" и оставить свои данные. После модерации столбцы заполнятся информацией.)
Обновлять биосы до последних версий не глядя не рекомендуется. У всех или почти всех плат ASUS вырезана сначала поддержка процессоров ревизии A0 в версиях BIOS 2xxx, позже и поддержка процессоров ревизии Q0 в версиях 3xxx. В последних биосах некоторых плат MSI вырезана поддержка процессоров ревизии A0. В биосах F2x Gigabyte тоже вырезана поддержка процессоров ревизий A0 и Q0.
Последний раз редактировалось Mellow 24.01.2017 14:47, всего редактировалось 57 раз(а).
Member
Статус: Не в сети Регистрация: 19.12.2016 Откуда: Тамбов Фото: 37
dummc К сожалению, кроме микрокодов что то есть в биосе, что не дает правильно разгонять процессор. Надеюсь, что это "что то" отсутствует в биосах от гигабайта. Гадская ЕМС издевается. Доставили посылку на почтамп за 50 км от меня, и написали что посылка "ожидает вручения". И никого не торкнуло там, что адрес назначения другой. 3 раза звонил в поддержку, а там все тепленькие. Надеюсь завтра получу....
Junior
Статус: Не в сети Регистрация: 07.08.2016 Фото: 6
MakaRenkO писал(а):
Coniferous Ну и я про то же что лучше систему на стобильность ни что непроверит разве что время)
Вот только под вопросом нужда в такой стабильности, если ничего мощнее игр не запускаешь на компе. Я сбросил до 1.345, где Прайм у меня через 1-3 часа работы валится и забил на эту убер-стабильность, лишние градусы мне ни к чему. Пока все норм работает, ЛинкС без невязок и ладно.
_________________ I7 QHQG l501 4Ггц, Asus z170 Pro Gaming
Advanced member
Статус: Не в сети Регистрация: 10.10.2006 Откуда: Питер Фото: 132
dummc писал(а):
vccio и cpu? да: 1.1 и 1.36
Издеваешься? http://asrock.pc.cdn.bitgravity.com/Man ... treme4.pdf открой страницу №67 в pdf (стр.61 в бумаге) и смотри описание пунктов: Long Duration Power Limit Short Duration Power Limit System Agent Current Limit CPU Core Current Limit Дальше выставь им значения побольше (для проверки можно 255 все, или какой там максимум) Вроде снижение множителя у всех Acrock-оводов поднятием лимитов увеличивалось.
Member
Статус: Не в сети Регистрация: 04.02.2016 Откуда: Луганск Фото: 0
Postarc писал(а):
ZimogoretS Ничего интересного там нет
И в FAQе нет ничего интересного... для тех кто собаку съел на инженерниках. А для старта, FAQ самое то... и версия Интела на вопрос "Что это за процессоры?", мне кажется интересна...
_________________ Ryzen 5 1600X | MSI B350I Pro AC | 2x8Gb TEAM Dark Pro 3200@3533MHz CL16 | Win7
Куратор темы Статус: Не в сети Регистрация: 21.11.2006 Откуда: Нальчик Фото: 128
ZimogoretS Да я это читал очень давно... Обычная официальная сухая инфа, даже для новичка ничего полезного... Более подробно вся эта теория об инженерниках описана в статье 3Дньюс, ссылка на которую в шапке есть.
_________________ Было же времечко: https://people.overclockers.ru/profile/ENAMEL/created/topics/
Junior
Статус: Не в сети Регистрация: 23.01.2017 Фото: 3
удалось побороть вылеты в бсод с ошибкой "irql_not_less_or_equal" при 24 множ. повышением напруги на проц до 1.37в+VCCIO 1.1+ память 1.35в (14-14-34) может кому пригодится
Господа, Магазин: ShenZhen Mingzhu прислал покоцаный проц. Проц работает, держит сходу 3.3, но хотелось бы привести его в порядок. Может кто подсказать что это за элементы и их номиналы?
Junior
Статус: Не в сети Регистрация: 21.01.2017 Откуда: Eversong Фото: 0
2 VaMPiRe3966 Обычные конденсаторы, сдуть можно с любого похожего проца. Хоть с дохлого ноутбучника, главное чтоб по размерам были такие же как окружающие.
_________________ Asus MAXIMUS VIII HERO, QHQF 4,00GHz, 16gb CORSAIR DDR4 2666MHz, GTX 1080 8GB, 1kVt SilentPro, CNPS14X, 512Gb SSD, 2x1Tb RAID + 8Tb HDD
2 VaMPiRe3966 Обычные конденсаторы, сдуть можно с любого похожего проца. Хоть с дохлого ноутбучника, главное чтоб по размерам были такие же как окружающие.
Junior
Статус: Не в сети Регистрация: 21.01.2017 Откуда: Eversong Фото: 0
Номиналы аналогичны с окружающими мелкими конденсаторами. В магазинах Вы их все равно не купите, я еще не видел, чтоб такой мелкой рассыпухой торговали. А на процах (старше второго поколения - точно) эти конденсаторы идентичны по номиналам, если совпадают по размерам. Если есть мультиметр и желание занять себя минут на 15 - прозвоните оторванные ножки и ножки имеющихся кондеров. 99% что они впаяны в параллель по три столбика, и это - фильтр входного питания. Так что если на матери нормальная шина питания и фильтрация - я бы вообще не заморачивался, процу хуже не будет. Вот если бы он не запускался или в синьку падал - там да, какой-то из кондеров был бы по сигнальной линии и его надо было бы припаять. А так - особо смысла нету.
_________________ Asus MAXIMUS VIII HERO, QHQF 4,00GHz, 16gb CORSAIR DDR4 2666MHz, GTX 1080 8GB, 1kVt SilentPro, CNPS14X, 512Gb SSD, 2x1Tb RAID + 8Tb HDD
Member
Статус: Не в сети Регистрация: 19.12.2016 Откуда: Тамбов Фото: 37
VaMPiRe3966 Попробовал определить емкость конденсатора мультиметром, и не вышло. Эти конденсаторы дублируют друг друга, звонится общая емкость, мультиметр зашкаливает(100Мкф максимум). Скорее всего конденсаторы служат фильтрами высокочастотных помех в питании и потому подойдут любые, одинаковые по размеру. Так как вариации емкости в данном случае не имеет особого значения.
В общем, выкроил часок, собрал комп на процессоре с мятной крышкой, пытаюсь обновить биос, но как только находит файл обновления система наглухо виснет, ни мышь ни клавиатура не отвечает.
Member
Статус: Не в сети Регистрация: 09.12.2016 Откуда: Новосибирск Фото: 9
manowar123 писал(а):
В общем, выкроил часок, собрал комп на процессоре с мятной крышкой, пытаюсь обновить биос, но как только находит файл обновления система наглухо виснет, ни мышь ни клавиатура не отвечает.

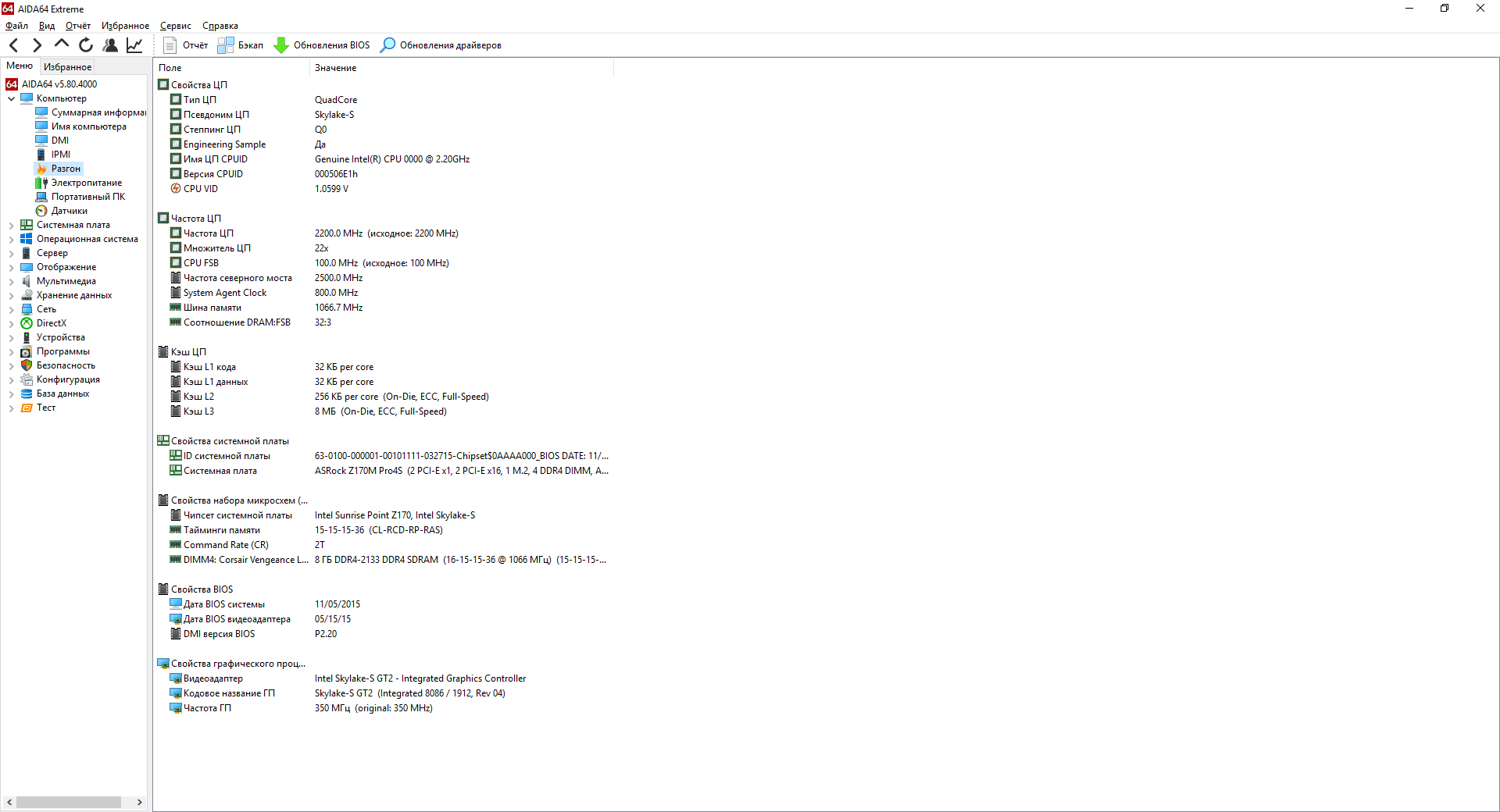

Вложение:
Попробуйте пользоваться с момента старта в биосе только клавиатурой. И биос ставьте корейский 1.9.
Последний раз редактировалось Паха 08.02.2017 12:11, всего редактировалось 1 раз.
